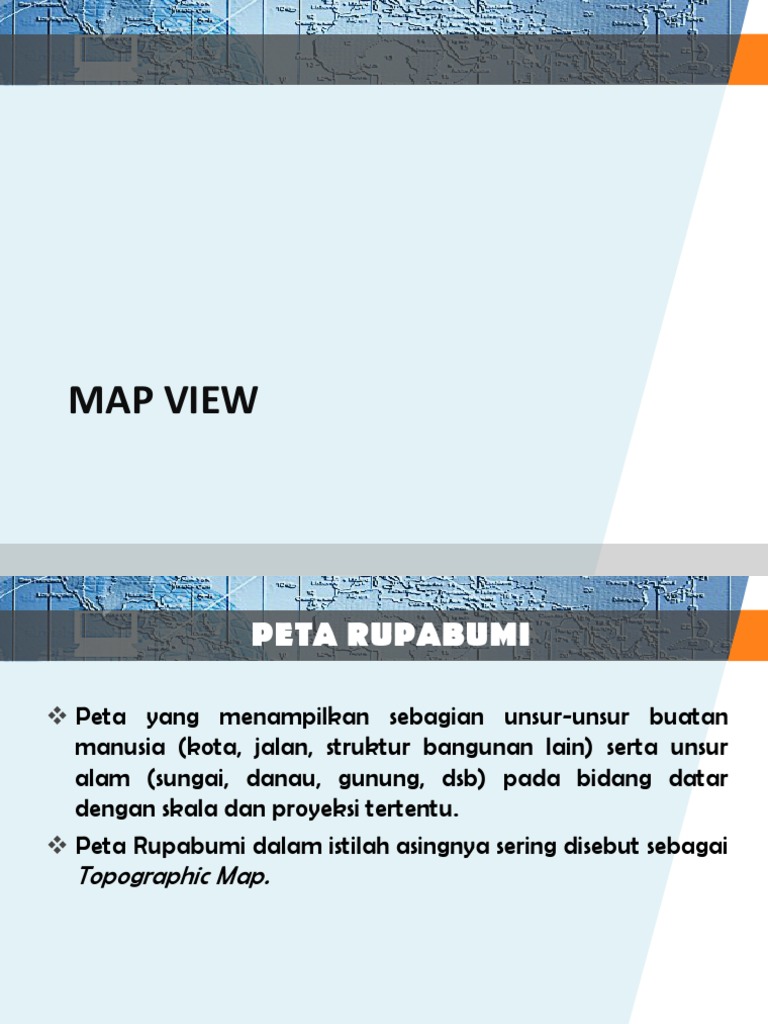

MAP VIEW

PETA RUPABUMI

Peta yang menampilkan sebagian unsur-unsur buatan

manusia (kota, jalan, struktur bangunan lain) serta unsur
alam (sungai, danau, gunung, dsb) pada bidang datar
dengan skala dan proyeksi tertentu.
Peta Rupabumi dalam istilah asingnya sering disebut sebagai
Topographic Map.
 Thematic Map

peta yang menyajikan tema tertentu dan untuk

kepentingan tertentu (land status, penduduk,
transportasi dll.) dengan menggunakan peta
rupabumi yang telah disederhanakan sebagai dasar
untuk meletakkan informasi tematiknya.
 TALDOGS

T - Title
A - Author
This acronym will help
L - Legend you remember what to
D - Date include on a map.
O - Orientation
G - Grid
S - Scale

Source: South Carolina Geographic Alliance

4
 TALDOGS
T = Title
On a cadastral or road map, it is most likely the
name of the county or area.
On a thematic map, such as house values, it should
include the name of the area and the main subject
of the map.
Ex: Eagle Ridge Subdivision
2003 Parcel Land Values

5
 TALDOGS
A = Author

The organization or person who made the

map.
This also include the source of the data if it is
different that the person who created it.
Examples: Prepared by:
Prepared by: Harrison County GIS
Harrison County GIS 712-644-1324
712-644-1324 gis@harrisoncountyia.org
gis@harrisoncountyia.org Data compiled by the Harrison County
Assessors Office.

6
 TALDOGS
L = Legend

Explains the symbols used on the map.

Clear and easily readable.

Symbols should try and be the same size as

they are on the map.

Examples:

7
8
 TALDOGS
D = Date

Always include when the map was created or the

date of the original data.
I include a printed date and the date of the aerial

photography, if appears on the map.

Examples:
Printed: 8 JUNE 2004

Digital Orthophotography flown on March 1, 2000.

IMPORTANT NOTICE
All data posted is certified as of January 1, 2003

9
 O = Orientation

Generally maps are drawn with North towards the

top of the map and South towards the bottom.
Very localized maps such as those for shopping malls
or parks are often oriented around the main point
of entry.
Include a north arrow, even if it seems obvious
there are a lot of poor map readers out there!
Examples:

J 4 10
 TALDOGS
G = Grid

This is the most difficult at the county level.

Includes latitude/longitude; A-1, B-3 type grid, etc.
My personal opinion: the township and
range/section boundaries provide a location grid.
Many software programs will automatically put on
a latitude/longitude grid.
A location map (overview map) also works well.

11
 TALDOGS
Overview Map

The overview map helps the map reader know where in

the county he or she is examining.

12
 S = Scale

A map's scale is a ratio that relates a unit of

measure on a map to some number of the same
units of measure on the earth's surface.

13
 TALDOGS
S = Scale

The larger the number, the smaller the scale.

A map of an area 100 miles long by 100 miles wide
drawn at a scale of 1:63,360 would be more than 8
feet square. To make the map a more convenient
size, either the scale used or the area covered must
be reduced.

14
 Scale-Related Generalization

1: 2,000

1: 10,000
15
Informasi Tepi Peta
 Judul Peta
Pada kolom judul peta dapat ditemukan informasi sebagai
contoh berikut:
Judul Peta : Peta Rupabumi Indonesia
Skala : 1:25.000
Nomor Lembar : 1209-143
Nama Lembar : Bogor
Edisi (Tahun Penerbitan / Pencetakan) : I-1998
 Petunjuk Letak Peta
Petunjuk letak peta menunjukkan nomor dan nama
lembar peta terhadap nomor dan lembar peta di
sekelilingnya.
Biasanya matrik petunjuk peta berukuran 3 x 3, dan lembar
peta yang sesuai judul berada di tengah-tengah.
Petunjuk letak peta sangat membantu pengguna di dalam
mencari nomor lembar peta-peta yang bersebelahan.
Contoh :
 Informasi Sistem referensi

Informasi sistem referensi terdiri dari informasi sistem proyeksi, sistem grid,
datum horizontal dan vertikal, satuan tinggi, dan selang kontur.
Proyeksi peta adalah penggambaran sistematis dari garis-garis di atas
permukaan bidang datar untuk menggambarkan garis-garis paralel
dari lintang dan garis-garis meridian dari bujur bumi dari sebagian
permukaan atau keseluruhan bola bumi.
Grid peta adalah sistem koordinat persegipanjang yang ditumpang susun
terhadap peta atau suatu penggambaran dari permukaan bumi yang
mempunyai karakteristik dan ketelitian tertentu, sehingga dapat
mengidentifikasi lokasi di permukaan bumi terhadap lokasi lainnya dan
juga dipakai untuk perhitungan arah dan jarak terhadap titik lain.
 Informasi Sistem Referensi

Proyeksi peta yang digunakan pada peta rupabumi Indonesia

adalah proyeksi Transverse Mercator (TM) sedangkan sistem
grid mengikuti sistem grid Universal Transverse Mercator
(UTM).
Datum yang dipakai biasanya datum horisontal dan datum
vertikal. Sesuai dengan perkembangan, di Indonesia
mengalami beberapa penggunaan datum, misalnya Datum
Indonesia 1974 (ID-1974).
Saat ini dipakai Datum Geodesi Nasional 1995 (DGN-1995)
atau WGS84 untuk peta rupabumi yang dibuat setelah tahun
1995.
Informasi Sistem Referensi
 Informasi Pembuat dan penerbit Peta

Informasi pembuat dan penerbit peta merupakan

instansi yang bertanggung jawab terhadap
pembuatan dan penerbitan peta.
Sebagai contoh :Peta Rupabumi Indonesia, dalam
hal ini BAKOSURTANAL.
Peta rupabumi produksi BAKOSURTANAL ini juga
dilindungi oleh Undang-Undang Hak Cipta (Copy
Rights) No 19 tahun 2002.
 Legenda Peta
Suatu daftar atau tabel yang menunjukkan tanda-
tanda atau simbol-simbol konvensional yang
digunakan pada peta disertai warna dan
deskripsinya ditampilkan di sebelah kanan tengah
dari peta.
Daftar ini lazim disebut dengan keterangan atau
legenda.
 Keterangan Riwayat Peta

Catatan riwayat peta diletakkan pada sebelah kanan di

bawah daftar keterangan (legenda) yang menerangkan
tentang sumber data untuk penyusunan peta, metode
kompilasi, tahun pemotretan foto udara, survei lapangan,
catatan penting lain misalnya Peta ini bukan referensi
resmi batas administrasi nasional atau internasional.
 Petunjuk Pembacaan Koordinat

Pada dasarnya sistem koordinat pada peta rupabumi

menggunakan sistem koordinat grid geografi (gratikul) dengan
warna biru, sedangkan grid UTM diberikan pada keempat sisi
peta dan diberi warna hitam.
Koordinat geografi mempunyai satuan derajat, menit dan
detik. Lintang geografi diberi indikasi Utara (U) atau Selatan
(S).
Bujur geografi untuk wilayah Indonesia akan selalu mengarah
ke Timur (T).
Contoh salah satu koordinat pojok kanan bawah peta (L, B
atau , ) : = 115o 15 00 T dan = 08o 45 00. Koordinat
yang sama bila dihitung dalam sistem grid UTM adalah X, Y :
0307491 mT dan 9032336 mU.
 Skala
Terdapat 2 (dua) tipe skala, yaitu skala numerik dan skala
grafis. Skala numerik adalah skala yang dinyatakan dengan
angka, misalnya 1:25.000, diletakkan secara jelas di bagian
kanan atas peta dan juga di bagian tengah bawah,
biasanya di atas skala grafis.
Skala grafis diletakkan di bagian tengah bawah dan
umumnya dinyatakan dalam kilometer.
Skala grafis digambarkan dalam bentuk unit batang
disertai nilai per unit
