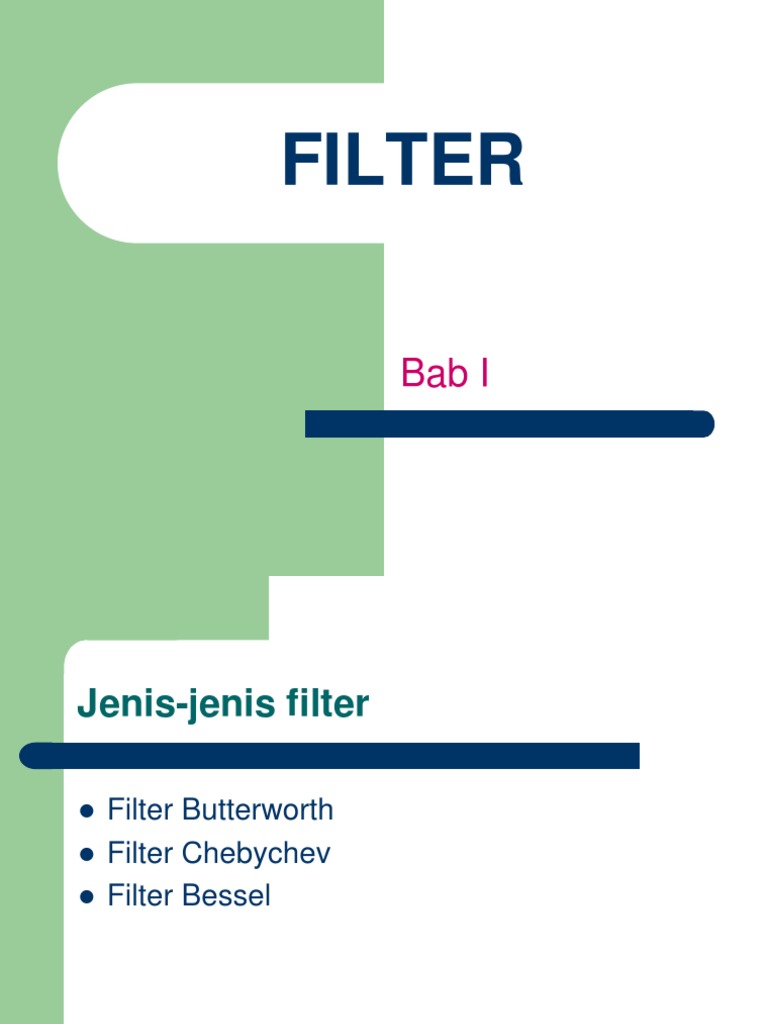

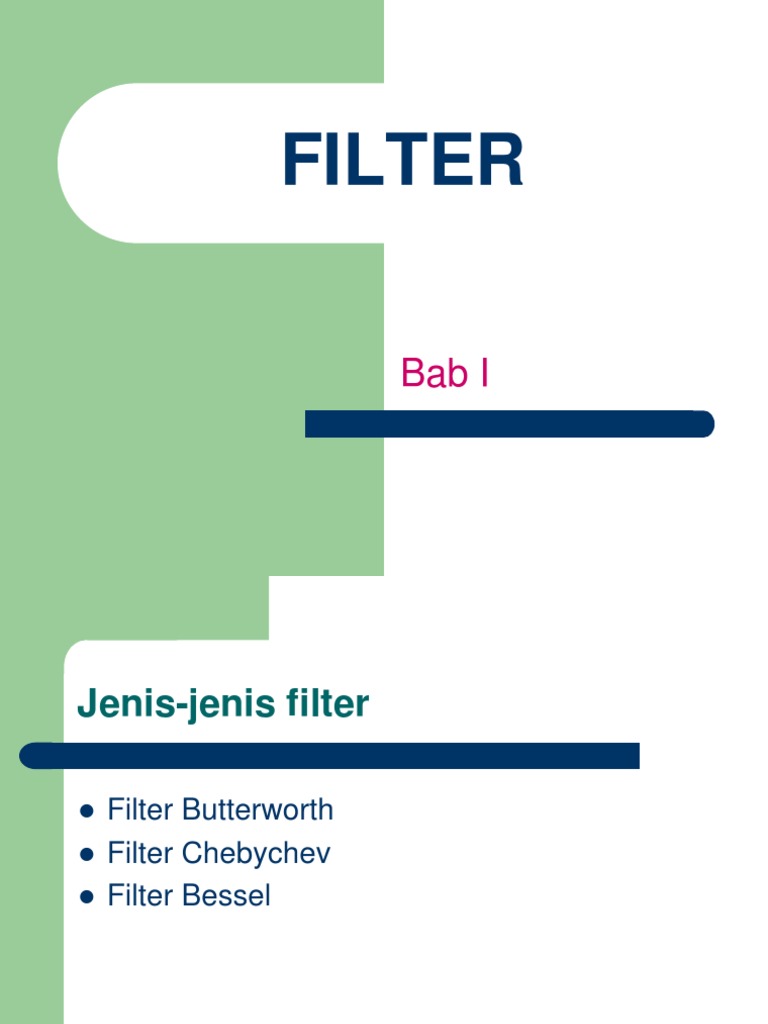

FILTER

Bab I
Jenis-jenis filter

 Filter Butterworth
 Filter Chebychev
 Filter Bessel
 Respon Butterworth

 Filter medium-Q
 Respon yang rata
0 dB
-3 dB  Redaman filter
  
2n

ω=1 AdB  10 log 1    
  c  
dimana,
ω = frekuensi pada redaman
Frekuensi (ω) yang diinginkan
ωc = frekuensi cutoff
n = jumlah elemen filter
Filter Bessel

 Redaman awal pada stopband

2
 
AdB  3 
 c 
 Selektivitasnya sangat rendah
 Keunggulannya: karakteristik fasa dalam
passband linier
Desain LPF

 Dasar untuk mendesain jenis filter yang lain

(HPF, BPF, BSF)
Karakteristik redaman untuk filter
Butterworth
Contoh 1.1

Berapa jumlah elemen yang diperlukan untuk mendisain filter

Butterworth dengan frekuensi cutoff 50 MHz, jika filter harus
memberikan paling kurang redaman 50 dB pada 150 MHz?
Solusi
 Langkah pertama adalah mencari perbandingan ω/ωc = f/fc
f 150 Mhz
 =3
fc 50 MHz

 Jadi, pada 3 kali frekuensi cutoff, respon harus turun paling kurang
50 dB. Pada gambar 1.6 terlihat bahwa minimum 6 elemen
diperlukan untuk memenuhi disain ini. Pada f/fc = 3, disain 6-elemen
akan memberikan redaman sekitar 57 dB, sementara disain 5-
elemen akan memberikan hanya sekitar 47 dB, yang mana kurang
bagus.
Aturan Penggunaan Tabel Butterworth

 Skema yang ditunjukkan di atas tabel digunakan

apabila rasio RS/RL dihitung sebagai kriteria
disain. Tabel dibaca dari atas ke bawah.
 Alternatifnya, ketika RL/RS dihitung, skema di
bawah tabel digunakan. Elemen-elemen
penunjuk dalam tabel dibaca dari bawah ke atas
Tabel 1.1. Nilai-nilai elemen prototype
Butterworth

····

n C1 L2 C3 L4 C5 L6 C7
2 1.414 1.414 1.000 0.765 0.618 0.518 0.445
3 1.000 2.000 1.848 1.618 1.414 1.247
····
4 0.765 1.848 2.000 1.932··· 1.802
5 0.618 1.618 1.932 2.000
6 0.518 1.414 1.802
7 0.445 1.247
n L1 C2 L3 C4 L5 C6 L7
Contoh 1.2

Tentukan nilai-nilai prototype low-pass untuk filter

Butterworth n =4dengan terminasi yang tidak sama:
RS = 50 ohm, RL = 100 ohm
Solusi
 Normalisasi dua terminal untuk RL = 1 ohm akan
menghasilkan nilai RS = 0.5. Pembacaan turun dari tabel
1.2, untuk nilai prototype low-pass n = 4 kita lihat bahwa
tidak ada rasio RS/RL terdaftar. Pilihan kita yang kedua,
adalah mengambil nilai RL/RS = 2, dan membaca tabel
dari bawah. Skema di bawah tabel digunakan untuk nilai-
nilai prototype low-pass.
Hasil contoh 1.2
 Respon Chebychev

Redaman (dB)
 Filter high-Q
0  Ada ripple

Respon
Butterworth

Respon
Chebychev

Frekuensi (ω)
Karakteristik redaman untuk filter
Chebychev dengan ripple 0,01 dB
Karakteristik redaman untuk filter
Chebychev dengan ripple 0, 1 dB
Karakteristik redaman untuk filter
Chebychev dengan ripple 0,5 dB
Karakteristik redaman untuk filter
Chebychev dengan ripple 1 dB
 lanjutan

 Redaman filter A   2  
'

 10 log 1   2 C n  
 c
dB
dimana   
'
  
Cn  
 adalah polynomial Chebychev u/orde n
2

 c 

  10 R / 10  1 dimana,
dB
'
RdB adalah ripple passband
  
Catatan bahwa   tidak sama dengan  
 c   c 

dihitung dengan B  1 cosh 1  1 

'

Kuantitas  
 
 c  n  
'
   
     cosh B
 c   c 
Contoh 1.3
Hitung redaman 4-elemen, ripple 2,5 dB, filter Chebychev low pass pada ω/ωc = 2,5
Solusi
 Pertama evaluasi parameter:   10 2.5 / 10  1 = 0.882
  1 
 Kemudian, cari B B  1 cosh 1   = 0.1279
4  0.882 
 (ω/ωc)’ = 2.5 cosh 0.1279 = 2.5204
 Akhirnya kita mengevaluasi orde keempat polynomial Chebychev (n=4) pada (ω/ωc)’ =
2.5204
4 2
     
C n    8   8   1 = 8(2.5204)4 – 8(2.5204)2 + 1 = 273.05
 c   c   c 
 Evaluasi persamaan akhir:
 
2  
'

AdB  10 log 10 1   C n    = 10 log10 [1 + (0.882)2(273.05)2] = 47.63 dB
2

  c  
 Jadi, pada ω/ωc = 2.5, kita mendapatkan redaman untuk filter ini 47.63 dB
Contoh 1.4

Tentukan nilai-nilai prototype filter Chebychev low-pass

untuk n=5, ripple 0,1 dB jika resistansi sumber didisain untuk
50 ohm dan resistansi beban adalah 250 ohm.
Solusi
 Normalisasi resistor sumber dan beban menghasilkan
RS/RL = 0,2. Pada tabel 1.5, untuk ripple filter 0,1 dB
dengan n = 5 dan RS/RL = 0,2, menghasilkan nilai
rangkaian seperti ditunjukkan pada gambar 1.19
Hasil contoh 1.4
Penskalaan frekuensi dan impedansi

 Transformasikan rangkaian prototype ke dalam filter

yang digunakan
 Frekuensi cutoff rangkaian prototype adalah 0.159 Hz (ω
= 1 rad/sec)
Cn RL Ln
C L
2f c RL 2f c
dimana,
C = nilai kapasitor akhir L = nilai induktor akhir
Cn dan Ln = nilai elemen prototype low pass
R = Nilai resistor beban akhir
fc = frekuensi cutoff akhir
Contoh 1.5

 Skala nilai-nilai prototype low pass dari gambar 1.16 (contoh 1.4)
untuk frekuensi cutoff 50 MHz dan resistansi beban 250 ohm
Solusi
 Gunakan persamaan 1.13 dan 1.14 untuk menskala tiap komponen
seperti berikut: 3.546 = 45 pF
C1 
 
2 50 x10 6 250 
 Dengan cara yang sama didapat C3= 116 pF, C5 = 100 pF
 L2 = 235 nH, L4 = 291 nH
 Resistansi sumber diskala oleh pengali nilai ternormalisasinya
dengan nilai akhir dari resistor beban. RS akhir  0.2250 = 50 ohm
Hasil Contoh 1.5
Prosedur perancangan LPF

 Menetapkan respon yang dibutuhkan dengan

karakteristik redaman spesifik yang diperlukan pada
frekuensi tertentu
 Normalisasi frekuensi-frekuensi yang diinginkan dengan
membaginya dengan frekuensi cutoff dari filter.
Langkah ini memaksa data anda menjadi sama
bentuknya seperti pada kurva redaman dari bab ini,
dimana titik 3 dB pada kurva adalah f/fc = 1
 Menentukan jumlah maksimum ripple yang
diperbolehkan dalam passband. Ingat, jika jumlah ripple
yang diperbolehkan lebih besar, filter akan lebih selektif.
 lanjutan

 Sesuaikan karakteristik redaman ternormalisasi

(langkah 1&2) dengan kurva redaman yang diberikan
dalam bab ini. Membolehkan ”faktor kecurangan” kecil
untuk pengukuran yang bagus. Langkah ini
menyatakan jumlah minimum elemen-elemen
rangkaian yang didapatkan dengan jenis filter yang
diberikan.
 Tentukan nilai-nilai prototype low pass dalam tabel
 Skala semua elemen-elemen untuk frekuensi dan
impedansi desain akhir
Contoh 1.6

 Disainlah low pass filter untuk spesifikasi yang

cocok berikut :
fc = 35 MHz
Respon lebih besar dari 60 dB turun pada 105 MHz
Passband rata secara maksimal-tanpa ripple
Rs = 50 ohm
RL = 500 ohm

Solusi
Solusi

 Kebutuhan untuk passband rata maksimum secara

otomatis mengindikasikan bahwa disain harus respon
Butterworth. Langkah pertama pada proses disain adalah
untuk menormalisasi semuanya. Jadi, Rs 50
  0.1
RL 500
 Kemudian, normalisasi frekuensi yang diinginkan supaya
dapat ditemukan dalam grafik gambar 1.6. Jadi,
f 60dB 105MHz
 3
f 3dB 35MHz
 lanjutan

 Kita kemudian melihat pada gambar 1.6 dan

menemukan respon yang turun paling tidak 60 dB
pada perbandingan frekuensi f/fc = 3. Gambar 1.6
mengindikasikan bahwa ia akan mengambil
minimum 7 elemen untuk memberikan redaman
yang dispesifikasikan. Merujuk ke katalog
Butterworth nilai-nilai prototype low pass yang
diberikan dalam tabel 1.2 menghasilkan rangkaian
prototype pada gambar 1.19
Gambar 1.19
 lanjutan

 Kita kemudian membuat skala nilai-nilai ini

menggunakan persamaan 1.13 dan 1.14
C1 
2.257

5000.067 
2 35 x10 6 500 2 35 x10 6 
= 21 pF L 2 =152 nH

Jadi, dengan cara yang sama didapat

C3 = 97 pF C5 = 153 pF C7 = 143 pF
L4 = 323 nH L6 = 414 nH
Rs = 50 ohm RL = 500 ohm
Hasil desain akhir contoh 1.6
Perancangan HPF

 Semua kurva respon redaman LPFdigunakan

dengan sederhana membalik f/fc.
 Contohnya, Chebychev low pass filter 5 elemen,
ripple 0,1 dB akan menghasilkan redaman
sekitar 60 dB pada f/fc = 3.
 Jika anda bekerja dengan tipe dan ukuran yang
sama untuk high pass filter f/fc = 1/3 (atau fc/f=
3) Chebychev high pass filter dengan 5 elemen
dan ripple 0,1 dB juga menghasilkan redaman 60
dB.
 lanjutan

 Hanya mengganti tiap elemen filter dengan

elemen tipe sebaliknya dan dengan nilai
berbanding terbalik. Jadi, L1 dari gambar 1.21B
sama untuk 1/C1 dari gambar 1.21A. Demikian
juga, C2 = 1/L2 dan L3 = 1/C3.
Gambar 1.21
Contoh 1.7

 Disainlah sebuah high pass filter dengan fc 60

MHz dan redaman minimum 40 dB pada 30
MHz. Resistansi sumber dan beban sama pada
300 ohm. Asumsikan bahwa ripple pass band
0,5 dB dapat ditoleransi.
Solusi
 Pertama, normalisasi persyaratan redaman agar
supaya kurva redaman low pass dapat
digunakan. f  30MHz  0,5
fc 60MHz
 lanjutan

 Jika dibalik kita dapatkan ff  30

c 60 MHz
MHz
2

 Sekarang, pilih low pass filter ternormalisasi

yang memberikan redaman paling kurang 40 dB
pada fc/f = 2. Referensi ke gambar 1.14 (respon
redaman filter Chebychev ripple 0,5 dB)
mengindikasikan bahwa Chebychev
ternormalisasi n=5 akan memberikan redaman
yang dibutuhkan. Tabel 1.6 berisi nilai-nilai
elemen untuk jaringan yang sesuai. Rangkaian
prototype low pass ternormalisasi ditunjukkan
pada gambar 1.22A.
 lanjutan

 Transformasikan rangkaian low pass ke high

pass dengan mengganti tiap induktor dengan
kapasitor, dan sebaliknya, menggunakan nilai
elemen berbanding terbalik
 Langkah akhir pada proses disain adalah untuk
menskala impedansi dan frekuensi
menggunakan persamaan 1.13 dan 1.14.
1  1 
300 
C1 
1,807
L1   1,303   611nH
 
2 60 x10 6 300 = 4,9pF  
2 60 x10 6
 lanjutan

 Dengan cara yang sama didapat nilai-nilai yang

sisa adalah:
C3 = 3,3 pF C6 = 4,9 pF L4 = 611 nH

Lihat gambar
 Hasil desain akhir HPF

Hasilnya
Perancangan BPF

 Transformasikan persyaratan-persyaratan bandpass ke

dalam persyaratan low pass ekivalen menggunakan
persamaan 1.15 BW  f
BW c fc
 Merujuk pada kurva redaman low pass yang diberikan
supaya mendapatkan respon yang disyaratkan oleh
langkah 1
 Tentukan prototype low pass yang sesuai dan tuliskan
 Transformasikan jaringan low pass ke dalam
konfigurasi band pass
 lanjutan

 Skala konfigurasi band pass dalam impedansi

dan frekuensi menggunakan persamaan 1.17
sampai 1.20
 Untuk cabang-cabang resonansi paralel,
Cn RL BWC
C L
2RL BWC 2f 0 Ln
2

 Untuk cabang-cabang resonansi seri

BWC
C L
RL Ln
2f 0 Cn RL
2
2BWC
Transformasi rangkaian low-pass ke
bandpass
Contoh 1.9

 Rancanglah band pass filter dengan persyaratan berikut

fo = 75 MHz Ripple bandpass = 1 dB
BW3dB = 7 MHz Rs = 50 ohm
BW45dB = 35 MHz RL = 100 ohm
Solusi
BW 45dB 35
1. Menggunakan pers 1.15  5
BW3dB 7

2. Subtitusi nilai ini untuk f/fc pada kurva redaman low pass untuk
respon Chebychev ripple 1 dB yang ditunjukkan pada gambar 1.15.
Ini menunjukkan bahwa 3 elemen filter akan memberikan redaman
sekitar 50 dB pada f/fc = 5
 lanjutan

 Nilai-nilai elemen yang sesuai untuk filter ini

dapat didapatkan pada tabel 1.7 untuk RS/RL =
0,5 dan n = 3
 Nilai-nilai ini ditransformasikan ke dalam
rangkaian prototype band pass menggunakan
persamaan 1.17 sampai 1.20
Hasil akhir perancangan BPF
Perancangan BSF

 Perancangan band reject filter menggunakan

prosedur yang sama pada perancangan band
pass filter
 Definisikan persyaratan band stop yang
berkaitan dengan kurva redaman low pass. Ini
dilakukan dengan menggunakan invers dari
persamaan 1.15.
BWc f 4  f1

BW f 3  f 2
 lanjutan

 Tiap element shunt pada rangkaian prototype

low pass diganti dengan rangkaian resonansi
seri shunt, dan tiap elemen series diganti dengan
rangkaian resonansi parallel series.
 lanjutan

 Skala rangkaian prototype pada impedansi dan

frekuensi menggunakan rumus berikut.
 Untuk semua rangkaian resonansi seri:
Cn RL BW C
C L
2RL BW C 2f 0 Ln
2

 Untuk semua rangkaian resonansi paralel

BW C RL Ln
C L
2f 0 RLCn
2
2BW C
 keterangan

dimana, pada semua kasus,

B = bandwidth 3 dB
R = resistansi beban akhir
f0 = frekuensi center geometris
Cn = nilai elemen kapasitor dinormalisasi band
reject
Ln = nilai elemen induktor dinormalisasi band reject
Tugas di kelas

 Desain BSF untuk nilai parameter dalam

contoh 1.9
Tugas I

 Tugas ini dikerjakan perorangan

 Dikumpulkan paling lambat tanggal 9
Oktober 2017
 Buat simulasi hasil desain anda pada EWB
atau Multisim menggunakan software yg lain
dan plot respon frekuensinya
 lanjutan

 Desainlah filter Chebychev LPF, HPF, BPF dan BSF

dengan ripple 0,1dB untuk spesifikasi berikut
 Fc = dua angka terakhir dari stambuk anda dibaca dari
belakang dan dipisahkan dengan koma, satuan dalam
MHz
Contoh: stambuk 32216051
Maka fc = 1,5 MHz
 Redaman minimal turun 30 dB pada frekuensi 75%
diluar cutoff
 Resistansi sumber dan beban sama dengan nilai 100
ohm
 lanjutan

 Untuk desain BPF dan BSF

 fo = fc
BW3dB = 10% dari fo
BW30dB = 50% dari fo
