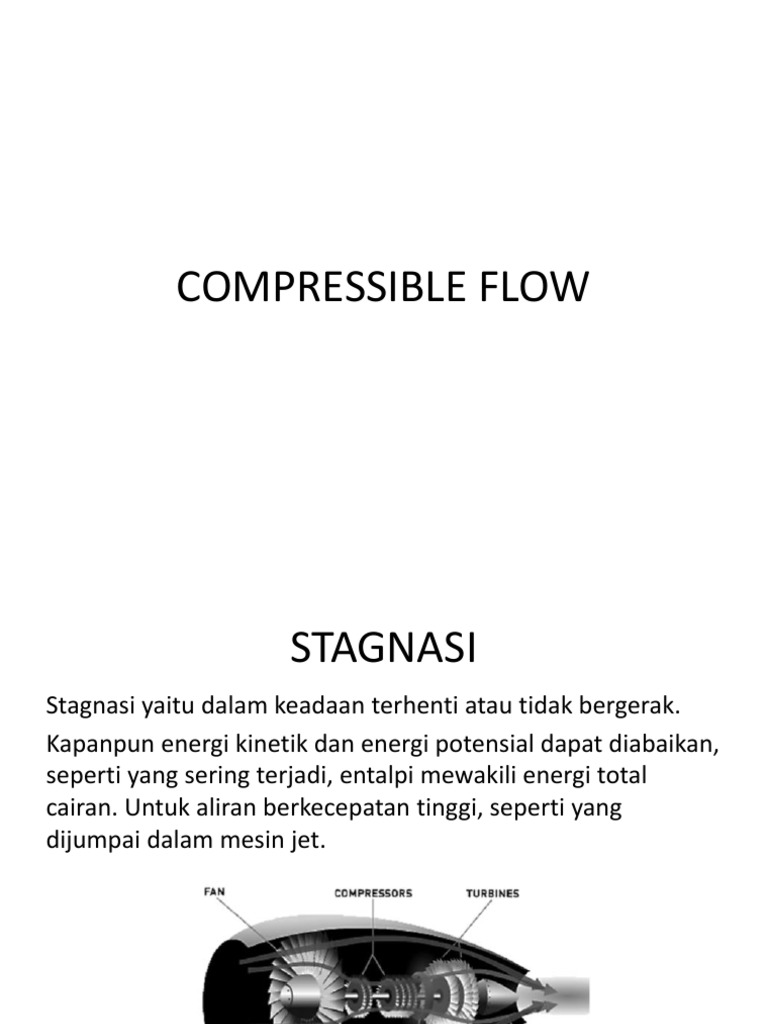

COMPRESSIBLE FLOW

STAGNASI
Stagnasi yaitu dalam keadaan terhenti atau tidak bergerak.
Kapanpun energi kinetik dan energi potensial dapat diabaikan,
seperti yang sering terjadi, entalpi mewakili energi total
cairan. Untuk aliran berkecepatan tinggi, seperti yang
dijumpai dalam mesin jet.
energi potensial dari cairan masih dapat
diabaikan, tetapi energi kinetiknya tidak dapat
diabaikan. Dalam kasus seperti itu, akan lebih
mudah untuk menggabungkan entalpi dan
energi kinetik dari cairan ke dalam istilah
tunggal yang disebut stagnasi (atau total) entalpi
Ketika energi potensial dari fluida dapat
diabaikan, entalpi stagnasi mewakili energi total
aliran fluida mengalir per satuan massa. Dengan
demikian itu menyederhanakan analisis
termodinamika aliran berkecepatan tinggi.
Pertimbangkan aliran fluida yang stabil melalui
saluran seperti nozzle, diffuser, atau beberapa
aliran lainnya di mana aliran berlangsung secara
adiabatis dan tanpa poros atau pekerjaan listrik.
tanpa adanya interaksi panas dan kerja dan
perubahan apa pun dalam energi potensial,
entalpi stagnasi dari suatu fluida tetap konstan
selama proses aliran-tetap.
disebut keadaan stagnasi isentropik ketika proses stagnasi
bersifat reversibel seperti halnya adiabatik (yaitu, isentropik).
Entropi cairan tetap konstan selama proses stagnasi
isentropik.
bahwa entalpi stagnasi cairan (dan suhu stagnasi jika
cairan adalah gas ideal) adalah sama untuk kedua
kasus. Namun, tekanan stagnasi yang sebenarnya lebih
rendah daripada tekanan stagnasi isentropic karena
entropi meningkat selama proses stagnasi yang
sebenarnya sebagai akibat dari gesekan cairan. Proses
stagnasi sering didekati menjadi isentropik, dan sifat
stagnasi isentropik hanya disebut sebagai sifat stagnasi.
 KECEPATAN SUARA DAN NOMOR
MACH
Parameter penting dalam studi aliran
kompresibel adalah kecepatan suara (atau
kecepatan sonik), yang merupakan kecepatan di
mana gelombang tekanan sangat kecil bergerak
melalui media. Gelombang tekanan mungkin
disebabkan oleh gangguan kecil, yang
menciptakan sedikit peningkatan tekanan lokal.
Untuk memperoleh hubungan untuk kecepatan
suara dalam suatu medium, pertimbangkan
sebuah saluran yang diisi dengan cairan saat
istirahat.
Piston yang dipasang di saluran sekarang dipindahkan ke kanan dengan
kecepatan dv konstan inkremental, menciptakan gelombang sonik.
Gelombang depan bergerak ke kanan melalui cairan pada kecepatan bunyi c
dan memisahkan cairan bergerak yang berdekatan dengan piston dari cairan
yang masih diam. Cairan di sebelah kiri depan gelombang mengalami
perubahan tambahan dalam sifat termodinamiknya, sedangkan cairan di
sebelah kanan depan gelombang mempertahankan sifat termodinamika
aslinya.
Untuk menyederhanakan analisis, pertimbangkan volume
kontrol yang membungkus gelombang depan dan bergerak
dengan itu. cairan ke kanan akan tampak bergerak menuju
gelombang depan dengan kecepatan c dan cairan ke kiri
bergerak menjauh dari gelombang depan dengan kecepatan c-
dV.
ALIRAN ISENTROPIC SATU-DIMENSI
• Selama aliran fluida melalui banyak perangkat seperti
nozel, diffusers, dan bilah pisau turbin, jumlah aliran
bervariasi terutama dalam arah aliran saja, dan aliran
dapat didekati sebagai aliran isentropik satu dimensi
dengan akurasi yang baik. Oleh karena itu, perlu
pertimbangan khusus. Sebelum menyajikan diskusi
formal aliran isentropik satu dimensi.
Penampang nosel pada daerah aliran
terkecil disebut tenggorokan.
 Variasi Kecepatan Fluida dengan
Daerah Aliran
bahwa kopling di antara kecepatan, kepadatan, dan daerah
aliran untuk aliran duktus isentropik agak kompleks. Di sisa
bagian ini kami menyelidiki kopling ini lebih teliti, dan kami
mengembangkan hubungan untuk variasi rasio properti statis
ke stagnasi dengan nomor Mach untuk tekanan, temperatur,
dan kepadatan. Kami memulai penyelidikan kami dengan
mencari hubungan antara tekanan, suhu, kepadatan,
kecepatan, daerah aliran, dan nomor Mach untuk aliran
isentropik satu dimensi. Pertimbangkan keseimbangan massa
untuk proses aliran-tetap
Membedakan dan membagi persamaan yang dihasilkan
oleh laju aliran massa.

Mengabaikan energi potensial, keseimbangan energi

untuk aliran isentropik tanpa interaksi kerja dapat
dinyatakan dalam diferensial.
Hubungan ini juga merupakan bentuk diferensial dari
persamaan Bernoulli ketika perubahan energi potensial dapat
diabaikan, yang merupakan bentuk prinsip konservasi
momentum untuk volume kontrol aliran-tetap.
Persamaan ini mengatur bentuk nozzle atau diffuser
dalam aliran isentropik subsonik atau supersonik.
Memperhatikan bahwa A dan V adalah kuantitas
positif, kami menyimpulkan sebagai berikut
ALIRAN ISENTROPIC MELALUI NOZZLES

• Converging atau converging-diverging nozel

ditemukan dalam banyak aplikasi teknik
termasuk turbin uap dan gas, pesawat terbang
dan sistem propulsi pesawat ruang angkasa,
dan bahkan nosel peledakan industri dan
nosel obor. Pada bagian ini kami
mempertimbangkan efek tekanan balik
Converging Nozzles
Di bawah kondisi aliran-mantap, laju aliran massa melalui
nosel konstan dan dapat diekspresikan

Dengan demikian laju aliran massa dari suatu fluida tertentu

melalui suatu nosel adalah suatu fungsi dari sifat-sifat stagnasi
dari fluida, daerah aliran, dan nomor Mach.
Jadi, untuk gas ideal tertentu, laju aliran massa
maksimum melalui suatu nosel dengan daerah
tenggorokan tertentu ditetapkan oleh tekanan stagnasi
dan suhu aliran inlet. Laju aliran dapat dikontrol dengan
mengubah stagnasi, tekanan atau suhu, dan dengan
demikian nosel konvergen dapat digunakan sebagai
flowmeter. Laju aliran juga dapat dikontrol, tentu saja,
dengan memvariasikan daerah tenggorokan. Prinsip ini
sangat penting untuk proses kimia, peralatan medis,
flowmeters, dan dimanapun fluks massa gas harus
diketahui dan dikendalikan.
Pengaruh tekanan balik Pb terhadap laju alir
massa m. dan tekanan keluar Pe dari nosel
konvergen.
 Converging-Diverging Nozzles
Ketika kita memikirkan nozel, kita biasanya berpikir
tentang aliran bagian yang luas penampangnya menurun
dalam arah aliran. Namun, kecepatan tertinggi di mana
cairan dapat dipercepat dalam nosel konvergen terbatas
pada kecepatan sonik (Ma= 1), yang terjadi di pesawat
keluar (tenggorokan) dari nosel. Mempercepat cairan
untuk kecepatan supersonik (Ma>1) dapat dicapai hanya
dengan melampirkan bagian aliran divergen ke nozzle
subsonik di tenggorokan. Bagian aliran gabungan yang
dihasilkan adalah converging– diverging nozzle, yang
merupakan peralatan standar dalam pesawat supersonik
dan pendorong roket.
Memaksa cairan melalui nosel konvergen-
divergen tidak menjamin bahwa cairan akan
dipercepat ke kecepatan supersonik. Faktanya,
cairan itu mungkin mengalami perlambatan di
bagian divergen dan bukan percepatan jika
tekanan balik tidak dalam kisaran yang benar.
Keadaan aliran nosel ditentukan oleh rasio
tekanan keseluruhan Pb / P0. Oleh karena itu,
untuk kondisi inlet yang diberikan, aliran melalui
nosel konvergen-divergen diatur oleh tekanan
balik Pb
• Converging-diverging nozel biasanya digunakan pada
mesin roket untuk memberikan dorongan yang tinggi
Cairan masuk ke nozzle dengan kecepatan rendah pada
tekanan stagnasi P0. Ketika Pb= P0 (huruf A), tidak ada aliran
melalui nosel. Ini diharapkan karena aliran dalam nosel
didorong oleh perbedaan tekanan antara saluran masuk nosel
dan pintu keluar. Sekarang mari kita periksa apa yang terjadi
saat tekanan balik diturunkan.
1. Ketika P0>PC>Pb, aliran tetap subsonik di
seluruh nosel, dan aliran massa kurang dari itu
untuk aliran tersendat. Kecepatan cairan
meningkat di bagian pertama (konvergen) dan
mencapai maksimum di tenggorokan (tetapi
Ma<1). Namun, sebagian besar gain dalam
kecepatan hilang di bagian kedua (diverging)
dari nosel, yang bertindak sebagai diffuser.
Tekanan menurun di bagian konvergen,
mencapai minimum di tenggorokan, dan
meningkat dengan mengorbankan kecepatan di
bagian divergen.
2. Ketika Pb=PC, tekanan tenggorokan menjadi
P* dan cairan mencapai kecepatan sonik di
tenggorokan. Tetapi bagian divergen dari nosel
masih berfungsi sebagai diffuser,
memperlambat cairan ke kecepatan subsonik.
Laju aliran massa yang meningkat dengan
penurunan Pb juga mencapai nilai
maksimumnya.
3. Ketika PC>Pb>PE, cairan yang mencapai
kecepatan sonik di tenggorokan terus
mempercepat ke kecepatan supersonik di
divergen
Efek tekanan balik pada aliran melalui
converging-diverging nozzle.
4. Ketika PE>Pb>0, aliran di bagian diverging adalah
supersonik, dan fluida mengembang ke PF pada
pintu keluar nosel tanpa kejutan normal terbentuk
di dalam nosel. Dengan demikian, aliran melalui
nosel dapat diperkirakan sebagai isentropik. Ketika
Pb=PF, tidak ada guncangan yang terjadi di dalam
atau di luar nosel. Ketika Pb<PF, pencampuran dan
ekspansi gelombang ireversibel terjadi hilir dari
pesawat keluar dari nosel. Ketika Pb>PF, tekanan
fluida meningkat dari PF ke Pb secara ireversibel di
belakang nosel keluar, menciptakan apa yang
disebut guncangan oblique.
 GELOMBANG SENGATAN DAN
GELOMBANG EKSPANSI
Kami telah melihat bahwa gelombang suara
disebabkan oleh gangguan tekanan yang sangat
kecil, dan mereka melakukan perjalanan melalui
medium dengan kecepatan suara. Kami juga telah
melihat bahwa untuk beberapa nilai tekanan balik,
perubahan mendadak dalam sifat fluida terjadi di
bagian yang sangat tipis dari nosel konvergen-
divergen di bawah kondisi aliran supersonik,
menciptakan gelombang kejut. Adalah menarik
untuk mempelajari kondisi-kondisi di mana
gelombang kejut berkembang dan bagaimana
mereka mempengaruhi aliran.
 Guncangan Normal
Pertama kita anggap gelombang kejut yang
terjadi pada pesawat normal terhadap arah
aliran, yang disebut gelombang kejut normal.
Proses aliran melalui gelombang kejut sangat
tidak dapat diubah dan tidak dapat diperkirakan
sebagai isentropik.
Kontrol volume untuk aliran melintasi
gelombang kejut normal.
Kami mengasumsikan aliran tetap tanpa panas dan interaksi
kerja dan tidak ada perubahan energi potensial. Menunjukkan
properti hulu shock oleh subscript 1 dan mereka yang
downstream dari shock oleh 2, kita memiliki yang berikut:
 Guncangan Oblique
Tidak semua gelombang kejut adalah guncangan
normal (tegak lurus terhadap arah aliran).
Misalnya, ketika pesawat ulang-alik bepergian
dengan kecepatan supersonik melalui atmosfer,
ia menghasilkan pola kejutan yang rumit yang
terdiri dari gelombang kejut miring yang disebut
guncangan oblique.
• Guncangan miring dari sudut kejut β dibentuk
oleh irisan tipis dua dimensi setengah sudut δ.
Aliran diputar oleh sudut defleksi θ hilir shock,
dan jumlah Mach menurun.
dengan menguraikan vektor kecepatan hulu dan hilir dari
shock ke komponen normal dan tangensial, dan
mempertimbangkan volume kontrol kecil di sekitar
goncangan. Hulu shock, semua sifat fluida (kecepatan,
kepadatan, tekanan, dll.) Di sepanjang wajah kiri bawah
volume kontrol identik dengan yang ada di sepanjang wajah
kanan atas. Hal yang sama terjadi di bagian hilir syok. Oleh
karena itu, laju aliran massa yang memasuki dan
meninggalkan kedua wajah tersebut saling membatalkan satu
sama lain, dan kekekalan massa berkurang menjadi
Vektor kecepatan melalui kejutan sudut kejut β
dan sudut defleksi θ
 Contoh soal
Sebuah pesawat terbang dengan kecepatan jelajah 250 m / s
pada ketinggian 5000 m di mana tekanan atmosfer adalah
54,05 kPa dan suhu udara sekitar 255,7 K. Udara ambien
pertama kali diperlambat dalam sebuah diffuser sebelum
memasuki kompresor.Dengan asumsi baik diffuser dan
kompresor menjadi isentropik, tentukan (a) tekanan stagnasi
pada inlet kompresor dan (b) kerja kompresor yang
dibutuhkan per satuan massa jika rasio tekanan stagnasi
kompresor adalah 8.
Jawab ;
a.
b.
 Contoh soal
Udara masuk diffuser dengan kecepatan 200 m / s. Tentukan
(a) kecepatan suara dan (b) nomor Mach pada inlet diffuser
ketika suhu udara 30 ° C.
a.

b.
 Contoh soal
Udara pada 1 MPa dan 600 ° C memasuki nosel konvergen,
dengan kecepatan 150 m / s. Tentukan laju aliran massa
melalui nozzle untuk area tenggorokan nozzle 50 cm2 ketika
tekanan balik adalah (a) 0,7 MPa dan (b) 0,4 MPa.
a.
b.
