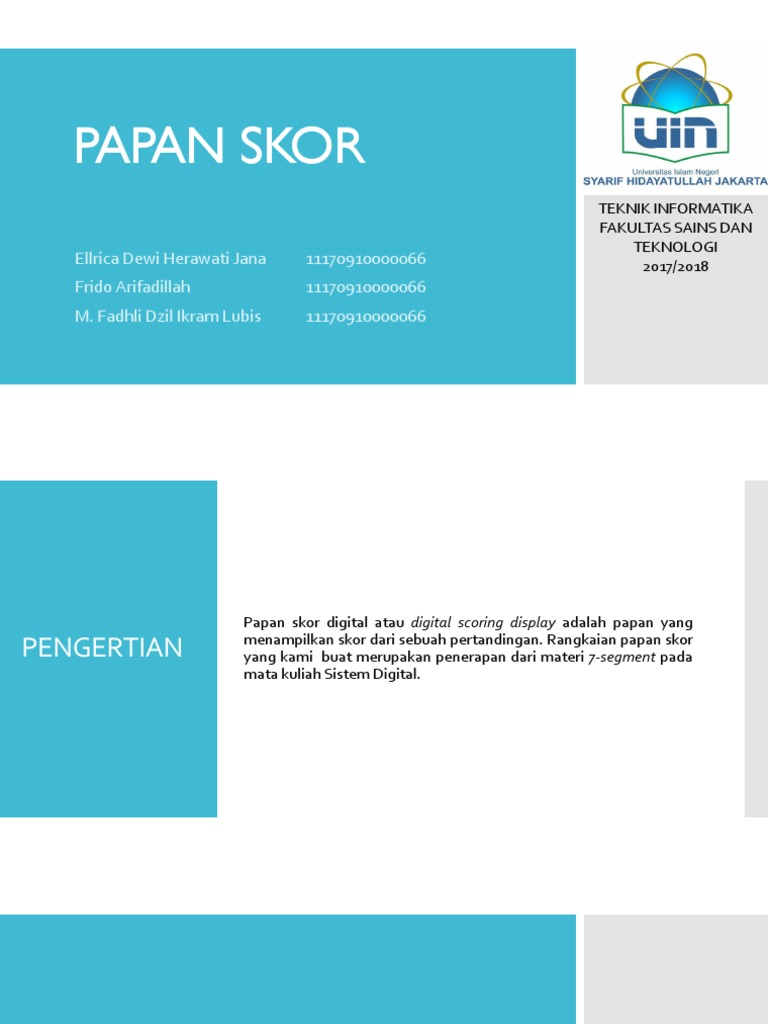

PAPAN SKOR

TEKNIK INFORMATIKA
FAKULTAS SAINS DAN
TEKNOLOGI
Ellrica Dewi Herawati Jana 11170910000066 2017/2018
Frido Arifadillah 11170910000066
M. Fadhli Dzil Ikram Lubis 11170910000066
 Papan skor digital atau digital scoring display adalah papan yang
menampilkan skor dari sebuah pertandingan. Rangkaian papan skor
PENGERTIAN yang kami buat merupakan penerapan dari materi 7-segment pada
mata kuliah Sistem Digital.
KOMPONEN
  Clock: Penghitungan terjadi ketika pulsa clock ini menjadi tinggi, biasanya
tersambung dengan IC timer 555.
 Clock Inhibit : tersambung ke GND (rendah), untuk mengaktifkan pin clock.
IC 4026  Enable Input (DEI) : Pin ini terhubung ke +5V (tinggi) untuk mengaktifkan pin
output (Output A s.d. Output G)
 Enable Output : Ini adalah output yang selalu tetap tinggi, pin ini hanya akan ada
jika lebih dari satu IC CD4026 digunakan.
 Divide by 10 (CO) : Ini adalah pin carry out; menghasilkan pulsa setelah
menghitung sampai 9. Pin ini dipakai jika ada lebih dari satu IC CD4026 digunakan.
 Out A,B,C,D,E, F,G : Ini adalah pin output yang terhubung ke tampilan 7-Segmen.
 Ground : Pin Ground harus dihubungkan ke Ground dari rangkaian
 Not 2 out (UCS) : Ini adalah Ungated C segment pin. Ini adalah pin output yang
akan jarang digunakan ketika pembagian diperlukan.
 Reset : Pin ini ketika dibuat tinggi akan mengulang perhitungan menjadi 0.
 Vcc : Pin ini memberi kekuatan pada IC, biasanya + 5V yang digunakan
IC 555 GND : Ground
Trigger : sebagai pemantik agar pewaktuan berkerja
Output : akan dihubungkan ke beban contohnya : Led
Reset : berfungsi untuk menghentikan interval pewaktuan jika dihubungkan
dengan GND
Control : sebagai pengakses pembagi tegangan sebesar 2/3 VCC
Threshold : untuk menentukan berapa lamanya pewaktuan
Discharge : biasanya dikonekkan dengan kapasitor elektrolit, dan pada waktu
pembuangan muatan el-co digunakan untuk menentukan interval pewaktuan
VCC : tegangan masukan antara 3 Vdc sampai 15 Vdc
PCB
PCB merupakan singkatan dari Printed Circuit Board, yang jika dalam
bahasa Indonesia banyak disebut dengan istilah Papan Sirkuit
Cetak atau Papan Rangkaian Cetak. PCB ini secara fisik merupakan alat
yang digunakan untuk menghubungkan komponen elektronik dalam
komputer dengan lapisan jalur konduktornya.
  Push Button adalah saklar tekan yang berfungsi sebagai pemutus
Push Button atau penyambung arus listrik dari sumber arus ke beban listrik.
Pada rangkaian papan skor ini, kami menggunakan 2 push button
sebagai tombol tambah skor dan 1 push button untk tombol reset.
SaklarToggle
Saklar toggle merupakan bentuk saklar yang paling sederhana, dioperasikan oleh
sebuah tuas toggle yang dapat ditekan ke atas dan ke bawah. Menurut
konvensinya, posisi tuas ke bawah mengindikasikan kondisi Off atau kontak saklar
terputus, dan posisi tuas ke atas mengindikasikan kondisi On atau kontak saklar
terhubung
Resistor
Resistor adalah komponen elktronik dua kutub yang didesain untuk
menahan arus listrik dengan memproduksi tegangan listrik di antara kedua
kutubnya
Kapasitor 22nf Untuk menyimpan muatan arus listrik di dalam medan listrik selama batas
waktu tertentu dengan cara mengumpulkan ketidakseimbangan internal dari
muatan arus listrik tersebut.

Cara kerjanya, Listrik dialirkan menuju ke kapasitor atua kondensator. Saat

kapasitor sudah terisi penuh dengan arus listrik, maka kapasitor tersebut akan
mengeluarkan muatannya, dan kembali mengisinya lagi seperti awal.
7-Segment Seven segment adalah suatu segmen-segmen yang digunakan untuk
menampilkan angka / bilangan decimal. Seven segment ini terdiri dari 7 batang
LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang
disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light
Emitting Dioda).
Power Supply Merupakan komponen yang mempunyai fungsi sebagai suatu pemberi
tegangan serta arus listrik kepada komponen-komponen lain yang telah
terpasang dengan baik pada PCB sehingga dapat berfungsi.
Socket 16 & 8
pin  Dudukan/rumah IC 16 pin dan 8 pin seperti IC 4026 dan IC 555
sehingga bisa tersambung/menempel ke PCB.
Socket idc
male 16 pin +
Kabel 16 pin Socket idc male 16 pin merupakan dudukan untuk kabel 16 pin yang ditanam
pada PCB untuk membuat dua PCB tersambung.
FeCl3
Bahan kimia yang paling sering dipergunakan untuk proses melarutkan
tembaga PCB (eching PCB) adalah jenis FeCl3. FeCl3 atau Ferric
Chloric dijual salam bentuk, cair maupun ongkahan adalah
suatu senyawa kimia yang merupakan komoditas skala industri.
CARA KERJA
Blok Diagram
  Untuk menambah angka atau jumlah skor, tekan push button.
Selanjutnya, akan diproses oleh 2 IC hingga akhirnya bisa
tersambung ke 7 segmen.
 Pertama, aksi itu akan diproses oleh IC 555. Dimulai dari pin 2
(trigger) sebagai pemantik agar pewaktuan bekekrja. Lalu pin 6
(threshold) menentukan berapa lamanya pewaktuan. Kemudian
pin 7 (discharge) yang terkoneksi ke kapasitor elektrolit (el-co)
akan menentukan interval pewaktuan bertambahnya angka pada
Menambah waktu pembuangan muatan el-co.
Skor  Kedua, pin 1 dari IC 4026 akan merespon masukan dari IC 555 lalu
disambungkan ke 7 segmen. Angka akan terus menerus
bertambah pada 7 segmen untuk nilai satuan setiap push button
ditekan dan ketika telah sampai di angka 9, pin 5 akan
mengeluarkan carry out ke pin 1 pada IC 4026 yang tersambung
dengan 7 segmen untuk nilai puluhan sehingga nilai nya
bertambah 1 angka.
  Pertama, tekan push button untuk reset.
Reset Skor  Lalu pin 15 dari IC 4026 akan merespon dan mengembalikan
angka di papan skor menjadi nol.
Gambar
Rangkaian
