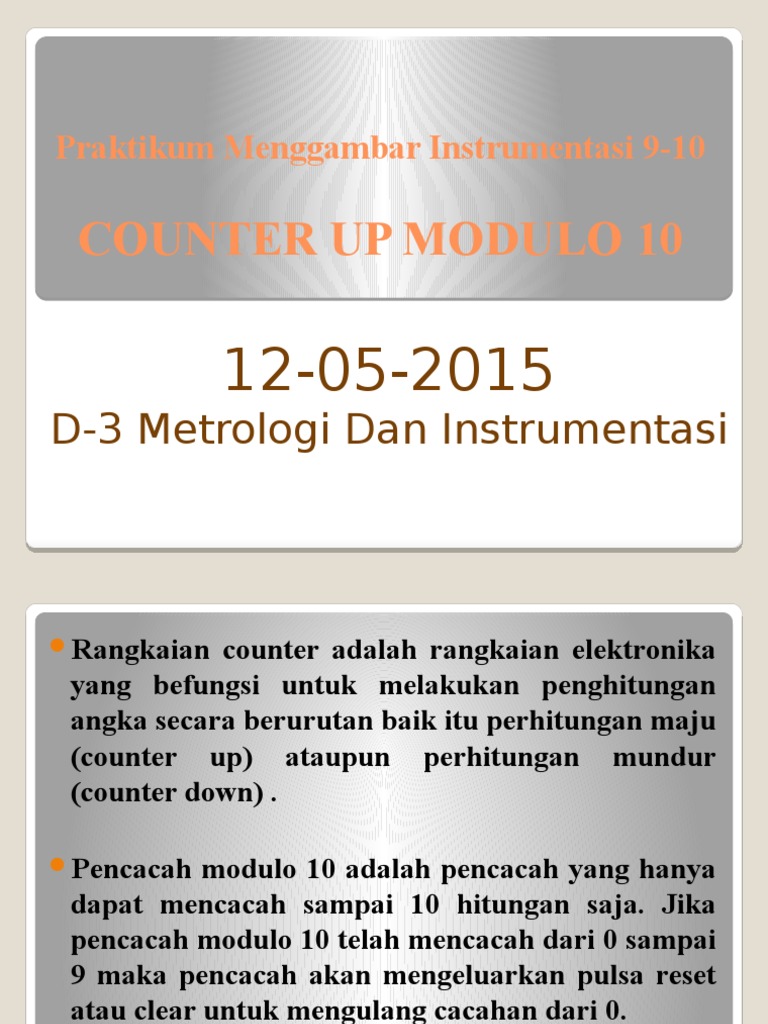

Praktikum Menggambar Instrumentasi 9-10

COUNTER UP MODULO 10

12-05-2015
D-3 Metrologi Dan Instrumentasi

Rangkaian

counter adalah rangkaian elektronika

yang befungsi untuk melakukan penghitungan
angka secara berurutan baik itu perhitungan maju
(counter up) ataupun perhitungan mundur
(counter down) .

Pencacah

modulo 10 adalah pencacah yang hanya

dapat mencacah sampai 10 hitungan saja. Jika
pencacah modulo 10 telah mencacah dari 0 sampai
9 maka pencacah akan mengeluarkan pulsa reset
atau clear untuk mengulang cacahan dari 0.

PENGERTIAN

Rangkaian

catu daya
Rangkaian Counter modulo 10
Rangkaian NE 555 (sinyal klok)

RANGKAIAN YANG DIGUNAKAN

Rangkaian Catu Daya

 Dioda

berfungsi sebagai penyearah arus atau

mengubah arus AC menjadi arus DC.
Elko berfungsi sebagai penyimpan arus DC.
Regulator 7805 berfungsi untuk menstabilkan
tegangan keluaran apabila terjadi perubahan
tegangan masukan pada catu daya. Fungsi lain
dari
regulator
tegangan
adalah
untuk
perlindungan dari terjadinya hubung singkat
pada beban.
Resistor berfungsi untk menghambat tegangan
yang masuk ke led, agar led tidak terbakar.

Penjelasan Rangkaian Catu Daya

Rangkaian Counter up modulo 10

IC

7476 merupakan IC JK flip-flop yang

pada setiap IC memiliki dua buah JK flipflop. Pada tugas ini kita memberikan nilai
1 high pada input J dan K untuk
menghasilkan
nilai
keluaran
berupa
toggel. Maka apabila digunakan 4 buah JK
FF atau dua IC 7476 maka akan menjadi
counter 4 bit.

Penjelasan Rangkaian Counter Up

Modulo 10

Berikut ini gambar JK FF klok 4 bit

IC

7447 digunakan untuk menerima

masukan BCD (Binary Coded Decimal) 4bit dan memberikan keluaran yang
melewatkan arus melalui segmen untuk
menampilkan angka desimal. Berikut ini
konfigurasi pin IC 7447.

Berikut adalah Tabel kebenaran dari IC 74LS47 :

IC

7400 atau NAND merupakan gerbang

logika NOT AND yang digunakan untuk
menentukan modulo pada rangkaian
counter ini. Input NAND ini dihubungkan
dengan Q1 dan Q3 dimaksud kan untuk
membentuk nilai desimal 10 karena 0101
adalah 2 dan 8 dan bila di jumlahkan
adalah 10. Modulo 10 ini mempunyai nilai
0-9. Untuk output dari NAND dimasukkan
ke CLR tiap-tiap IC JK FF dengan tujuan
pada posisi nilai 0101 akan menghapus
nilai menjadi 0000.

Rangkaian NE 555 (sinyal klok)

IC

NE555 digunakan untuk membuat

tundaan waktu atau osilasi (osilator) yang
cukup akurat dari mikro detik sampai
beberapa menit. Berikut gambar IC
NE555.

Penjelasan Rangkaian NE 555
