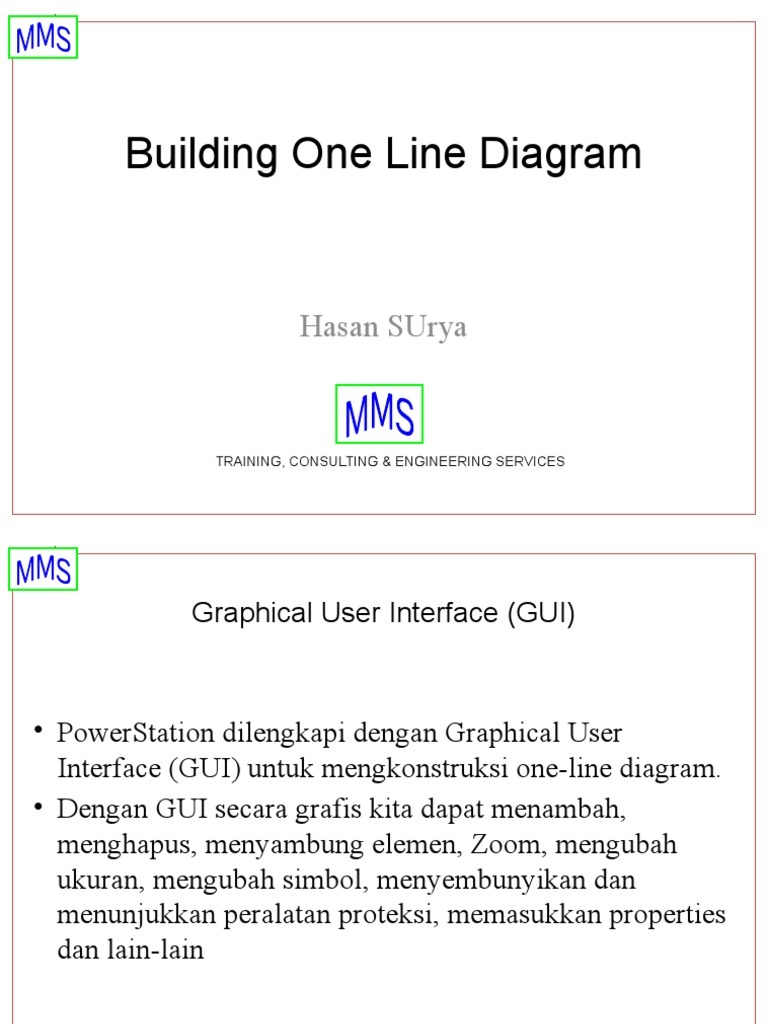

Building One Line Diagram
Hasan SUrya
TRAINING, CONSULTING & ENGINEERING SERVICES
Graphical User Interface (GUI)
• PowerStation dilengkapi dengan Graphical User
Interface (GUI) untuk mengkonstruksi one-line diagram.
• Dengan GUI secara grafis kita dapat menambah,
menghapus, menyambung elemen, Zoom, mengubah
ukuran, mengubah simbol, menyembunyikan dan
menunjukkan peralatan proteksi, memasukkan properties
dan lain-lain
1.3- 2
• Writen by : Hasan Surya, Ir. MT.
One Line Diagram
• Untuk membangun one-
line diagram presentation,
letakkan kursor pada Edit
mode dan status
konfigurasi default atau
Normal
• Untuk memulai
membangun 0ne line
Diagram, letakkan kursor
pada menu File,
kemudian New, sehingga
tampak box seperti pada
gambar
1.3- 3
One Line Diagram
• Tuliskan nama project dan klik
“ok”
• Writen by : Hasan Surya, Ir. MT.
One Line Diagram
• Selanjutnya tuliskan User name
dan Full name, seperti pada
gambar, kemudian klik “ok”
1.3- 5
One Line Diagram
• Setelah tampak gambar di bawah, kita siap membangun 0ne-line Diagram
• Writen by : Hasan Surya, Ir. MT.
One Line Diagram
• Selanjutnya Ambil elemen-elemen seperti gambar di bawah dengan drag and Drop
1.3- 7
One Line Diagram
• Isikan rating Tegangan pada bus yang akan
digunakan
• Writen by : Hasan Surya, Ir. MT.
One Line Diagram
• Lakukan Penyambungan, shg tampak seperti gambar di bawah
1.3- 9
One Line Diagram
• Kita dapat
memperpanjang
Bus dengan
menempatkan
kursor pada ujung
bus sehingga
keluar tanda panah
• Writen by : Hasan Surya, Ir. MT.
One Line Diagram
• Selanjutnya isi Parameter
komponen, misalnya mulai
dari
• Transformer, doble klik
trafo dua kali, pilih rating
dan isikan parameter
berikut, KV primer, sec,
MVA dan typical Z/R, lalu
tekan OK
1.3- 11
One Line Diagram
• Selanjutnya pilih kabel,
• Writen by : Hasan Surya, Ir. MT.
One Line Diagram
• Untuk memilih jenis kabel klik tombol Library, kemudian tekan OK
1.3- 13
One Line Diagram
• Kita dapat juga mengatur orientasi komponen dengan cara meletakkan kursor pada komponen, kemudian klik
kanan
• Writen by : Hasan Surya, Ir. MT.
One Line Diagram
• Diputar 270o
1.3- 15
One Line Diagram
• Untuk mengisi Composite network, double klik grafik, kemudian buat one-line diagram
seperti sebelumnya
• Untuk menghilangkan pin yang tak digunakan klik kanan dan pilih “Hide Unusedpins”
1.3- 16
latihan
• Buat One Line Diagram seperti gambar di
bawah
• Writen by : Hasan Surya, Ir. MT.
latihan
• Isi Parameter Grid seperti gambar di bawah
1.3- 18
latihan
• Isi Parameter CB1
• Writen by : Hasan Surya, Ir. MT.
latihan
• Isi parameter Busbar seperti gambar di bawah
1.3- 20
latihan
• Parameter CB 2 dan 10
• Writen by : Hasan Surya, Ir. MT.
latihan
• Rating T1
1.3- 22
latihan
• Tap T1
• Writen by : Hasan Surya, Ir. MT.
latihan
• Rating Fuse
1.3- 24
latihan
• Rating T2
• Writen by : Hasan Surya, Ir. MT.
