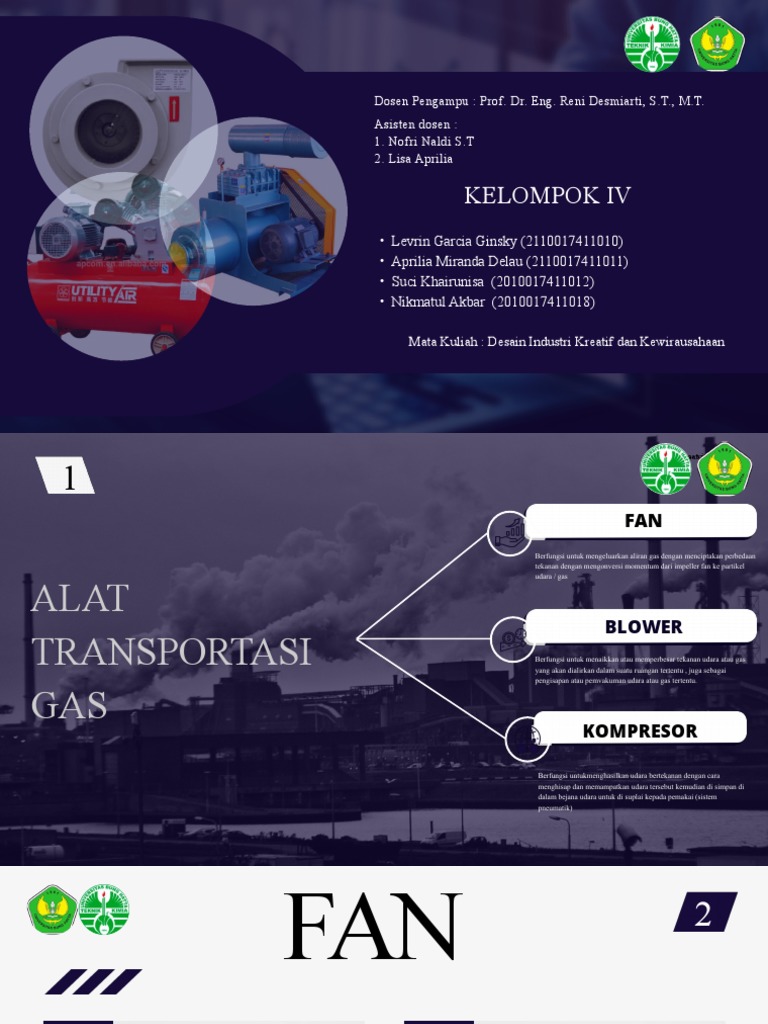

Dosen Pengampu : Prof. Dr. Eng. Reni Desmiarti, S.T., M.T.

Asisten dosen :
1. Nofri Naldi S.T
2. Lisa Aprilia

KELOMPOK IV
• Levrin Garcia Ginsky (2110017411010)
• Aprilia Miranda Delau (2110017411011)
• Suci Khairunisa (2010017411012)
• Nikmatul Akbar (2010017411018)

Mata Kuliah : Desain Industri Kreatif dan Kewirausahaan

 www.reallygreatsite.com

1
Proyek 1
FAN
Berfungsi untuk mengeluarkan aliran gas dengan menciptakan perbedaan
tekanan dengan mengonversi momentum dari impeller fan ke partikel
udara / gas

ALAT Proyek 2
BLOWER
TRANSPORTASI Berfungsi untuk menaikkan atau memperbesar tekanan udara atau gas
yang akan dialirkan dalam suatu ruangan tertentu , juga sebagai
pengisapan atau pemvakuman udara atau gas tertentu.

GAS KOMPRESOR

Berfungsi untukmenghasilkan udara bertekanan dengan cara

menghisap dan memampatkan udara tersebut kemudian di simpan di
dalam bejana udara untuk di suplai kepada pemakai (sistem
pneumatik)
 FAN 2

FAN FAN
SENTRIFU AKSIA
GAL L
 FAN/BLOWER 3
KOMPONEN : SENTRIFUGAL

• inlet flange
• inlet cone
• impeller
• casing/rumah
• shaft cover
• shaft
• pulley
• belt
• bearing
• belt cover
• motor
• outlet flange

YOUTUBE : ENGGINERING MASTER

 FAN/BLOWER/KOMPRESOR 4
SENTRIFUGAL
PRINSIP KERJA :

YOUTUBE : ENGGINERING MASTER

 FAN/KOMPRESOR 5
PRINSIP KERJA : AKSIAL

YOUTUBE : HOWDEN
BLOWER 6

BLOWER BLOWER
POSITIVE
SENTRIFU DISPLACE
GAL MENT
 BLOWER POSITIVE 7
KOMPONEN : DISPLACEMENT

• Cover
• Gears
• Casing
• Rotor
• Bearing

YOUTUBE : ENGGINERGRAM
 BLOWER POSITIVE 8
DISPLACEMENT
PRINSIP KERJA : ROOT BLOWER

YOUTUBE : ENGGINERGRAM

RECIPROCATIN
G
Mesin perpindahan positif yang
menggunakan piston untuk
mengompres gas dan
mengirimkannya pada tekanan
tinggi.
KOMPRESOR
SCREW
Beroperasi dengan menjebak udara di
antara satu/dua rotor yang terhubung
dan mengurangi volume udara yang
terperangkap saat bergerak ke bawah
melalui rotor.
SENTRIFUGAL
Memanfaatkan gaya sentrifugal yang
dihasilkan oleh impeller untuk
mempercepat aliran fluida udara,,
yang diubah menjadi peningkatan
potensi tekanan.
9
AKSIAL
kompresor berputar berbasis airfoil di
mana gas atau fluida kerja pada
prinsipnya mengalir sejajar dengan
sumbu rotasi, atau secara aksial.
 JENIS KOMPRESOR 10
Kerja Tunggal RECIPROCATING Kerja Ganda

PPARAMETER JJUMLAH PPARAMETER JJUMLAH

POWER 750 W POWER 3 KW

KECEPATAN 980 RPM KECEPATAN >1500 RPM

TEKANAN 10 BAR TEKANAN 35 BAR

 KOMPRESOR 11
PRINSIP KERJA :RECIPROCATING
KERJA TUNGGAL
3

YOUTUBE : WR TRANNING CONTACT

 JENIS KOMPRESOR SCREW 12
Double Screw Single Screw

PPARAMETER JJUMLAH PPARAMETER JJUMLAH

POWER 7,5-22 KW POWER 2,2-5,5 KW

TEKANAN 16-18 BAR TEKANAN 7-15 BAR

 KOMPRESOR SCREW 13
PRINSIP KERJA : 3

YOUTUBE : GEA GROUP

 PERBEDAAN 14
FAN/BLOWER/KOMPRESOR
PERBANDINGAN FAN BLOWER KOMPRESSOR

300 mbar
Tekanan - 2-13 Bar >205 Bar
1,5 Bar

Tenaga Penggerak Motor Induksi Motor Induksi Motor Magnet Permanen

Mensupply kebutahan
Pensupply
Implementasi Pabrik Srikulasi Udara compressed air dengan
udara/gas
jumlah tekanan tertentu
TERIMAKA
SIH
ROOT CAUSE
3

JENIS-JENIS IMPELLER :
Backward Curved Impeller
• Efisiensi yang tinggi, di atas 90%.
• Beroperasi dengan sangat stabil.
• Tidak berisik.
• Ideal untuk digunakan pada kecepatan
tinggi.
• Tidak memiliki karakter daya overload.
FAN/BLOWER/KOMPRESOR
SENTRIFUGAL
Backward Inclined Impeller
• Dapat beroperasi dengan perubahan
tekanan statis (asalkan bebannya tidak
berlebih ke motor).
• Cocok untuk sistim yang tidak menentu
pada aliran udara tinggi.
• Fan dengan blade datar lebih kuat.
Forward Curved Impeller
• Dapat menggerakan volum udara
yang besar terhadap tekanan yang
relatif rendah.
• Ukurannya relatif kecil.
• Efisiensi energinya relatif rendah
(55-65%).
Radial Blade Impeller
• Cocok untuk tekanan statis tinggi
(sampai 1400 mmWC) dan suhu tinggi.
• Dapat beroperasi pada aliran udara yang
rendah tanpa masalah getaran.
• Efisiensinya mencapai 75%
 FAN/KOMPRESOR
AKSIAL
KOMPONEN : 3

YOUTUBE : HOWDEN
 JENIS JENIS FAN AKSIAL

Tube Axial Fan Vane Axial Fan Propeller Axial Fan

PARAMETER JUMLAH PARAMETER JUMLAH PARAMETER JUMLAH

POWER 0,09-11 KW POWER 0,37-4 KW POWER 0,12-3 KW

KECEPATAN 960-2800 RPM KECEPATAN 1450-2800 RPM KECEPATAN 720-2800MRPM

TEKANAN 112-415 Pa TEKANAN 145-480 Ps TEKANAN 37-304 Pa

 BLOWER POSITIVE
DISPLACEMENT
PRINSIP KERJA : TWISTED BLOWER

Udara akan ditarik masuk ke blower dan melalui proses kompresi dengan rasio tertentu. Proses tersebut
menghasilkan udara buangan yang panas. Oleh sebab itu, blower ini menggunakan pendingin udara
sebelum udara dilepaskan.

Udara yang masuk ke blower akan menghangat di sekitar silinder. Pendinginan dilakukan sebelum udara
didorong keluar melalui saluran pelepasan.

Tekanan yang diperlukan untuk menjalankan twisted blower dapat disesuaikan. Biasanya untuk kebutuhan
konveyor pneumatic, tekanan pelepasan tidak lebih dari 15 PSIG. Sedangkan untuk kebutuhan vacuum,
tekanan pelepasannya lebih rendah.
 BLOWER POSITIVE
DISPLACEMENT
CONTOH : ROOT BLOWER

PARAMETER JUMLAH

POWER 2,2-2,5 KW

KECEPATAN 3000 RPM

TEKANAN 0,195

TEKANAN VACUM -200 m3/h

 KOMPRESOR
RECIPROCATING
KEUNTUNGAN & KERUGIAN : 3
KEUNTUNGAN KEKERUGIAN

Dari segi harga kompresor piston ini cukup terjangkau Memiliki tingkat kebisingan yang tinggi

Udara dari pengeluaran nya memiliki suhu yang

·Perawatan dan maintence mudah
tinggi

Dapat di gunakan untuk Air Delivery dan Pressure yang

-
tinggi

YOUTUBE : WR TRANNING CONTACT

 KOMPRESOR SCREW
KEUNTUNGAN & KERUGIAN :
KEUNTUNGAN KEKERUGIAN
3
Kompresor sekrup bisa beroperasi selama 24 jam tanpa
Harganya mahal
henti.

Konstruksi, operasi mesin dan fasilitas-fasilitasnya

Untuk tabung biasanya dijual terpisah
sederhana.

Memiliki debit air delivery yang lebih besar jika

-
dibandingkan dengan kompresor piston.

Jika terjadi kebocoran udara, maka hal tersebut tidak

menimbulkan pencemaran dan juga tidak menimbulkan
bahaya

·Tingkat kebisingan rendah.
