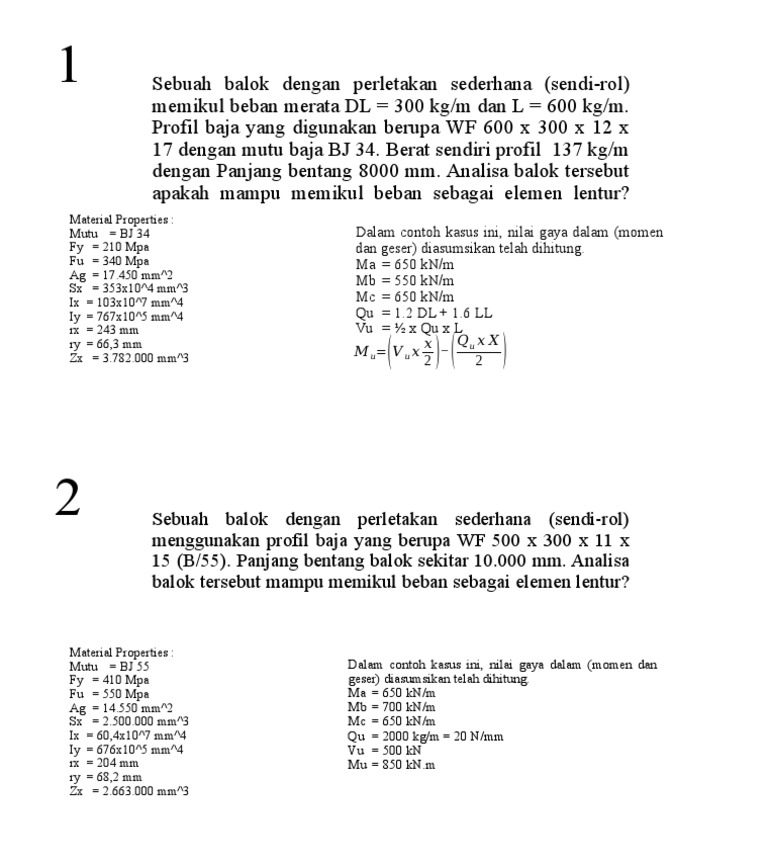

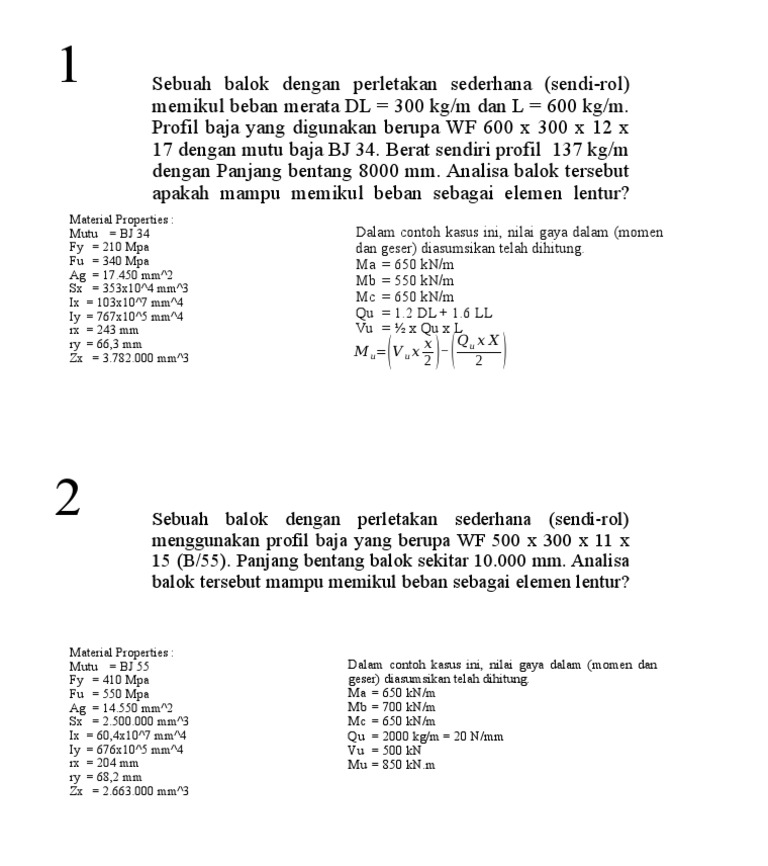

1 Sebuah balok dengan perletakan sederhana (sendi-rol)

memikul beban merata DL = 300 kg/m dan L = 600 kg/m.

Profil baja yang digunakan berupa WF 600 x 300 x 12 x
17 dengan mutu baja BJ 34. Berat sendiri profil 137 kg/m
dengan Panjang bentang 8000 mm. Analisa balok tersebut
apakah mampu memikul beban sebagai elemen lentur?
Material Properties :
Mutu = BJ 34 Dalam contoh kasus ini, nilai gaya dalam (momen
Fy = 210 Mpa dan geser) diasumsikan telah dihitung.
Fu = 340 Mpa Ma = 650 kN/m
Ag = 17.450 mm^2 Mb = 550 kN/m
Sx = 353x10^4 mm^3
Ix = 103x10^7 mm^4 Mc = 650 kN/m
Iy = 767x10^5 mm^4 Qu = 1.2 DL + 1.6 LL
rx = 243 mm Vu = ½ x Qu x L
( )( )
ry = 66,3 mm 𝑥 𝑄𝑢 𝑥 𝑋
Zx = 3.782.000 mm^3 𝑀 𝑢= 𝑉 𝑢 𝑥 −
2 2
2 Sebuah balok dengan perletakan sederhana (sendi-rol)
menggunakan profil baja yang berupa WF 500 x 300 x 11 x
15 (B/55). Panjang bentang balok sekitar 10.000 mm. Analisa
balok tersebut mampu memikul beban sebagai elemen lentur?

Material Properties :
Mutu = BJ 55 Dalam contoh kasus ini, nilai gaya dalam (momen dan
Fy = 410 Mpa geser) diasumsikan telah dihitung.
Fu = 550 Mpa Ma = 650 kN/m
Ag = 14.550 mm^2 Mb = 700 kN/m
Sx = 2.500.000 mm^3 Mc = 650 kN/m
Ix = 60,4x10^7 mm^4 Qu = 2000 kg/m = 20 N/mm
Iy = 676x10^5 mm^4 Vu = 500 kN
rx = 204 mm Mu = 850 kN.m
ry = 68,2 mm
Zx = 2.663.000 mm^3
