Tujuan manfaat

Pemenuhan kewajiban
perkulihaan

Rangsangan bagi
perusahaan untuk
meningkatkan daya
inovasi

Sarana perkembangan
diri

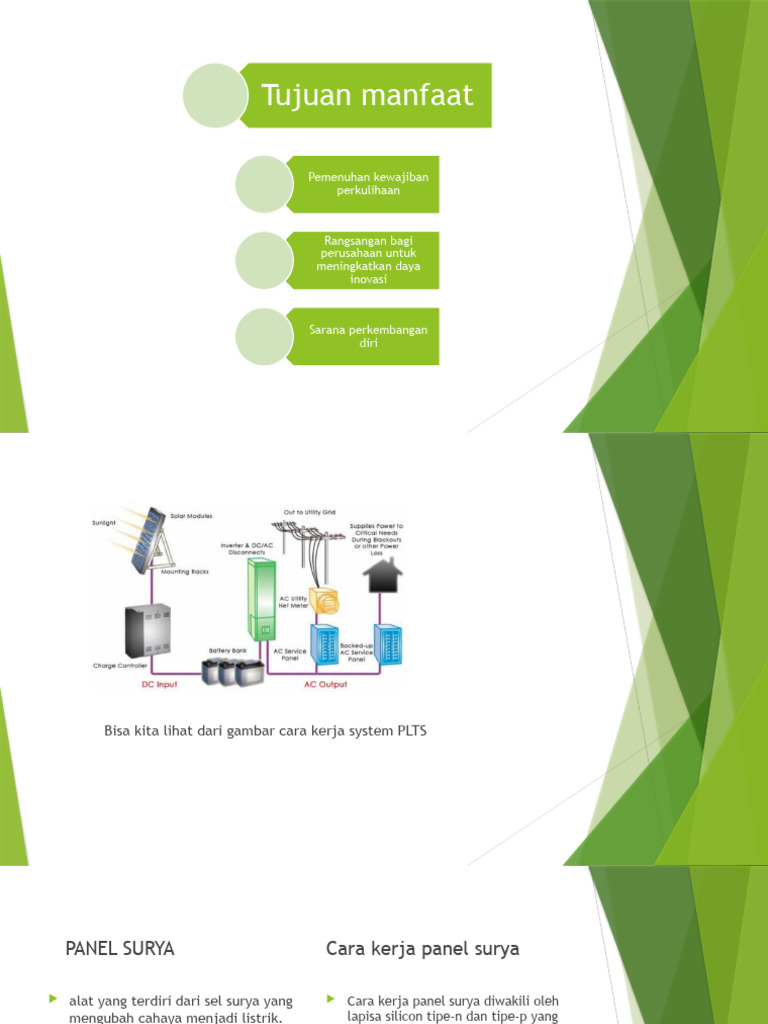

Bisa kita lihat dari gambar cara kerja system PLTS
 PANEL SURYA
 alat yang terdiri dari sel surya yang
mengubah cahaya menjadi listrik.
karena matahari merupakan sumber
cahaya terkuat yang dapat di
manfaatkan. Panel surya sering kali
disebut secara umum Modul/panel
solar cell

sinar matahari dirubah menjadi
listrik melalui proses aliran-aliran
elektron. Hasil dari electron –
elektron akan menjadi listrik DC
yang dapat langung dimanfaatkan
untuk mengisi battery/aki sesuai
tegangan dan ampere yang
diperlukan
Cara kerja panel surya
 Cara kerja panel surya diwakili oleh
lapisa silicon tipe-n dan tipe-p yang
digunakan untuk membentuk suatu
medan listrik sehingga elektron bisa
diolah untuk mengahsilkan listrik
 Akibat dari aliran electron dan hole
ini, terbentuklah mdan listrik dimana
ketika cahaya matahari mengenai
susunan lapisan silicon tipe-n dan tipe-
p, maka akan mendorong elektron
bergerak dari semikonduktor menuju
kontak negative, yang selanjutnya
dimanfaatkan sebagai listrik, dan
sebaliknya hole bergerak menuju
kontak positif menunggu electron
datang
Gambar cara kerja panel surya
jenis jenis panel surya
 Sistem PLTS
Pada perencanaan pembangkit listrik tenaga surya ini, sistem yang digunakan
adalah sistem on-grid dimana sistem ini dapat tetap memasok energi listrik dari
PLTS maupun dari PLN
 Kelebihan dan Kekurangan Pemasangan
Cara pemasangan panel Panel Surya Transparan Pada jendela
surya Gedung.

 pemasangan Panel surya transparan  Kelebihan dan kekurangan pemasangan panel surya
yang dipasang pengganti jendela ini transparan pada jendela gedung
haruslah kuat terhadap cuaca, angin
kencang, hujan lebat. Maka dari itu
KEKURANGAN
bingkai yang digunakan untuk NO KELEBIHAN
memasang panel surya pengganti kaca PLTS sekaligus pengganti kaca Waktu penyerapan cahaya
jendela ini haruslah kuat dan kokoh 1 matahari lebih sedikit
jendela
ditambah bingkai haruslah berbahan
isolasi listrik yang sangat baik Semakin transparan
Tetap dapat melihat pemandangan semakin kecil daya yang
 2
Maka dari itu diperlukan bantalan ke luar jendela dihasilkan
karet tipe I dan L untuk melindungi
pinggiran panel surya dari tekanan Modul PV menyerap sinar UV 70%
pemasangan bingkai. Bahan bantalan 3 dan merupakan blok sempurna untuk
karet yang disarankan adalah ethylene
sinar UV yang berbahaya
propylene diene monomer (EPDM) atau
ether thermoplastic vulcanizates (TPV) Meminimalisir efek rumah kaca yang Penyinaran hanya 1 arah
4
dapat menyebabkan global warming
Lokasi pembangunan PLTS
Lokasi yang diambil untuk pembangunan PLTS ini yaitu di gedung SUMMITMAS
TOWER 1 yang berada di Jl. Jend.Sudirman no.Kav.60- 62,RT.5/RW.03, Senayan,
Kebayoran baru, Kota Jakarta Pusat dengan titik koordinat 6°226651" Lintang
Selatan (LS) 106°803427" Bujur Timur (BT).
 Desain Pemasangan PLTS On Grid

Sistem on-grid PLTS merupakan sistem yang cocok untuk konfigurasi

pemasangan PLTS di gedung SUMMITMAS TOWER . Konfigurasi sistem
ini menggunakan solarEdge single phase storEdge inverter. Pada
konfigurasi ini daya yang menuju ke beban merupakan keluaran dari
inverter, baterai, dan jaringan PLN. sedangkan solarEdge single phase
storEdge inverter ini berfungsi untuk mengisi ulang baterai dan
sebagai sinkronisasi dari tegangan dan frekuensi yang dihasilkan oleh
panel surya, baterai dan jaringan PLN
Peletakan Panel Surya
Penempatan Panel surya haruslah tepat karena akan mempengaruhi besar radiasi
yang didapat sekaligus mempengaruhi daya output dari panel surya. Gedung yang
dipakai pada penelitian ini adalah gedung SUMMITMAS TOWER yang memiliki 20
lantai dan dipasang pada lantai 20, dengan 4 sisi berbentuk segi empat dan
dipasang pada sisi bagian utara, timur, selatan, barat gedung.
Intensitas Radiasi Matahari
 Menghitung besaran daya keluaran PLTS
Dalam sebuah perencanaan pembangunan PLTS maka tidak akan lepas

dari rugi rugi sistem yang mempengaruhi daya yang dihasilkan. Rugi-rugi

(losses) keseluruhan sistem PLTS dianggap 15% karena keseluruhan

komponen sistem yang digunakan masih baru (Bien, Kasim, & Wibowo,

2008:41 dalam bukunya Mark Hankins, 1991: 68), losses ini sudah termasuk

losses kabel, inverter, panel surya (losses yang dipengaruhi dari debu dan

temperature) sehingga besar energi dari panel surya adalah sebesar:

4 𝑥 11 𝑝𝑎𝑛𝑒𝑙 𝑠𝑢𝑟𝑦𝑎 × 72 𝑊𝑎𝑡𝑡 = 3168 𝑊𝑎𝑡𝑡 ≈ 3,168 𝐾𝑊

Dengan losses 15 % maka output dari PLTS yaitu

𝑃𝑙𝑜𝑠𝑠𝑒𝑠 = 𝑏𝑒𝑠𝑎𝑟 𝑘𝑎𝑝𝑎𝑠𝑖𝑡𝑎𝑠 𝑡𝑒𝑟𝑝𝑎𝑠𝑎𝑛𝑔 × 15%

= 3168 × 15%

= 475 Watt

Ptot = 3168 watt – 475 watt

= 2693 watt ≈ 2,693 𝐾𝑊

Rating modul surya berdasarkan kapasitas modul yang terpasang sudahdikurangi dengan losses
maka besarnya 2,693 KW.
 Menghitung Baterai

𝑘𝑒𝑝𝑒𝑟𝑙𝑢𝑎𝑛 𝑏𝑎𝑡𝑒𝑟𝑎𝑖 4 𝑗𝑎𝑚 𝑥 1584 𝑤𝑎𝑡𝑡 𝑚𝑎𝑘𝑎 𝐽𝑢𝑚𝑙𝑎ℎ 𝑏𝑎𝑡𝑒𝑟𝑎𝑖 = 100

= = 11733 𝑊ℎ
𝑤𝐻 𝑏𝑎𝑡𝑒𝑟𝑎𝑖 𝐷𝑂𝐷 𝑥 𝐸𝑓𝑓 𝑏𝑎𝑡𝑒𝑟𝑎𝑖 𝑥 𝑒𝑓𝑓 𝑠𝑖𝑠𝑡𝑒𝑚 2,44 ≈ 3 𝐵𝑎𝑡𝑒𝑟𝑎𝑖
Hubungan dipilih seri untuk
Karena kebutuhan daya energi baterai lebih besar 3 kWh membatasi besarnya arus
DC yang masuk inverter,
Maka tegangan unit Baterai dipilih 48 V 100 Ah Sehingga baterai pack
11733
Tegangan = 3 x 48 V = 144 V
𝐴ℎ = = 244 𝐴ℎ
48 Ah = 100 Ah
PEMBANGKIT LISTRIK TENAGA SURYA (PLTS) DENGAN
SISTEM PANEL SURYA TRANSPARAN PADA
JENDELA GEDUNG SUMMITMAS
 ABSTRAK
 Pada era modern, Gedung bertingkat semakin banyak bermunculan terutama di kota besar sehingga kebutuhan listrik semakin
meningkat. Ketika terjadi masalah dari jaringan PLN atau terjadinya pemadaman listrik maka pada gedung bertingkat ini
membutuhkan pasokan listrik darurat agar tidak terjadi hal-hal yang tidak diinginkan, Pembangkit listrik tenaga surya (PLTS) adalah
salah satunya sumber daya energi alternatif yang dapat digunakan, dimana prinsip kerja PLTS merupakan Pembangkit listrik yang
memanfaatkan sinar matahari dan mengkonversikannya menjadi listrik dan disamping itu pula pada objek gedung yang ingin saya
bahas yaitu gedung Summitmas . Dimana Summitmas ini tidak mempunyai lahan yang cukup untuk membangun PLTS tetapi gedung
ini memiliki dinding yang hamper semuanya tertutup oleh kaca jendela. Skripsi ini membahas pembangunan PLTS ini dengan panel
surya transparan pada jendela gedung Summitmmas . Perlu diperhatikan kapasitas masing-masing komponen PLTS. Dengan
perhitungan yang didapat karakteristik modul surya yang digunakan berkapasitas 72 wp, Baterai sebanyak 3 unit, Inverter Grid Tie.
Dari 44 panel surya menghasilkan daya keluaran pada saat PSH yang sudah dikurangi losses menjadi 2,693 Kw dan daya rata-rata
perharinya yaitu 4,09781 KWh sehingga energi pertahun yang dihasilkan yaitu 1496 𝑘𝑊ℎ/ 𝑡𝑎ℎ𝑢𝑛.
 Bab 1 pendahuluan Bab 2 landasan teori

Cara Jenis-
Tujuan
Latar Identifikasi Sitem Panel kerja jenis
manfaat
belakang masalah PLTS surya panel panel
penelitian
surya surya
 Bab III Metodologi bab IV Analisa dan
penelitian perencanaan

Sistem PLTS Peletakan panel surya

Cara pemasangan panel surya Intensitas Radiasi

Matahari

Kelebihan dan kekurangan pemasangan

panel surya transparan pada jendela gedung menghitung Besaran Daya
Keluaran PLTS

Lokasi Pembagunan PLTS

Menghitung Baterai

Desain pemasangan PLTS On - Grid

Latar belakang Rumus masalah

Penerepan ilmu pengetauhan apa kekuatan dan

agar bias menjadi bermanfaat
kelemahan
perusahaan
Adaptasi terhadap perkembangan

Mengapa inovasi
Perusahaan cukup produktif
perlu di usulkan
terhadap perkembangan jaman keperusahaan
