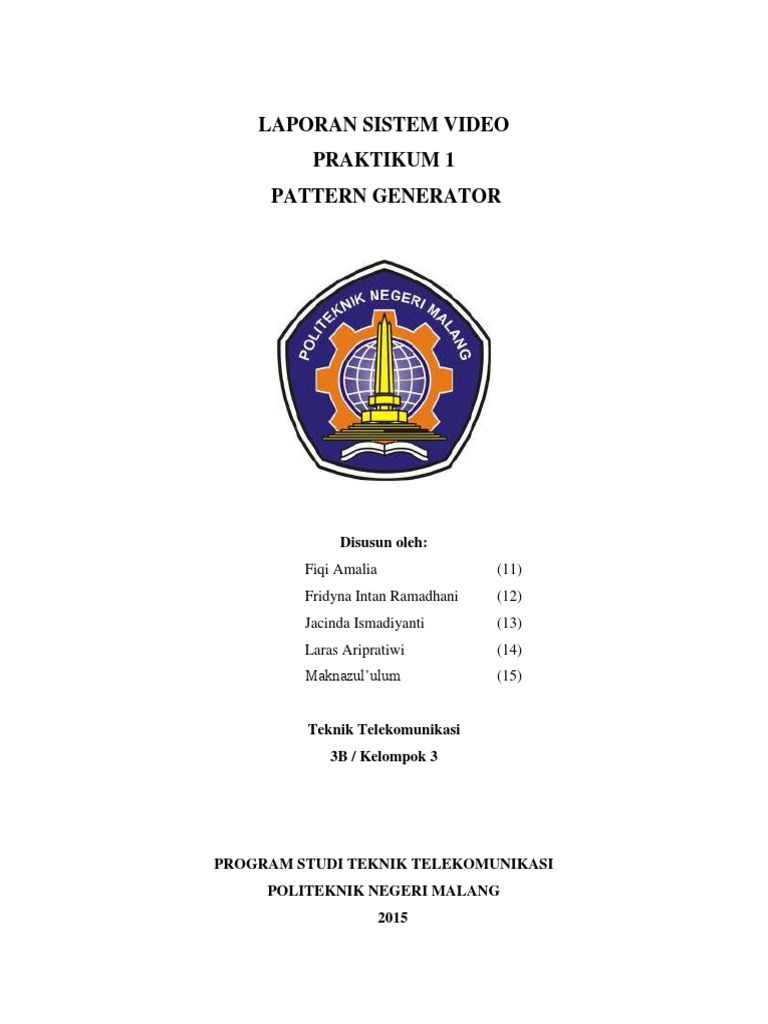

LAPORAN SISTEM VIDEO

PRAKTIKUM 1
PATTERN GENERATOR

Disusun oleh:
Fiqi Amalia

(11)

Fridyna Intan Ramadhani

(12)

Jacinda Ismadiyanti

(13)

Laras Aripratiwi

(14)

Maknazululum

(15)

Teknik Telekomunikasi
3B / Kelompok 3

PROGRAM STUDI TEKNIK TELEKOMUNIKASI

POLITEKNIK NEGERI MALANG
2015

PERCOBAAN 1
PATTERN GENERATOR

I.

TUJUAN
1.1 Mengenal pola-pola dasar pada Pattern Generator.
1.2 Mengukur video komposit dan tegangan standart pada masing-masing pola.
1.3 Mengukur gelombang termodulasi pada modulator video (RF).
1.4 Mengukur IF video.

II.

PERALATAN YANG DIGUNAKAN

1 Pattern Generator sinyal TV, LODESTAR CPG-1367A
1 Oscilloscope 40 MHz dan passive probe
1 Power Supply
1 Kabel penghubung BNC - BNC 75
1 Kabel penghubung BNC - RCA 75
1 Konektor T-BNC

III.

DIAGRAM RANGKAIAN
PATTERN
GENERATOR

OSCILLOSCOPE

TELEVISI

Television

IV.

TEORI DASAR
Sumber pola gambar (pattern generator) sangat pada teknik video (televisi) untuk
maksud pengaturan atau pencarian kesalahan. Ada berbagai macam pola gambar dengan
berbagai macam keperluannya. Dari begitu banyak pola gambar yang ada, ada beberapa
pola gambar yang umum digunakan kegunaannya tidak amat spesifik.
Macam-macam Pola Gambar dan Kegunaannya
Bintik-bintik (Dot)
Untuk memeriksa dan mengatur konvergensi statis di tengah layar dengan
kecerahan yang rendah. Hal ini harus dikerjakan sesuai petunjuk pembuat pesawat
televisi.
Kotak-kotak (crosshatch)
Pola kotak-kotak dengan garis horisontal dan garis vertikal dengan warna latar
belakang hitam dan warna garis putih.
1. Untuk memeriksa dan mengatur konvergensi dinamik horisontal dan vertikal dan
konvergensi sudut.
2. Dengan linieritas pembelokan (defleksi) horisontal dan vertikal yang benar, garis putih
horisontal harus berbentuk segi empat sama sisi.
Jika tidak, maka pesawat dapat diperiksa kebenaran tanggapan amplitudonya. Garis
putih vertikal seharusnya lebarnya 200 ns.
Jika garis ini tidak tajam dan terlihat lebih rendah intensitasnya dibanding garis
horisontalnya, dimungkinkan tanggapan amplitudo penerima tidak cukup.
Jika garis vertikal terlihat ganda, rangkaian penerima mungkin bergetar.
3. Untuk pemeriksaan pengoreksi pin-cushion pesawat penerima. Dengan konvergensi
yang benar, segi empat di sudut layar harus kira-kira sama dengan segi empat di tengah
layar pada jarak penglihatan normal.
Putih (white)
Pola ini berisi sinyal 100% putih (tanpa informasi warna) dengan burst bergantian.
1. Gambar untuk kecerahan yang konstan pada seluruh layar (tida ada hum, dll.)

2. Tabung gambar warna untuk pengaturan putih yang baik (white-D).

3. Pembatasan dari arus tembakan pada tabung gambar warna.
4. Untuk recorder video pola ini sangat ideal untuk pengaturan arus penulisan (rekam)
luminansi. Pola ini dapat pula untuk mengatur demodulator FM (pengaturan level
putih).
Balok Warna (color)
Balok warna (color bar) terdiri dari 8 balok warna vertikal standart dan sebuah
balok referensi horisontal. Balok 8 warna disusun dalam urutan penyusutan luminan.
Dari kiri ke kanan balok warna itu adalah putih D, kuning, cyan, hijau, magenta, merah,
biru, dan hitam.
Pola ini digunakan untuk menset kontrol operasi pesawat penerima pada posisi yang
benar.
Balok horisontal (level putih) pada bagian bawah pola ini digunakan sebagai
standart saat mengatur amplitudo sinyal beda warna dengan hubungan dengan sinyal
luminan dalam tabung gambar. Sinyal dapat digunakan untuk pengaturan ulang
amplitudo sinyal dari rangkaian demodulator dan matrik, sebagai keluarannya dapat
dibandingkan dengan balok referensi. Selain kegunaan di atas, pola ini dapat digunakan
untuk memeriksa penampilan warna secara keseluruhan. Jadi dapat pula digunakan
pemeriksaan dan pengaturan pada penerima atau VCR :
1. Pemeriksaan pengunci burst.
2. Pemeriksaan AGC warna dan pemati warna.
3. Pemeriksaan rangkaian reaktansi dari regenerator subcarrier.
4. Pemeriksaan sinkronisasi dari regenerator subcarrier.
5. Pemeriksaan rangkaian pengenal (identification) PAL.

Sinyal Sinkronisasi
Sinyal sinkronisasi adalah suatu sinyal yang selalu diberikan secara periodik dan
tetap, berfungsi untuk mengemudikan jalannya scaning raster disetiap pesawat televisi
sehingga pembentukan sinyal video menjadi gambar akan tetap dan tepat susunannya
sama dengan posisi semula di bidang raster

kamera (produksi gambar), maka dari itu sinyal sinkronisasi selalu disertakan bersama
dengan sinyal video kemanapun dikirimnya. Untuk pembentukan raster dengan sistem
scanning ini maka diperlukan dua macam sinkronisasi yaitu:
- Sinyal sinkronisasi horizontal yaitu untuk scanning horizontal yang diberikan
pada setiap retrace horizontal.
- Sinyal sinkronisasi vertikal yaitu untuk scanning vertikal yang diberikan pada
setiap retrace vertikal.

Sinyal video yang dilengkapi dengan sinyal-sinyal sinkronisasi disebut dengan sinyal
video komplit (Composite Video Signa/CVSl), sedangkan untuk sinyal video berwarna
disebut Color Composite Video Signal (CCVS). Karena pada sinyal video tersebut telah
ditambahkan sinyal-sinyal informasi warna, yaitu sinyal Burst dan sinyal Color Sub
Carrier.

V.

LANGKAH PERCOBAAN
1. Set-up peralatan seperti pada gambar di atas.
2. Hubungkan Patern Generator dengan catu daya 8, 5 V, kemudian ON-kan instrumen.
3. Saklar output pada Pattern Generator letakkan pada VIDEO dan amati bentuk
gelombang untuk setiap pola.
4. Amati dan gambar sinyal sinkronisasi dan pengosongan horisontal, pengosongan
vertikal, serambi depan dan belakang, dan informasi gambar masing-masing pola.
5. Gambar bentuk gelombang dan tentukan tegangannya.
6. Saklar output pada Pattern Generator letakkan pada IF dan amati bentuk gelombang
untuk setiap pola dan ukur frekuensinya.
7. Gambar bentuk gelombang tersebut dan tentukan tegangannya.
8. Gambar sinyal untuk satu frame (gambar diam) pada video komposit, tentukan level dan
periodanya.

VI. HASIL PERCOBAAN

VI.A Saklar Output Pada Video

Gambar pada Televisi

Pattern Generator pada VIDEO

Keterangan

DOTS :
V = 1,56 V
T = 273,6 us
F = 3,696 KHz

CROSS HATCH :
V = 1,82 V
T = 270,5 us
F = 3,6828 KHz

VERTICAL LINES :
V = 1,56 V
T = 2,306 us
F = 3,6959 KHz

HORIZONTAL LINES :
V = 1,32 V
T = 1,28 us
F = 7,805 KHz

RASTER :
V = 1,92 V
T = 640 us
F = 15,61 KHz

COLOR :
V=1V
T = 225,5 us
F = 4,435 KHz

VI.B Saklar Output Pada If

Pola Gambar

Pattern Generator pada IF

Frekuensi
V/div = 10 mV
T/div = 0,2 ms
F = 25 KHz
V = 0,042 V

CROSS HATS

V/div = 10 mV
T/div = 0,1 ms
F = 1 KHz
V = 0,064 V

V/div = 50 mV
T/div = 1 ms
F = 1 KHz
V = 0,15 V

V/div = 50 mV
T/div = 1 ms
F = 1 KHz
V = 0,15 V

V/div = 50 mV
T/div = 1 ms
F = 1,4 KHz
V = 0,15 V

V/div = 10 mV
T/div = 0,5 ms
F = 5 KHz
V = 0,18 V

VII. ANALISA DATA

VII.A Gambar Sinyal
1. Dots

Vpp

Putih

Hitam

Putih

Putih

Pola dots ini adalah sinyal chrominance yaitu sinyal yang memperlihatkan warna
berdasarkan tingkat kecerahannya. Berdasarkan hasil percobaan pada layar televisi
terlihat bahwa pola yang muncul adalah kumpulan titik putih yang tersebar membentuk

matrik dengan layar berwarna hitam sesuai dengan modul pattern generator. Berdasarkan
teori yang ada diperoleh nilai frekuensi sebesar 4 Khz.
Pada pola dots, frame yang bekerja adalah gabungan dari frame yang bekerja pada pola
vertical line dan horizontal line, namun hanya frame tertentu yang bekerja, pada frame
genap yaitu 12, 22, 32, 44, 52, 64, 94, 130, 146, 164, 172, 194, 226 membentuk warna
putih pada televisi danpada osiloskop membentuk garis lurus. Dan frame ganjil yaitu 11,
21, 31, 41, 51, 63, 93, 129, 145, 163, 171, 193, dan 225 membentuk warna hitam pada
televisi dan membentuk garis kotak kecil pada osiloskop.
Pada dots garis yang terlihat adalah untuk dominan hitam karena terletak pada bagian
belakang titik putihntya. Pada telivisi mengahsilkan 221 titik.

2. Cross Hatch

Putih

Putih

Putih

Hitam

Berdasarkan teori yang ada diperoleh nilai frekuensi sebesar 4,5 KHz
Berdasarkan hasil percobaan, ada layar televisi terlihat bahwa pola yang muncul adalah
kumpulan garis persegi yang tersebar membentuk matrik dengan layar berwarna hitam
sesuai dengan modul pattern generator. Sedangkan pada layar osiloskop yang muncul adalah
deretan sinyal sinus yang memiliki frekuensi 3,6828 KHz dan tegangan 1,8 volt. Pada
Periode Pola Cross Hatch frame yang berkerja adalah gabungan dari frame horizontal line
dan vertical line. Yaitu pada frame 33,65,95,131,165,195 dan 227 yang membentuk warna
putih pada televisi untuk garis horizontal dan pada frame genap 32, 64, 94, 132, 164, 194,

dan 226 yang membentuk warna putih untuk garis vertical. Garis untuk vertikal dan
horizontal berwarna putih dan dominan belakang berwarna hitam.

3. Vertical Lines

Putih

Hitam
Berdasarkan teori yang ada diperoleh nilai frekuensi Vertikal Line sebesar 3,85 KHz.
Dan pada periode vertical frame yang bekerja adalah pada frame yang bernomor genap
yaitu 32, 64, 94, 130, 164, 194, 226 yang membentuk warna putih pada televisi.
Berdasarkan hasil percobaan, ada layar televise terlihat bahwa pola yang muncul adalah
kumpulan garis putih yang tersebar secara vertical dengan layar berwarna hitam sesuai
dengan modul pattern generator. Sedangkan pada layar osiloskop yang muncul adalah
deretan sinyal sinus yang memiliki frekuensi 3,6959 KHz dan Tegangan 1,56 volt. pada
vertikal lines gambar bentuk gelombang sama dengan bentuk dots, ini menunjukkan
bahwa garis vertikal berwarna putih, garisnya pada bentuk gelombangnya lebih kearah
atas dan untuk dominan warna hitam garis lurus horizontal. Ada 17 garis vertikal.

4. Horizontal Lines

Putih

Hitam
Putih

Hitam

Hitam

Putih
Hitam

Gambar frame pada garis horizontal

Berdasarkan teori yang ada diperoleh nilai frekuensi Horizontal Line sebesar 4,2 KHz.
Dan pada periode horizontal frame yang bekerja adalah frame pada nomer
33,65,95,131,165,195 dan 227 yang membentuk warna putih. Berdasarkan hasil
percobaan, ada layar televise terlihat bahwa pola yang muncul adalah kumpulan garis
putih yang tersebar secara vertical dengan layar berwarna hitam sesuai dengan modul
pattern generator. Sedangkan pada layar osiloskop yang muncul adalah deretan sinyal
sinus yang memiliki frekuensi 7,805 KHz dan tegangan 1,32 volt. Untuk horizontal line
pada periode horizontal keluar frame yaitu nilai ganjil adalah 13,23,33,45,53,65,95,131,
165,173, 195, dan 227. Jadi dominan warna hitam dan garis putih. Ada 14 garis
horizontal bewarna putih di telivisi.

5. Raster

Putih

Hitam

Sinyal raster adalah sinyal yang digunakan untuk menampilkan warna tertentu. Warna
yang ada dan dapat ditampilkan oleh pattern generator adalah warna merah, hijau, dan
biru.Selain itu juga dapat ditampilkan warna gabungan dari warna - warna tersebut.
Berdasarkan teori yang ada diperoleh nilai frekuensi sebesar 4,35 KHz.
Pada raster diatas gambar gelombang yang tertampil terlihat bahwa putih akan lebih
dominan di banding hitam karena pada saat warna hitam muncul garis yang terlihat turun
ke bawah itu menandakan warna hitam akan tertutup oleh warna putih.
6. Color
Pengosongan
Horisontal

Sinyal Warna

Sinkronisasi
Horisontal

Serambi
Belakang

Informasi

Pola color akan menghasilkan warna mulai dari putih hingga hitam. Baris warna adalah
bentuk standar gelombang warna pada layar receiver warna, delapan baris vertikal yang
saling membentuk. Gelombang ini hadir dari 3 warna primer, 3 warna komplementer, putih
dan hitam. Mereka tersusun secara menurun dari luminance dimulai dari kiri ke kanan :
Putih Kuning Cyan Hijau Magenta Merah Biru Hitam
Pada set monochrome, gelombang ini membentuk garis puncak putih pada layar sebelah kiri
kemudian diikuti oleh garis garis abu abu yang berkembang secara progresif makin
gelap dari kiri ke kanan.
Berdasarkan teori yang ada diperoleh nilai frekuensi sebesar 4,4 KHz. Berdasarkan hasil
percobaan yang telah didapatkan, terlihat bahwa warna yang muncul pada layar televise ada
8 warna yang tersusun 2 baris atas dan bawah. Pola color memiliki frekuensi 4,435 KHz dan
tegangan 1 volt

VIII. KESIMPULAN
Berdasarkan teori dan pembahasan, didapatkan kesimpulan bahwa nilai frekuensi antara
teori dan hasil percobaan sangatlah berbeda. Seperti pada praktikum yang telah dilakukan,
terdapat perbedaan frekuensi antara teori dan praktikum. Ini dikarenakan adanya perbedaan
periode yang digunakan.
Setiap Pattern memiliki IF dan pattern generator memproduksi gambar berbeda untuk
menganalisis tentang setting parameter video dan menyelesaikan masalah. gambar pattern
dari pattern generator memiliki beberapa parameter composite video (sync pulse, info, dan
blanking pulse).

IX. SARAN
Berikut adalah saran yang dilakukan agar dapat melakukan praktikum dengan benar :
1. Sebelum melakukan praktikum seharusnya membaca jobsheet dengan benar
2. Mengecek alat-alat yang akan digunakan agar saat praktikum tidak terjadi kesalahan saat
menyusun rangkaian.
3. Amati hasil praktikum dengan baik, kemudian bandingkan dengan teori yang telah
dipahami.

X. Daftar Pustaka
1. Buku Sistem Televisi dan Radio Bab 3
2. PPT Modul Ajar Sistem Video Semester 4
3. https://smka2v.wordpress.com/2013/08/15/frame-pada-televisi.html
4. https://soldrerblogs.blogspot.co.id/2011/09/analisis+frame+dot+pada+televisi.html
