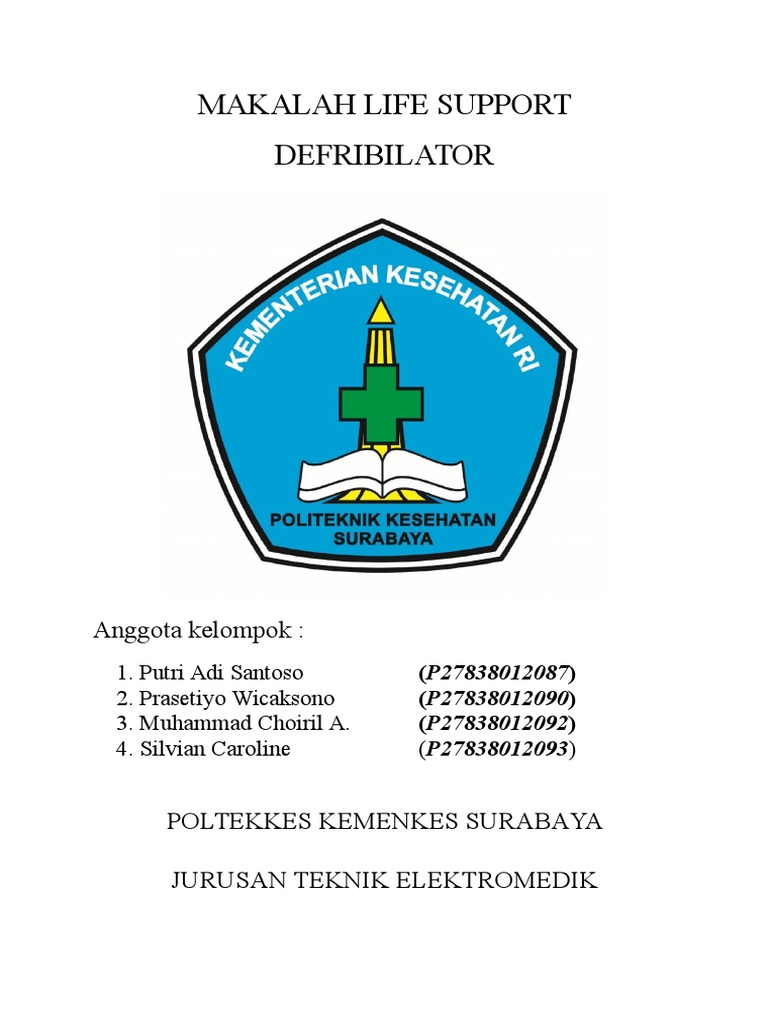

MAKALAH LIFE SUPPORT
DEFRIBILATOR
Anggota kelompok :
1. Putri Adi Santoso
2. Prasetiyo Wicaksono
3. Muhammad Choiril A.
4. Silvian Caroline
(P27838012087)
(P27838012090)
(P27838012092)
(P27838012093)
POLTEKKES KEMENKES SURABAYA
JURUSAN TEKNIK ELEKTROMEDIK
BAB I
PENDAHULUAN
A. Latar belakang
Defribilator
kedokteran
adalah
yang
menghilangkan
suatu
berfungsi
fibrasi
pada
alat
untuk
jantung
pasien yang mengalami gangguan, yaitu
dengan memberikan shock listrik pada
jantung agar dapat bekerja kembali
dengan normal.
Pulsa jantung mempunyai bentuk PQRST diharapkan kembali normal bila
menggunakan alat ini. Dalam keadaan tidak normal bentuk gelombang tidak muncul
dan tidak sesuai dengan standart 1 mV. Kecepatan ritme jantung dipengaruhi oleh
keadaan pasien. dalam keadaan tidak normal/menderita penyakit, bentuk pulsa akan
berubah dan bisa dipengaruhi dari dalam luar tubuh. Energi yang dikehendaki di
setting pada selektor energi. Terjadi pengisian(charging capasitor) sesuai energi yang
dikehendaki. Tombol discharge ditekan yang disimpan atau tertampung pada kapasitor
dibuang ke tubuh pasien melalui paddle defibrilator, apabila alat dilengkapi dengan
syncronizer dischaarge kapasitor akan diatur oleh rangkaian discharge pulsa jantung
pada posisi R.
LIFE SUPPORT | DEFIBRILATOR 2
BAB II
PEMBAHASAN
A. Pengertian defibrilator
defibrilator adalah suatu alat kedokteran yang yang berfungsi untuk
menghilangkan fibrasi pada jantung pasien yang mengalami gangguan, yaitu dengan
memberikan shock listrik pada jantung agar dapat bekerja kembali dengan normal.
Fibrasi terjadi pada daerah atrium, ventrikel dimana signal dari atrium tidak
sampai pada ventrikel, sehingga mengakibatkan jantung bekerja dengan ritme tinggi
dan tidak sepenuhnya bekerja. Hal ini mengakibatkan supply darah pada daerahdaerah yang tidak membutuhkan tidak dapat terpenuhi dan tubuh tidak dapat bekerja
dengan baik.
Terdapat power supply defibrilator yaitu dengan menggunakan signal AC dan
menggunakan signal DC. Output dari defibrilator dari signal AC berupa signal bolakbalik dengan frekuensi pendek. Sedangkan defibrilator dengan signal DC memberikan
signal DC ke jantung melalui sebuah kondensator yang kemudian diberikan ke
jantung secara manual.
B. Blok diagram defibrilator
SAG
LIFE SUPPORT | DEFIBRILATOR
3
MULTIPLIER
PLN
DC POWER
SUPPLY/BATTERY
DRIVER RELAY
PEMBANGKI
T
POWER
CAPASITOR
LCD DAN
INDIKATOR-
KONTROL WAKTU
DISCHARGE
ELEKTROD
A
cara kerja blok diagram :
Secara garis besar cara kerja dari blok diagram diatas adalah tegangan PLN
masuk memberikan tegangan pada blok power supply, outputan dari power supply
digunakan untuk mengisi battery sehingga outputnya berupa tegangan DC. Tegangan
DC ini digunakan pada rangkaian driver relay dan pembangkit tegangan. Pada blok
driver relay berfungsi sebagai control waktu discharge. Dimana kontrol waktu
discgarge ini berfungsi sebagai timer atau lamanya pembuatan muatan pada
kapasitor yang mana akan dibuang menuju padlle atau elektroda. Sedangkan pada
blok pembangkit tegangan digunakan untuk menguatkan tegangan yang nantinya
masuk pada pada blok SAG multiplier. SAG multiplier ini berfungsi sebagai
penyearah, sehingga akan didapatkan tegangan DC yang tinggi. Output dari SAG
multiplier berupa tegangan DC yang tinggi. Dana akan masuk pada blok pengisian
pada power kapasitor. Kemudian diberikan pada elektroda yang sebelumnya diatur
oleh kontrol waktu discharge tadi. Dan dari elektroda atau padlle akan di exposure
pada pasien efek diberikan discharge kapasitor akan memberikan impuls yang kuat
LIFE SUPPORT | DEFIBRILATOR 4
ke jantung dengan harapan agar aktifitas jantung yang semula lemas akan timbul
aktivitas kembali dengan satuan joule.
C. Cara pengoperasian
Ambil paddle dari sisi samping alat
Yakinkan dalam keadaan kering
Beri krim pada permukaan paddle
Tempelkan paddle pada pasien di posisi apeks dan sternum
Tekan tombol energi
Lakukan pengisian dengan menekan satu tombol pada paddle, lalu proses
pengisian dapat dilihat di monitor
Jangan menyentuh pasien
Setelah proses pengisian selesai maka akan terdengar suara beep, pada
display muncul tulisan defribilator ready dan pada tombol paddle akan
menyala
Tekan paddle agar menekan ke tulang
Untuk pengosongan tekan kedua tombol pada paddle secara bersamaan
Lihat pada monitor
Setelah selesai pilih switch pada tombol energy menunjukkan angka 0
Tekan tombol power
REFERENSI
Laporan praktek kerja lapangan oleh dyah khoirunnisa di rumah sakit umum
daerah dr. Moewardi
Laporan praktek kerja lapangan oleh noviyanto putera perdana di rumah sakit
umum daerah dr. Soedono madiun
