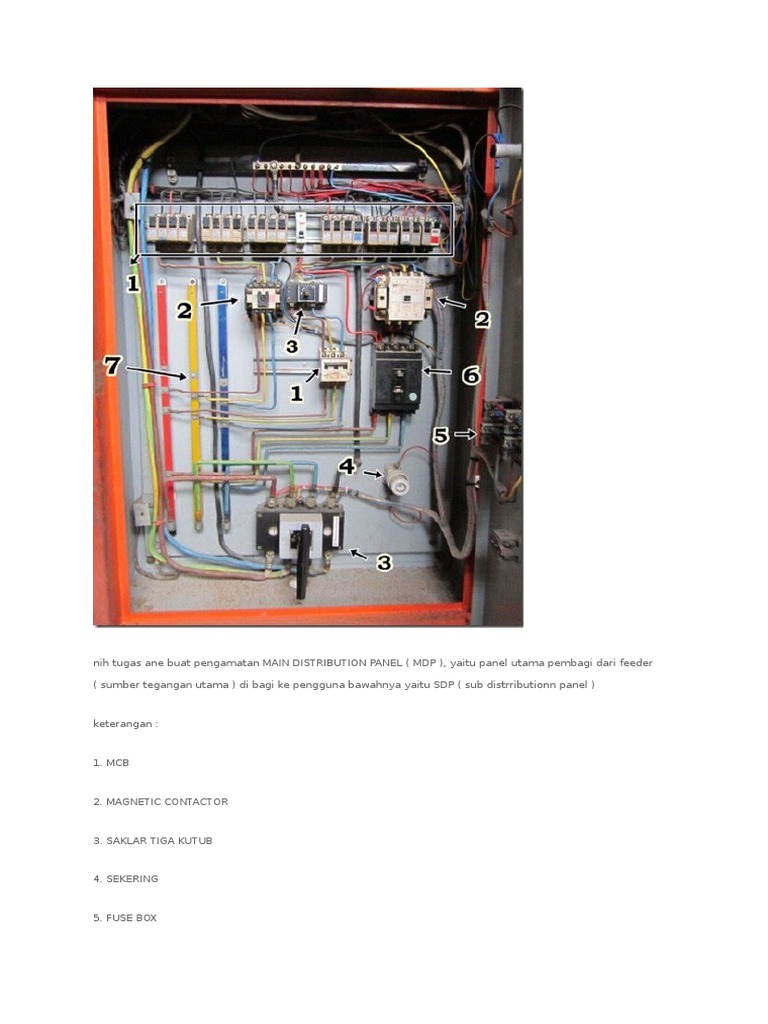

nih tugas ane buat pengamatan MAIN DISTRIBUTION PANEL ( MDP ), yaitu panel utama pembagi dari feeder

( sumber tegangan utama ) di bagi ke pengguna bawahnya yaitu SDP ( sub distrributionn panel )

keterangan :

1. MCB

2. MAGNETIC CONTACTOR

3. SAKLAR TIGA KUTUB

4. SEKERING

5. FUSE BOX

6. NFB ( NO FUSE BREAKER )

7. TERMINAL TEMBAGA

Jenis - Jenis Panel

1.Panel Star Delta Star delta adalah sebuah sistem starting motor untuk starting motor listrik yang paling banyak
dipergunakan adalah sistim star delta Dengan menggunakan star delta starter Lonjakan arus listrik yang terlalu
tinggi bisa dihindarkan. cara kerjanya adalah : saat start awal motor tidak dikenakan tegangan penuh hanya 0.58
dengan cara dihubung bintang/ star. Setelah motor berputar dan arus sudah mulai turun dengan menggunakan
timer arus dipindahkan menjadi segitiga/ delta sehingga tegangan dan arus yang mengalir ke motor menjadi
penuh.

2.Panel Genset AMF-ATS Panel Genset A.M.F - A.T.S (Automatic start and stop Genset). Fungsi Dari
A.M.F(Automatic Main Failure) Adalah: Secara Automatic Menghidupkan (Start) Genset ketika suplai Listrik dari
PLN Gagal / Padam sedangkan Fungsi dari A.T.S (Automatic Transfer Switch) Adalah secara Automatic
Membuka Suplay listrik dari genset dan menutup suplay listrik dari PLN dan sebaliknya membuka suplay listrik
dari PLN dan Menutup suplay listrik dari genset secara Automatic ketika Supay listrik dari PLN kembali
.Beberapa Informasi yang kami butuhkan dari konsumen adalah: A. Berapa Daya/Kapasitas Genset (KVA) &
berapa phasa (1 atau 3 Phasa)? B. Listrik PLN yang terpasang (KVA) & berapa phasa(1 atau 3 Phasa)?

3.Panel Capacitor Bank KEUNTUNGAN MENGUNAKAN PANEL KAPISITOR BANK : - MENURUNKAN BIAYA
LISTIK PLN, - yang ada di KVAR.Bisa turun antara 10%-30% - menurunkan ampere beban motor - menjadikan
kosphi 0,99 - menghilangkan daya induktive yang ada di motor - menjadikan motor dingin dan stabil.

4.Panel Synchronizing Panel automatic / Manual Synchronizing Secara umum fungsi panel synchronizing
adalah proses penggabungan dua atau lebih sumber listrik . untuk memperoleh suatu sumber listrik yang lebih
besar. Synchroun dapat dilakukan antara Genset dengan Genset , Genset dengan PLN atau pun synchroun
pada medium voltage. ketika 2 atau lebih generator sets running bersama untuk mensuplay sebuah system
kelistrikan,Genset tersebut harus disinchronkan secara manual atau automatic sehingga mempunyai phase,
voltage dan dan frekwensi yang sama

5.Panel Water Level Control Rangkaian Water Lever Control ( WLC ) atau rangkaian kontrol level air
merupakan salah satu aplikasi dari rangkaian konvensional dalam bidang tenaga listrik yang diaplikasikan pada
motor listrik khususnya motor induksi untuk pampa air. Fungsi dari rangkaian ini adalah untuk mengontrol level
air dalam sebuah tangki penampungan yang banyak dijumpai di rumah-rumah atau bahkan disebuah industri di
mana pada level tertentu motor listrik atau pompa air akan beroperasi dan pada level tertentu juga pompa air
akan mati. Untuk mengontrol level air dalam tangki penampungan dapat menggunakan dua buah pelampung
yang mana masing-masing dari pelampung tersebut menentukan batas atas dan batas dari level air. Jadi pada
saat anda sedangkan menjalankan pompa air, dengan mengaplikasikan rangkaian Water Level Control pada
pompa air yang anda gunakan, anda tidak perlu menunggu hanya untuk mematikan pompa air pada saat tangki
atau bak air penuh karena apabila air dalam tangki sudah penuh maka pompa akan padam dengan sendirinya
tanpa harus menekan tombol stop. fungsi dari panel pompa WLC adalah: - untuk mentranfer air dari
sumur/tandon ke tangki air cara kerja : mengisi air dari sumur/tandon ke tangki (tempat penampungan air) secara
otomatis motor pompa hidup,secara otomatis untuk mengisi tangki ( tempat Penampungan air) bila air yang ada
di dalam tangki ( tempat penampungan air ) habis motor pompa akan mati secara otomatis berhenti mengisi
tangki (tempat penampungan air) bila air yg di isi ke tangki/tempat penampungan air penuh motor pompa tidak
bekerja / mati secara otomatis. Bila air sumur/tandon habis, pompa motor akan jalan/hidup secara otomatis bila
air sumur/tandon terisi Dengan begitu, Motor Pompa tidak bekerja terus menerus Sehinga tidak terjadi panas
yang berlebihan/kebakaran pada Mesin pompa

6.Panel Distribusi LV.MDP/SDP Fungsi dari low Voltage main distribution panel (LVMDP) adalah sebagai panel
penerima daya/power dari transformer (trafo) dan mendistribusikan power tersebut lebih lanjut ke panel Low
voltage sub distribution (LVSDP), Menggunakan Air Circuit Breaker atau moulded case Circuit Breakers.
sedangkan fungsi Low voltage sub distribution (LVSDP) adalah mendistribusikan power tersebut ke peralatan

electrical. 7.Panel Medium Voltage Panel Medium Voltage / TM/ Cubicle Secara umum Panel Medium Voltage
berfungsi sebagai penghubung dan pemutus saluran listrik (6,6 - 24 KV) dari PLN. Panel ini dilengkapi dengan
anti petir untuk melindungi peralatan electrik. untuk mendapatkan voltage yang diperlukan (380v) dipergunakan
potential transformer stepdown.
