1.

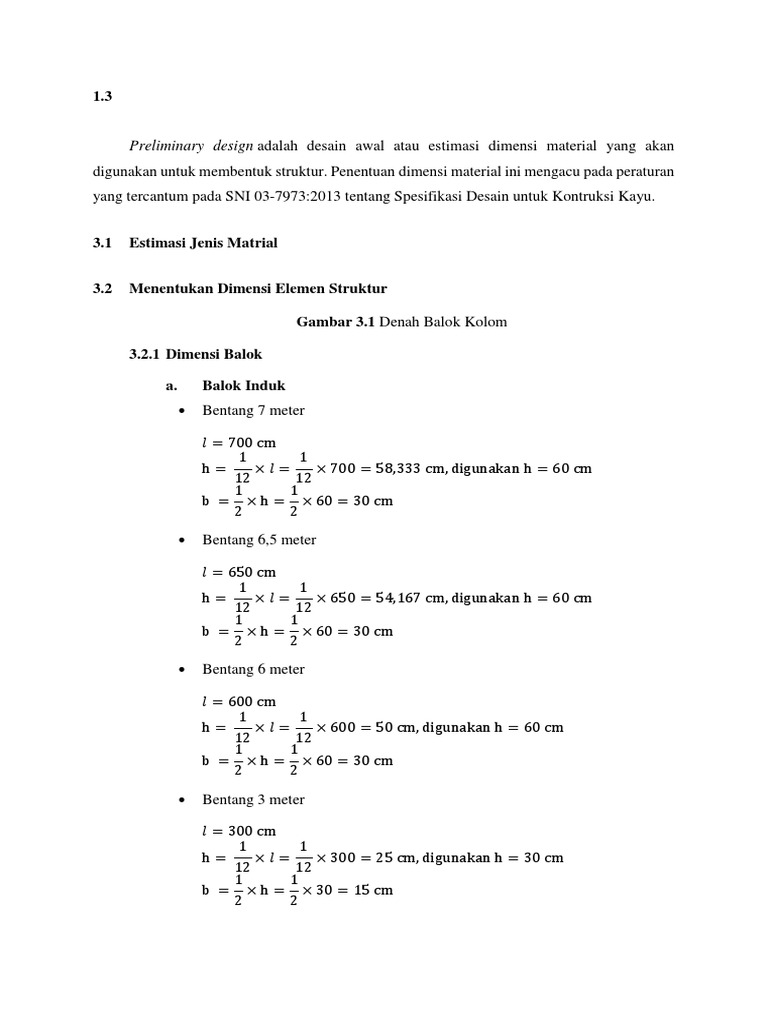

Preliminary design adalah desain awal atau estimasi dimensi material yang akan
digunakan untuk membentuk struktur. Penentuan dimensi material ini mengacu pada peraturan
yang tercantum pada SNI 03-7973:2013 tentang Spesifikasi Desain untuk Kontruksi Kayu.

3.1 Estimasi Jenis Matrial

3.2 Menentukan Dimensi Elemen Struktur

Gambar 3.1 Denah Balok Kolom

3.2.1 Dimensi Balok

a. Balok Induk
Bentang 7 meter

= 700 cm
1 1
h= = 700 = 58,333 cm, digunakan h = 60 cm
12 12
1 1
b = h = 60 = 30 cm
2 2
Bentang 6,5 meter

= 650 cm
1 1
h= = 650 = 54,167 cm, digunakan h = 60 cm
12 12
1 1
b = h = 60 = 30 cm
2 2
Bentang 6 meter

= 600 cm
1 1
h= = 600 = 50 cm, digunakan h = 60 cm
12 12
1 1
b = h = 60 = 30 cm
2 2
Bentang 3 meter

= 300 cm
1 1
h= = 300 = 25 cm, digunakan h = 30 cm
12 12
1 1
b = h = 30 = 15 cm
2 2
 Jadi, dimensi balok induk yang akan digunakan dalam analisis adalah B1
(600 x 300 mm) untuk balok yang memiliki bentang sebesar 7 meter, 6,5 meter,
dan 6 meter, sedangkan balok dengan bentang 3 meter digunakan dimensi B2 (300
x 150 mm).

b. Balok Anak
Penambahan balok anak hanya pada arah sumbu y dengan bentang 6,5 meter

= 650 cm
1 1
h= = 650 = 40,625 cm, digunakan h = 45 cm
16 16
2 2
b = h = 45 = 29,1667 cm, digunakan h = 30 cm
3 3
Jadi, dimensi balok anak yang akan digunakan dalam analisis adalah B3 (450
x 300 mm).

3.2.2 Dimensi Tebal Pelat

Untuk menghitung tebal pelat lantai beton yang akan digunakan dalam analisis,
diambil salah satu pelat lantai yang memiliki luasan terbesar yang nantinya tebal
pelat lantai untuk setiap elemen pelat dibuat tipikal.
 Pelat
6,5x3,5m

Gambar 3.2 Elemen Pelat Lantai yang Ditinjau

Dimana:
B1 : b = 600 mm dan h = 300 mm
Iy : 6500 mm
Ix : 3500 mm
Asumsi tebal pelat (h) = 140 mm

ly 6500
= = = 1.857
lx 3500

Maka perhitungan nilai : yang

1
Eb Ib 4700 30 12 300 6003
1 = = = 3,633
EP Ip 4700 1 3
30 12 6500 140

1
Eb Ib 4700 30 12 300 6003
2 = = = 6,747
EP Ip 4700 1 3
30 12 3500 140

1 + 2 3,633 + 6,747
m = = = 5,191
n 2

Karena , (, ) Maka ketebalan pelat minimum tidak boleh

kurang dari :

ln (0.8 + 1400)
h=
36 + 9
 400
6500 (0.8 + 1400)
=
36 + 9(1.857)

= , , dan tidak noleh kurang dari 90 mm

Bandimgkan dengan tebal asumsi pelat :

, (memenuhi syarat)

Jadi, dimensi pelat lantai yang akan digunakan dalam analisis adalah 140 mm
untuk elemen pelat lantai 2, lantai 3, lantai 4, termasuk pelat dak (atap).

3.2.3 Dimensi Kolom

Untuk menghitung dimensi kolom, dipilih salah satu kolom dengan luas tributary
maksimum, seperti pada Gambar 2.3. Dimensi kolom tersebut akan mewakili dimensi
kolom lainnya (kolom dibuat tipikal untuk menyederhanakan analisi).

Luas
tributary
maksimum
m6,5x3,5m

Gambar 3.3 Luas Tributary Maksimum

Diketahui :
Luas area (A) = 40,625 m2
Kolom (Asumsi = 500x500mm)

Perhitungan beban untuk atap :

Perhitungan beban hidup :
 LL lantai 1 = 100 kg/m2 x 40,625 m2 = 4062,500 kg
Perhitungan beban struktur :
Elemen balok B1 = 0,6m x 0,3m x 16,25m x 2400 kg/m
= 7020,000 kg
Elemen balok B2 = 0,3m x 0,15m x 3 m x 2400 kg/m
= 324,000 kg
Elemen balok B3 = 0,45m x 0,3m x 6,5m x 2400 kg/m
= 2106,000 kg
Elemen plat = 0,14m x 40,625m2 x 2400 kg/m
= 13650,000 kg
Perhitungan beban mati tambahan :
Langit-langit + Pengantungan = 40,625m2 x 18 kg/m2
+ Plafound = 731,250 kg
Instalasi listrik dan Plumbing = 40,625m2 x 20 kg/m2
= 812,500 kg
Spesi = 40,625m2 x 21 kg/m2
= 853,125 kg

Perhitungan beban untuk lantai 2,3,4 :

Perhitungan beban hidup :
LL lantai 2,3,4 = 250 kg/m2 x 40,625 m2 x 3lt
= 30468,750 kg
Perhitungan beban struktur :
Elemen balok B1 = 0,6m x 0,3m x 16,25m x 2400 kg/m x 3lt
= 21060,000 kg
Elemen balok B2 = 0,3m x 0,15m x 3m x 2400 kg/m x 3lt
= 972,000 kg
Elemen balok B3 = 0,45m x 0,3m x 6,5m x 2400 kg/m x 3lt
= 6318,000 kg
Elemen plat = 0,14m x 40,625m2 x 2400 kg/m x 3lt
= 40950,000 kg
Elemen kolom = 0,5m x 0,5m x 3,6m x 2400 kg/m x 3lt
(Asumsi = 500x500mm) = 6480,000 kg
 Perhitungan beban mati tambahan :
Langit-langit + Pengantungan = 40,625m2 x 18 kg/m2 x 3lt
+ Plafound = 2193,750 kg
Instalasi listrik dan Plumbing = 40,625m2 x 20 kg/m2 x 3lt
= 2437,500 kg
Spesi = 40,625m2 x 21 kg/m2 x 3lt
= 2559,375 kg
Penutup lantai (keramik) = 40,625m2 x 48 kg/m2 x 3lt
= 5850,000 kg
Pasangan dinding bata merah =16,25mx3mx0,15mx1700 kg/m3x3lt
= 37293,75 kg
Beban Layan (P) = 186142,500 kg = 1861425,000 N
Tabel 3.1 Rekapitulasi Perhitungan Beban Layan
Area Jenis Beban/Komponen Berat Berat (kg)
Benban Hidup (LL)
Untuk atap 100 kg/m 4062,500
Beban Struktur (DL)
Balok B1, (600x300mm) 2400 kg/m 7020,000
Balok B2, (300x150 mm) 2400 kg/m 324,000
Atap Balok B3, (450x300 mm) 2400 kg/m 2106,000
Pelat (tebal = 140 mm) 2400 kg/m 13650,000
Beban Mati Tambahan (SDL)
Langit-langit + Pengantungan + Plafound 18 kg/m 731,250
Instalasi listrik dan Plumbing 20 kg/m 812,500
spesi 21 kg/m 853,125
Benban Hidup (LL)
Untuk Kantor 250 kg/m 30468,750
Beban Struktur (DL)
Balok B1, (600x300mm) 2400 kg/m 21060,000
Balok B2, (300x150 mm) 2400 kg/m 972,000
Lantai 2 Balok B3, (450x300 mm) 2400 kg/m 6318,000
Lantai 3 Pelat (tebal = 140 mm) 2400 kg/m 40950,000
Lantai 4 Kolom (Asumsi = 500x500mm) 2400 kg/m 6480,000
Beban Mati Tambahan (SDL)
Langit-langit + Pengantungan + Plafound 18 kg/m 2193,750
Instalasi listrik dan Plumbing 20 kg/m 2437,500
spesi 21 kg/m 2559,375
Penutup lantai (keramik) 48 kg/m 5850,000
 Pasangan dinding bata merah 1700 kg/m 12431,250
Total (P) 162724,920
Ptotal
bh x 1,5
0.35fc
1861425,000
bh x 1,5
0.3535
b h 227929,592 mm2

Bandingkan dengan dimensi kolom asumsi = 500 x500 = 250000 mm2 :

, (memenuhi syarat), Jadi, dimensi kolom yang
akan digunakan dalam analisis adalah K1 500x500 mm untuk setiap elemen kolom.

3.2.4 Dimensi Tangga

Berdasarkan gambar tersebut, berikut perhitungan dimensi tangga :

T 1,75
tan = = = 0,583 T = 0,583. I
I 3
Dimana, I = lebar injakan, dan T = tinggi injakan
Diambil satu langkah orang = 61cm 2.T + I = 61cm
2.T + I = 61cm 2.0,583.I + I = 61cm 2,166.I = 61cm
Jadi, I = 28,163 cm, dipakai lebar injakan = 30 cm
T = 0,583. I =0,583(30) = 17,5 cm,
Jadi, dipakai tinggi injakan = 17,5 cm.

Dengan tebal pelat anak tangga dan pelat bordes adalah = mm

 Gambar 3.4 Rencana visual Tangga 2D

Untuk analisis tangga, dimasukan juga beban mati tambahan yang berkerja
merata pada pelat yaitu :

Berat anak tangga = (T/2)*2400 kg/m3 = 192 kg/m2

Spesi = 21 kg/m2
Penutup lantai (keramik) = 48 kg/m2
Total beban mati tambahan (SDL) pada pelat tangga = 261 kg/m2

3.2.5 Resume Dimensi Elemen Struktur

Tabel 3.2 Resume Dimensi Elemen Struktur

Elemen struktur Dimensi (cm)

B1 (balok induk) 60 x 30
B2 (balok induk) 30 x 15
B3 (balok anak) 45 x 30

S1 (Pelat lantai) 14 (tebal)

S1 (Pelat bordes) 14 (tebal)

S1 (Pelat tangga) 14 (tebal)

K1 (Kolom) 50 x 50

Gambar 3.6 Resume Elemen Struktur

Gambar 3.7 Resume Elemen Struktur 3D
