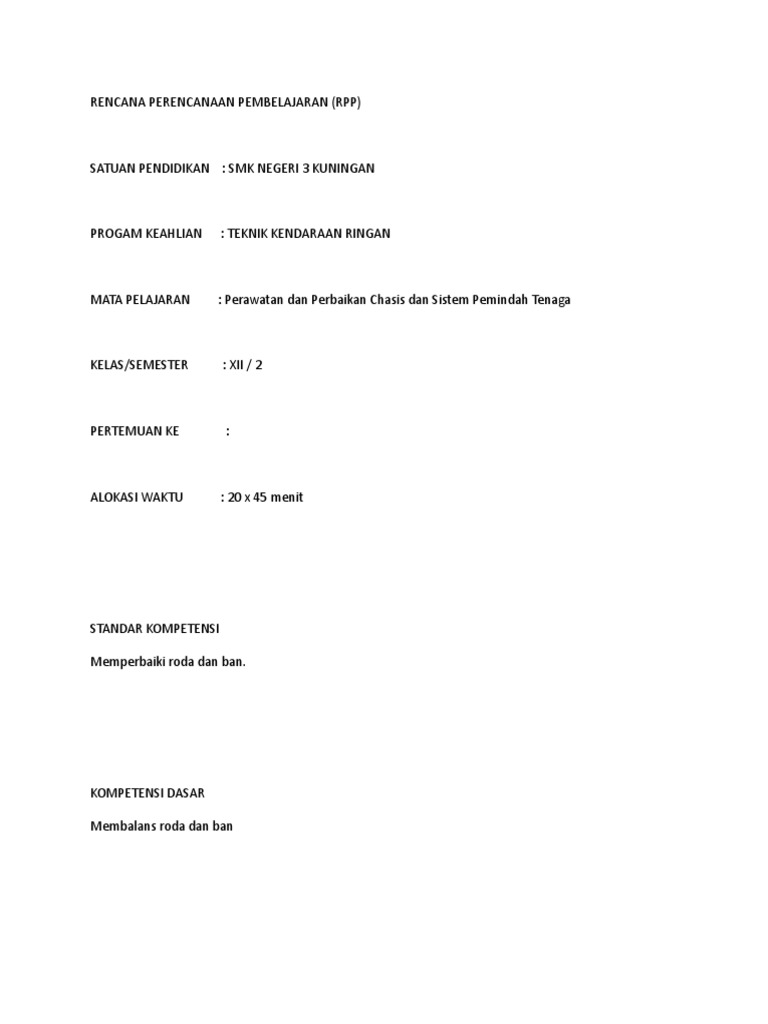

MATA PELAJARAN : Perawatan dan Perbaikan Chasis dan Sistem Pemindah Tenaga
KELAS/SEMESTER : XII / 2
PERTEMUAN KE :
STANDAR KOMPETENSI
KOMPETENSI DASAR
Setelah melaksanakan proses pembelajaran, siswa memiliki kompetensi dasar tentang membalans roda
dan ban dengan kognitif level aplikasi, psikomotor level respon terbimbing dan afektif level merespon.
INDIKATOR
KOGNITIF
Cara membalans tanpa melepas roda dari mobil (on the car balancing) dijelaskan.
Cara membalans melepas roda dari mobil (off the car balancing) dijelaskan.
Cara melepas adaptor dari poros utama dinamik wheel balancer dengan memutarkan mur pengikat
dijelaskan.
Cara mengeset gram meter dalam keadaan mesin berjalan pada kedudukan O dijelaskan.
Cara mengeet Phase meter dalam keadaan berjalan pada kedudukan 0 dijelaskan.
Cara memasang roda pada adaptor ke sumbu utama dari mesin penyeimbang dijelaskan.
Cara memberi tanda pada roda dengan kapur sesuai dengan pembagian skala yang terdapat pada poros
utama dijelaskan.
Cara mengatur rim diameter selector sesuai dengan garis tengah ban/roda.
Cara membaca jumlah gram bobot penyeimbang pada gram meter dijelaskan.
Cara menghentikan alat penyeimbang dengan menekan tombol hingga berhenti dijelaskan.
Cara menyocokan angka dari phase meter dengan angka pada sumbu utama, roda diputar dengan
tangan dijelaskan.
Cara melepaskan adaptor dari poros utama pesawat penyeimbang roda dijelaskan.
Persiapan
Kunci roda.
Kunci/sendok ban.
Dongkrak.
Lap/majun.
Bahan :
Manusia
Sarung tangan biasa jenis bahan kain yang bersih untuk membongkar bahan kerja digunakan
Sarung tangan jenis bahan karet yang bersih dipakai ketika memeriksa benda kerja digunakan
Sarung tangan biasa jenis bahan kain yang bersih untuk memasang bahan kerja digunakan
Sarung tangan jenis bahan karet yang bersih untuk mengetes benda kerja digunakan
Alat
Alat kerja yang bersih dari kotoran debu digunakan, jika masih terdapat kotoran debu dibersihkan.
Penempatan alat kerja disebelah kiri dan alat ukur disebelah kanan pada meja kerja dilaksanakan.
Bahan
Kerusakan bahan dari goresan akibat alat praktek atau benda lain dijaga.
Proses Kerja
Penyetelan :
Pada saat roda dibalans penggerak (drive wheel), gerakkan roda dengan tenaga mesin dan kecepatan
ditambah atau dikurangi secara bertahap. Perhatikan agar kendaraan jangan sampai berjalan.
Pada kendaraan dengan wheel cap, dilakukan perbaikan dengan wheel cap terpasang.
Setelah roda dibalans, tanda pemasangan dibuat pada hub dan roda sehingga pada waktu
pembongkaran dan pemasangan ban dari pelek untuk selanjutnya tidak berubah posisi.
Pembongkaran :
Roda dilepaskan dari hubungan porosnya dengan membuka mur-murnya secara menyilang.
Kotoran atau bobot penyeimbang dari roda dibersihkan dengan wheel plier (penjepit khusus).
Tekanan ban diperiksa supaya sesuai dengan spesifikasi.
Adaptor dari poros utama dinamik wheel balancer dilepas dengan memutarkan mur pengikat.
Penyetelan :
Pemasangan :
Roda dipasangkan kembali ke poros hubungan roda dan memasangkan mur-murnya secara menyilang.
balans statik :
pembongkaran :
Roda dilepaskan dari hubungan porosnya dengan membuka mur-murnya secara menyilang.
Seluruh masa bobot yang ada pada pelek sebelum dilakukan penyeimbangan dilepaskan.
Penyetelan :
Keseimbangan statis roda diperbaiki, yaitu dengan cara bobot timah dijepitkan pada pelek, berlawanan
dengan posisi bagian yang berat.
Roda diperiksa dengan keseimbangan dinamik, apabila keseimbangan statis tidak baik.
Pemasangan :
Roda dipasangkan kembali ke poros hubungan roda dan memasangkan mur-murnya secara menyilang.
balans dinamik :
pembongkaran :
Roda dilepaskan dari hubungan porosnya dengan membuka mur-murnya secara menyilang.
Kotoran atau bobot penyeimbang dari roda dibersihkan dengan wheel plier (penjepit khusus).
Tekanan ban diperiksa supaya sesuai dengan spesifikasi.
Penyetelan :
Adaptor dari poros utama dinamik wheel balancer dilepas dengan memutarkan mur pengikat.
Setelah jumlah pemegang universal pada adaptor sesuai dengan jumlah lubang baut dari roda
(misalnya : 4,5 atau 3 lubang). Roda gigi 1 tepat pada 0, roda gigi yang lain tepat pada tanda panah
(sesuai dengan jumlah lubang yang diperlukan).
Tangkai universal disetel dengan jalan memutarkan salah satu gigi universal sesuai dengan lubang-lubang
baut roda dan roda gigi yang akan ikut berputar.
Roda pada adaptor dipasang di atas penyangga roda Catatan : Bila lubang baut pada roda mempunyai
garis tengah lebih besar dari universal dapat dipergunakan selongsong yang tersedia.
Roda yang telah terpasang pada adaptor ke sumbu utama dari mesin penyeimbang dipasang.
Mur pengikat pada sumbu utama dengan kekuatan tangan (tidak boleh dengan alat-alat lain) dikeraskan
dengan memutar roda dengan tangan.
Pada roda diberi tanda dengan kapur sesuai dengan pembagian skala yang terdapat pada poros utama.
Rim width selector diatur sesuai dengan ukuran lebar dari ban/roda.
Catatan :
Tombol off alat penyeimbang dan mengerem ditekan sampai roda berhenti.
Angka dari phase meter dicocokkan dengan angka pada sumbu utama, roda diputar dengan tangan.
Bobot penyeimbang pada roda dipasang sesuai dengan berat dan tempat dari pembacaan gram
meter/phase meter. Setelah adaptor dan roda dilepas dari poros utama.
Pembebanan balancing dicek dengan menghidupkan kembali pesawat penyeimbang, sampai jarum gram
meter harus berada pada daerah hijau.
Catatan : Apabila jarum gram meter tidak berada pada daerah hijau maka pengukuran harus dimulai
kembali seperti semula.
Pemasangan :
Hasil kerja
Pada rpm 80 km/ jam tidak ada suara dari kemudi atau roda.
Waktu kerja
Melakukan proses kerja on the car balancing, off the car balancing, balans statik, dan balans dinamik
dilaksanakan dalam waktu 2 x 45 menit.
MATERI PEMBELAJARAN
balans statik.
balans dinamik.
balans tanpa melepas roda dari mobil (on the car balancing).
balans statik.
balans dinamik.
KOGNITIF
Kegiatan awal:
Guru membuka pembelajaran sambil memberi pengarahan dan motivasi kepada siswa, kemudian
menjelaskan sekilas materi sebelumnya yang berkaitan dengan materi yang akan dibahas, siswa
memperhatikan dan mempersiapkan peralatan belajar. (3 menit)
Kegiatan inti:
Guru menunjukkan gambar roda pada mobil yang bergesekan dengan jalan. Siswa diminta untuk
memperhatikan tekanan yang diberikan mobil terhadap jalan dan roda yang bergesekan dengan jalan
yang menggambarkan prinsip kerja dari roda. Kemudian guru memberikan pertanyaan yang mengarah
kepada prinsip kerja roda. Siswa diminta menjelaskan prinsip kerja roda. (5 menit)
Guru menunjukkan gambar tentang faktor-faktor penyebab keausan ban. Siswa diminta untuk
memperhatikan faktor-faktor penyebab keausan ban dari gambar tersebut. Kemudian guru memberikan
pertanyaan yang mengarah kepada faktor-faktor penyebabkeausan ban. Siswa diminta menjelaskan
penyebabkeausan ban. (5 menit)
Guru menunjukkan animasi roda yang sedang berputar. Siswa diminta untuk memperhatikan putaran
roda apakah seimbang atau tidak seimbang. Kemudian guru memberikan pertanyaan yang mengarah
kepada fungsi balans roda. Siswa diminta menjelaskan fungsi balans roda.(5 menit)
Guru menunjukan gambar tipe-tipe balans roda. Siswa diminta memperhatikan perbedaan tipe balans
roda pada gambar tersebut. Kemudian guru memberikan pertanyaan yang mengarah kepada tipe-tipe
balans roda. Siswa diminta menyebutkan tipe-tipe balans roda. (4 menit)
Guru menunjukan gambar macam-macam balans roda. Siswa diminta memperhatikan perbedaan
macam-macam balans roda pada gambar tersebut. Kemudian guru memberikan pertanyaan yang
mengarah kepada macam-macam balans roda. Siswa diminta menyebutkan macam-macam balans roda.
(4 menit)
Guru menunjukkan gambar peralatan balans roda dilengkapi nomor dan nama alat pada gambar. Siswa
diminta untuk memperhatikan bentuk dan nama dari peralatan balans roda pada gambar tersebut.
Kemudian guru memberikan pertanyaan yang mengarah kepada penggunaan peralatan balans roda.
Siswa diminta menjelaskan penggunaan peralatan balans roda. (6 menit)
Guru menunjukkan animasi sebuah roda yang berputar pada porosnya dan berhenti disetiap posisi.
Siswa diminta untuk memperhatikan dan memperkirakan jika berat roda didistribusikan merata pada
poros roda pada gambar tersebut. Kemudian guru memberikan pertanyaan yang mengarah kepada
definisibalans statik. Siswa diminta menjelaskan definisibalans statik. (5 menit)
Guru menunjukan animasi sebuah roda berputar pada porosnya dan tidak ada getaran pada samping
kanan atau kiri. Siswa diminta untuk memperhatikan keseimbangan bobotpada samping kiri dan kanan
pada gambar tersebut. Kemudian guru memberikan pertanyaan yang mengarah kepada definisi balans
dinamik. Siswa menjelaskan definisi balans dinamik. (5 menit)
Guru menunjukkan gambar langkah langkah balans roda tanpa melepas roda dari mobil (on the car
balancing) dilengkapi dengan nomor dan langkah-langkah pada gambar. Siswa diminta untuk
memperhatikan nama danlangkah-langkah caraon the car balancing. Pada gambar tersebut. Kemudian
guru memberikan pertanyaan yang mengarah kepada caraon the car balancing. Siswa diminta
menjelaskan caraon the car balancing. (6 menit)
Guru menunjukkan gambar langkah langkah balans roda dengan melepas roda dari mobil (off the car
balancing) dilengkapi dengan nomor dan langkah-langkah pada gambar. Siswa diminta untuk
memperhatikan nama danlangkah-langkah caraoff the car balancing. Pada gambar tersebut. Kemudian
guru memberikan pertanyaan yang mengarah kepada caraoff the car balancing. Siswa diminta
menjelaskan caraoff the car balancing. (6 menit)
Guru menunjukkan gambar langkah-langkah balans statik dilengkapi dengan nomor dan langkah-langkah
pada gambar. Siswa diminta untuk memperhatikan nama danlangkah-langkah cara membalans statik
pada gambar tersebut. Kemudian guru memberikan pertanyaan yang mengarah kepada cara membalans
statik . Siswa diminta menjelaskan cara membalans statik . (6 menit)
Guru menunjukkan gambar langkah-langkah balans dinamik dilengkapi dengan nomor dan langkah-
langkah pada gambar. Siswa diminta untuk memperhatikan nama dan langkah-langkahcara membalans
dinamik pada gambar tersebut. Kemudian guru memberikan pertanyaan yang mengarah kepada cara
membalans dinamik . Siswa diminta menjelaskan cara membalans dinamik . (6 menit)
Kegiatan Akhir
Guru mengulas ulang secara garis besar materi yang telah disampaikan. (3 menit)
Guru memberikan kesempatan bertanya atau memberikan pertanyaan kepada siswa mengenai seluruh
materi pembelajaran yang telah disampaikan. (5 menit)
Guru memberikan penugasan kepada siswa yang berhubungan dengan materi pembelajaran yang telah
disampaikan. (3 menit)
Guru memberikan pengarahan dan informasi tentang materi pembelajaran untuk pertemuan yang akan
datang. (3 menit)
Alat / Media
OHP
Note book
Papan tulis
Gambar komponen
Sumber belajar
PT. Toyota Astra Motor. (1995). New Step 1 Training Manual, PT. Toyota Astra Motor; Jakarta.
Manual Toyota.
Manual Suzuki.
Manual Mitsubishi.
PENILAIAN
KOGNITIF
Test praktek
ALAT EVALUASI
No
Ya Tidak
1 Persiapan
Alat spesifikasi
Jack stand.
Kunci roda.
Kunci ban.a
Dongkrak.
Bahan
Keselamatan Kerja
Manusia
Sarung tangan biasa jenis bahan kain yang bersih untuk membongkar bahan kerja digunakan
Sarung tangan jenis bahan karet yang bersih dipakai ketika memeriksa benda kerja digunakan
Sarung tangan biasa jenis bahan kain yang bersih untuk memasang bahan kerja digunakan
Sarung tangan jenis bahan karet yang bersih untuk mengetes benda kerja digunakan
Alat
Penyediaan alat kerja sesuai dengan prosedur dilaksanakan.
Alat kerja yang bersih dari kotoran debu digunakan, jika masih terdapat kotoran debu dibersihkan.
Penempatan alat kerja disebelah kiri dan alat ukur disebelah kanan pada meja kerja dilaksanakan.
Bahan
Kerusakan bahan dari goresan akibat alat praktek atau benda lain dijaga.
2 Langkah kerja
Penyetelan :
Dengan standar operasional prosedur penopangan menggunakan jack stand pada chasis kendaraan.
Pada saat roda dibalans penggerak (drive wheel), gerakkan roda dengan tenaga mesin dan kecepatan
ditambah atau dikurangi secara bertahap. Perhatikan agar kendaraan jangan sampai berjalan.
Pada kendaraan dengan wheel cap, dilakukan perbaikan dengan wheel cap terpasang.
Setelah roda dibalans, tanda pemasangan dibuat pada hub dan roda sehingga pada waktu
pembongkaran dan pemasangan ban dari pelek untuk selanjutnya tidak berubah posisi.
Pembongkaran :
Dengan standar operasional prosedur Lokasi penopangan menggunakan dongkrak pada chasis
kendaraan
Dengan standar operasional prosedur penopangan menggunakan jack stand pada chasis kendaraan.
Roda dilepaskan dari hubungan porosnya dengan membuka mur-murnya secara menyilang.
Posisikan kendaraan pada tempat yang rata. Janganlupa berilah pengganjal pada roda belakang.
Lakukanpemeriksaandandiskusikanmengenaikondisiroda,
kemungkinanpenyebabkerusakan,kemungkinanperbaikan serta kemungkinan akibat jika kerusakan
terjadi dan dibiarkan!
Kotoran atau bobot penyeimbang dari roda dibersihkan dengan wheel plier (penjepit khusus).
Adaptor dari poros utama dinamik wheel balancer dilepas dengan memutarkan mur pengikat.
Penyetelan :
Roda dipasangkan kembali ke poros hubungan roda dan memasangkan mur-murnya secara menyilang.
Tempatkan roda pada lubang baut-baut roda sehingga posisinya tepat dan benar sesuai dengan tanda
pemasangannya.
Keraskan mur roda dengan urutan seperti pada gambar disampingini, Torsi:600kgf-cm(59N.m;43lbf.ft).
Kencangkan setiap mur roda dengan kunci mur roda dan periksa jika ada yang kendor.
Jikaadayanglonggar,kencangkansampaiputaranyang ditentukan.
Dengan standar operasional prosedur dongkraklah kendaraan dan kemudian ambil stand dari bawah
kendaraan.
balans statik :
pembongkaran :
Roda dilepaskan dari hubungan porosnya dengan membuka mur-murnya secara menyilang.
Posisikan kendaraan pada tempat yang rata. Janganlupa berilah pengganjal pada roda belakang.
Dongkrak mobil dan naikkan as depan kemudian dijamin dengan jack stand pada bagian yang aman di
dekat roda yang akan dilepas.
Lakukanpemeriksaandandiskusikanmengenaikondisiroda,
kemungkinanpenyebabkerusakan,kemungkinanperbaikan serta kemungkinan akibat jika
kerusakan terjadi dan dibiarkan!
Seluruh masa bobot yang ada pada pelek sebelum dilakukan penyeimbangan dilepaskan.
Penyetelan :
Keseimbangan statis roda diperbaiki, yaitu dengan cara bobot timah dijepitkan pada pelek, berlawanan
dengan posisi bagian yang berat.
Roda diperiksa dengan keseimbangan dinamik, apabila keseimbangan statis tidak baik.
Pemasangan :
Roda dipasangkan kembali ke poros hubungan roda dan memasangkan mur-murnya secara menyilang.
Tempatkan roda pada lubang baut-baut roda sehingga posisinya tepat dan benar sesuai dengan tanda
pemasangannya.
Keraskan mur roda dengan urutan seperti pada gambar disampingini, Torsi:600kgf-cm(59N.m;43lbf.ft).
Kencangkan setiap mur roda dengan kunci mur roda dan periksa jika ada yang kendor.
Jikaadayanglonggar,kencangkansampaiputaranyang ditentukan.
Dengan standar operasional prosedur dongkraklah kendaraan dan kemudian ambil stand dari bawah
kendaraan.
balans dinamik :
pembongkaran :
Roda dilepaskan dari hubungan porosnya dengan membuka mur-murnya secara menyilang.
Posisikan kendaraan pada tempat yang rata. Janganlupa berilah pengganjal pada roda belakang.
Dongkrak mobil dan naikkan as depan kemudian dijamin dengan jack stand pada bagian yang aman di
dekat roda yang akan dilepas.
Lakukanpemeriksaandandiskusikanmengenaikondisiroda,
kemungkinanpenyebabkerusakan,kemungkinanperbaikan serta kemungkinan akibat jika
kerusakan terjadi dan dibiarkan!
Kotoran atau bobot penyeimbang dari roda dibersihkan dengan wheel plier (penjepit khusus).
Adaptor dari poros utama dinamik wheel balancer dilepas dengan memutarkan mur pengikat.
Setelah jumlah pemegang universal pada adaptor sesuai dengan jumlah lubang baut dari roda
(misalnya : 4,5 atau 3 lubang). Roda gigi 1 tepat pada 0, roda gigi yang lain tepat pada tanda panah
(sesuai dengan jumlah lubang yang diperlukan).
Tangkai universal disetel dengan jalan memutarkan salah satu gigi universal sesuai dengan lubang-lubang
baut roda dan roda gigi yang akan ikut berputar.
Roda pada adaptor dipasang di atas penyangga roda Catatan : Bila lubang baut pada roda mempunyai
garis tengah lebih besar dari universal dapat dipergunakan selongsong yang tersedia.
Roda yang telah terpasang pada adaptor ke sumbu utama dari mesin penyeimbang dipasang.
Mur pengikat pada sumbu utama dengan kekuatan tangan (tidak boleh dengan alat-alat lain) dikeraskan
dengan memutar roda dengan tangan.
Pada roda diberi tanda dengan kapur sesuai dengan pembagian skala yang terdapat pada poros utama.
Rim width selector diatur sesuai dengan ukuran lebar dari ban/roda.
Catatan :
Pada angka 1 untuk penyeimbang roda bagian luar
Tombol off alat penyeimbang dan mengerem ditekan sampai roda berhenti.
Angka dari phase meter dicocokkan dengan angka pada sumbu utama, roda diputar dengan tangan.
Bobot penyeimbang pada roda dipasang sesuai dengan berat dan tempat dari pembacaan gram
meter/phase meter. Setelah adaptor dan roda dilepas dari poros utama.
Pembebanan balancing dicek dengan menghidupkan kembali pesawat penyeimbang, sampai jarum gram
meter harus berada pada daerah hijau.
Catatan : Apabila jarum gram meter tidak berada pada daerah hijau maka pengukuran harus dimulai
kembali seperti semula.
Pemasangan :
3 Hasil kerja
Pada saat kemudi lurus mobil tidak menarik kekiri atau ke kanan.
Pada rpm 80 km/ jam tidak ada suara dari kemudi atau roda.
