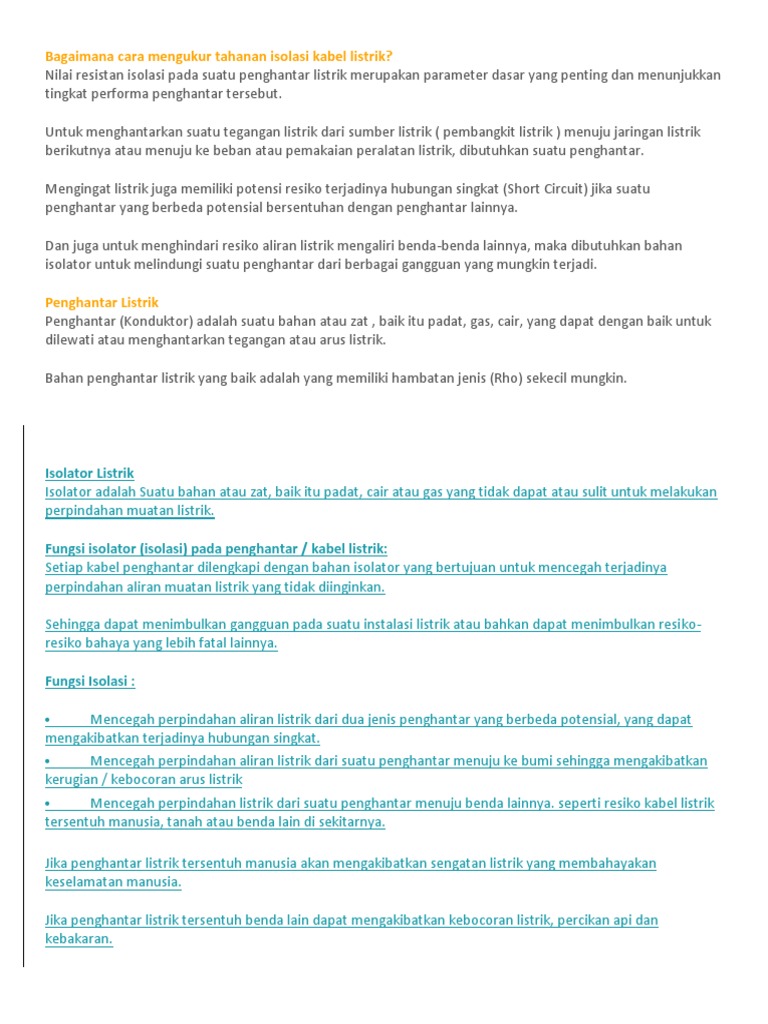

Bagaimana cara mengukur tahanan isolasi kabel listrik?

Nilai resistan isolasi pada suatu penghantar listrik merupakan parameter dasar yang penting dan menunjukkan
tingkat performa penghantar tersebut.

Untuk menghantarkan suatu tegangan listrik dari sumber listrik ( pembangkit listrik ) menuju jaringan listrik
berikutnya atau menuju ke beban atau pemakaian peralatan listrik, dibutuhkan suatu penghantar.

Mengingat listrik juga memiliki potensi resiko terjadinya hubungan singkat (Short Circuit) jika suatu
penghantar yang berbeda potensial bersentuhan dengan penghantar lainnya.

Dan juga untuk menghindari resiko aliran listrik mengaliri benda-benda lainnya, maka dibutuhkan bahan
isolator untuk melindungi suatu penghantar dari berbagai gangguan yang mungkin terjadi.

Penghantar Listrik
Penghantar (Konduktor) adalah suatu bahan atau zat , baik itu padat, gas, cair, yang dapat dengan baik untuk
dilewati atau menghantarkan tegangan atau arus listrik.

Bahan penghantar listrik yang baik adalah yang memiliki hambatan jenis (Rho) sekecil mungkin.

Isolator Listrik
Isolator adalah Suatu bahan atau zat, baik itu padat, cair atau gas yang tidak dapat atau sulit untuk melakukan
perpindahan muatan listrik.

Fungsi isolator (isolasi) pada penghantar / kabel listrik:

Setiap kabel penghantar dilengkapi dengan bahan isolator yang bertujuan untuk mencegah terjadinya
perpindahan aliran muatan listrik yang tidak diinginkan.

Sehingga dapat menimbulkan gangguan pada suatu instalasi listrik atau bahkan dapat menimbulkan resiko-
resiko bahaya yang lebih fatal lainnya.

Fungsi Isolasi :

 Mencegah perpindahan aliran listrik dari dua jenis penghantar yang berbeda potensial, yang dapat
mengakibatkan terjadinya hubungan singkat.
 Mencegah perpindahan aliran listrik dari suatu penghantar menuju ke bumi sehingga mengakibatkan
kerugian / kebocoran arus listrik
 Mencegah perpindahan listrik dari suatu penghantar menuju benda lainnya. seperti resiko kabel listrik
tersentuh manusia, tanah atau benda lain di sekitarnya.

Jika penghantar listrik tersentuh manusia akan mengakibatkan sengatan listrik yang membahayakan
keselamatan manusia.

Jika penghantar listrik tersentuh benda lain dapat mengakibatkan kebocoran listrik, percikan api dan
kebakaran.
Mengapa terdapat jaringan listrik yang tidak menggunakan isolasi?

Udara termasuk bahan isolasi yang paling baik

Selain bahan isolasi yang biasa menyelubungi suatu kabel penghantar, kita juga memiliki suatu bahan isolasi
yang baik untuk mencegah terjadinya kebocoran listrik, yaitu Udara.

Sehingga, pada suatu jaringan listrik yang terpasang diudara meski menggunakan kabel atau penghantar listrik
tanpa selubung (Tanpa diisolasi), masih tetap terisolasi oleh udara dan tidak sampai membahayakan kita dan
benda lainnya.

Kabel penghantar listrik pada suatu instalasi listrik, dilengkapi dengan selubung isolasi yang bertujuan untuk
mencegah berbagai gangguan dan bahaya lainnya.

Bagaimana mengetahui bahwa Isolasi kabel listrik dalam keadaan baik?

Untuk mengetahui bahwa isolasi kabel listrik dalam keadaan baik, dan berfungsi untuk mencegah kebocoran
listrik, maka setiap isolasi listrik harus memiliki nilai tahanan minimum 1000 ohm dikali tegangan listrik kabel
tersebut.

Nilai resistan minimum suatu isolasi

Isolasi yang baik ditentukan dari nilai resistansinya. Semakin besar nilai resistan isolasi semakin baik pula
fungsi isolasi tersebut.

Oleh karena itu, perlu dilakukan pemeriksaan dan pengukuran setiap isolasi suatu penghantar listrik, apakah
masih memiliki nilai resistansi yang baik atau tidak.

Nilai resistansi isolasi pada suatu kabel atau penghantar listrik memiliki nilai minimum yaitu :

1000 ohm x tegangan listrik yang dialiri penghantar tersebut.

Contoh :
Jika suatu penghantar listrik berisolasi, mengalirkan tegangan listrik sebesar 380 volt, maka nilai minimum
resistan isolasinya adalah : 1000 ohm x 380 volt = 380.000 ohm (380 kilo ohm)

Pentingnya Pengujian isolasi (Insulation Test)

Kenapa perlu dilakukan pengujian nilai tahanan atau resistan isolasi (Insulation test) pada suatu kabel
penghantar listrik?

Pengukuran tahanan isolasi kabel perlu dilakukan, karena :

 Nilai resistan isolasi suatu kabel penghantar listrik adalah parameter performa kelistrikan yang paling
dasar
 Kabel yang memiliki isolasi dengan nilai resistan dibawah nilai minimum, akan menyebabkan berbagai
gangguan listrik, seperti kebocoran arus listrik, hubungan singkat (Short Circuit), kebakaran dan bahkan
kecelakan lain yang lebih fatal
 Oleh karena itulah perlu dilakukan pengujian /pengukuran nilai resistan isolasi, dan dilakukan secara
berkala.
Bagaimana cara mengukur tahanan isolasi kabel listrik?

Metode atau cara pegukuran isolasi (Insulation Test)

Pengujian nilai resistan atau tahanan isolasi merupakan hal yang harus dilakukan untuk mengetahui tingkat
degradasi dari kemampuan resistansi suatu sistem isolasi.

Metode atau cara yang umumnya dilakukan untuk melakukan pengujian isolasi ini, adalah dengan
memberikan tegangan yang memiliki nilai yang lebih tinggi dari tegangan yang biasa mengaliri penghantar
tersebut.

Sebelum melakukan pengukuran, Pastikan Kondisi Kabel yang akan diukur:

 Pastikan sumber listrik sudah terputus (Off)

 Lepaskan Kabel dari terminal atau sambungan.
 Pisahkan Kabel satu persatu.
 Pastikan Kabel yang akan diukur tidak bersentuhan dengan material lainnya.

Faktor penyebab menurunnya nilai resistan isolasi

Nilai resistan atau tahanan isolasi suatu penghantar listrik akan mengalami penurunan dari waktu ke waktu,
tergantung dari kondisi lingkungan, kelembaban, humidity, debu, suhu, air, gangguan tekanan, dan faktor
lainnya.

Oleh karena itu perlu dilakukan pengujian secara berkala. Kegagalan nilai resistan isolasi diindikasikan oleh
kebocoran arus listrik yang terjadi.

Kebocoran arus listrik

Setiap isolasi memiliki tingkat kebocoran arus listrik, tergantung dari nilai resistansi isolasinya, semakin besar
nilai resistan atau tahanan isolasi, akan semakin kecil nilai kebocoran arus yang terjadi.

Tegangan listrik yang tinggi menghasilkan arus yang melalui isolasi tersebut.

Jumlah arus bocor pada kabel listrik, tergantung dari:

 Besar tegangan yang diberikan

 Kapasitansi sistem
 Total nilai resistansi
 Suhu material

Tiga jenis kebocoran arus , antara lain:

1. Kebocoran absorsi polarisasi (IA)

2. Kebocoran Konduktif (IL)
3. Kebocoran Pengisian Kapasitif (IC)
 Kebocoran Listrik

Kebocoran absorsi polarisasi (IA)

 Molekul material terpolarisai pada meterial dielektrik

 Kapasitif rendah, arus tinggi untuk beberapa detik kemudian turun ke nol
 Kapasitif tinggi, arus tinggi untuk waktu yang lama kemudian turun ke nilai tertentu (tidak nol) dalam
waktu yang lama, bahkan mungkin tidak turun.

Kebocoran konduktif (IL)

 Arus normal yang mengalir melalui isolasi

 Bertambah seiring dengan turunnya kemampuan isolasi dan inilah yang paling penting

Kebocoran pengisian kapasitif (IC)

Konduktor-konduktor yang terisolasi dan saling berdekatan berlaku seperti kapasitor.

Arus yang diserap

 Arus yang diserap tergantung dari material isolator yang digunakan, beberapa material isolator
memiliki molekul yang akan bereaksi terhadap paparan medan tegangan.
 Jika dibandingkan dengan arus pengisian/kapasitif, arus diserap ini lebih lambat.
 Pengaruh arus pengisian dan arus diserap dalam pengukuran dengan insulation tester analog :
"Arus pengisian akan maksimum (resistansi isolasi = kecil) diawal pengujian dan berlahan-lahan turun
(resistansi isolasi = besar) sampai pada waktu tertentu digantikan oleh arus diserap".

Kebocoran arus

 Kebocoran arus menunjukkan kebocoran arus yang terjadi pada isolator dan kebocoran ini bersifat
konstan.
 Arus ini terjadi jika arus pengisian dan diserap sudah terjadi.
 Jika isolator didominasi oleh komponen ini, pembacaan pada alat uji insulation tester akan cepat stabil
dan pengujian bisa selesai dalam waktu singkat.

Kebocoran permukaan

 Kebocoran arus permukaan ini biasanya terjadi pada pengukuran resistansi tinggi, dan kebocoran arus
permukaan ini adalah error bagi hasil pengukuran.
 Kebocoran permukaan kabel

Tegangan yang umum digunakan untuk pengujian nilai resistan Isolasi (Insulation Test)

Tabel tegangan uji isolasi kabel

DAR dan PI
1. Insulation Resistance Test (IR) adalah hal dasar untuk menentukan kualitas isolasi.

2. Saat perlengkapan berada dalam lingkungan yang memiliki kontaminasi atau tingkat moisture yang tinggi
direkomendasikan untuk melakukan pengujian Dielectric Adsorption Ratio (DAR) dan Polarization Index (PI).

3. DAR dan PI merupakan aplikasi pengujian IR dalam rentang waktu yang lebih lama

Insulation Tester
Pengujian nilai resistan isolasi (Insulation test) ini, dapat dilakukan dengan menggunakan alat ukur khusus
isolasi atau Insulation Tester, atau biasa juga disebut dengan Megger (Mega Ohm Meter).

Prinsip kerja alat ukur ini adalah dengan memberikan nilai tegangan yang lebih besar dari nilai tegangan
operasional / yang dipakai (yang mengaliri) penghantar tersebut. dan dikonversikan kedalam hasil nilai
resistan (Ohm).
 Ilustrasi pengukuran kebocoran kabel

Semakin besar tegangan yang diberikan pada suatu penghantar, semakin besar tegangan tembus atau
kebocoran arus yang terjadi pada Isolasi.

Namun perlu diperhatikan, Saat suatu kabel penghantar berisolasi dilalui oleh tegangan ukur yang memiliki
nilai tegangan yang melebihi kemampuan hantar kabel, dapat mengakibatkan kerusakan pada kualitas isolasi
kabel tersebut, maka tegangan ini diberikan hanya sesaat dan dibatasi dengan nilai arus bocor sekecil mungkin
(Maksimal 2mA).

Berbagai type dan merek dari Alat ukur isolasi (Insulation Tester atau Mega ohm Meter) yang dapat kita
gunakan, Salah satu dari berbagai alat Insulation Tester yang memiliki proteksi cukup baik adalah :

Fluke 1555/1550 Insulation Resistance Tester – Alat Ukur Resistansi Isolasi.

Source: Fluke Insulation Tester

Demikianlah Artikel mengenai pentingnya pengukuran Isolasi (Insulation Test) pada setiap penghantar listrik,
semoga dapat memberikan tambahan pengetahuan dan informasi yang bermanfaat untuk kita semua !
 MEGGER ( Mega Ohm Meter )
MEGGER ( Mega Ohm Meter )

A. PENGERTIAN
Meger adalah alat untuk mengukur besarnya nilai tahanan isolasi. Jenis megger adalah: 1.Megger
dengan engkol sbg pembangkit tegangan. Sumber tenaga pada megger jenis ini berasal dari generator
pembangkit tenaga listrik yang ada dalam alat ukur ini dan untuk membangkitkannya poros megger harus
diputar; dengan alat penunjukannya jarum

Megger dengan sumber tenaga dari baterai dan alat penunjukkanya berupa jarum juga. Salah satu
contoh penggunaan dari alat ukur ini adalah untuk mengukur kemungkinan gangguan lain adalah terjadinya
hubung singkat pada belitan antar phasa, antara phasa dengan bodi dan antar belitan pada phasa yang sama

Megger digunakan untuk mengukur tahanan isolasi instalasi tegangan menengah maupun tegangan
rendah. Untuk instalasi tegangan menengah digunakan Megger dengan batas ukur Mega sampai Giga Ohm
dan tegangan alat ukur antara 5.000 sampai dengan 10.000 Volt arus searah. Untuk instalasi tegangan rendah
digunakan Megger dengan batas ukur sampai Mega Ohm dan tegangan alat ukur antara 500 sampai 1.000 Volt
arus searah.

Ketelitian hasil ukur dari Megger ditentukan oleh cukup tidaknya tegangan generator / baterai yang
dipasang pada alat ukur tsb. Dewasa ini telah banyak pula Megger yang mengeluarkan tegangan tinggi, yang
didapatkan dari baterai sebesar 8 – 12 volt (megger dengan sistem elektronis). Megger dgn bateri umumnya
membangkit kan tegangan tinggi yang jauh lebih stabil dibanding megger dengan generator yang diputar
dengan tangan.

B. PRINSIP KERJA MEGGER

Prinsip pengukuran Megger sama dengan ohm meter, yaitu memberikan tegangan dari alat ukur ke
isolasi peralatan, dan karena nilai resistance isolasi ini cukup tinggi maka diperlukan tegangan yang cukup
tinggi pula agar arus dapat mengalir. Tegangan pengukuran yang digunakan tergantung pada tegangan kerja
dari alat yang akan diukur.

- Perbedaan Cara kerja pada mega ohm meter jenis engkolan, analog dan digital

1. Pada mega ohm meter jenis engkolan, skala telah ditetapkan serta batasan tahanan telah di tentukan dan
tegangan yang digunakan untuk mengukur tahanan isolasi pada motor dihasilkan dari putaran engkolan sesuai
aturan mega ohm meter

2. Pada mega ohm meter jenis analog, skala dapat diubah sesuai besarnya tahanan isolasi yang akan diukur,
caranya dengan mengubah selector pada meger menuju batas ukur tahanan isolasi pada motor atau
generatordan pada meeger jenis digital ini menggunakan baterai sebagai penghasil tegangan

3. Pada mega ohm meter jenis digital, skala dapat diubah sesuai besarnya tahanan isolasi yang akan diukur,
caranya dengan mengubah selector pada meger menuju batas ukur tahanan isolasi pada motor atau
generatordan pada meeger jenis digital ini menggunakan baterai sebagai penghasil tegangan, yang
membedakan menger jenis digital dengan engkol dan analog adalah pada hasil pembacaan pada meger
 apabila pada digital hasil nilai tahanannya berupa angka langsung sedangkan pada engkol dan analog masih
menggunakan skala ukur

Tegangan untuk mengetes isolasi dapat diubah2 tergantung pada kelas isolasi yang digunakan seperti:

1. Tegangan DC 500 Volt untuk mengukur rangkaian tegangan rendah

2. Tegangan DC 1000 Volt s/d DC 5000 Volt untuk mengukur rangkaian tegangan sampai dengan 6000
Volt.

Besar tegangan tersebut pada umumnya adalah : 500, 1000, 2000 atau 5000 volt

Batas pengukuran dapat bervariasi antara 0,02 sampai 20 ohm dan 5 sampai 5000 ohm dll, sesuai
dengan sumber tegangan dari megger tersebut.

Dengan demikian, maka sumber tegangan megger yang dipilih tidak hanya tergantung dari batas pengukur,
akan tetapi juga terhadap tegangan kerja (system tegangan) dari peralatan ataupun instansi yang akan diuji
isolasinya.

C. JENIS – JENIS MEGGER

- Megger dengan engkol sbg pembangkit tegangan. Sumber tenaga pada megger jenis ini berasal dari
generator pembangkit tenaga listrik yang ada dalam alat ukur ini dan untuk membangkitkannya poros megger
harus diputar; dengan alat penunjukannya jarum

- Megger dengan sumber tenaga dari baterai dan alat penunjukkanya berupa jarum juga. Megger yang
mengeluarkan tegangan tinggi, yang didapatkan dari baterai sebesar 8 – 12 volt (megger dengan sistem
elektronis). Megger degan baterai umumnya membangkit kan tegangan tinggi yang jauh lebih stabil dibanding
megger dengan generator yang diputar dengan tangan.

D. BAGIAN MEGGER

Keterangan gambar :

1. Socket out put + (positip).

3. Socket out put – (negatip).

4. Lampu indicator skala pengukuran 3.

5. Lampu indicator skala pengukuran 2.

6. Lampu indicator skala pengukuran 1.

7. Selektor skala pengukuran.

8. Selektor tegangan pengukuran.

9. Switch / tombol “On” dan “Off”.

10. Pengatur posisi awal jarum penunjuk.

11. Pengatur posisi jarum “Zero Calibrasi” pada test hubung singkat.

E. CARA PENGGUNAAN

Prinsip pengukuran Megger sama dengan ohm meter, yaitu memberikan tegangan dari alat ukur ke
isolasi peralatan, dan karena nilai resistance isolasi ini cukup tinggi maka diperlukan tegangan yang cukup
tinggi pula agar arus dapat mengalir.Tegangan pengukuran yang digunakan tergantung pada tegangan kerja
dari alat yang akan diukur.Tegangan untuk mengetes isolasi dapat diubah2tergantung pada kelas isolasi yang
digunakan seperti:

- Tegangan DC 500 Volt untuk mengukur rangkaian tegangan rendah

- Tegangan DC 1000 Volt s/d DC 5000 Volt untuk mengukur rangkaian

tegangan sampai dengan 6000 Volt.

Besar tegangan tersebut pada umumnya adalah : 500, 1000, 2000 atau 5000 volt. Batas pengukuran
dapat bervariasi antara 0,02 sampai 20 ohm dan 5 sampai 5000 ohm dll, sesuai dengan sumber tegangan dari
megger tersebut. Dengan demikian, maka sumber tegangan megger yang dipilih tidak hanya tergantung dari
batas pengukur, akan tetapi juga terhadap tegangan kerja (system tegangan) dari peralatan ataupun instansi
yang akan diuji isolasinya.

- Besar tahanan isolasi yang memenuhi persyaratan secara umum, ditentukan oleh tegangan kerja dari
peralatan tersebut.

- Harga tahanan isolasi bervariasi tergantung dari kelembaban udara, kotoran dan kwalitas material isolasi.

Ada pun untuk mengetahui standart harga minimal hasil pengukuran tahanan isolasi suatu peralatan dapat
dihitung dengan menggunakan rumus pendekatan :

( 1000 . U )

R = ————— ∙ U ∙ 2,5

Dimana :

R = Tahanan isolasi minimal.

U = Tegangan kerja.

Q = Tegangan Megger.

1000 = Bilangan tetap.

 2,5 = Faktor Keamanan (apabila baru).

Prosedur Pengukuran. Hal-hal yang perlu diperhatikan sebelum melaksanakan pengukuran adalah alat
yang diukur harus bebas tegangan AC / DC atau tegangan induksi, karena tegangan tersebut akan
mempengaruhi hasil ukur. Megger Merk Metriso 5000 dan laksanakan sesuai prosedur pengukuran sebagai
berikut : Check batere apakah dalam kondisi baik. Mekanikal zero check pada kondisi megger off, jarum
penunjuk harus tepat berimpit dengan garis skala. Bila tidak tepat, atur pointer zer. pada alat ukur. Lakukan
elektrikal zero check. Pasang kabel test pada megger terminal dan, serta hubung singkatkan ujung yang lain.
Letakkan saklar pemilih di posisi 500. Letakkan saklar pemilih skala pada posisi skala 1.

F. Pengukuran Tahanan Isolasi

Pengukuran tahanan isolasi untuk perlengkapan listrik dapat menggunakan megger, yang mana
pengoperasiannya pada waktu perlengkapan rangkaian listrik tidak bekerja atau tidak dialiri arus listrik. Secara
umum bahan isolasi yang digunakan sebagai pelindung dalam saluran listrik atau sebagai pengisolir bagian
satu dengan bagian lainnya harus memenuhi syarat-syarat yang telah ditentukan. Harga tahanan isolasiantara
dua saluran kawat pada peralatan listrik ditetapkan paling sedikit adalah 1000 x harga tegangan kerjanya.
Misal tegangan yang digunakan adalah 220 V, maka besarnya tahanan isolasi minimal sebesar : 1000 x 220 =
220.000 Ohm atau 220 KOhm. Ini berarti arus yang diizinkan di dalam tahanan isolasi 1 mA/V. Apabila hasil
pengukuran nilai lebih rendah dari syarat minimum yang sudah ditentukan, maka saluran/kawat tersebut
kurang baik dan tidak dibenarkan kalau digunakan.

Waktu melakukan pengukuran tahanan isolasi gunakan tegangan arus searah (DC) sebesar 100 V atau
lebih, hal ini dimaksudkan untuk dapat mengalirkan arus yang cukup besar dalam tahanan isolasi. Di samping
untuk menentukan besarnya tahanan isolasi, nilai tegangan ukur yang tinggi juga untuk menentukan kekuatan
bahan isolasi dari saluran yang akan digunakan. Walaupun bahan-bahan isolasi yang digunakan cukup baik dan
mempunyai tahanan isolasi yang tinggi, tetapi masih ada tempat-tempat yang lemah lapisan isolasinya, maka
perlu dilakukan pengukuran.

G. Pengujian Tahanan Isolasi Pada Instalasi Listrik

Jika kawat/kabel listrik terdiri dari dua kawat saluran misal kawat fasa (P) dan kawat netral (N), maka
tahanan isolasinya adalah :

(1) antara kawat fasa (P) dengan kawat netral (N),

(2) antara kawat fasa (P) dengan tanah (G),

(3) antara kawat netral (N) dengan tanah (G).

Pada saat melakukan pengukuran tahanan isolasi antara fasa (P) dan netral (N), hal pokok yang perlu
diperhatikan adalah memutus atau membuka semua alat pemakai arus yang terpasang secara paralel pada
saluran tersebut, seperti lampu-lampu, motormotor, voltmeter, dan sebagainya. Sebaliknya semua alat
pemutus seperti : kontak, penyambung-penyambung, dan sebagainya yang tersambung secara seri harus
ditutup.
Gambar 1. Pengujian tahanan isolasi antara fasa (P) dengan netral (N)

Di samping digunakan untuk mengetahui keadaan tahanan isolasi, juga untuk mengetahui kebenaran
sambungan yang ada pada instalasi. Jika terjadi sambungan yang salah atau hubung singkat dapat segera
diketahui dan diperbaiki. Gambar 6 dan 7 di bawah ini mencontohkan pengujian tahanan isolasi pada instalasi
listrik bangunan baru.

Gambar 2. Pengujian tahanan isolasi antara fasa (P) dengan tanah (G)

Gambar 3. Pengujian tahanan isolasi antara netral (N) dengan tanah (G)

Sedangkan untuk pengujian tahanan isolasi antara jaringan instalasi dengan tanah/ground (G), hal pokok yang
perlu diperhatikan adalah memasang semua alat pemakai arus yang terpasang secara paralel pada saluran
tersebut, seperti lampu-lampu, motormotor, voltmeter, dan sebagainya. Semua alat pemutus seperti : kontak,
penyambung-penyambung, dan sebagainya yang tersambung secara seri harus ditutup.

Kesimpulan

Pada data yang kami dapat, kami menyimpulkan bahwa :

1. Megger adalah alat instrumentasi lapangan : sehingga megger biasanya didesain portable. Alat ini berguna
untuk mengecek “short” atau hubung singkat yang terjadi pada resistansi-bernilai tinggi diantara kawat-kawat
yang disebabkan oleh kelembapan (basah) atau melemahnya insulasi.

2. Pada megger Yang perlu diperhatikan bahwasannya megger (dalam kondisi tertentu) mampu merusak
insulasi dari suatu kabel/kawat apabila digunakan secara tidak benar. Sekali saja bahan insulasi yang akan
diukur itu menjadi “break down” akibat tegangan tinggi yang dihasilkan alat ukur tersebut, maka kemampuan
bahan itu untuk menahan listrik (meng-insulasi) akan bermasalah. Oleh karena itu, alat ini hanya digunakan
oleh orang yang terlatih.

3. Pada Megger test, semakin kecil tahanan di panel daya maka akan semakin semakin baik, dan sebaliknya bila
tahanan yang terdapat pada panel daya semakin besar maka perlu dilakukan perbaikan pemasangan sistem
panel daya tersebut.
