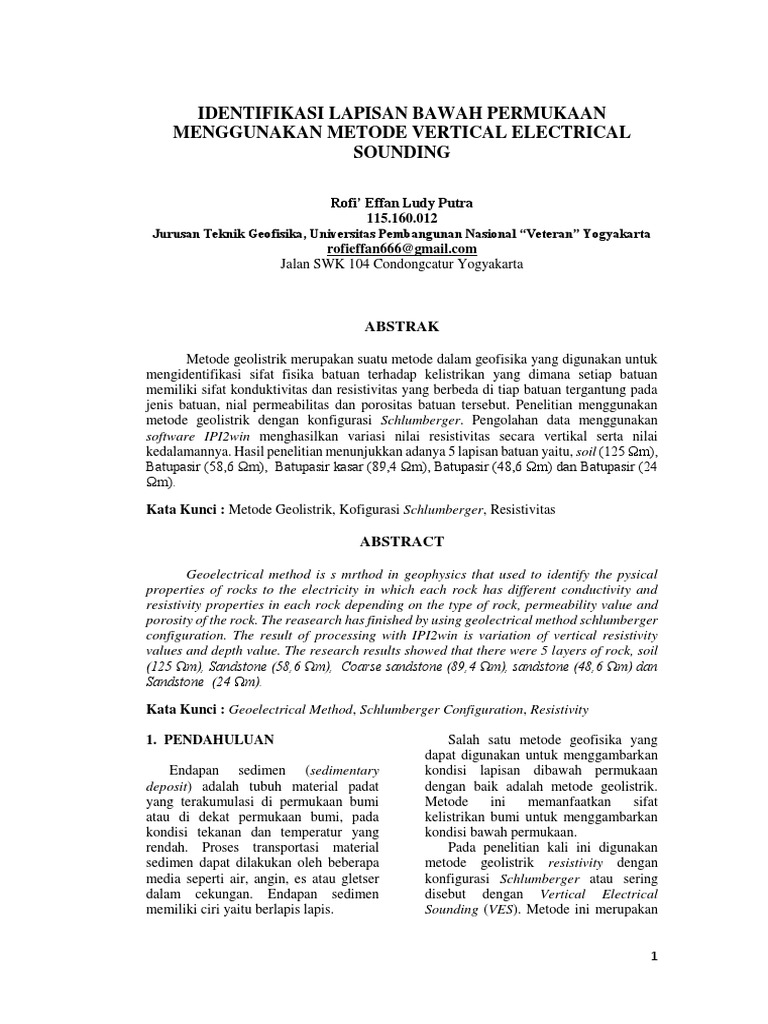

IDENTIFIKASI LAPISAN BAWAH PERMUKAAN

MENGGUNAKAN METODE VERTICAL ELECTRICAL

SOUNDING

Rofi’ Effan Ludy Putra

115.160.012
Jurusan Teknik Geofisika, Universitas Pembangunan Nasional “Veteran” Yogyakarta
rofieffan666@gmail.com
Jalan SWK 104 Condongcatur Yogyakarta

ABSTRAK

Metode geolistrik merupakan suatu metode dalam geofisika yang digunakan untuk
mengidentifikasi sifat fisika batuan terhadap kelistrikan yang dimana setiap batuan
memiliki sifat konduktivitas dan resistivitas yang berbeda di tiap batuan tergantung pada
jenis batuan, nial permeabilitas dan porositas batuan tersebut. Penelitian menggunakan
metode geolistrik dengan konfigurasi Schlumberger. Pengolahan data menggunakan
software IPI2win menghasilkan variasi nilai resistivitas secara vertikal serta nilai
kedalamannya. Hasil penelitian menunjukkan adanya 5 lapisan batuan yaitu, soil (125 Ωm),
Batupasir (58,6 Ωm), Batupasir kasar (89,4 Ωm), Batupasir (48,6 Ωm) dan Batupasir (24
Ωm).

Kata Kunci : Metode Geolistrik, Kofigurasi Schlumberger, Resistivitas

ABSTRACT

Geoelectrical method is s mrthod in geophysics that used to identify the pysical

properties of rocks to the electricity in which each rock has different conductivity and
resistivity properties in each rock depending on the type of rock, permeability value and
porosity of the rock. The reasearch has finished by using geolectrical method schlumberger
configuration. The result of processing with IPI2win is variation of vertical resistivity
values and depth value. The research results showed that there were 5 layers of rock, soil
(125 Ωm), Sandstone (58,6 Ωm), Coarse sandstone (89,4 Ωm), sandstone (48,6 Ωm) dan
Sandstone (24 Ωm).

Kata Kunci : Geoelectrical Method, Schlumberger Configuration, Resistivity

1. PENDAHULUAN Salah satu metode geofisika yang

Endapan sedimen (sedimentary
deposit) adalah tubuh material padat
yang terakumulasi di permukaan bumi
atau di dekat permukaan bumi, pada
kondisi tekanan dan temperatur yang
rendah. Proses transportasi material
sedimen dapat dilakukan oleh beberapa
media seperti air, angin, es atau gletser
dalam cekungan. Endapan sedimen
memiliki ciri yaitu berlapis lapis.
dapat digunakan untuk menggambarkan
kondisi lapisan dibawah permukaan
dengan baik adalah metode geolistrik.
Metode ini memanfaatkan sifat
kelistrikan bumi untuk menggambarkan
kondisi bawah permukaan.
Pada penelitian kali ini digunakan
metode geolistrik resistivity dengan
konfigurasi Schlumberger atau sering
disebut dengan Vertical Electrical
Sounding (VES). Metode ini merupakan

1
metode aktif yaitu dengan memasukkan
arus menuju bumi melalui elektroda arus
dan mengukur beda potensial diantara 2
titik elektroda potensial dengan
kedudukan elektroda arus dan potensial
segaris (Yatini, 2008). Pengukuran
secara sounding ini memliki keunggulan
dalam menentukan lapisan bawah
permukaan yang tidak homogen karena
dapat mengethaui nilai resistivitas tiap
lapisan (secara vertikal) cukup baik.
IPI2win merupakan salah satu
software geofisika yang dapat digunakan
untuk mengolah data geolistrik Vertical
Electrical Sounding. IPI2win digunakan
untuk memecahkan masalah geologi
sesuai dengan kurva pendugaan yang
dihasilkan. Dengan target mendapat hasil
yang dapat diinterpretasikan secara
geologi (Broto, dkk., 2008).
2. DASAR TEORI
2.1 Metode Geolistrik
Metode geolistrik merupakan salah
satu metode geofisika yang mempelajari
bumi serta lingkungannya berdasarkan
sifat-sifat kelistrikan batuan. Sifat ini
adalah tahanan jenis, konduktivitas,
konstanta dielektrik, kemampuan
menimbulkan potensial listrik sendiri,
arus listrik yang diinjeksikan kedalam
bumi melalui dua elektroda arus dan
distribusi potensial yang diukur dengan
elektroda potensial (Dobrin, 1976).
Karena memanfaatkan sifat sifat
kelistrikan, sumber-sumber listrik
tersebut bisa dapat berasal dari alam
(pasif) maupun menginjeksikan arus
listrik ke dalam tanah (aktif).
2.2 Metode Geolistrik Aktif
Metode geolistrik aktif
membutuhkan sebuah energi berupa arus
listrik yang diinjeksikan untuk
mengetahui respon anomali dibawah
permukaan bumi. Tiap tiap media
memeliki respon sifat yang berbeda
terhadap aliran listrik yang melaluinya,
hal ini bergantung pada tahanan jenis
yang dimiliki masing masing media.
Injeksi arus listrik tersebut
menggunakan 2 buah elektroda arus A
dan B yang ditancapkan ke dalam tanah
dengan jarak tertentu. Semakin panjang
jarak elektroda AB akan menyebabkan
aliran arus listrik bisa menembus lapisan
batuan lebih dalam. Dengan adanya
aliran arus listrik tersebut maka akan
menimbulkan tegangan listrik di dalam
tanah. Tegangan listrik yang terjadi di
permukaan tanah diukur dengan
menggunakan multimeter yang
terhubung melalui 2 buah ”elektroda
tegangan” M dan N yang jaraknya lebih
pendek dari pada jarak elektroda AB.
Bila posisi jarak elektroda AB diubah
menjadi lebih besar maka tegangan listrik
yang terjadi pada elektroda MN ikut
berubah sesuai dengan informasi jenis
batuan yang ikut terinjeksi arus listrik
pada kedalaman yang lebih besar.
Dengan asumsi bahwa kedalaman lapisan
batuan yang bisa ditembus oleh arus
listrik ini sama dengan separuh dari jarak
AB yang biasa disebut AB/2 (bila
digunakan arus listrik DC murni), maka
diperkirakan pengaruh dari injeksi aliran
arus listrik ini berbentuk setengah bola
dengan jari-jari AB/2.
2.3 Resistivity
Metode resistivitas merupakan salah
satu dari metode geolistrik yang
digunakan untuk menyelidiki struktur
bawah permukaan berdasarkan
perbedaan resistivitas batuan . dasar dari
metode ini adalah hukum ohm, yaitu
dengan cara mengalirkan arus kedalam
bumi melalui elektroda arus dan
mengukur potensialnya di permukaan
bumi dengan elektroda potensial
(Telford, dkk., 1976).
Resistivitas (tahanan jenis) suatu
bahan adalah besaran atau parameter
yang menunjukkan tingkat hambatannya
terhadap arus listrik. Bahan yang
mempunyai nilai resistivitasnya besar
maka akan semakin sukar untuk dilalui
oleh arus listrik. Nilai dari hambatan
dideskripsikan sebagai tahanan jenis
dengan satuan ohm meter (Ωm). Besaran
dari tahanan jenis ini merupakan besaran
2
yang menjadi target utama dalam
pengukuran geolistrik.
2.4. Konfigurasi Schlumberger
Gambar 2.1 konfigurasi schlumberger
Konfigurasi Schlumberger merupa-
kan konfigurasi yang sering dipakai
dalam pengukuran sounding resistivitas.
Jarak titik tengah terhadap elektroda arus
(C1) sama dengan jarak titik tengah ke
elektroda (C2) sepanjang AB. Sedangkan
elektroda potensial (P1) dan (P2) terletak
di dalam dua elektroda arus dan masing-
masing berjarak MN dari titik tengah
pengukuran seperti pada Gambar 2.1.
Besarnya faktor geometri untuk
konfigurasi Schlumberger adalah :
2π
K= 1 1 1 1 (2.1)
( − − + )
R1 R2 R3 R4
Karena jarak elektroda potensial
yang kecil terhadap titik pusat susunan
elektroda, maka kuat medan listrik di
antara kedua elektroda dianggap konstan
atau dengan kata lain rapat arus di
antaranya dianggap seragam.
3. METODOLOGI
Gambar 3.1. Diagram alir pengolahan
Sebelum melakukan interpretasi
data, terdapat langkah untuk mengolah
data VES serta inversinya. Berdasarkan
diagram alir di atas, pengolahan data
diawali dengan:
1. Pertama, setelah mendapatkan
data v (tegangan) dan I (kuat arus) dari
proses akuisisi lapangan kemudian
mengolah data hingga mendapatkan nilai
resistivitas. Setelah itu mencari nilai
faktor geometri berdasarkan data jarak
elektroda arus dan jarak elektroda
potensial.
2. Kemudian mencari nilai resis-
tivitas semu berdasarkan nilai resistivitas
dan faktor geometri. Setelah itu akan
dilakukan inversi data.
3. Memasukkan data AB/2 (jarak
elektroda arus), MN (jarak elektroda po-
tensial) dan resistivitas semu pada
software IPI2win kemudian akan keluar
kurva matching. Jika terdapat perubahan
nilai data rho secara tajam (membentuk
sudut > 45°) maka data dapat dihapus.
4. Setelah itu akan keluar kurva
matching. Membuat kurva merah
menyerupai kurva warna hitam sesuai
dengan kondisi geologi lokal daerah
3
penelitian serta kedalaman sesuai dengan
data 1/3 jarak elektroda arus.
5. Dari kurva matching tersebut
akan mendapatkan data jumlah lapisan,
tebal lapisan, kedalaman lapisan serta
data resistivitas tiap lapisannya.
6. Setelah itu membuat profil
bawah permukaan sesuai data yang
didapat dari kurva matching tadi. Profil
dibuat sesuai dengan litologi batuan.

4. HASIL DAN PEMBAHASAN

Nilai error pada software IPI2win didapat berdasarkan parameter ketebalan dan
true resistivity yang dihitung satu persatu dari ujung awal kurva dengan memotong bagian
kurva menjadi beberapa bagian. Software IPI2win kemudian mengkoreksi kombinasi nilai
ketebalan dan true resistivity akan mendapatkan angka kesalahan (RMS error) terkecil
setelah terjadi sekian (bisa sampai ribuan) kali iterasi. Angka kesalahan terkecil bergantung
pada kualitas data lapangan serta banyaknya parameter yang dimasukkan.
Dari kurva resistivitas sounding mempunyai nilai error sebesar 13,5%. Selain itu
dari kurva memperlihatkan adanya 5 lapisan batuan dengan kedalaman 86,6 meter. Tapi
dari range nilai resistivitasnya yang tidak berbeda jauh maka dapat diketahui bahwa lapisan
tersebut merupakan satuan batuan yang sama.

Dari 5 lapisan yang ditemukan terdapat dua jenis litologi yaitu lapisan tanah
penutup (soil) serta lapisan batupasir. Pada lapisan 1 memiliki nilai resistivitas yang paling
tinggi yaitu 125 Ωm dengan ketebalan hingga 5,41 m. Pada lapisan 2 memiliki nilai
resistivitas 58,6 Ωm dengan kedalaman 5,41 – 6,56 m dan ketebalan 1,15 m. Pada lapisan
3 memiliki nilai resistivitas 89,4 Ωm dengan kedalaman 6,56 sampai 11,8 m dan ketebalan
5,24 m. Pada lapisan 4 memiliki nilai resistivitas 46,6 Ωm dengan kedalaman 11,8 sampai
34,4 m dan ketebalan 22,6 m. Lapisan 5 memiliki nilai resistivitas 24 Ωm dengan
kedalaman 34,4 sampai 86,6 m dan ketebalan 52,2 m.

4
 Lapisan 1 diinterpretasikan sebagai soil karena material lepas akan membuat nilai
resistivitas menjadi relatif tinggi. Lapisan 2 diinterpretasikan sebagai lapisan batupasir
memiliki nilai resistivitas yang cukup rendah. Lapisan 3 diinterpretasikan sebagai lapisan
batupasir kasar karena memilki resistivitas yg lebih besar dibandingkan lapisan 2. Hal ini
disebakan oleh beberapa faktor seperti tektur batuan, porositas batuan serta permeabilitas
batuan. Tekstur ukuran butir yang semakin besar membuat nilai resistivitas, kemas pada
batupasir kasar akan cenderung lebih tertutup sehingga total porositas batuannya juga akan
berkurang sehingga memebuat nilai resistivitasnya lebih besar. Lapisan 4 diinterpretasikan
sebagai lapisan batupasir memiliki nilai resistivitas yang cukup rendah seperti pada lapisan
2. Pada lapisan 5 diinterpretasikan sebagai lapisan batupasir (akuifer) karena memiliki
resistivitas yang rendah dibandingkan lapisan 2 dan lapisan 4. Hal tersebut dipengaruhi
oleh jumlah porositas batuan yang menyimpan air tanah serta permeabilitas batuan lapisan
5 lebih tinggi dan menyebabkan resistivitasnya rendah.

5. KESIMPULAN

Berdasarkan penelitian yang telah dilakukan, maka dapat disimpulkan bahwa :

 Terdapat dua litologi batuan berdasarkan data resistivitas yaitu soil dan batupasir
 Nilai resistivitas batuan pada penelitian kali ini dipengaruhi oleh beberapa faktor
seperti tekstur batuan, porositas batuan serta permeabilitas batuan
 Ditemukan 5 lapisan batuan dengan urutan dari atas, soil dengan resistivitas 125
Ωm, Batupasir dengan resistivitas 58,6 Ωm, Batupasir kasar dengan resistivitas
89,4 Ωm, Batupasir dengan resistivitas 48,6 Ωm dan Batupasir (akuifer) dengan
resistivitas 24 Ωm.

6. SARAN

Diperlukan adanya data tambahan seperti data sumur dan data geologi pada daerah
penelitian untuk keakuratan dalam inversi pada software IPI2win serta interpretasi data.
