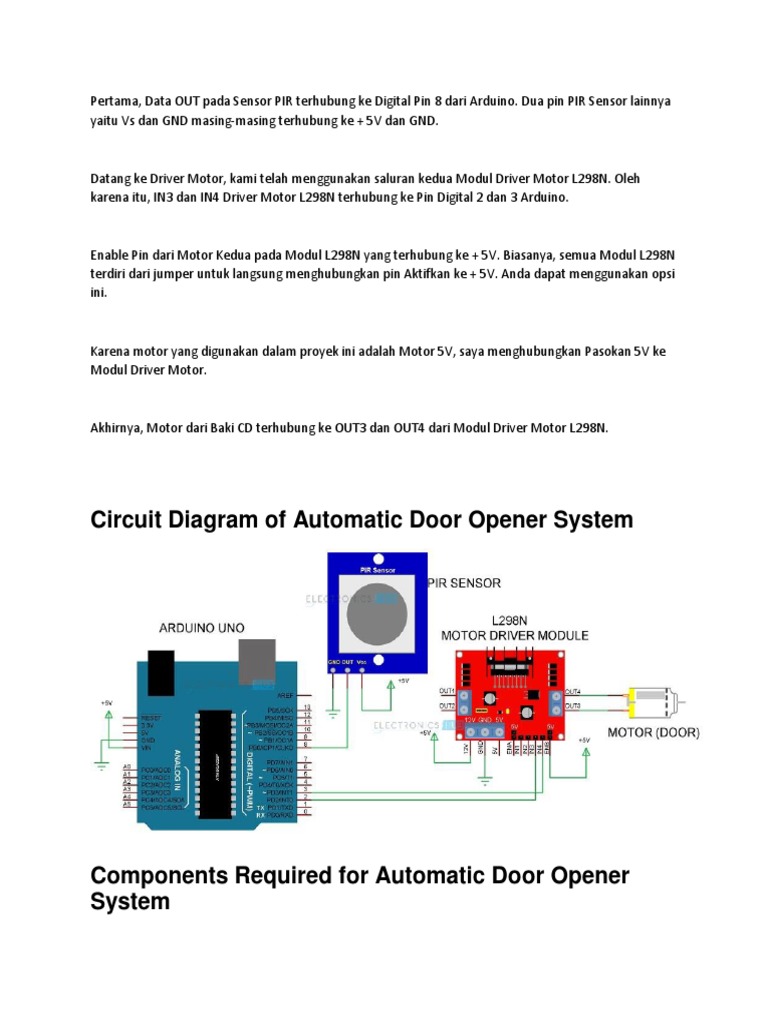

Pertama, Data OUT pada Sensor PIR terhubung ke Digital Pin 8 dari Arduino.

Dua pin PIR Sensor lainnya

yaitu Vs dan GND masing-masing terhubung ke + 5V dan GND.

Datang ke Driver Motor, kami telah menggunakan saluran kedua Modul Driver Motor L298N. Oleh
karena itu, IN3 dan IN4 Driver Motor L298N terhubung ke Pin Digital 2 dan 3 Arduino.

Enable Pin dari Motor Kedua pada Modul L298N yang terhubung ke + 5V. Biasanya, semua Modul L298N
terdiri dari jumper untuk langsung menghubungkan pin Aktifkan ke + 5V. Anda dapat menggunakan opsi
ini.

Karena motor yang digunakan dalam proyek ini adalah Motor 5V, saya menghubungkan Pasokan 5V ke
Modul Driver Motor.

Akhirnya, Motor dari Baki CD terhubung ke OUT3 dan OUT4 dari Modul Driver Motor L298N.

Circuit Diagram of Automatic Door Opener System

Components Required for Automatic Door Opener

System
