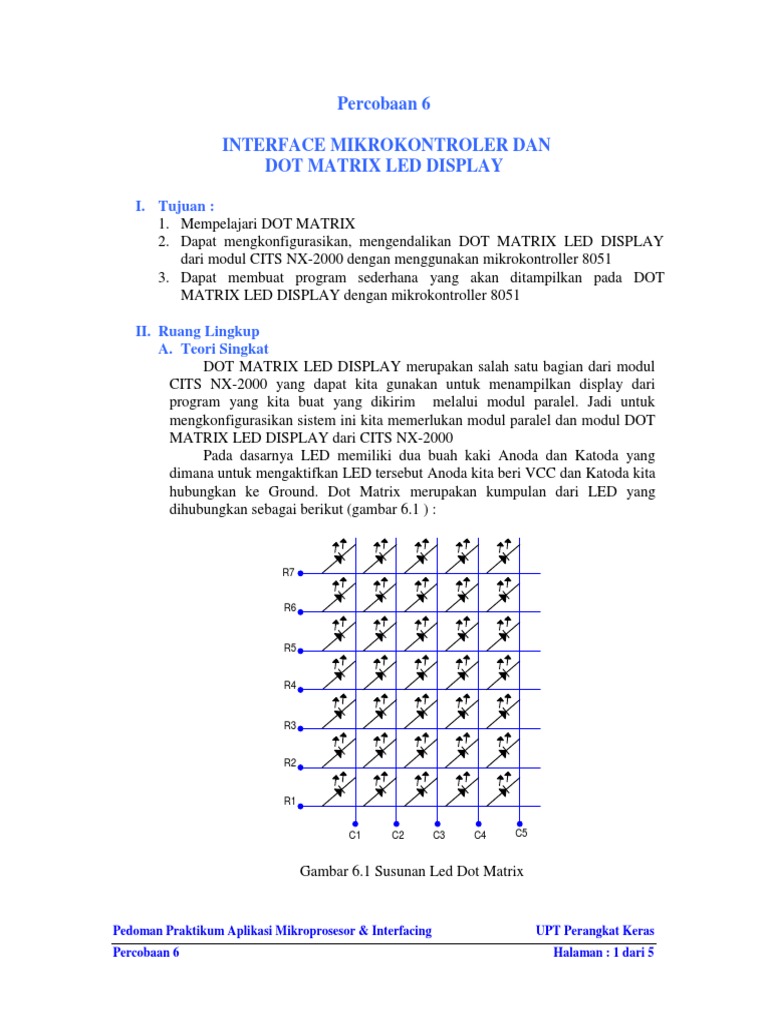

Percobaan 6

INTERFACE MIKROKONTROLER DAN

DOT MATRIX LED DISPLAY

I. Tujuan :
1. Mempelajari DOT MATRIX
2. Dapat mengkonfigurasikan, mengendalikan DOT MATRIX LED DISPLAY
dari modul CITS NX-2000 dengan menggunakan mikrokontroller 8051
3. Dapat membuat program sederhana yang akan ditampilkan pada DOT
MATRIX LED DISPLAY dengan mikrokontroller 8051

II. Ruang Lingkup

A. Teori Singkat
DOT MATRIX LED DISPLAY merupakan salah satu bagian dari modul
CITS NX-2000 yang dapat kita gunakan untuk menampilkan display dari
program yang kita buat yang dikirim melalui modul paralel. Jadi untuk
mengkonfigurasikan sistem ini kita memerlukan modul paralel dan modul DOT
MATRIX LED DISPLAY dari CITS NX-2000
Pada dasarnya LED memiliki dua buah kaki Anoda dan Katoda yang
dimana untuk mengaktifkan LED tersebut Anoda kita beri VCC dan Katoda kita
hubungkan ke Ground. Dot Matrix merupakan kumpulan dari LED yang
dihubungkan sebagai berikut (gambar 6.1 ) :

R7

R6

R5

R4

R3

R2

R1

C1 C2 C3 C4 C5

Gambar 6.1 Susunan Led Dot Matrix

Pedoman Praktikum Aplikasi Mikroprosesor & Interfacing UPT Perangkat Keras

Percobaan 6 Halaman : 1 dari 5
 Contoh tampilan huruf A (7 x 5 Dot Matrix) dapat dilihat pada gambar 5.2
berikut ini:

0 1 1 0 0
1 0 0 1 0
1 0 0 1 0
1 1 1 1 0
1 0 0 1 0
1 0 0 1 0
1 0 0 1 0
Gambar 5.2 Contoh Tampilan Huruf A pada Dot Matrix

Sedangkan di dalam praktikum kita menggunakan led matriks berukuran 7x20,

berikut merupakan susunan 7x20 led matriks (gambar 5.3) dan bentuk fisik dari
led matriks (gambar 5.4) yang digunakan dalam praktikum.

Gambar 5.3 Susunan 7x20 led matrix

Gambar 5.4 Bentuk fisik Led matrix yang digunakan pada praktikum
Pedoman Praktikum Aplikasi Mikroprosesor & Interfacing UPT Perangkat Keras
Percobaan 6 Halaman : 2 dari 5
 B. Daftar Alat
1. EX-04a 7x20 DOT Matrix Display Board kode :
2. Modul Aplikasi & Interfacing kode :

III. Referensi
• Manual Book Paralel Interfacing INex CITS NX-2000
• Microsoft Visual Basic 6 Step by Step

IV. Urutan Instruksi Kerja

A. Prosedur
• Hubungkan dengan menggunakan data bus antara Modul 8051 dengan
Modul Led Matriks melalui port 0 seperti terlihat pada gambar 5.5
berikut ini

63
100nJ
i
IC74HC125

63

63
10 0nJ

1 00nJ
i
ICL232CPE

nex
63

63

63

63
100 nJ

100 nJ

100 nJ

100nJ

Gambar 5.5 Koneksi Modul MCS dengan Dot Matrix

Pedoman Praktikum Aplikasi Mikroprosesor & Interfacing UPT Perangkat Keras

Percobaan 6 Halaman : 3 dari 5
 • Buka keilµVision2 dan ketiklah program sebagai berikut:

Running Led pada DOT Matrix dengan Bahasa C 51

#include <REG52.H>
#include "TYPES51.H"

sbit CCK = P1^0;

sbit CLE = P1^1;
sbit CDA = P1^2;
sbit NCRS = P1^3;
sbit NCOE = P1^4;
sbit RCK = P1^6;
sbit RRS = P1^7;

void delay(unsigned char waktu) {

unsigned int t;
t = waktu;
while (t>0) t--;
}

void init() {
CCK = LOW;
CLE = LOW;
CDA = LOW;
NCRS = HIGH;
NCOE = LOW;
RCK = LOW;
RRS = LOW;
}

void row_clock() {
RCK = HIGH;
RCK = LOW;
}

void column_clock() {
CCK = HIGH;
CCK = LOW;
}

void column_reset() {
NCRS = LOW;
NCRS = HIGH;
}

Pedoman Praktikum Aplikasi Mikroprosesor & Interfacing UPT Perangkat Keras

Percobaan 6 Halaman : 4 dari 5
 void row_reset() {
RRS = HIGH;
RRS = LOW;
}

void column_latch() {
CLE = HIGH;
CLE = LOW;
}

void main() {
unsigned char x,y;
init();
CDA = HIGH;
while(1) {
x = 0;
y = 0;
column_reset();
row_reset();
for (y=0;y<7;y++) {
row_clock();
for (x=0;x<20;x++) {
column_clock();
column_latch();
delay(5000);
}
column_reset();
}
row_reset();
}
}

• Compile-lah dan write dengan WINISP.EXE ke dalam IC

• Perhatikanlah apa yang terjadi.

B. Tugas Laporan
1. Cara kerja Modul Matrix Display
2. Scanning pada DOT Matrix Display
3. Flowchart
4. Kesimpulan

C. Tugas Pendahuluan
1. Apa yang anda ketahui tentang Led display Dot Matrix!
2. Jelaskan bagaimana cara menampilkan huruf pada Led Display Dot
Matrix!
3. Sebutkan aplikasi Dot Matrix Display ( minimal 3)!

Pedoman Praktikum Aplikasi Mikroprosesor & Interfacing UPT Perangkat Keras

Percobaan 6 Halaman : 5 dari 5
