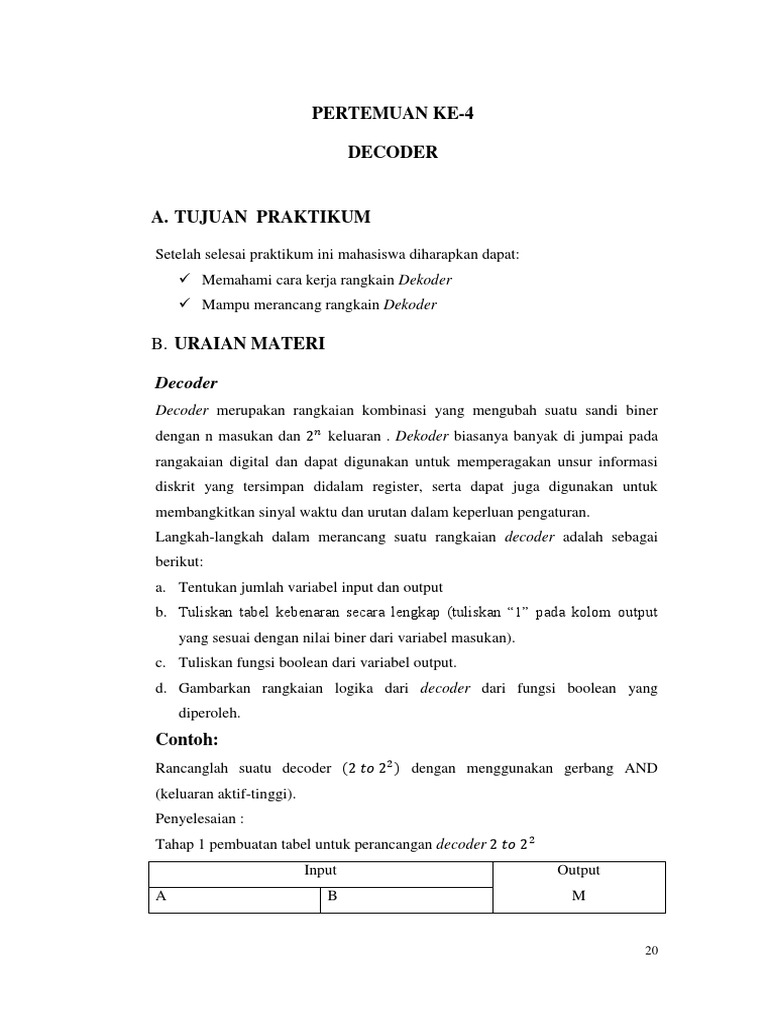

PERTEMUAN KE-4

DECODER

A. TUJUAN PRAKTIKUM

Setelah selesai praktikum ini mahasiswa diharapkan dapat:

 Memahami cara kerja rangkain Dekoder
 Mampu merancang rangkain Dekoder

B. URAIAN MATERI

Decoder
Decoder merupakan rangkaian kombinasi yang mengubah suatu sandi biner
dengan n masukan dan keluaran . Dekoder biasanya banyak di jumpai pada
rangakaian digital dan dapat digunakan untuk memperagakan unsur informasi
diskrit yang tersimpan didalam register, serta dapat juga digunakan untuk
membangkitkan sinyal waktu dan urutan dalam keperluan pengaturan.
Langkah-langkah dalam merancang suatu rangkaian decoder adalah sebagai
berikut:
a. Tentukan jumlah variabel input dan output
b. Tuliskan tabel kebenaran secara lengkap (tuliskan “1” pada kolom output
yang sesuai dengan nilai biner dari variabel masukan).
c. Tuliskan fungsi boolean dari variabel output.
d. Gambarkan rangkaian logika dari decoder dari fungsi boolean yang
diperoleh.
Contoh:
Rancanglah suatu decoder dengan menggunakan gerbang AND
(keluaran aktif-tinggi).
Penyelesaian :
Tahap 1 pembuatan tabel untuk perancangan decoder
Input Output
A B M

20
 0 0 m0
0 1 m1
1 0 m2
1 1 m3

Tahap-2 tabel kebenaran decoder secara lengkap

Input Output
A B m0 m1 m2 m3
0 0 1 0 0 0
0 1 0 1 0 0
1 0 0 0 1 0
1 1 0 0 0 1

Tahap-3 tabel kebenaran decoder secara lengkap

Tahap-4 pembuatan rangkaian logika decoder dengan gerbang AND

ditunjukkan gambar 1.

Gambar 1. Rangkaian logika decoder

21
 Dalam merancang rangkaian decoder dapat pula menggunakan IC komersial yang
khusus berfungsi sebagai decoder. Beberapa contoh IC decoder yang sering ditemui
antara lain, 7442: decoder BCD to decimal ( ) , 74138 : decoder Biner to
octal (3 x 8 line) dan 7447 : decoder BCD to 7’segment ( common anoda).

Gambar 2. Konfigurasi pin IC TTL 74138

Gambar 3. Tabel kebenaran IC TTL 74138

22
IC 74138 dapat difungsikan sebagai decoder 4x16 line, yaitu dengan cara
pemasangan IC 74138 secara cascade.

Decoder BCD-to-7 segment

Pada decoder BCD to 7 segment, kombinasi inputnya dapat mengaktifkan output
yang berbeda dengan prinsip decoder pada umumnya.

Gambar 4. IC TTL 7447 decoder BCD to 7 segment common anode

Gambar 5. Tabel kebenaran IC TTL 7447

23
C. Alat dan Bahan

 Multimeter 1 buah
 IC 74138,7447, LED 7 segment @2buah
 Resistor 330Ω @15 buah
 modul led @1 buah
 Jumper Secukupnya
 Proto board 1 buah
 Logic probe 1 buah

D. Langkah Percobaan

1. Rangkailah IC 74138 (Dekoder 3x8) seperti pada gambar 2. Catatlah

hasil pengamatan anda pada tabel kebenaran. Jelaskanlah cara kerja
rangkaian tersebut, MSB dan LSB-nya , beserta fungsi G1, G2A dan
G2B.
2. Rangkailah IC 7447 () seperti pada gambar 4 dengan ̅̅̅̅ diaktifkan.
Kemudian lanjutkan jika ̅̅̅̅ ̅̅̅ ̅̅̅̅̅̅ dan ̅̅̅̅̅̅ di-nonaktifkan. Cek
konfigurasi pin pada datasheet. Catatlah hasil pengamatan anda pada
tabel kebenaran.
3. Berikanlah analisa anda untuk setiap percobaan yang telah dilakukan.

E. TUGAS PASCA PRAKTIKUM

1. Rancanglah suatu decoder atau 3x8 dengan menggunakan

gerbang AND (keluaran aktif-tinggi).
2. Jelaskan alasan pemasangan resistor antara decoder dengan LED 7’s?
Tuliskan perhitungan untuk mendapatkan nilai resistor tersebut!
3. Sebutkan tipe IC TTLuntuk decoder BCD-to-7segment dengan common
katoda.
4. Rancanglah rangkaian decoder 4x16 line dengan menggunakan 2 buah IC
74138 secara cascade. Gambar dan jelaskan ketentuan rancangan tersebut
serta tuliskan tabel kebenarannya.

24
 LEMBAR KERJA PRAKTIKUM

NAMA :…………………………..
NIM :…………………………..
HARI/TANGGAL :…………………………..

Tabel dibuat sesuai kebutuhan.

Hasil Analisa
.....................................................................................................................
.....................................................................................................................
.....................................................................................................................
.....................................................................................................................
.....................................................................................................................
.....................................................................................................................
.....................................................................................................................
.....................................................................................................................
.....................................................................................................................
.....................................................................................................................
.....................................................................................................................
.....................................................................................................................
Telah dikoreksi dan disetujui,
Pamulang,…………………
Dosen Praktikum /Asisten Praktikum.

25
