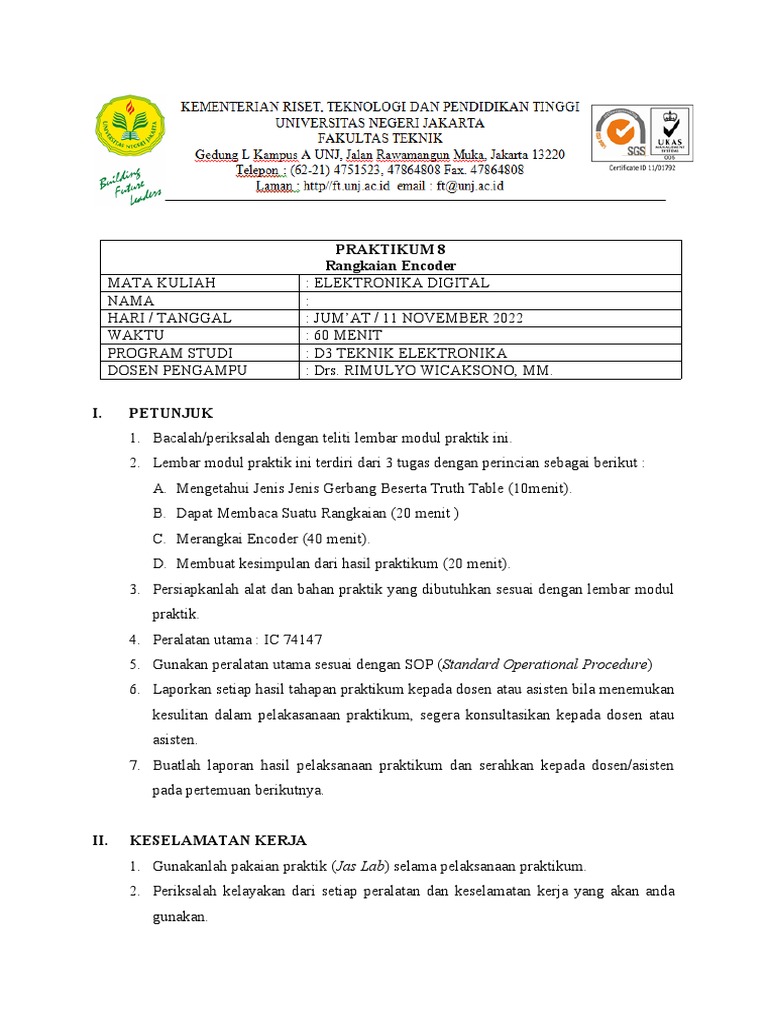

PRAKTIKUM 8

Rangkaian Encoder
MATA KULIAH : ELEKTRONIKA DIGITAL
NAMA :
HARI / TANGGAL : JUM’AT / 11 NOVEMBER 2022
WAKTU : 60 MENIT
PROGRAM STUDI : D3 TEKNIK ELEKTRONIKA
DOSEN PENGAMPU : Drs. RIMULYO WICAKSONO, MM.

I. PETUNJUK
1. Bacalah/periksalah dengan teliti lembar modul praktik ini.
2. Lembar modul praktik ini terdiri dari 3 tugas dengan perincian sebagai berikut :
A. Mengetahui Jenis Jenis Gerbang Beserta Truth Table (10menit).
B. Dapat Membaca Suatu Rangkaian (20 menit )
C. Merangkai Encoder (40 menit).
D. Membuat kesimpulan dari hasil praktikum (20 menit).
3. Persiapkanlah alat dan bahan praktik yang dibutuhkan sesuai dengan lembar modul
praktik.
4. Peralatan utama : IC 74147
5. Gunakan peralatan utama sesuai dengan SOP (Standard Operational Procedure)
6. Laporkan setiap hasil tahapan praktikum kepada dosen atau asisten bila menemukan
kesulitan dalam pelakasanaan praktikum, segera konsultasikan kepada dosen atau
asisten.
7. Buatlah laporan hasil pelaksanaan praktikum dan serahkan kepada dosen/asisten
pada pertemuan berikutnya.

II. KESELAMATAN KERJA

1. Gunakanlah pakaian praktik (Jas Lab) selama pelaksanaan praktikum.
2. Periksalah kelayakan dari setiap peralatan dan keselamatan kerja yang akan anda
gunakan.
 3. Tempatkan alat dan bahan praktik pada tempat yang aman.
4. Ciptakan suasana kerja serta linkungan kerja yang aman dimulai dari diri sendiri.
5. Yakinkan bahwa anda bekerja dalam situasi yang aman.

III. TUJUAN PRAKTIKUM

1. Mengetahui Rangkaian Encoder
2. Mempraktekkan Rangkaian Encoder

IV. DAFTAR PERALATAN, KOMPONEN dan BAHAN

No Nama
Spesifikasi Jumlah Ket
Alat/Komponen/Bahan
Komponen
1. Resistor Tetap 4 220 Ohm
2. IC 74147 IC Encoder 1 Baik
3. LED Warna Apa Saja 4 Baik
Alat
1. Multimeter Sanwa 1 Baik
2. Project Board 1 Baik
3. Kabel Jumper Male to Male Secukup Baik
nya

V. LANGKAH PRAKTIKUM
1. Lihat Rangkaian dari Encoder.
2. Mempraktekan Rangkaian Encoder.
3. Cek Keadaan Pada Rangkaian Tersebut Harus Sesuai Dengan Truth Table.

VI. DASAR TEORI

Encoder adalah rangkaian yang memiliki fungsi berkebalikan dengan dekoder.
Encoder berfungsi sebagai rangkain untuk mengkodekan data input mejadi data
bilangan dengan format tertentu. Encoder dalam rangkaian digital adalah rangkaian
kombinasi gerbang digital yang memiliki input banyak dalam bentuk line input dan
memiliki output sedikit dalam format bilangan biner. Encoder akan mengkodekan
setiap jalur input yang aktif menjadi kode bilangan biner. Dalam teori digital banyak
ditemukan istilah encoder seperti “Desimal to BCD Encoder” yang berarti rangkaian
digital yang berfungsi untuk mengkodekan line input dengan jumlah line input
 desimal (0-9) menjadi kode bilangan biner 4 bit BCD (Binary Coded Decimal). Atau
“8 line to 3 line encoder” yang berarti rangkaian encoder dengan input 8 line dan
output 3 line (3 bit BCD).
Ilustrasi Digital Encoder

Encoder dalam contoh ini adalah encoder desimal ke BCD (Binary Coded Decimal)
yaitu rangkaian encoder dengan input 9 line dan output 4 bit data BCD.
Rangkaian Encoder Desimal (10 line) ke BCD

Dalam mendesain rangkaian encoder desimal ke BCD langkah pertama adalah

menentukan tabel kebenaran encoder kemudian membuat persamaan logika kemudian
mengimplementasikan dalam gerbang logika digital seperti berikut.
 Tabel kebenaran encoder Desimal (10 Line) ke BCD

Persamaan logika output encoder Desimal (10 Line) ke BCD

Y3 = X8 + X9
Y2 = X4 + X5 + X6 + X7
Y1 = X2 + X3 + X6 + X7
Y0 = X1 + X3 + X5 + X7 + X9
VII. HASIL PENGAMATAN
Tabel 1. Hasil Pengamatan Encoder
Input Y0 Y1 Y2 Y3
X0 0 0 0 0
X1 1 0 0 0
X2 0 1 0 0
X3 1 1 0 0
X4 0 0 1 0
X5 1 0 1 0
X6 0 1 1 0
X7 1 1 1 0
X8 0 0 0 1
X9 1 0 0 1

VIII. TUGAS
1. Catatlah hasil dari praktikum Encoder.
2. Ukur dengan menggunakan Multimeter apakah dalam keadaan baik atau tidak.
3. Buatlah kesimpulan dari hasil praktikum ini.
IX. KESIMPULAN
 Rangkaian encoder diatas merupakan implementasi dari tabel kebenaran diatas dan
persamaan logika encoder Desimal ke BCD. jalur input X0 tidak dihubung ke rangkaian
karena alasan efisiensi komponen, hal ini karena apabil input X0 ditekan maka tidak akan
mengubah nilai output yaitu output tetap bernilai BCD 0 (0000). Rangkaian encoder diatas
hanya akan bekerja dengan baik apabila hanya 1 jalur input saja yang mendapat input, hal ini
karena rangkaian encoder diatas bukan didesain sebagai priority encoder.
