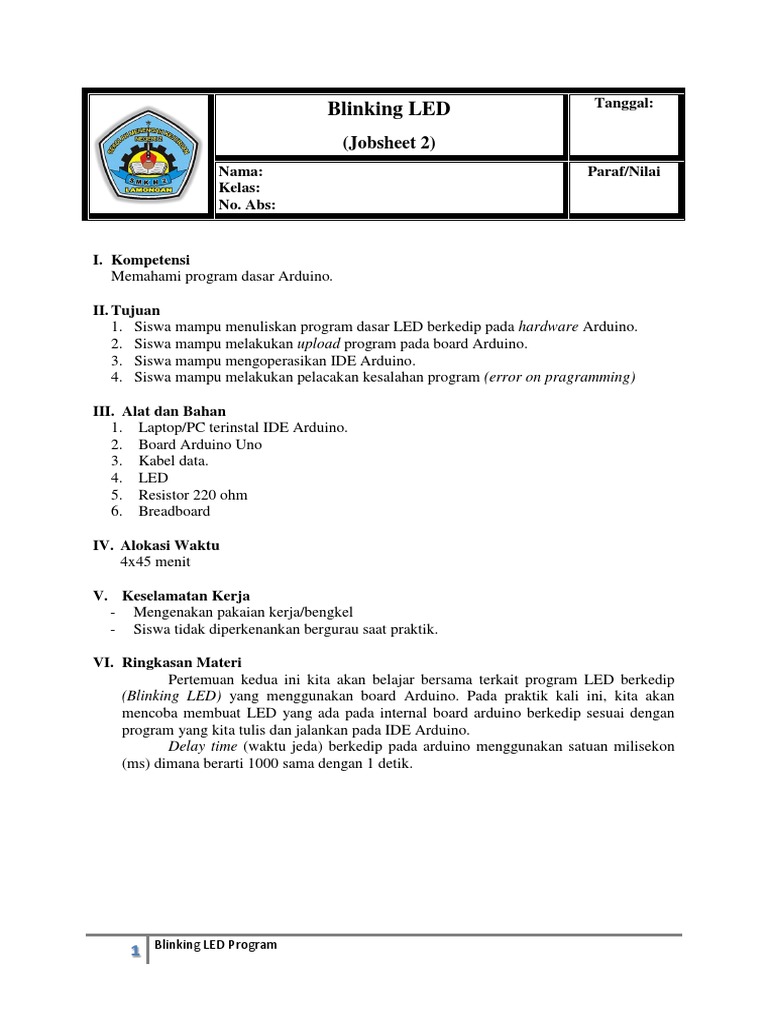

Blinking LED Tanggal:

(Jobsheet 2)
Nama: Paraf/Nilai
Kelas:
No. Abs:

I. Kompetensi
Memahami program dasar Arduino.

II. Tujuan
1. Siswa mampu menuliskan program dasar LED berkedip pada hardware Arduino.
2. Siswa mampu melakukan upload program pada board Arduino.
3. Siswa mampu mengoperasikan IDE Arduino.
4. Siswa mampu melakukan pelacakan kesalahan program (error on pragramming)

III. Alat dan Bahan

1. Laptop/PC terinstal IDE Arduino.
2. Board Arduino Uno
3. Kabel data.
4. LED
5. Resistor 220 ohm
6. Breadboard

IV. Alokasi Waktu

4x45 menit

V. Keselamatan Kerja
- Mengenakan pakaian kerja/bengkel
- Siswa tidak diperkenankan bergurau saat praktik.

VI. Ringkasan Materi

Pertemuan kedua ini kita akan belajar bersama terkait program LED berkedip
(Blinking LED) yang menggunakan board Arduino. Pada praktik kali ini, kita akan
mencoba membuat LED yang ada pada internal board arduino berkedip sesuai dengan
program yang kita tulis dan jalankan pada IDE Arduino.
Delay time (waktu jeda) berkedip pada arduino menggunakan satuan milisekon
(ms) dimana berarti 1000 sama dengan 1 detik.

1 Blinking LED Program

VII. Gambar Wiring Diagram

Gambar di atas adalah contoh pengkabelan yang harus kalian lakukan pada board
arduino menggunakan LED dan resistor 220 ohm.
Catatan:
- kaki + LED disambungkan pada pin D13 dengan resistor 220 ohm
- kaki – pada GND

Gambar di atas menunjukkan skema rangkaian pada board arduino

2 Blinking LED Program

VIII. Praktik I
Sketch Blinking LED
1. Tulis sketch pada IDE Arduino seperti di bawah ini.

2. Sambungkan board Arduino pada laptop/PC.

3. Lakukan upload program (Ctrl+U) atau bisa menggunakan fitur seperti
gambar di bawah ini.

4. Perhatikan hasil yang nampak pada board arduino kalian.

3 Blinking LED Program

IX. Praktik II
Sketch Blinking LED pin D11 sebagai output
1. Tulis sketch pada IDE Arduino seperti di bawah ini.

2. Lakukan wiring diagram pada board arduino sesuai dengan sketch II di atas.
3. Upload program pada board arduino melalui PC/laptop.
4. Laporkan hasil praktikmu.

X. Analisis Hasil Praktik

1. Apa yang membedakan sketch I dan sketch II?

2. Apa akibatnya jika pada kedua sketch nilai delay diubah menjadi 5000?

3. Apa arti nilai delay 1000?

4. Apa kegunaan resistor 220 ohm pada rangkaian?

5. Apa akibatnya apabila pemasangan LED terbalik?

4 Blinking LED Program

XI. Catatan/Kesimpulan
Dari penjelasan dan rangkuman di atas, simpulkan hasil praktikmu melalui sketch yang
sudah kamu tulis, delay time, dan wiring diagram.
______________________________________________________________________
______________________________________________________________________
______________________________________________________________________
______________________________________________________________________

Guru Orang Tua

(Dicky Mahesa P, S.Pd., M.Pd) ( )

5 Blinking LED Program
