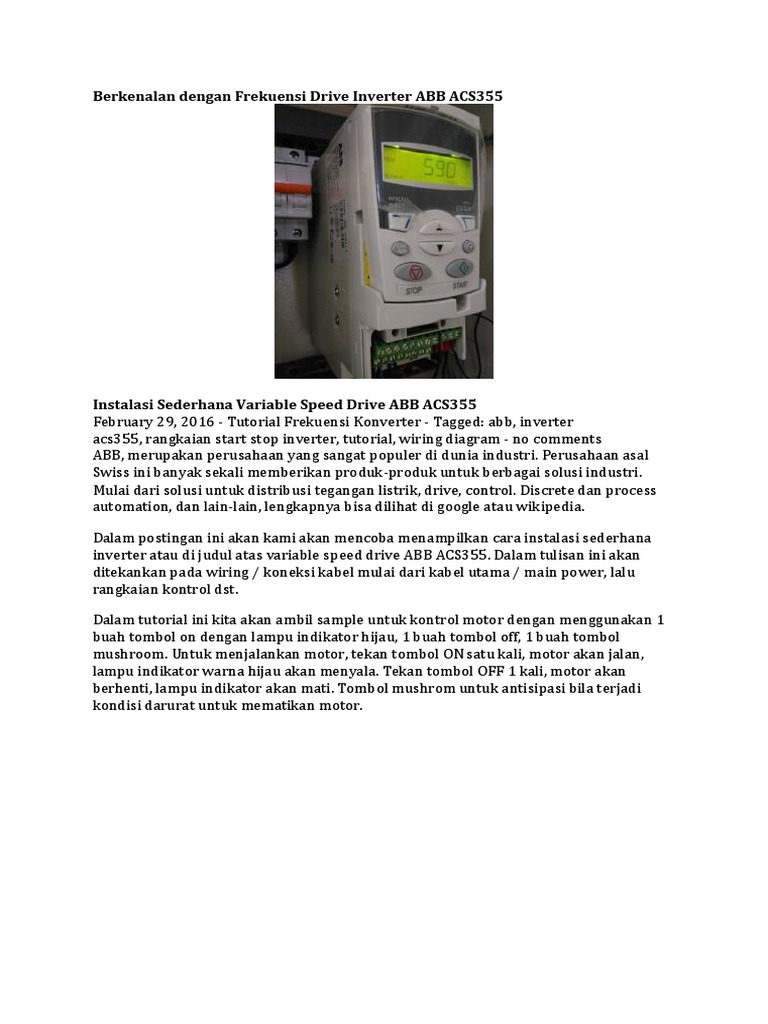

Berkenalan dengan Frekuensi Drive Inverter ABB ACS355

Instalasi Sederhana Variable Speed Drive ABB ACS355

February 29, 2016 - Tutorial Frekuensi Konverter - Tagged: abb, inverter
acs355, rangkaian start stop inverter, tutorial, wiring diagram - no comments
ABB, merupakan perusahaan yang sangat populer di dunia industri. Perusahaan asal
Swiss ini banyak sekali memberikan produk-produk untuk berbagai solusi industri.
Mulai dari solusi untuk distribusi tegangan listrik, drive, control. Discrete dan process
automation, dan lain-lain, lengkapnya bisa dilihat di google atau wikipedia.

Dalam postingan ini akan kami akan mencoba menampilkan cara instalasi sederhana
inverter atau di judul atas variable speed drive ABB ACS355. Dalam tulisan ini akan
ditekankan pada wiring / koneksi kabel mulai dari kabel utama / main power, lalu
rangkaian kontrol dst.

Dalam tutorial ini kita akan ambil sample untuk kontrol motor dengan menggunakan 1
buah tombol on dengan lampu indikator hijau, 1 buah tombol off, 1 buah tombol
mushroom. Untuk menjalankan motor, tekan tombol ON satu kali, motor akan jalan,
lampu indikator warna hijau akan menyala. Tekan tombol OFF 1 kali, motor akan
berhenti, lampu indikator akan mati. Tombol mushrom untuk antisipasi bila terjadi
kondisi darurat untuk mematikan motor.
 Diagram Inverter Motor Control ABB
Cara Kerja Wiring Diagram:

Relay akan ON bila tombol S2 ditekan, dan kondisi ON akan terkunci dengan kontak K1
NO 21 dan 24. Kontak K1 11 dan 14 yang juga ikut ON, akan memberikan tegangan 24
VDC ke terminal no 12 sebagai DI, untuk perintah start inverter.

Selama inverter running, status inverter/motor run dikeluarkan melalui terminal no 19

yang merupakan digital output relay. Tegangan 24VDC terminal no 19 berasal dari
terminal no 17 yang tersambung ke terminal no 9 sebagai sumber tegangan 24 VDC.
Tegangan ini digunakan untuk menyalakan lampu indikator, sebagai mimic, untuk
status motor RUN.

Bila tombol S3 ditekan. Tegangan yang mensuply relay K1 akan terputus, menyebabkan
relay mati. Efeknya tegangan yang masuk ke digital input untuk start motor juga hilang.
Motor akan STOP dan lampu indikator akan mati. Tombol S3 fungsinya sama dengan
tombol S1 bila ditekan. Hanya jenis mushrom button memudahkan untuk mengeksekusi
dalam kondisi emergency.
 Push Button dan Indikator
Push button untuk start stop kami pisahkan. Mushrom button dengan box tersendiri.
Push button warna hijau diatas menggunakan iluminated button. Dilengkapi juga
dengan lampu LED 24 VDC. Bila status motor ON, lampu akan menyala. Sedang tombol
warna merah untuk STOP, meskipun menggunakan tipe iluminated, tetapi tidak
dilengkapi lampu. Maklum tergantung persediaan. Lagian aneh juga tombol stop ada
lampunya.
 Koneksi di terminal Inverter
Diatas adalah ilustrasi asli, mohon maaf kabel semi semrawut, karena memang belum
dirapikan. Tapi secara fungsi perfekto. Rangkaian diatas memanfaatkan 24 VDC dari
invereter untuk menghidupi semua kebutuhan kontrol, mulai dari relay, push button,
lampu LED untuk indikator, dan juga untuk suplay ke input inverter. Hemat.
 Layout Panel Inverter
Gambar diatas adalah sekedar ilustrasi untuk mempermudah khayalan. Desain bisa
sesuai selera masing-masing.

Untuk cara seting parameter akan kami posting di kesempatan mendatang.

Seting Parameter Inverter ACS355 untuk Start Stop Sederhana

August 4, 2016 - Tutorial Frekuensi Konverter - Tagged: abb, cara setting parameter
acs355, inverter, parameter inverter acs355 - no comments

ACS355 by ABB

Kembali meneruskan seri tulisan sebelumnya yang berkaitan dengan inverter ACS355.
Sebelumnya tentang pengenalan secara terhadap umum terhadap produk ini.
Selanjutnya adalah tentang instalasi inverter ACS355, yaitu wiring diagram, dan
kelengkapan apa saja untuk mendukung sistem, seperti relay, push button. Dan untuk
tulisan ini akan kami angkat set parameter inverter ini.

Untuk membuat inverter bekerja sesuai yang kita inginkan, koneksi kabel saja tidak
cukup. Ada hal-hal lain yang mengharuskan untuk merubah parameter di dalam
inverter itu sendiri. Misalnya berhubungan dengan rate motor, maka data spesifikasi
motor harus disamakan dengan parameter data motor di inverter. Seperti daya,
ampere/arus nominal, rpm, pole, dll. Nanti ada juga seting limit frequensi, arus/ampere
dll, yang berfungsi sebagai proteksi terhadap motor.

Langkah2

1. Sesuaikan Inverter dengan Data Motor

Untuk mempermudah saat memasukkan data, silakan difoto nameplat motor dahulu.
Buka grup parameter 99 khusus untuk menginput data motor.

Lalu masukkan data motor pada parameter

9905 untuk voltase motor

9906 untuk arus nominal motor

9907 untuk frekuensi motor

9908 untuk putaran nominal motor

9909 untuk daya motor nominal

2. Start Stop Motor

Dalam praktek kali ini control untuk start stop motor diambil dari terminal DI1. Sedang
referensi speed diambil dari keypad. Maka parameter yang harus diset adalah:

1001 ==> 1

1 maksudnya adalah untuk start motor DI1 harus mendapat 24VDC (kontak close) dan
untuk stop motor harus 0 (kontak open). Kontak open dan close ini didapat dari relay
yang sudah dikonek ke inverter ACS355 (lihat postingan sebelumnya).

3. Speed Source
Speed source atau setpoint kecepatan putaran bisa didapat dari bermacam-macam
sumber, misalnya keypad, analog input, filedbus, atau kombinasi dari beberapa input
tersebut. Karena tema kita didepan adalah rangkaian sederhana, maka sumber setpoint
diambil dari keypad. Parameter yang harus diset adalah.

1101 ==> 1

1 maksudnya adalah set diambil dari keypad

Demikian cara seting parameter inverter ACS355 untuk fungsi start stop dengan
pengaturan kecepatan via keypad/operating panel, secara sederhana.
