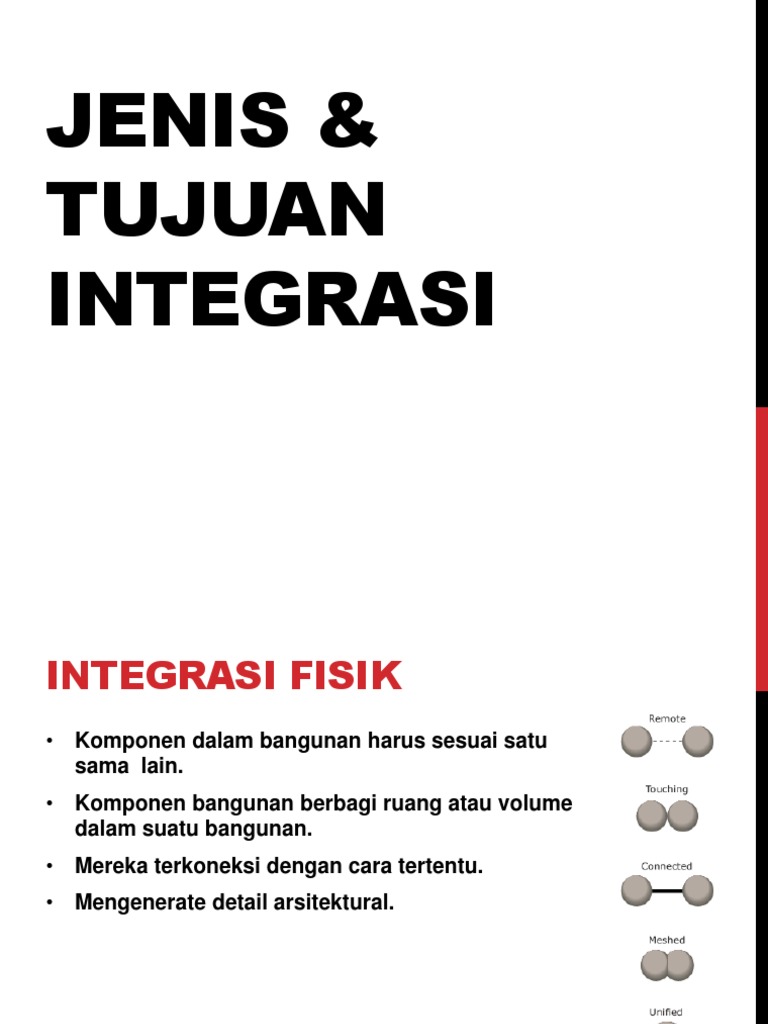

JENIS &

TUJUAN
INTEGRASI
FROM:
INTEGRATED BUILDING – THE SYSTEM BASICS OF ARCHITECTURE
LEONARD R. BACHMAN
INTEGRASI FISIK
• Komponen dalam bangunan harus sesuai satu
sama lain.
• Komponen bangunan berbagi ruang atau volume
dalam suatu bangunan.
• Mereka terkoneksi dengan cara tertentu.
• Mengenerate detail arsitektural.
CONTOH : DUCTING – BEAM
CONTOH : DUCTING – BEAM
Pertimbangan konesi fisik antar material atau komponen
yang berbeda:
•Kekedapan terhadap air dan udara
•Performa thermal
•Kekuatan struktur
•Kemungkinan pergerakan
CONTOH KEGAGALAN
INTEGRASI FISIK
Pooping
CONTOH KEGAGALAN
INTEGRASI FISIK
Retak Rambut
CONTOH KEGAGALAN
INTEGRASI FISIK
Retak antara komponen struktur – non struktur
INTEGRASI VISUAL
Bagaimana komponen dalam bangunan dipadukan untuk
meraih image visual umum dan estetika yang diinginkan.

Pertimbangan :
•Image bangunan yang diinginkan
•Ide visual
•Karakter ruang
•Karakter komponen bangunan secara individual
PENDEKATAN INTEGRASI VISUAL
Sistem ekspose yang estetis
•Meperlihatkan karakter asli dari komponen atau material
•Tidak menggunakan lapisan penutup atau lapisan finishing
CONTOH : INTEGRASI VISUAL EKSPOSE
CONTOH : INTEGRASI VISUAL EKSPOSE
CONTOH : INTEGRASI VISUAL EKSPOSE
CONTOH : INTEGRASI VISUAL EKSPOSE
CONTOH : INTEGRASI VISUAL EKSPOSE
PENDEKATAN INTEGRASI VISUAL
Keuntungan dan Kerugian menggunakan sistem ekspose:

•Secara arsitektural sering dinilai lebih positif

•Perawatan dan perbaikan komponen lebih mudah
•Memerlukan perhatian khusus untuk penyelesaian desain
•Dapat memakan biaya yang besar
•Dapat menyebabkan tumpukan debu
•Kebisingan dari sistem atau alat sulit disembunyikan
•Dapat berpengaruh pada performa akustik dan pencahayaan
ruangan.
PENDEKATAN INTEGRASI VISUAL
Layering of Materials or Components
• Menambahkan lapisan finishing untuk menutup atau
memisahkan sistem tertentu dari pandangan pemakai baik
interior maupun eksterior
• Sering dinilai negatif dari pada pendekatan ekspose,
namun kadang menjadi solusi yang lebih mudah dan
murah.
CONTOH : INTEGRASI VISUAL LAYERING
CONTOH : INTEGRASI VISUAL LAYERING
CONTOH : INTEGRASI VISUAL LAYERING
CONTOH : INTEGRASI VISUAL LAYERING
CONTOH : INTEGRASI VISUAL LAYERING
CONTOH : INTEGRASI VISUAL LAYERING
PENDEKATAN INTEGRASI VISUAL
Keuntungan dan Kerugian menggunakan sistem Layering:

•Mudah dilakukan (umum)

•Seringkali lebih efektif dan ekonomis
•Dapat menghindarkan tumpukan debu
•Dapat menyamarkan kebisingan alat/sistem
•Layer Dapat dititipi fungsi kritis lain : perlindungan terhadap
cuaca, panel penyerap suara pada kantor, panel akustik di
auditorum, panel refleksi cahaya, dll.
•Secara arsitektur sering dinilai negatif karena memberikan
tampilan yang ‘palsu’.
CONTOH : INTEGRASI VISUAL LAYERING

Ceiling - Reflector
CONTOH : INTEGRASI VISUAL LAYERING

Ceiling - Reflector
CONTOH : INTEGRASI VISUAL LAYERING

Wall Panel – Acoustic Panel

 INTEGRASI PERFORMA
Integrasi performa bisa terjadi ketika sebuah komponen
memiliki kedudukan sebagai lebih dari satu sistem bangunan
sekaligus.
CONTOH INTEGRASI
PERFORMA
Ceiling as Structure, Envelope, and Interior.
INTEGRASI PERFORMA
Integrasi performa bisa terjadi ketika sebuah komponen
bangunan dapat beradaptasi terhadap kondisi yang fluktuatif
(memberikan banyak performa sekaligus)

Misal :
•Suatu komponen dapat memberikan performa tentertu
ketika siang hari, dan performa berbeda pada malam hari.
•Suatu komponen dapat memberikan performa berbeda
ketika gedung digunakan dan saat kosong (biasanya terkait
dengan BAS)
 CONTOH INTEGRASI PERFORMA
Norman Foster Willis Building – Envelope reflectif pada siang hari,
untuk mengontrol cahaya matahri dan merefleksikan image lingkungan
bersejarah di sekitarnya
 CONTOH INTEGRASI PERFORMA
Malam hari - bangunan memperlihatkan interiornya
TUGAS
1. Resume (studio-Individu)
2. Carilah 5 contoh integrasi fisik, dengan penjelasan dan
foto, gambarkan detail sambungnnya. (Studio- Individu)

3. Carilah 2 contoh integrasi Visual Ekspos, dan 3 contoh

integrasi Visual Layer, dengan penjelasan dan foto, di
sekitar anda (bukan dr internet) (PR Individu)

4. Carilah 2 contoh integrasi performa, dengan penjelasan

dan foto, di sekitar anda (bukan dr internet) (PR Individu)
