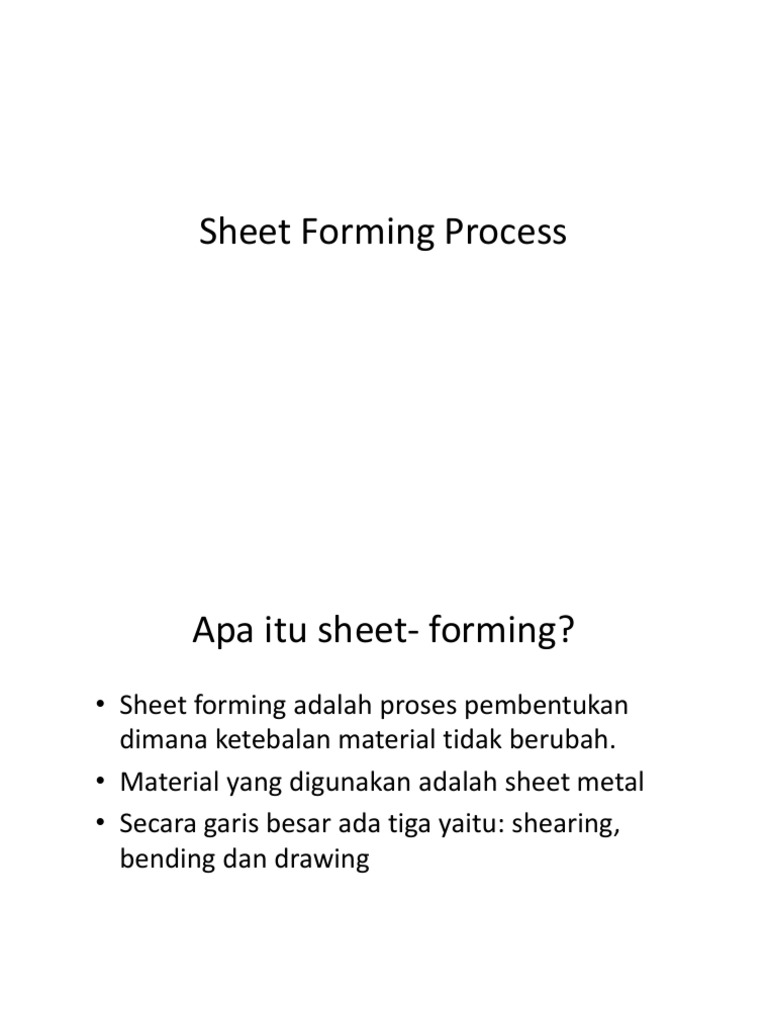

Sheet Forming Process

Apa itu sheet- forming?

• Sheet forming adalah proses pembentukan
dimana ketebalan material tidak berubah.
• Material yang digunakan adalah sheet metal
• Secara garis besar ada tiga yaitu: shearing,
bending dan drawing
Klasifikasi Operasi Logam Tanpa Tekan
 Shearing Operation
• Merupakan proses pemotongan mekanik
tanpa chip/tatal dan pelelehan
• Jika kedua mata pisau lurus disebut shearing,
ketika pisau berbentuk kurva sering dinamai
blanking, piercing, notching dan trimming.
Tetapi semua itu adalah operasi sheraing
 Shearing
• Dengan punch menekan
material, logam
merespon dengan
mengalir seperti plastik
di dalam die. Karena
rongga (clearence)
antara die dengan punch
sangat kecil, biasanya
antara 5-10% ketebalan
logam yang dipotong,
deformasi terjadi berupa
gaya geser (shear) yang
terlokalisasi
 Simple Shearing
• Sebuah batang penjepit menahan sheet metal
terhadap meja mesin. Pisau bergerak ke
bawah dan memotong logam
Shear Angle

• Blanking dengan
punch kotak dan
punch dengan
sudut shear.
Perhatikan
perbedaan gaya
maksimum
Piercing and Blanking
• Merupakan operasi dimana sebagian logam
dihilangkan dari lembar logam dengan jalan
memaksakan shaped punch melalui lembar
logam menuju shaped die.
• Bentuk lain lancing, perforating, notching,
nibbling, shaving, cutoff,
dinking
Tools and Dies for Piercing & Blanking
• Komponen dasar
untuk proses ini:
– Punch
– Die
– Stripper plate
• Secara teori, punch harus pas terhadap die
dengan celah (5-7% ketebalan material) yang
seragam dan mendekati nol. Saat turun, punch
sebaiknya tidak memasuki die dan berhenti
saat dasar punch segaris dengan bagian atas
die.
 • Terdiri dari dua atau lebih set punch dan die dipasang
tandem. Material (strip) diumpankan ke die pertama
(piercing) saat ram turun. Ketika ram naik, material
maju menuju ke blanking punch

Progressive
die set
Contoh progressive die
Video Progressive Die
Bending
• Adalah deformasi
plastis logam dengan
sedikit atau tanpa
perubahan area
permukaan
• Jika bending berulang
dilakukan dengan satu
die, proses ini disebut
forming
• Mesin berikut digerakkan secara mekanis atau
hidraulis menekan meja yang panjang dengan
langkah pendek. Logam di bengkokkan dengan
die yang bisa diganti yang dipasangkan di meja
dan ram
Bending Dies
 Design for Bending
• Metode untuk menentukan panjang material
awal untuk produk bending
Video Shearing & Bending
 Spinning
• Spinning merupaka
operasi cold forming
dimana cakram yang
berputar dibentuk
terhadap mandrel
untuk menghasilkan
bentuk simetris
seperti cone, bell,
cilinder dan parabola
Strach Forming
spinning
 Stretch Forming
• Sebuah sheet metal dipegang oleh dua tau
lebih rahang kemudian ditarik dan ditekan
oleh satu blok.
