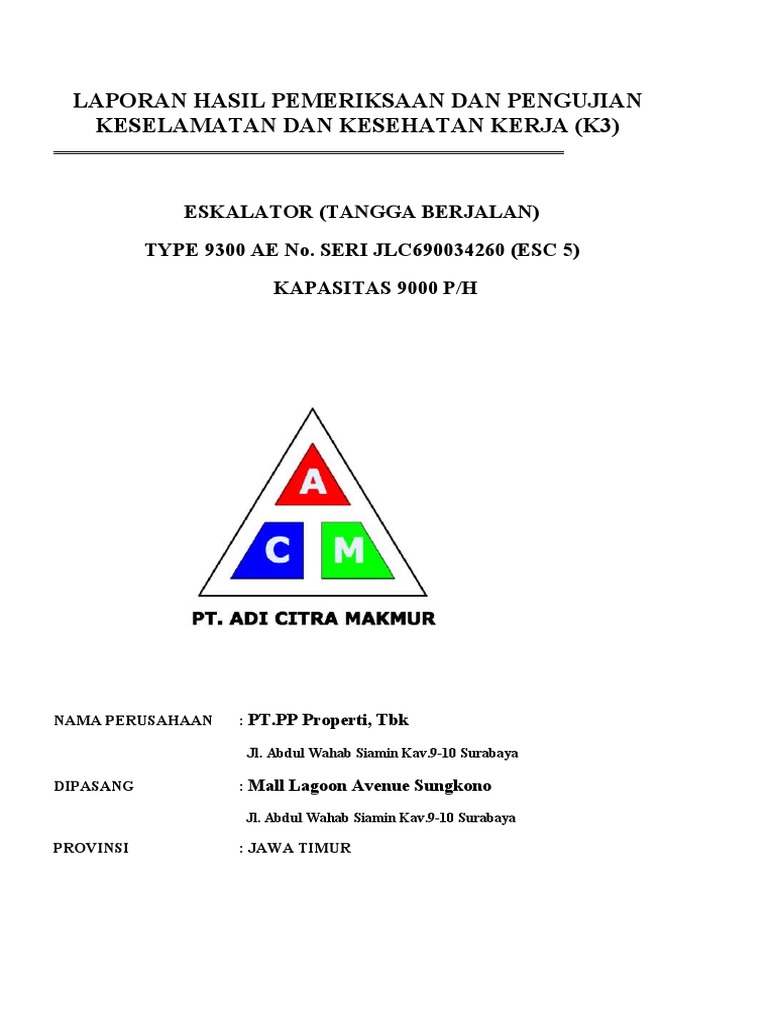

LAPORAN HASIL PEMERIKSAAN DAN PENGUJIAN

KESELAMATAN DAN KESEHATAN KERJA (K3)

ESKALATOR (TANGGA BERJALAN)

TYPE 9300 AE No. SERI JLC690034260 (ESC 5)
KAPASITAS 9000 P/H

NAMA PERUSAHAAN : PT.PP Properti, Tbk

Jl. Abdul Wahab Siamin Kav.9-10 Surabaya

DIPASANG : Mall Lagoon Avenue Sungkono

Jl. Abdul Wahab Siamin Kav.9-10 Surabaya

PROVINSI : JAWA TIMUR

 LAPORAN HASIL PEMERIKSAAN DAN PENGUJIAN KESELAMATAN DAN
KESEHATAN KERJA (K3) ESKALATOR

Mengingat :1. Undang - undang Nomor 01 tahun 1970 tentang Keselamatan Kerja

2. Undang - undang nomor 13 tahun 2003 tentang Ketenagakerjaan

3. Undang - undang nomor 21 tahun 2003 tentang pengesahaan ILO convention nomor 81
concerning labour inspection in industry and commerce

4. Peraturan Pemerintah 50 tahun 2012 tentang penerapan system manajemen

Keselamatan dan kesehatan kerja

5. Peraturan Presiden 21 tahun 2010 tentang Pengawasan Ketenagkerjaan

6. Peraturan Menteri Ketenagakerjaan nomor 33 tahun 2016 tentang tata cara pengawasan
ketenagakerjaan

7. Peraturan menteri ketenagakerjaan nomor 06 tahun 2017 tentang Keselamatan dan

Kesehatan Kerja (K3) Elevator dan Eskalator

8. SNI 0225 - 2011 Tentang Persyaratan Umum Instalasi Listrik (PUIL) 2011

Menerangkan :

Bahwa hari Kamis tanggal 9 Januari 2020 telah diadakan Pemeriksaan dan Pengujian
Keselamatan dan Kesehatan Kerja (K3) pemakaian Eskalator, dengan hasil sebagai berikut :

I. DATA UMUM
1. Perusahaan Pembuat / Pemasangan PT. BERCA SCHINDLER LIFT
2. Alamat Komplek Puri Indah, Jl. Puri Lingkar
Luar Blok-P, Kembang Selatan, Jakarta

1
 Barat
3. Pengurus / Penanggung Jawab MICHAEL ADRIANTO
4. Jenis Elevator Escalator (Tangga Berjalan)
5. Merek / Type Schindler /9300 AE
6. No. Seri / No. Unit JLC690034260
7. Negara / Tahun Pembuatan China / 2019
8. No. SKP PJK3 / Bidang 0094 / M /PPK/AK3-ELEV&ELES/X/2018
9. No. SKP / Bidang AK3 Kep. 520/BINWASK3-PNK3/V/2019

II. PEMERIKSAAN DOKUMEN TEKNIS

1. Jenis Escalator Escalator Moving walk
2. Merk Schindler
3. Negara Pembuat China
4. Tahun pembuatan 2019
5. No. Seri Mesin 2019018559
6. Kapasitas Angkut 9000 P/H
7. Kecepatan 0,5 m/s
8. Lantai tujuan 2 ke 1 (turun)
9. Jenis Mesin Traction
10. Tipe Pengaman step Switch safety
11. Tali Penggantung Utama Chain
12. Power 7,5 KW
13. Ukuran struktur

III. PEMERIKSAAN DOKUMEN TEKNIS

1. Gambar Rencana *) Memenuhi / tidak memenuhi syarat
2. Perhitungan teknis *) Memenuhi / tidak memenuhi syarat
3. Sertifikat Bahan *) Memenuhi / tidak memenuhi syarat
4. Diagram Panel Pengendali *) Memenuhi / tidak memenuhi syarat
5. Dokumen Gambar Terpasang *) Memenuhi / tidak memenuhi syarat
(as built drawing)
6. Sertifikat bagian – bagian atau *) Memenuhi / tidak memenuhi syarat
Perlengkapan
7. Prosedur Kerja aman *) Memenuhi / tidak memenuhi syarat

IV. PEMERIKSAAN DAN PENGUJIAN

No Komponen Ketentuan Hasil Memenuhi Tidak
Memenuhi

2
A. KERANGKA, RUANG MESIN & PIT
1. Kerangka ≥ 30 N / cm², Memenuh
ditpang oleh ≥ 2 i
balok pendukung,
defleksi ≤ 0,1%,
penyambung tipe √
pasak mempunyai
kekuatan torsi
antara 27 s.d 88
Kgmeter, faktor
keamanan ≥ 2,5
2. Balok pendukung Dilapisi karet Memenuh √
peredam i
3. Kondisi ruang Bersih Bersih √
mesin
4. Ruang bebas ≤ 0,3 m² 0,41 m2 √
5. Pencahayaan ≥ 100 lux 107,4 lux √
6. Plat penutup mesin Tersedia dan kuat Kuat √
7. Kondisi ruang pit Bersih Bersih √
8. Ruang bebas pit ≥ 0,3 m² 0.78 m² √
9. Plat penutup anak Ada & kuat Baik √
tangga di pit (trash)
B. PERALATAN PENGGERAK
1. Mesin penggerak Hanya
menggerakkan 1
eskalator, Baik √
dilengkapi
elektromekanis
yang otomatis
2. Eskalator dengan Kecepatan N/A
kemiringan < 30ᵒ maksimal 0,75
meter/detik
3. Eskalator dengan Kecepatan 0,5 m/s √
kemiringan 30ᵒ - 35ᵒ maksimal 0,5
meter/detik
4. Eskalator yang Kecepatan
memiliki plat maksimL 0,75
(travelator) meter/detik, dapat N/A
di tingkatkan
maksimal 0,9
meter/detik
5. Jarak 200 mm ≤ jarak
pemberhentian pemberhentian ≤
escalator pada saat 1000 mm 40 mm √
daya listrik putus
untuk kecepatan 0,5
mm/detik
6. Jarak 300 mm ≤ jarak N/A
pemberhentian pemberhentian ≤

3
 escalator pada saat 1300 mm
daya listrik putus
untuk kecepatan
0,65 mm/detik
7. Jarak 350 mm ≤ jarak N/A
pemberhentian pemberhentian ≤
escalator pada saat 1500 mm
daya listrik putus
untuk kecepatan
0,75 mm/detik
8. Jarak 350 mm ≤ jarak N/A
pemberhentian pemberhentian ≤
escalator pada saat 1700 mm
daya listrik putus
untuk kecepatan
0,90 mm/detik
9. Rantai penarik Plat baja yang Kuat √
dikelilingi
10 Kekuatan batas ≥ 140 kg tiap
. patah rantai lembar rantai
transmisi dan rantai
penarik
C. ANAK TANGGA atau PALET
1. Bahan anak tangga / Plat baja,baja √
palet tuang yang Diral
dianeling atau
alumunium
2. Ukuran anak tangga *Lebar (depth) ≥ L = 400 √
400 mm mm
*panjang (width) ≥ P = 1000
560 mm mm
*Tinggi ≤ 240 mm
3. Ukuran palet *Lebar (depth) ≥
150 mm
*panjang (width) ≥
560 mm
*Tebal ≥ 20 mm
4. Permukaan anak Terbuat dari bahan Baik √
tangga/palet yang padat, rata,
tidak licin, dan
kisi – kisi dengan
tebal ≥ 3 mm
5. Kerataan anak ≥ 600 mm 600 mm √
tangga/palet
6. Sikat pengaman Terpasang Baik √
(skirt brush) sepanjang
pelindung bawah
7. Roda anak Mempunyai 4 4 Roller √
tangga/palet buah roda atau 2
pasang roda

4
 dengan kondisi
tidak pecah
D. BIDANG LANDAS
1. Bidang landas atas Terpasang
dan bawah berderet dan Baik √
dikencangkan
dengan sekrup
2. Gigi pada plat sisir Terbuat dari bahan Baik √
yang mudah patah,
dan dapat masuk
ke dalam alur anak
tangga/palet
3. Kondisi gigi sisir Boleh kondisi Bagus √
patah maksimal 2
4. Penutup bidang Dari bahan yang Safety √
landas kuat dan tidak switch
licin, dan di
lengkapi saklar
pemutus
5. Bidang landas *Ruang bebas ≥ *Baik √
keluar dan masuk 160 mm
*panjang ≥ 2500 *5000 mm √
mm
*jika bidang
landas lebih besar
dari 2000 ruang
bebas 2x lebar ban
pegangan di
tambah 160 mm
E. PAGAR PELINDUNG
1. Pelindung samping
(balustrade)
a. tinggi 750 ≤ tinggi ≤ 650 mm √
1100 mm
b. tekanan samping ≥ 58,5 kg/m
c. Tekanan vertical ≥ 73 kg/m
2. Pelindung bawah Dari bahan tahan
(skirt panel) benturan, tahan
gesekan, Baik √
permukaan licin
dan tidak mudah
aus
3. Ketentuan ≤ 4 mm jika di 4 mm √
pelindung bawah beri tekanan 50 kg
4. Celah anak tangga ≤ 4mm dan jumlah √
jarak antar 3 mm
keduanya ≤ 7 mm
F. BAN PEGANGAN
1. Kondisi ban Kuat, tidak cacat, √

5
 pegangan terbuat dari karet Baik
bervulkanisir
2. Kecepatan ban dan Harus sama dan √
pegangan searah atau < 2% Baik
terhadap anak
tangga
3. Lebar ban pegangan 70 – 100 mm 71 mm √
G. LINTASAN LUNCUR (VOID)
1. Kekuatan balok dan Disesuaikan Baik √
posisi pemasangan dengan spesifikasi
2. Dinding lekuk dasar Kedap air Baik √
bangunan
3. Kerangka eskalator Tertutup dan dari √
bahan yang tidak Kuat
mudah pecah
4. Pencahayaan > 50 lux 124,9 lux √
5. Posisi benda ≥ 2300 mm 5000 mm √
terhadap anak
tangga / palet
6. Jarak antara pagar ≤ 120 mm 70 mm √
pengaman dan
pelindung samping
7. Tinggi pagar ≥ 100 mm dari Tidak Ada √
pengaman permukaan ban
pegangan
8. Pemasangan Berjarak ≥ 80 mm
ornament dan tinggi ≥ 2100
mm
9. Eskalator pada area Jarak antara
terbuka pelindung luar
dengan balok
struktur ≥ 400 mm
H. PERALATAN PENGAMAN
1. Kunci pengendali Tersedia Ada & √
operasi baik
2. Saklar henti darurat Tersedia Ada & √
Baik
3. Peralatan pengaman Tersedia Ada & √
rantai anak tangga / Baik
palet
4. Peralatan pengaman Tersedia Ada & √
rantai penarik Baik
5. Peralatan pengaman Tersedia Ada & √
anak tangga / palet Baik
6. Pengaman ban Tersedia Ada & √
pegangan Baik
7. Pengaman pencegah Tersedia Ada & √
balik arah Baik
8. Pengaman area Tersedia Ada & √

6
 masuk ban Baik
pegangan
9. Pengaman plat sisir Tersedia Ada & √
Baik
10 Sikat pelindung Tersedia Ada & √
. dalam Baik
11 Tombol penghenti Posisi mudah
. dicapai dan
mempunyai jarak
antar tombol ≤ Ada & √
30000 mpm Baik
mempunyai tanda
yang jelas
I. INSTALASI LISTRIK
1. Standar rangkaian SNI dan standar PUIL √
instalasi listrik, internasional 2011
perlengkapan dan
pengaman
2. Panel Listrik Panel khusus PUIL √
escalator 2011
3. Kabel grounding *Penampang ≥ 6
mm²
*≤ 5 Ω (ohm) *3.2 Ω √
4. Alarm kebakaran Terhubung dan Ada
beroperasi
otomatis
J. KHUSUS ESKALATOR OUTDOOR
1. Tanda pelarangan Tersedia N/A
membawa barang
panjang besar dan
berat
2. Tanda pelarangan Tersedia N/A
lompat – lompat
diatas anak tangga
atau palet
3. Tanda pelarangan Tersedia N/A
anak kecil
menggunakan
escalator, kecuali
didampingi
4. Tanda pelarangan Tersedia N/A
membawa troli dan
kereta bayi pada
eskalator yang
beranak tangga
5. Tanda pelarangan Tersedia N/A
bersandar pada ban
pegangan atau
pelindung samping

7
6. Tanda pelarangan Tersedia N/A
menginjak
pelindung bawah
(skirt panel)
7. Tanda pelarangan Tersedia N/A
penggunaan alas
kaki berbahan karet
lunak atau tanpa
alas kaki
8. Tanda pelarangan Tersedia N/A
berdiri diantara
anak tangga
9. Tanda anjuran Tersedia N/A
memegang ban
pegangan

V. PENGUJIAN ALAT - ALAT PENGAMAN

PEMERIKSAAN DAN PENGUJIAN PERLENGKAPAN

No Kondisi Fungsi
Komponen Keterangan
. B TB F TF
1 Switch safety handrail bawah kiri √ − √ − Baik
2 Switch safety handrail bawah kanan √ − √ − Baik
3 Switch safety handrail atas kiri √ − √ − Baik
4 Switch safety handrail atas kanan √ − √ − Baik
5 Switch safety comb bawah kiri √ − √ − Baik
6 Switch safety comb bawah kanan √ − √ − Baik
7 Switch safety trash bawah √ − √ − Baik
8 Switch safety trash atas √ − √ − Baik
9 Switch safety lower step √ − √ − Baik
10 Switch safety upper step √ − √ − Baik
11 Switch safety comb atas kiri √ − √ − Baik
12 Switch safety comb atas kanan √ − √ − Baik
13 Sensor speed chain √ − √ − Baik
14 Switch safety chain √ − √ − Baik
15 Sensor balik arah bawah √ − √ − Baik
16 Sensor balik arah atas √ − √ − Baik
17 Petunjuk arah naik √ − √ − Baik
18 Petunjuk dilarang arah balik turun √ − √ − Baik
19 Emergency stop bawah √ − √ − Baik
20 Emergency stop atas √ − √ − Baik
21 Emergency stop panel atas √ − √ − Baik
22 Emergency stop panel bawah √ − √ − Baik
23 Sensor speed naik √ − √ − Baik
24 Sensor speed turun √ − √ − Baik

8
VI. REKOMENDASI

Setelah dilaksanakan Pemeriksaan dan Pengujian pertama Keselamatan dan Kesehatan Kerja
(K3) Eskalator, dengan ini menindaklanjuti dari rekomendasi tersebut :

1. Sediakan Apar pada sisi atas escalator.

2. Beri tambahan rambu -rambu pada escalator naik dan turun
3. Lakukan pengurasan pada pembuangan oli setiap 3 bulan sekali atau ketika step sudah mulai
banyak oli.
4. Lakukan setting handrail, ketika selip sudah melebihi dari 2%
5. Lakukan setting handrail, ketika handrail sudah mulai kendor.
6. Lakukan setting chain, ketika sudah mulai kendor.
7. Lakukan pengencangan kuncian step, di karenakan ada beberapa step yang goyang.
8. Periksa switch safety pada escalator setiap maintenance.
9. Eskalator ini wajib dilakukan pemeriksaan berkala Keselamatan dan Kesehatan Kerja (K3)
paling lambat 9 Januari 2020.
10. Laporkan segera mungkin ketika ada kecelakaan pemakaian escalator kepada Dinas Tenaga
Kerja dan Transmigrasi (DISNAKERTRANS) Provinsi setempat.

VII. KESIMPULAN

Berdasarkan hasil Pemeriksaan dan Pengujian Keselamatan dan Kesehatan Kerja (K3) dan
standarisasi yang masih berlaku, maka Eskalator tersebut dinyatakan Memenuhi Persyaratan
Keselamatan dan Kesehatan Kerja (K3) dan Layak di operasikan.

Demikian hasil Pemeriksaan dan Pengujian ini K3, Berlaku sejak tanggal di tetapkan dan
apabila di kemudian hari ada kekeliruan akan di perbaiki sebagaima semestinya.

Surabaya, 9 Januari 2020

Diperiksa kembali oleh : Yang Memeriksa dan Menguji,
Pengawas Ketenagakerjaan Spesialis Ahli K3 Elevator & Eskalator
K3 Listrik, Elevator & Eskalator

Lampiran : AHMAD GHOZALI

Reg.0094/AK3-EE/X/2018 - P0
DOKUMENTASI PEMERIKSAAN DAN PENGUJIAN ESKALATOR

9
1 Name plate escalator
dengan type
JLC 690034260

2 Name plate motor

dengan 7,5 kW, 380
V, 18,6 A

3 Eskalator tampak
bawah

4 Petunjuk pemakaian
Eskalator

5 Kondisi Skirt Brush

Baik

6 Switch pada trash

10
7 Switch Lower and
Upper step

8 Jarak celah step kanan

dan kiri 6 mm

9 Jarak Baluestade
dengan pagar tangga
650 mm

10 Sikat dalam step

Jarak tongkat bawah

11 dengan as anak tangga
4 mm

12 Tombol stop atas

11
13 Plat pelindung dalam
970 mm x 800 mm

14 Pit atas/ ruang mesin

besih dan rapi dengan
plat pelindung anak
tangga

15 Tombol Emergency
stop pada pit

16 Tombol manual
eskalator

17 Itensitas cayaha pada

pit masih temporer
107,4 Lux

18 *Panel Control
Travelator
menggunakan
ACVVVF

12
