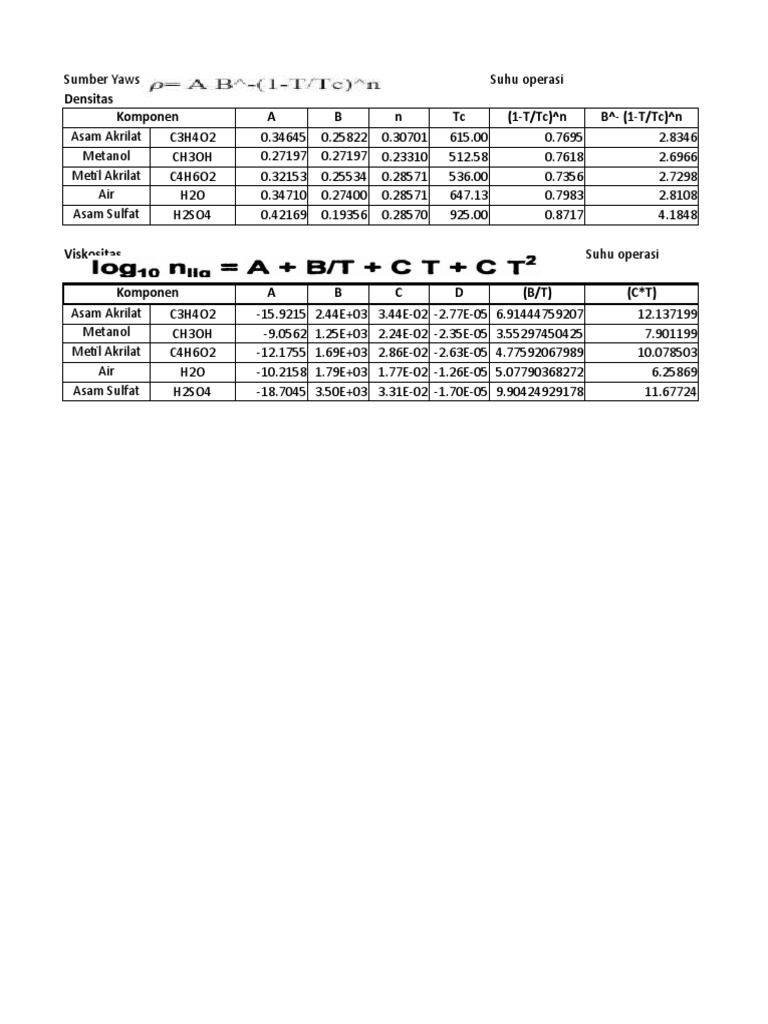

Sumber Yaws Suhu operasi

Densitas
Komponen A B n Tc (1-T/Tc)^n B^- (1-T/Tc)^n
Asam Akrilat C3H4O2 0.34645 0.25822 0.30701 615.00 0.7695 2.8346
Metanol CH3OH 0.27197 0.27197 0.23310 512.58 0.7618 2.6966
Metil Akrilat C4H6O2 0.32153 0.25534 0.28571 536.00 0.7356 2.7298
Air H2O 0.34710 0.27400 0.28571 647.13 0.7983 2.8108
Asam Sulfat H2SO4 0.42169 0.19356 0.28570 925.00 0.8717 4.1848

Viskositas Suhu operasi

Komponen A B C D (B/T) (C*T)

Asam Akrilat C3H4O2 -15.9215 2.44E+03 3.44E-02 -2.77E-05 6.91444759207 12.137199
Metanol CH3OH -9.0562 1.25E+03 2.24E-02 -2.35E-05 3.55297450425 7.901199
Metil Akrilat C4H6O2 -12.1755 1.69E+03 2.86E-02 -2.63E-05 4.77592067989 10.078503
Air H2O -10.2158 1.79E+03 1.77E-02 -1.26E-05 5.07790368272 6.25869
Asam Sulfat H2SO4 -18.7045 3.50E+03 3.31E-02 -1.70E-05 9.90424929178 11.67724
 80 ℃
353 K
Rho
0.9821
0.7334
0.8777
0.9756
1.7647

80 ℃
353 K
(D*T^2) Visko
-3.448803 0.480113
-2.933047 0.291694
-3.280207 0.250447
-1.573936 0.352255
-2.120596 5.706809
 Perhitungan Neraca Massa Dengan Kapasitas 30.000 Ton/Tahun

Reaksi = C3H4O2(l) + CH3OH(l) → C4H6O2(l) + H2O(l)

Data konversi satuan = 1000 kg/ton

330 hari/tahun
24 jam/hari

Kapasitas produksi = 30000 ton/tahun

3787.879 kg/jam

Konversi asam akrilat (X) = 96.60% Limiting Reactan

Basis asam akrilat = 100 kgmol/jam

= 100 kgmol/jam x 72.000 kg/kgmol
Basis asam akrilat = 7200.000 kg/jam

Diketahui :

Spesifikasi Komposisi Bahan Baku

Asam Akrilat Metanol

Unsur Kadar BM + Unsur Kadar BM

C3H4O2 (A) 99.5% 72 CH3OH (B) 99.85% 32
H2O 0.5% 18 H2O 0.15% 18

(PT Nippon Shokubai Indonesia) (PT Kaltim Metanol Industri)

Spesifikasi Komposisi Bahan Pembantu

Asam Sulfat

Unsur Kadar BM
H2SO4 98% 98
H2O 2% 18

Spesifikasi Komposisi Produk

Metil Akrilat

Unsur Kadar BM
C4H6O2 (C) 99% 86
H2O (D) 1% 18
REAKTOR (R-01)
Fungsi : Mereaksikan Asam Akrilat dan Metanol
Reaksi : C3H4O2(l) + CH3OH(l) → C4H6O2(l) + H2O(l)

Konversi (X) = 82.3% Limiting Reactan (Asumsi semua limiting reaktan konversi sama)
Umpan masuk (input) :
Berasal dari umpan segar Asam Akrilat dari Gudang Penyimpanan
Dari umpan Asam Akrilat (Gudang Penyimpanan)
C3H4O2 (A) = laju mol Asam Akrilat
= 100 kgmol/jam = 7200 kg/jam
H2O = 0,5% laju mol Asam Akrilat
= 0.50 kgmol/jam = 9 kg/jam

Dari umpan Metanol (Gudang Penyimpanan)

CH3OH (F) = 2 x laju mol Asam Akrilat
= 200 kgmol/jam = 6400 kg/jam
H2O = 1 % massa dari umpan Metanol
0.15%
= 6400 x
99.85%
= 9.6144 kg/jam
= 0.5341 kgmol/jam
Umpan Katalis
H2SO4 (F) = 5% massa reaktan
= 680 kg/jam = 7 kgmol/jam
H2O = 2 % massa dari H2SO4
2
= 680 x
98
= 13.8776 kg/jam
= 0.7710 kgmol/jam
Bereaksi
Komponen Mula-mula Bereaksi Sisa
C3H4O2(A) FAo -FAo.XA FAo - FAo.XA
CH3OH (B) Fbo (FAo.XA) FFo - FAo.XA
C4H6O2(C) FCo FAo.XA FAo.Xa
H2O (D) FDo FAo.XA FAo.Xa

FAo = 100 kgmol/jam

FBo = 200 kgmol/jam
C3H4O2(A) - FAo.XA
= -82.27 kgmol/jam
CH3OH (B) (- FAo.XA)
= -82.27 kgmol/jam
 C4H6O2(C) FAo.XA
= 82.27 kgmol/jam

H2O (D) FAo.XA

= 82.27 kgmol/jam

Sisa (output) :
C3H4O2(A) = C3H4O2 input - C3H4O2 bereaksi
= 18 kgmol/jam = 1277 kg/jam
CH3OH (B) = CH3OH input - CH3OH bereaksi
= 118 kgmol/jam = 3767 kg/jam
C4H6O2(C) = C4H6O2 input - C4H6O2 bereaksi
= 82 kgmol/jam = 7075 kg/jam
H2O (D) = H2O input - H2O bereaksi
= 84.08 kgmol/jam = 1513.3520 kg/jam

BM Input Output
Komponen Bereaksi
(kg/kgmol) (kgmol/jam) (kg/jam) (kgmol/jam) (kg/jam)
C3H4O2 72 100.0000 7200 -82 17.73 1276.56
CH3OH 32 200.0000 6400 -82 117.73 3767.36
C4H6O2 86 0.0000 0 82 82.27 7075.22
H 2O 18 1.8051 32.4919727 82 84.08 1513.35
H2SO4 98 6.9388 680 0.00 6.9388 680.00
TOTAL 308.74 14312.49 0.00 308.74 14312.49
REAKTOR (R-02)
Fungsi : Mereaksikan Asam Akrilat dan Metanol
Reaksi : C3H4O2(l) + CH3OH(l) → C4H6O2(l) + H2O(l)

Konversi (X) = 96.6% Limiting Reactan (Asumsi semua limiting reaktan konversi sama)
Umpan masuk (input) :
BM Input
Komponen
(kg/kgmol) (kgmol/jam) (kg/jam)
C3H4O2 72 17.7300 1276.56
CH3OH 32 117.7300 3767.36
C4H6O2 86 82.2700 7075.22
H 2O 18 84.0751 1513.35197
H2SO4 98 6.9388 680
TOTAL 308.74 14312.49

Bereaksi
Komponen Mula-mula Bereaksi Sisa
C3H4O2(A) FAo -FAo.XA FAo - FAo.XA
CH3OH (B) Fbo (FAo.XA) FFo - FAo.XA
C4H6O2(C) FCo FAo.XA FAo.Xa
H2O (D) FDo FAo.XA FAo.Xa

FAo = 18 kgmol/jam
FBo = 118 kgmol/jam
C3H4O2(A) - FAo.XA
= -17.12718 kgmol/jam
CH3OH (B) (- FAo.XA)
= -17.12718 kgmol/jam
C4H6O2(C) FAo.XA
= 17.12718 kgmol/jam
H2O (D) FAo.XA
= 17.12718 kgmol/jam

Sisa (output) :
C3H4O2(A) = C3H4O2 input - C3H4O2 bereaksi
= 0.60 kgmol/jam = 43 kg/jam
CH3OH (B) = CH 3
OH input - CH3
OH bereaksi
 = 100.60 kgmol/jam = 3219 kg/jam
C4H6O2(C) C H O
= 4 6 2 input - C H O
4 6 2
bereaksi
= 99.40 kgmol/jam = 8548 kg/jam
H2O (D) H
= 2 O input - H 2
O bereaksi
= 101.2 kgmol/jam = 680.0000 kg/jam

BM Input Output
Komponen Bereaksi
(kg/kgmol) (kgmol/jam) (kg/jam) (kgmol/jam) (kg/jam)
C3H4O2 72 17.7300 1276.56 -17.13 0.6028 43.4030
CH3OH 32 117.7300 3767.36 -17.13 100.6028 3219.2902
C4H6O2 86 82.2700 7075.22 17.13 99.3972 8548.1575
H 2O 18 84.0751 1513.35197 17.13 101.2023 1821.6412
H2SO4 98 6.9388 680 0.00 6.9388 680.0000
TOTAL 308.74 14312.49 0.00 308.74 14312.49

DEKANTER (DE-01)
Fungsi : Memisahkan gliserol dari larutan Metil Ester, CPO dan CH3OH

Input ρ Kelarutan dalam

Komponen H2O
(kgmol/jam) (kg/jam) kg/l
C3H4O2 0.60 43.40 0.98205715 100/100 gr H2O
CH3OH 100.60 3219.29 0.73338251 100/100 gr H2O
C4H6O2 99.40 8548.16 0.87772494 4,94/100 gr H2O
H2O 101.20 1821.64 0.97564072 Larut Sempurna
H2SO4 6.94 680.00 1.7646882 0,0054/100 gr H2O

Massa C3H4O2 larut dalam air = Massa H2O . Kelarutan C3H4O2

= 1821.6412 kg/jam

Massa CH3OH larut dalam air = Massa H2O . Kelarutan CH3OH

= 1821.6412 kg/jam
Massa CH3OH pada fase ringan = Massa CH3OH awal - Massa CH3OH larut dalam air
= 1397.6490 kg/jam

Massa C4H6O2 larut dalam air = Massa H2O . Kelarutan C4H6O2

= 89.9891 kg/jam
Massa C4H6O2 pada fase ringan = Massa C H O
4 6 2
awal - Massa C4H6O2 larut dalam air
= -89.9891 kg/jam
 OPTIMASI REAKTOR

Tujuan : Mendapatkan jumlah dan volume optimal ditinjau dari konversi dan
harga reaktor

Jenis : Reaktor Alir Tangki Berpengaduk (RATB)

CH3OH
H2O

C57H104O6
FFA
H2O

C57H104O6
R-COOCH3
CH3OH
C3H8O3
H2O

Gambar 1. Skema Reaktor

Jumlah : 1 (satu)
Kondisi operasi :
Tekanan(P) : 1 atm
Suhu (T) : 55 ºC = 328 K
Konversi : 0.972
Mol Ratio : TG : Methnol = 1 : 42
1.     Reaksi
Reaksipada
padareaktor
Reaktor
Bahan baku yang digunakan yaitu :
Asam Akrilat
Metanol (CH3OH)
Sehingga reaksi yang terjadi yaitu :

C3H4O2(l) + CH3OH(l) → C4H6O2(l) + H2O(l)

Disederhanakan menjadi : A + B → C + D

2.   Neraca Massa disekitar Reaktor

Ton
Kapasitas produksi ꓿ 150000
Tahun
Asumsi 1 tahun ꓿ 330 hari
Ton 1 Tahun Hari 1000 kg
Kapasitas produksi ꓿ 150000 x x x
Tahun 330 Hari 24 jam Ton
꓿ Kg
18939.394
Jam
Dari perhitungan neraca massa, diperoleh komposisi umpan sebagai berikut:
Tabel 1. Data umpan masuk reaktor
BM Input ρ Xi/ρ qo
Komponen Xi
Kgmol/kg kgmol/jam kg/jam (kg/l) (l/kg) l/jam
C3H4O2 72 100.00 7200.00 0.5285 0.9821 0.5382 3874.7152
CH3OH 32 200.00 6400.00 0.4698 0.7334 0.6406 4099.595
H2 O 18 1.3051 23.4920 0.0017 0.9756 0.0018 0.0415
TOTAL 301.31 13623.49 1.0000 1.18 7974.35

FA0 = 100.00 kgmol/jam

FB0 = 200.00 kgmol/jam
𝐶_𝐴0=𝐹_𝐴0/𝑞_0

CA0 = 100.00
7974.35
= 0.01 kgmol/L (US Patent, 3.875.212).

𝐶_𝐵0=𝐹_𝐵0/𝑞_0

CA0 = 200.00
7974.35
= 0.03 kgmol/L

𝐶_𝐴=𝐶_𝐴0 (1−𝑥_𝐴)
3. Menentukan Konstanta Laju Reaksi (k)
Untuk mengetahui kecepatan reaksi dilakukan tinjauan kinetika. Dari data percobaan
US Patent nomor 3.875.212 untuk membuat metil akrilat dari asam akrilat dan methanol
dengan reaksi esterifikasi dapat diketahui konstanta kecepatan laju reaksi (k), perbandingan
reaktan A : B = 1 : 2 dengan limiting reaktannya yaitu asam akrilat. Kebutuhan katalisator 5%
dari total massa reaktan. Reaksi pembuatan metil akrilat dari asam akrilat dan methanol
merupakan reaksi berorde 2.
