Lampiran Netralizer (N)

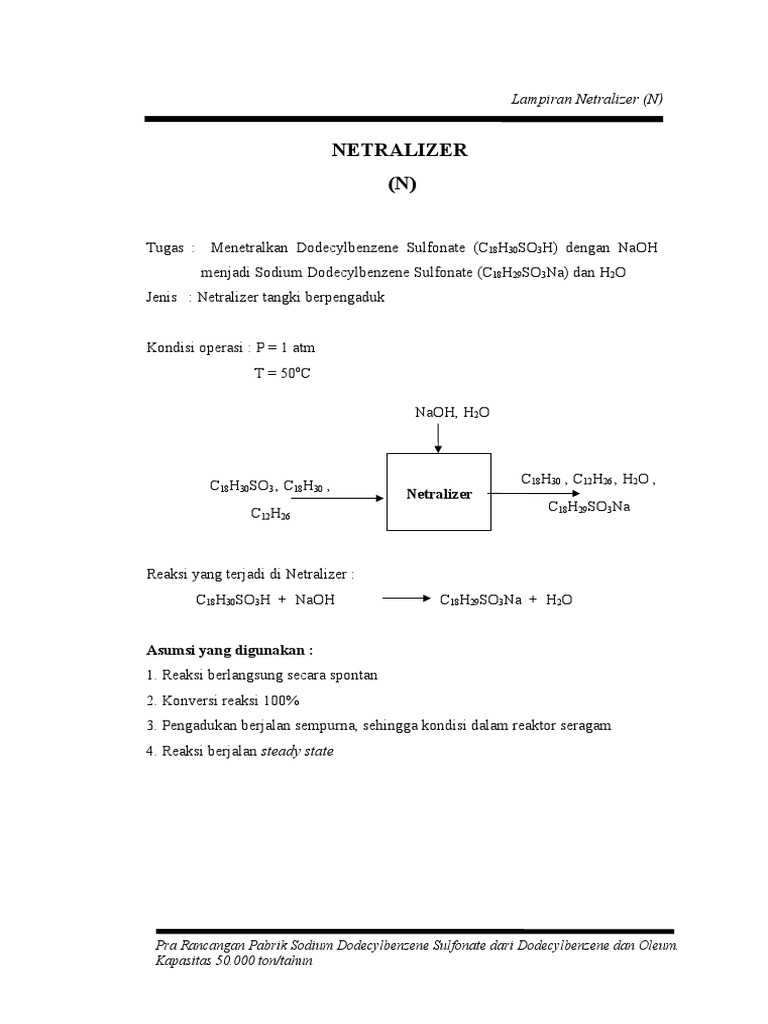

NETRALIZER
(N)
Tugas : Menetralkan Dodecylbenzene Sulfonate (C18H30SO3H) dengan NaOH

menjadi Sodium Dodecylbenzene Sulfonate (C18H29SO3Na) dan H2O
Jenis : Netralizer tangki berpengaduk
Kondisi operasi : P = 1 atm

T = 50oC
NaOH, H2O
C18H30SO3 , C18H30 , C18H30 , C12H26 , H2O ,

Netralizer
C12H26 C18H29SO3Na
Reaksi yang terjadi di Netralizer :

C18H30SO3H + NaOH C18H29SO3Na + H2O
Asumsi yang digunakan :

1. Reaksi berlangsung secara spontan
2. Konversi reaksi 100%
3. Pengadukan berjalan sempurna, sehingga kondisi dalam reaktor seragam
4. Reaksi berjalan steady state
Pra Rancangan Pabrik Sodium Dodecylbenzene Sulfonate dari Dodecylbenzene dan Oleum.
Kapasitas 50.000 ton/tahun
1. NERACA MASSA NETRALIZER (N-01)

a. Umpan Masuk dari Keluaran Decanter
Komponen BM Kg/kmol Kmol/jam Kg/jam Fraksi massa

C18H30 246 0,27 67,35 0,01
C12H26 170 0,51 85,90 0,02
C18H30SO3 326 16,83 5488,14 0,97
TOTAL 17,61 5641,39 1,00
b. Umpan NaOH

NaOH 40 16,83 673,39 0,1
H2O 18 336,70 6060,52 0,9
TOTAL 353,53 6733,91 1,00
c. Hasil Reaksi

C18H30 246 0,27 67,35 0,01
C12H26 170 0,51 85,90 0,01
H2O 18 353,53 6363,55 0,51
C18H29SO3Na 348 16,83 5858,50 0,47
TOTAL 371,14 12375,30 1,00
2. NERACA PANAS
Neraca panas :
Panas umpan masuk – Panas hasil pencampuran + Panas reaksi - Panas beban
=0
Data Cp untuk masing-masing komponen sebagai berikut :
Cp (J/mol.K) = A + B.T + C.T2 + D.T3

Senyawa
A B C D
C18H30 202,922 2,08260 -4,5473E-03 4,2038E-06
C12H26 84,485 2,03580 -5,0981E-03 5,2186E-06
C18H30SO3 178,42 3,66700 -7,9740E-03 7,1017E-06
H2O 92,053 -0,03995 -2,1103E-04 5,3469E-07
Cp NaOH = 80,4 KJ/kmol.K

Cp C18H29SO3Na = 1,007 Kcal/kg.K = 1441,5644 KJ/kmol.K
 Panas umpan masuk

- Umpan dari Mixer -02
Suhu umpan masuk = 40oC
Suhu referensi = 25oC
Mencari entalpi umpan masuk dengan, H = m ʃ Cp dT
Massa Cp dT H1
Komponen
(kmol/jam) KJ/kmol (KJ/jam)
NaOH 16,83 1206,00 20302,75
H2O 336,70 1358,21 457301,75
TOTAL 477604,50
- Umpan dari Decanter

Suhu umpan masuk = 55 oC
Mencari entalpi umpan keluar dengan, H = m ʃ Cp dT
Massa Cp dT H2
Komponen
C18H30 0,27 8367,48 2290,74
C12H26 0,51 4732,76 2391,47
C18H30SO3 16,83 9367,86 157705,88
TOTAL 162388,10
Total panas umpan masuk = H1 + H2

= 162388,10 + 477604,50
= 639992,60 KJ/jam
 Panas umpan keluar

Suhu campuran = 50oC
Mencari entalpi umpan keluar dengan, H = m ʃ Cp dT
Massa Cp dT H2
Komponen
C18H30 1,60 6865,86 10985,37
C12H26 2,95 3842,46 11347,49
H2O 353,06 2256,96 796851,03
C18H29SO3N
98,39 36039,11 3545785,28
a
TOTAL 4364969,17
 Panas reaksi
Dari literatur diperoleh :
Panas pembentukan NaOH = -99640 Kcal/kmol
Panas pembentukan C18H29SO3Na = -272450 Kcal/kmol
Panas pembentukan C18H30SO3 = -163416,6189 Kcal/kmol
Panas pembentukan H2O = -68320 Kcal/kmol
Panas reaksi pada suhu 25oC = ΔHf produk – ΔHf reaktan
= (ΔHf C18H29SO3Na + ΔHf H2O) –

(ΔHf C18H30SO3 + ΔHf NaOH)
= (-272450 + -68320) – (-163416,6189 +
-99640)
= -77713,3811 Kcal/kmol
Panas reaksi total = ΔHr × Fao × Xa
= -77713,3811 Kcal/kmol × 16,83 kmol/jam ×
100%
= -1308287,93 Kcal/jam = -5477539,918
KJ/jam
 Panas beban
Dari persamaan neraca panas didapat panas beban :
Panas beban = Panas masuk – Panas keluar + Panas reaksi
= -639992,60- 4364969,17 + -5477539,918
= -1752563,34 KJ/jam
= 1661109,537 BTU/jam
Neraca Panas :
Masuk Keluar
Entalpi umpan Entalpi hasil reaksi

639992,60 4364969,17
masuk total pada suhu 50oC
Panas reaksi pada

5477539,92 Beban panas 1752563,34
suhu 25 oC
TOTAL 6117532,51 TOTAL 6117532,51
3. MERANCANG NETRALIZER
a. Menentukan Kecepatan Volume Umpan

Dari data di Perry’s HanC18H30ook diperoleh
Densitas C18H30 = 0,856 Kg/lt
Densitas C12H26 = 0,7495 Kg/lt
Densitas C18H30SO3 = 1,06 Kg/lt
Densitas H2O = 1 Kg/lt
Densitas NaOH = 2,13 Kg/lt
Arus Masuk Netralizer (N-01)

BM
Fraksi massa ρ
Komponen (Kg/kmol Kmol/jam Kg/jam ρ . xi
(xi) (Kg/l)
)
C18H30 246 0,27 67,35 0,01 0,856 0,004658
C12H26 170 0,51 85,90 0,01 0,7495 0,005203
C18H30SO3 326 16,83 5488,14 0,44 1,06 0,470084
NaOH 40 16,83 673,39 0,05 2,13 0,115902
H2O 18 336,70 6060,52 0,49 1 0,489727
TOTAL 371,14 12375,30 1,00 1,09
12375,30 kg/ jam

Fvmasuk = = 11399,78 L/jam
1,09 kg /l
b. Perhitungan Volume Dan Ukuran Netralizer
Anggapan
a. Volume cairan selama reaksi tetap
b. Bisa dianggap isothermal karena cairan dalam tanki mixed flow.
Waktu Tinggal = 0,5 Jam
Volume Netralizer = Fv × t
L
= 11399,78 × 0,5 Jam
Jam
= 5699,8880 L
Over Design = 20 %
Volume Netralizer = 1,2 ×5699,8880 L
= 6839,8656 L
= 6,839865596 m3
Dipilih Volume Netralizer standar = 2000 galon
= 7,5708 m3 (Silla, 2003)
Menghitung Ukuran Netralizer
Netralizer berbentuk silinder tegak dengan perbandingan H : D = 1,5 : 1
Vt = Vshell + 2 (Vhead) (Brownell and young, 1959

hal.80)
π 2 2π
D ( H )+ D 3
= 4 24
π 2 2π
D (1,5 D)+ D3
Vt = 4 24
V tangki=1,1775 D 3 +0,2616 D 3
V =1,4391 D 3
V tangki
D=
√
3
1,4391
7,5708 m3
D=
√
3
1,4391
D = 1,7392 m = 5,7061 ft
H = 1,5 × D
= 1,5 × 1,7392 m
= 2,6088 m = 8,5591 ft
Volume Head = 0,5 × π/12 × D3
= 0,5 × 3,14/12 × (1,739 m)3
= 0,688 m3
Luas permukaan Mixer = keliling lingkaran × tinggi Mixer
Luas permukaan Mixer =π.D.H

= 3,14 × 1,739 m × 2,61 m
= 14,247 m2
Luas penampang Mixer = π/4 × D2
= 3,14/4 × (1,739 m) 2
= 2,374 m2
c. Perhitungan Tekanan Perancangan Netralizer
P perancangan = Poperasi (1 + over design)
= 1 atm × (1 + 20%)
= 1,2 atm × (14,6959 psia)/(1 atm)
= 17,635 psia
d. Perancangan Tebal Dinding Netralizer (tshell)
Suhu operasi = 50 ⁰C = 122 ⁰F

Karena C18H30SO3 dan C18H29SO3Na memiliki sifat korosi maka dipilih
bahan stainless steel SA-167. Dari appendix D, hal.342 (Brownell &
Young, 1959)
Allowable stress (f) = 18750 psia
Welded joint efficiency (E) = 85%
¿
Jari-jari reaktor (ri) = ½ .D = ½ × 5,706 ft × 12∈ 1 ft ¿
= 34,236 in
Corrosion Allowance (C) = 0.125 in
Tekanan perancangan (P) = 17,64 psia
P ×ri
tshell = +C (Brownell, pers 13.1 hal.254)
f × E−0 , 6 × P
¿
= 17,64 psia× 34,236∈ ( 18750 psia ×85 % )−(0,6 ×17,64 psia) ¿ +
0,125 in
= 0.1629 in
sehingga tebal head standar = 3/16 in (Brownell, tabel 5.6

hal.88)
OD = ID + (2 × tshell standar)
= 68,473 in + (2 × 0,1875 in)
= 68,848 in= 5,737 ft = 1,749 m
Dari tabel 5.7 hal.90 Brownell & young, OD standar yang mendekati
perhitungan adalah 72 in.
e. Perancangan Head Netralizer
Untuk pressure vessel dengan tekanan operasi 15-200 psig,
menggunakan torispherical head. Dimana :
Sf = Standart Staright Flange
Icr = Inside crown radius
ID
a = 2
2
ID
b
√
= rc− ( rc−icr )2− ( 2
−icr )
ID
AB = 2 – icr
BC = r – icr
AC =√ ( BC )2−( AB )2
OA = t + b + Sf
Maka mencari ID koreksi :
OD = ID + (2 × tebal dinding reaktor)
72 = ID + (2 × 0,1875 in)
ID = 71,625 in = 1,819 m
Mencari rc dan Icr
Dari tabel 5.7.,p.90 Brownell & Young
OD = 72 in
3
t = 16 in
Didapat
Icr = 4,375
rc = 72
Sehingga :
tebal dinding head :
0,885 × P ×rc
thead = +C (Brownell, pers 13.1 hal.254)
f × E−0 , 1× P
dengan :
P = Tekanan perancangan = 17,64 psia
E = welded joint efficiency = 80%
F = tekanan maksimum yang di izinkan = 18750 psia
C = corrosion allowance = 0,125 in
0,885 × P ×rc
thead = +C
f × E−0 , 1× P
0,885 ×17,64 psia× 72∈ ¿ ¿

( 18750 psia ×80 % )−(0,1× 17,64 psia) + 0,125 in
= 0.1974 in
Diambil tebal head standar = 3/16 in = 0,1875 in (Brownell, tabel 5.6
hal.88)
Berdasarkan tabel 5.6, p: 88, Brownell & Young, 1959
3
Untuk t = 16 in
1
Didapat Sf = 1 −2
2
Diambil Sf = 1,75 in
Dimensi head :
ID
a = 2
71,62 in
= 2
= 35,8125 in
ID
AB = 2 - icr
= (71,625 / 2) - 4,375 in
= 31,4375 in
BC = rc – icr
= 72 in – 4,375 in
= 67,625 in
AC = √ ( BC )2−( AB )2
= √ ( 67,625 )2−( 31,4375 )2
= 59,873 in
2
ID
b
√
= rc− ( rc−icr )2− ( 2
−icr )
= 72 in - √ ( 72 )2−( 31,4375 )2
= 12,127 in
OA = t + b + Sf
3
= 16 in + 12,127 in + 1,75 in
= 14,064 in
Jadi tinggi head didapat = 14,064 in
= 0,357 m = 1,172 ft
Volume head bawah (VH) = 0,688 m3
Volume larutan dalam tangki (V) = 5,700 m3
Volume larutan dalam bagian shell = V – VH
= 5,700 - 0,688 = 5,011 m3
Tinggi lar Tinggi larutan dalam bagian shell (HL)
Volume larutan dalambagian shell

¿
Luas penampang tangki
5,011 m3
¿
2,374 m 2
= 2,111 m
T Tinggi larutan dalam shell dan head bawah ¿ H L +b
= (2,111 + 0,308) m
= 2,419 m
Tinggi tangki = tinggi larutan dalam shell + (2 x tinggi head)
= 2,111 + ( 2 x 0,357)
= 2,825 m = 9,269 ft
f. Perancangan Pengaduk
Viskositas
Massa μ Fraksi Massa

Komponen 1/μmix
(kg/jam) (cp)
C18H30 67,35 5,103 0,01 0,001
C12H26 85,90 1,2 0,01 0,006

C18H30SO 0,44 0,418
5488,14 1,06
3
NaOH 673,39 67,4 0,05 0,001
H2O 6060,52 0,6 0,49 0,816
TOTAL 12375,30 1,00 1,24
Viskositas campuran :
1 w1 w2 w3 w4 w5 1
= + + + + =1,24
μmix µ 1 µ 2 µ 3 µ 4 µ5 μmix
Maka, μmix = 0,805 cP = 0,0008050 Kg/m.s
Menurut Holland and Chapman “Liquid Mixing and Processing in Stirred

Tank” hal. 5 – 12, untuk cairan yang viskositasnya rendah maupun
sedang digunakan pengaduk dengan tipe Flat Blade Turbin Impeller.
Adapun mengenai spesifikasi dari pengaduk yang dirancang adalah
sebagai berikut (Holland and Chapman, hal. 12):
 Jumlah Blade = 6 buah
 Jumlah Baffle = 4 buah
Dari tabel 477. Brown diproleh :
Dt/Di = 3
Zl/Di = 2,7 – 3,9
Zi/Di = 0,75 – 1,3
Wb/Di = 0,17
Lebar impeller = 0,2 × Di
Panjang impeller = 0,25 × Di
Diambil data :
Dt/Di = 3
Zi/Di = 1
Zl/Di = 2,7
 Diameter Impeller (Di) = 1/3 x Diameter tangki
= 1/3 x 1,739 m
= 0,580 m
= 1,902 ft
 Tinggi Impeller dari dasar (Zi) = Di
= 0,580 m
= 1,902 ft
 Tinngi cairan (Zl) = 2,7 × Di
= 2,7 × 0,580 m
= 1,565 m = 5,135 ft
 Lebar Blade Impeller (q) = 1/5 × Di
= 1/5 x 0,580 m
= 0,116 m
 Panjang Blade Impeller (r) = ¼ × Di
= ¼ x 0,580 m
= 0,145 m
 Jarak antar impeller = Lebar impeller
= 0,116 m
 Lebar Baffle (Wb) = 1/10 x Diameter impeller
= 1/10 x 0,580 m
= 0,058 m
= 0,190 ft
Menghitung Kecepatan Putar pengaduk.

WELH = water equivalent liquid height ( ft )
rho campuran = 1072,59 kg/m3 = 66,958 lb/ft3
rho air = 62,5 lb/ft3
rho camp
WELH =
rho air × ZL
66,958
= = 5,502 ft
62,5× 5,1354
Dipilih berdasarkan Rase, H.F., J.R. Holmes, Chemical Reaktor design for
process plant, Willey and son, New York, (1977). Vol.1 , halaman 366.
Kecepatan putar berkisar antara 500 sampai 700 ft/menit. Dipilih kecepatan
putar yaitu : 600 ft/jam
= 600 ¿
Putaran pengadukan (N)
√¿¿
= 600 ¿
√¿¿
= 120,820 rpm = 2,013 rps
Digunakan power standar = 125 rpm (Walas, Hal.288)
= 2,083 rps
Tinggi baffle diambil sama dengan tinggi cairan. Bilangan reynold dalam
reaktor :
n × D i2 × Densitas
Re =
viskositas
2,1× 0,57972 × 1072,59

=
0,000805
= 901747,771
Dari fig. 3.4-4. Power correlations for various impellers and baffles
(Geankopollis, 1978) :
Re > 100000, diperoleh power number Np = 5
(Fig 10.59, Rase hal 348)
P
Po = (Pers. 461, Brown)
n × densitas × Di 5
3
Atau,
P = Po ×n3 ×densitas × D i5
= 5 ×2,0833 ×66,959 ×1,9025
lb . ft 2
= 75357,904 = 4,26 HP
detik 3
Efisiensi = 80%
P 4,26
Power = = = 5,32 HP
Efisiensi 0,80
Menurut Ludwig “Applied Process Design for Chemical and

Petrochemical Plants” Vol. 3 hal. 400 diperoleh standart NEMA, sehingga
digunakan motor dengan Power sebesar 7 Hp.
g. Merancang Alat Pendingin

Berikut perhitungan suhu keluar mixer apabila tidak ada pendingin atau
disebut dengan keadaan adiabatik.
a. Mencari panas umpan masuk (H1)
- Umpan masuk dari Mixer -02
Suhu umpan = 40oC
BM
Kompone
Kg/kmo Kmol/jam Kg/jam Cp.dT H1
n
l
NaOH 40 16,83 673,39 1206,00 20302,75
H2O 18 336,70 6060,52 1358,21 457301,75
TOTAL 353,53 6733,91 477604,50

Perhitungan :
Entalpi NaOH = m x Cp x dT
= 16,83 x 1206,00
= 20302,75 KJ/jam
- Umpan masuk dari Decanter
Suhu umpan masuk = 55 oC

Suhu referensi = 25 oC
Komponen BM Kmol/ja Kg/jam Cp.dT H2
Kg/kmol m
C18H30 246 0,27 67,35 8367,48 2290,74
C12H26 170 0,51 85,90 4732,76 2391,47
C18H30SO
326 16,83 5488,14 9367,86 157705,88
3
TOTAL 17,61 5641,39 22468,10 162388,10
Perhitungan :
Entalpi C18H30 = m x Cp x dT
= 0,27 x (202,992 x (55-25) + 1,0413 x (552- 252) –

1,5158E-03 x (553- 253) + 1,0510E-06 x (554-254))
= 2290,74 KJ/jam
Total panas umpan masuk = 162388,10 + 477604,50
= 639992,60 KJ/jam
b. Mencari panas reaksi (Qr)
Fao = mol mula-mula C18H30SO3
Panas pembentukan pada suhu 25 oC :
Dari literatur diperoleh :
Panas pembentukan NaOH = -99640 Kcal/kmol
Panas pembentukan C18H29SO3Na = -272450 Kcal/kmol
Panas pembentukan C18H30SO3 = -163416,6189 Kcal/kmol
Panas pembentukan H2O = -68320 Kcal/kmol
Panas reaksi pada suhu 25oC = ΔHf produk – ΔHf reaktan
= (ΔHf C18H29SO3Na + ΔHf H2O) – (ΔHf

C18H30SO3 + ΔHf NaOH)
= (-272450 + -68320) – (-163416,6189 +
-99640)
= -77713,381 Kcal/kmol
Panas reaksi total = ΔHr × Fao × Xa
= -77713,381 Kcal/kmol × 16,83 kmol/jam × 100%
= -1308287,933 Kcal/jam =
-5477539,918KJ/jam
c. Mencari suhu keluar umpan tanpa pendingin atau pemanas

- Hasil Pencampuran Netralizer
Suhu referensi = 25 oC
BM kmol/ja
Komponen kg/jam Cp.dT xi Cpi.xi
kg/kmol m
246 0,27 67,35 0,00
C18H30 11092,48 8,18
1
170 0,51 85,90 0,00
C12H26 6381,87 8,69
1
18 353,53 6363,55 0,95
H2O 3483,45 3318,13
3
348 16,83 5858,50 0,04
C18H29SO3Na 55861,67 2533,84
5
TOTAL 371,14 1,00 5868,84
Sehingga penyelesaian untuk mencari suhu keluaran dari Netralizer yaitu

Panas masuk + panas Reaksi = Panas keluar
639992,5952 + 1538192,874 = mt × ∑ Cpi . Xi × dT
322024,7248 + 1538192,874 = 371,14 ×5868,84 ×(Tout −Tref )

Melalui bantuan Ms. Excel “Goal seek” maka didapat suhu campuran
sebesar :
Tkeluar = 63,75 oC
Dari perhitungan keadaan adiabatis dapat diketahui, suhu keluar netralizer

yaitu 63,75 oC sedangkan kondisi operasi yang diinginkan 50 oC.
Kesimpulannya, netralizer membutuhkan pendingin untuk menjaga suhu
operasi tetap pada suhu 50 oC.
Media pendingin yang digunakan adalah air.
dengan kondisi air sebagai berikut:
Tin = 30 oC (298 K)
Tout = 40 oC (302 K)
Cp air = 1 Kcal/kg.C
dengan panas beban atau Qc = -1752563,34 KJ/jam = -1661109,537

BTU/jam = -418592,562 Kcal/jam , maka jumlah air yang dibutuhkan :
Qc
= Cp(Tout−Tin)
m
418592,562
= 1 x( 40−30)
= 41859,256 kg/jam = 92311,557 lbm/jam
 Koefisien transfer panas:

( Water – Medium organic ) harga UD yang diijinkan 50 – 125 BTU/(ft
jam ⁰F )
(tabel 8 Kern, halaman 840)
Ditetapkan UD = 125 BTU/(ft jam ⁰F )
( T R−T ¿ ) −( T R −T out )
LMTD = ( T R −T ¿ )
ln
( T R −T out )
( 50−30 ) −(50−40)
= (50−30 )
ln
( 50−40 )
= 14,43 oC = 57,97 F
Menghitung luas transfer panas :
Q
Luas transfer panas (A) =
LMTD× UD
1661109,537 BTU / jam

=
57,97℉ ×125 BTU /(ft jam ⁰ F )
= 191,036 ft2 = 17,748 m2
π
Anetralizer = OD. Hcairan . π + 2 ( × OD2)
4
3.14
= (6 × 6,925 × 3,14) + 2 ( ×62 )
4
= 186,978 ft2 = 17,371 m2
Dari perhitungan terlihat bahwa luas transfer panas yang tersedia (luas
transfer panas =191,036 ft2 ) > dari luas tangki = 186,978 ft2. Maka dipilih
menggunakan coil pendingin.
 Merancang Pendingin Coil
Menghitung kecepatan volumetrik air :
Wa
qv =
ρ
41859,2562 kg/ jam
= kg
1101,3 3
m
= 38,009 m3/jam = 0,011 m3/detik
Menghitung Kecepatan linear air
Dari tabel: hal 159 coulson & Richardson, 1987 diperoleh kecepatan linear
pendingin dalam pipa (v) = 6 m/detik.
Diameter coil pipa

1
4 qv
Dopt =( )
×
π v
2
1
4 0,011m3 /detik
=( ×
6 m/ detik )
2
π
= 0,047 m
= 1,849 in
Dari table 11. Kern (hal 844), dipilih pipa ukuran standar
NPS =2 in , Schedule No : 40
OD = 2,38 in = 0,060 m
ID = 2,067 in = 0,053 m
at = 3,35 in2 = 0,002 m
ft 2
ao = 0,622
ft
Menghitung Panjang pipa coil
A
Lpc =
ao
191,036 ft 2
= ft 2
0,622
ft
= 307,132 ft
Menghitung Volume coil
π
V = ×OD 2 × L
4
π
= ×¿ ¿ 307,132 ft
4
= 9,484 ft3 = 0,269 m3
Volume cairan total setelah ada coil = Volume cairan mula-mula +
Volume coil
= 5,700 m3 + 0,269 m3
= 5,968 m3 = 210,774 ft3
volume cairantotal setelah ada coil
Tinggi cairan setelah ada coil =
Luas penampang tangki
5,968
=
2,374
= 2,514 m
Diameter lengkungan coil
Dc = 0,7 × Dt
= 0,7 × 1,739 m
= 1,217 m = 3,994 ft
Mencari Luas perpindahan panas per koil
A' = Ao × π × Dc
= 0,622 ft2/ft × 3,14 × 3,994 ft
= 7,801 ft2
Jumlah lengkungan coil
Lpc
Nc =
π × Dt
307,132
=
π ×5,706
= 17,142 ~ 17 lengkungan
Menghitung Tinggi coil
Hc = Nc × OD
2,38
= 17 ×
12
= 3,400 ft
Karena tinggi cairan > tinggi coil, maka coil tercelup semua
Jarak antar coil
H L −H C
Jc =
NC
7,935−3,400
= = 0,265 ft
17
= 3,175 in = 0,081 m
KESIMPULAN
NETRALIZER (N)
Tugas : Menetralkan Dodecylbenzene Sulfonate (C18H30SO3H) dengan NaOH

menjadi Sodium Dodecylbenzene Sulfonate (C18H29SO3Na) dan H2O
Jenis : Tangki Berpengaduk
Kondisi Operasi :
P = 1 atm
T = 50oC
Diperoleh Ukuran Tangki :
Diameter : 5,706 ft = 1,739 m
Tinggi : 8,559 ft = 2,609 m
Volume larutan dalam tangki : 5,700 m3
Tingggi larutan bagian shell : 2,111 m = 6,925 ft

Tinggi larutan dalam shell dan head bawah : 2,419 m = 7,935 ft
Dipilih, Tebal Shell : 3/16 in
Tebal Head : 3/16 in
Dipilih pengaduk type Flat Blade Turbin Impeller dengan 6 blade dan jumlah
buffle 4 buah.
Diameter impeller : 0,580 m
Tinggi impeller : 0,580 m
Lebar buffle : 0,058 m
Digunakan motor dengan daya : 5 HP
Spesifikasi Pendingin Coil :
Luas perpindahan panas (A) : 191,036 ft2
Diameter coil : 3,994 ft = 1,217 m
Luas perpindahan panas per coil : 7,801 ft2 = 0,725 m2
Jumlah coil : 17 lilitan
Jarak antar coil : 0,265 ft = 0,081 m
Tinggi coil : 3,400 ft = 1,036 m
Harga Netralizer (US $) : 60,095 (Timmerhaus & Petters, M.S. , 1958)

Netralizer

Diunggah oleh

Informasi Dokumen

Hak Cipta

Format Tersedia

Bagikan dokumen Ini

Bagikan atau Tanam Dokumen

Opsi Berbagi

Apakah menurut Anda dokumen ini bermanfaat?

Apakah konten ini tidak pantas?

Hak Cipta:

Format Tersedia

Netralizer

Diunggah oleh

Hak Cipta:

Format Tersedia

Lampiran Netralizer (N)

Tugas : Menetralkan Dodecylbenzene Sulfonate (C18H30SO3H) dengan NaOH

Kondisi operasi : P = 1 atm

C18H30SO3 , C18H30 , C18H30 , C12H26 , H2O ,

Reaksi yang terjadi di Netralizer :

Asumsi yang digunakan :

1. NERACA MASSA NETRALIZER (N-01)

Komponen BM Kg/kmol Kmol/jam Kg/jam Fraksi massa

Komponen BM Kg/kmol Kmol/jam Kg/jam Fraksi massa

Komponen BM Kg/kmol Kmol/jam Kg/jam Fraksi massa

Data Cp untuk masing-masing komponen sebagai berikut :

Cp (J/mol.K) = A + B.T + C.T2 + D.T3

Cp NaOH = 80,4 KJ/kmol.K

 Panas umpan masuk

H2O 336,70 1358,21 457301,75

- Umpan dari Decanter

Total panas umpan masuk = H1 + H2

 Panas umpan keluar

Panas reaksi pada suhu 25oC = ΔHf produk – ΔHf reaktan

= (ΔHf C18H29SO3Na + ΔHf H2O) –

Entalpi umpan Entalpi hasil reaksi

Panas reaksi pada

TOTAL 6117532,51 TOTAL 6117532,51

a. Menentukan Kecepatan Volume Umpan

Densitas C18H30 = 0,856 Kg/lt

Densitas C12H26 = 0,7495 Kg/lt

Densitas C18H30SO3 = 1,06 Kg/lt

Densitas H2O = 1 Kg/lt

Densitas NaOH = 2,13 Kg/lt

Arus Masuk Netralizer (N-01)

12375,30 kg/ jam

b. Perhitungan Volume Dan Ukuran Netralizer

b. Bisa dianggap isothermal karena cairan dalam tanki mixed flow.

Waktu Tinggal = 0,5 Jam

Menghitung Ukuran Netralizer

Netralizer berbentuk silinder tegak dengan perbandingan H : D = 1,5 : 1

Vt = Vshell + 2 (Vhead) (Brownell and young, 1959

Luas permukaan Mixer =π.D.H

c. Perhitungan Tekanan Perancangan Netralizer

P perancangan = Poperasi (1 + over design)

= 1,2 atm × (14,6959 psia)/(1 atm)

d. Perancangan Tebal Dinding Netralizer (tshell)

Suhu operasi = 50 ⁰C = 122 ⁰F

bahan stainless steel SA-167. Dari appendix D, hal.342 (Brownell &

Allowable stress (f) = 18750 psia

Welded joint efficiency (E) = 85%

Corrosion Allowance (C) = 0.125 in

Tekanan perancangan (P) = 17,64 psia

sehingga tebal head standar = 3/16 in (Brownell, tabel 5.6

e. Perancangan Head Netralizer

Untuk pressure vessel dengan tekanan operasi 15-200 psig,

menggunakan torispherical head. Dimana :

Sf = Standart Staright Flange

Icr = Inside crown radius

Maka mencari ID koreksi :

OD = ID + (2 × tebal dinding reaktor)

Mencari rc dan Icr

Dari tabel 5.7.,p.90 Brownell & Young

tebal dinding head :

P = Tekanan perancangan = 17,64 psia

E = welded joint efficiency = 80%

F = tekanan maksimum yang di izinkan = 18750 psia

C = corrosion allowance = 0,125 in

0,885 ×17,64 psia× 72∈ ¿ ¿
