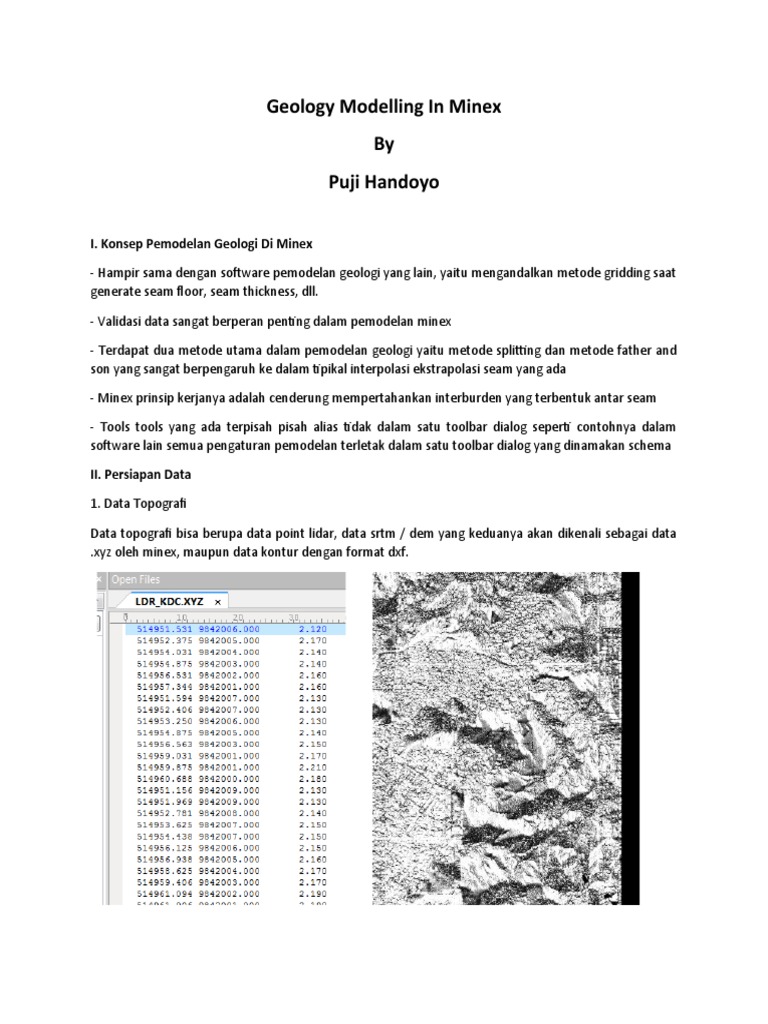

Geology Modelling In Minex

By
Puji Handoyo

I. Konsep Pemodelan Geologi Di Minex

- Hampir sama dengan software pemodelan geologi yang lain, yaitu mengandalkan metode gridding saat
generate seam floor, seam thickness, dll.

- Validasi data sangat berperan penting dalam pemodelan minex

- Terdapat dua metode utama dalam pemodelan geologi yaitu metode splitting dan metode father and
son yang sangat berpengaruh ke dalam tipikal interpolasi ekstrapolasi seam yang ada

- Minex prinsip kerjanya adalah cenderung mempertahankan interburden yang terbentuk antar seam

- Tools tools yang ada terpisah pisah alias tidak dalam satu toolbar dialog seperti contohnya dalam
software lain semua pengaturan pemodelan terletak dalam satu toolbar dialog yang dinamakan schema

II. Persiapan Data

1. Data Topografi

Data topografi bisa berupa data point lidar, data srtm / dem yang keduanya akan dikenali sebagai data
.xyz oleh minex, maupun data kontur dengan format dxf.
 2. Data Collar

Data ini merupakan data lokasi lubang bor (easting, northing, elevation) dan kedalaman. Data ini
merupakan data yang sangat penting karena posisi tiap bor menentukan bentukan / kemiringan dari
perlapisan seam batubara yang ada, menentukan luasan ekstrapolasi interpolasi seam yang ada, dan
juga dapat menentukan luasan area washout.

Borehole No. Easting (X) Northing (Y) Elevation (Z) Final Depth Azimuth Dip Hole Type Start Date of Drilling
Complete DateSubBlockID
of Drilling
KDC0001 516479 9842086 19.989 52 0 -90 OH 11-Sep-07 11-Sep-07 KDC
KDC0002 516674.6 9842007 22.829 80 0 -90 PC 13-Sep-07 13-Sep-07 KDC
KDC0003 516821.1 9841953 26.659 39 0 -90 PC 17-Sep-07 17-Sep-07 KDC
KDC0014 516540.7 9841777 7.712 42 0 -90 OH 2-Jul-96 2-Jul-96 KDC
KDC0015 516663.6 9841746 23.188 25.5 0 -90 PC 5-Jul-96 5-Jul-96 KDC
KDC0016 516575.9 9841534 4.101 60 0 -90 OH 5-Jul-96 5-Jul-96 KDC
KDC0017 516567.2 9841299 7.009 38 0 -90 PC 6-Jul-96 6-Jul-96 KDC
KDC0018 516358.5 9841574 6.319 27 0 -90 PC 5-Jul-96 5-Jul-96 KDC
KDC0019 516461.6 9841328 4.284 56.2 0 -90 OH 31-Aug-97 31-Aug-97 KDC

3. Data Litologi

Data ini merupakan data yang juga sangat penting di minex karena mengandung informasi jenis batuan
di dalam collar. Data ini utamanya berisi interval batuan, jenis batuan, dan deskripsinya.
Borehole No.
From ToLitho Thickness Seam NameRock Type Interbed Relationship
% InterbedContinuation
Shade Hue Colour WeatheringGrain Size Adjective 1Adjective 2Adjective 3SubBlockID
KDC0001 0 46.8 46.8 NL KDC
KDC0001 46.8 47.3 0.5 SAU CO K FR KDC
KDC0001 47.3 47.8 0.5 NL KDC
KDC0001 47.8 48.4 0.6 SAL CO K FR KDC
KDC0001 48.4 52 3.6 NL KDC
KDC0002 0 7.4 7.4 NL KDC
KDC0002 7.4 7.88 0.48 SS K FR KDC
KDC0002 7.88 8.1 0.22 NL KDC
KDC0002 8.1 8.26 0.16 SS K FR KDC
KDC0002 8.26 8.62 0.36 NL KDC
KDC0002 8.62 9.18 0.56 SB CO K FR KDC
KDC0002 9.18 29 19.82 NL KDC
KDC0002 29 29.17 0.17 SCU CO K FR KDC
KDC0002 29.17 29.27 0.1 NL KDC
4. Data Seam Interval

Data ini merupakan puncak dari gabungan data di atas dan sifatnya bisa berubah - ubah sesuai dengan
interpretasi modeller / evaluator dikarenakan data ini berisi penamaan seam beserta posisi intervalnya
di dalam lubang collar yang sangat berpengaruh dari hasil akhir suatu grid perlapisan batubara.

Borehole No.From ToLitho Thickness Seam Name SubBlockID

KDC0001 46.8 47.3 0.5 SAU KDC
KDC0001 47.8 48.4 0.6 SAL KDC
KDC0002 8.62 9.18 0.56 SB KDC
KDC0002 29 29.17 0.17 SCU KDC
KDC0002 29.27 32.56 3.29 SCL KDC
KDC0002 63.8 66.5 2.7 SE KDC
KDC0003 33.18 35.5 2.32 SE KDC
KDC0014 1.9 2.5 0.6 SA KDC
KDC0014 18.5 19.1 0.6 SB KDC
KDC0014 35 37.9 2.9 SC KDC
5. Data Weathering

Di dalam minex, weathering dimodelkan secara terpisah, untuk pada akhirnya akan dilibatkan dalam
proses pembuatan grid uncut maupun cut. Data ini berisi weathering interval dalam suatu lubang bor

Borehole No.From ToLitho Thickness Seam Name SubBlockID

KDC0014 1.90 1.90 0.00 WEATH KDC
KDC0015 3.00 3.00 0.00 WEATH KDC
KDC0016 10.00 10.00 0.00 WEATH KDC
KDC0017 2.00 2.00 0.00 WEATH KDC
KDC0018 2.80 2.80 0.00 WEATH KDC
KDC0019 11.00 11.00 0.00 WEATH KDC
KDC0020 3.00 3.00 0.00 WEATH KDC
KDC0021 13.00 13.00 0.00 WEATH KDC
KDC0023 13.00 13.00 0.00 WEATH KDC

6. Data Quality (Proximate)

Data ini tidak kalah penting dari data struktural karena data ini pada akhirnya sangat berpengaruh dalam
proses / teknik penambangannya nanti. Data quality yang sering dilibatkan dalam pemodelan yaitu data
tm, im, as, vm, fc, id, rd, ts, cv, cvgar.
 Seam NameTotal Moist (%
Inherent
ar) MoistAsh(%
(%adb)
adb) Volatile Matter
Fixed
(%Carbon
adb) Relative
(% adb)Density
Insitu(g/cc)
RD (g/cc)
Total SulphurCV(%(kcal/kg
adb) adb)
CV (kcal/kg ar)
SubBlockID
SB 27 21 5 33.1 40.9 1.3 1.27 0.43 5087 4700.65 KDC
SCU 24.5 17.4 11.4 36.4 34.8 1.3 1.27 4.14 4975 4547.37 KDC
SCL 21.3 19.1 3.7 40.1 37.1 1.3 1.29 1.58 5529 5378.64 KDC
SE 22.2 19.7 6.7 35.5 38.1 1.3 1.29 0.2 5212 5049.73 KDC
SC 19.3 19 3.2 39.3 38.5 1.3 1.3 1.78 5660 5639.04 KDC
SE 21.4 19.9 4 36.3 39.8 1.3 1.29 0.17 5312 5212.52 KDC
SAU 21 16.4 7.1 38.9 37.6 1.3 1.28 2.99 5453 5152.95 KDC
SE 21.9 15.8 4.9 38.6 40.7 1.3 1.27 0.16 5532 5131.23 KDC
SA 22 16.2 12 33.6 38.2 1.3 1.27 0.26 5090 4737.71 KDC
SBU 23.3 16.9 4.8 36.5 41.8 1.3 1.27 0.92 5534 5107.8 KDC

7. Data Sql

Data ini juga diperlukan dalam pemodelan minex yaitu dalam operasi operasi tertentu misal eksekusi
insitu density dan cv gar, membuat default quality, dll. Yang telah dijabarkan langkah kerjanya dalam
suatu file .sql

8. Data Luasan Konsesi / Area Pemodelan

Data ini cukup penting untuk menentukan luasan area pemodelan maupun sebagai batasan saat
perhitungan resources.
III. Set Up Project Minex

Sebelum melakukan pemodelan di minex kita harus terlebih dahulu men-setup project kita dengan
langkah sebagai berikut :

1. Buat folder untuk menyimpan project minex

2. Masuk ke dalam minex

3. Buat project baru dalam project manager

4. Organize project di menu project

5. Setup project, yang utama yaitu :

- copy data litholog.dic, litholog.sym, symbol.par, geology advance.xml, master_db

- Buat Template Untuk B31, Geometry, Dan Parameter

Detail Prosedurnya Seperti Di Bawah Ini :

Buka File - Project - Project Manager

Finish, kemudian kita buat template - template nya

1. Template Geometry

Finish
2. Template Parameter

Finish
2. Template Borehole Database
Kemudian select dan finish.
