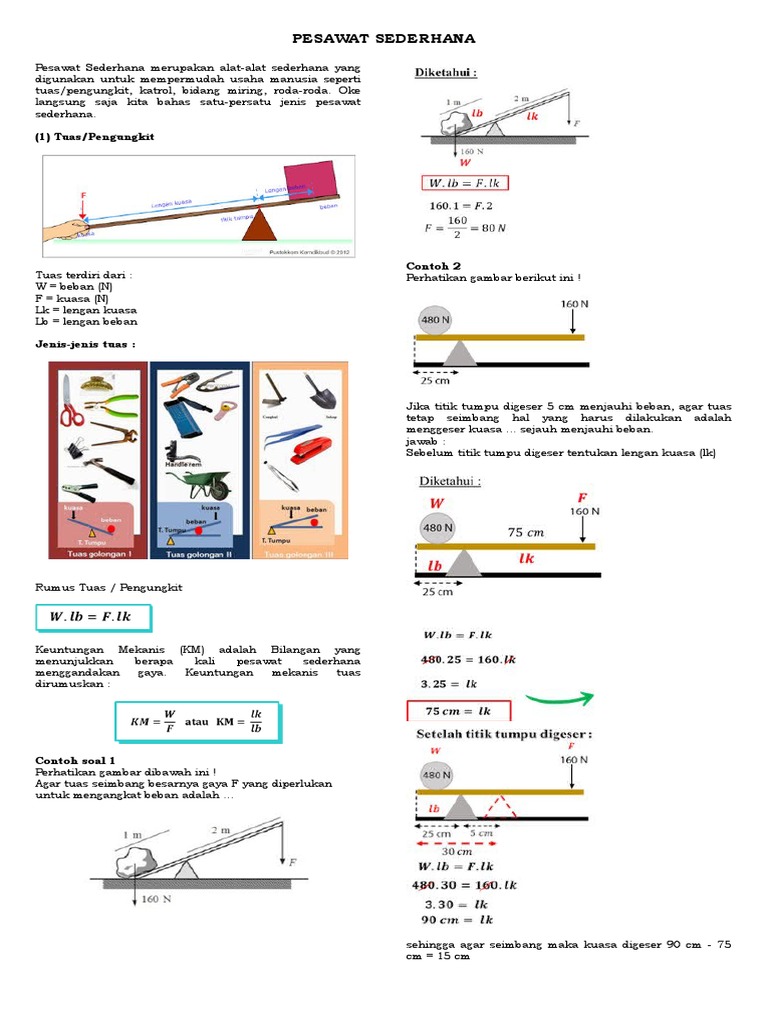

PESAWAT SEDERHANA

Pesawat Sederhana merupakan alat-alat sederhana yang

digunakan untuk mempermudah usaha manusia seperti
tuas/pengungkit, katrol, bidang miring, roda-roda. Oke
langsung saja kita bahas satu-persatu jenis pesawat
sederhana.

(1) Tuas/Pengungkit

Contoh 2
Tuas terdiri dari : Perhatikan gambar berikut ini !
W = beban (N)
F = kuasa (N)
Lk = lengan kuasa
Lb = lengan beban

Jenis-jenis tuas :

Jika titik tumpu digeser 5 cm menjauhi beban, agar tuas

tetap seimbang hal yang harus dilakukan adalah
menggeser kuasa ... sejauh menjauhi beban.
jawab :
Sebelum titik tumpu digeser tentukan lengan kuasa (lk)

Rumus Tuas / Pengungkit

Keuntungan Mekanis (KM) adalah Bilangan yang

menunjukkan berapa kali pesawat sederhana
menggandakan gaya. Keuntungan mekanis tuas
dirumuskan :

Contoh soal 1
Perhatikan gambar dibawah ini !
Agar tuas seimbang besarnya gaya F yang diperlukan
untuk mengangkat beban adalah ...

sehingga agar seimbang maka kuasa digeser 90 cm - 75

cm = 15 cm
(2) Bidang miring

Bagian-bagian bidang miring :

W = beban (N)
F = kuasa (N)
s = panjang bidang miring contoh dari katrol tetap adalah sumur timba dan tiang
h = tinggi bidang miring bendera

(b) Pada katrol bebas, kedudukan atau posisi katrol

Keuntungan mekanis :
contoh alat yang menggunakan prinsip bidang miring
antara lain sekrup, pisau, tangga.
berubah dan tidak dipasang pada tempat tertentu. Katrol
bebas biasanya diletakkan di atas tali yang
kedudukannya dapat berubah. Salah satu ujung tali
diikat pada tempat tertentu. Jika ujung lainnya ditarik
maka katrol akan bergerak. Contoh katrol bebas dapat
kita temui pada alat pengangkat peti kemas di pelabuhan.
Keuntungan mekanis katrol bebas :

Contoh soal :

Beban 500 N dinaikkan ke atas truk setinggi 1,5 m

menggunakan papan sepanjang 3 m seperti ditunjukkan
gambat diatas. Besarnya keuntungan mekanis dan besar
gaya F yang diperlukan untuk mendorong beban
adalah ...


(c) Katrol majemuk, adalah katrol gabungan dari katrol

tetap dan katrol bebas. Kedua katrol dihubungkan dengan
tali. Pada katrol ini beban dikaitkan pada katrol bebas,
salah satu talinya dikaitkan pada katrol tetap. Saat ujung
tali ditarik maka beban akan terangkat beserta
bergeraknya katrol bebas keatas. Pada katrol majemuk
keuntungan  mekanis tergantung dari banyak tali yang
digunakan untuk mengangkat beban atau jumlah katrol
yang digunakan.

(3) KATROL
KATROL merupakan roda yang berputar pada suatu
poros. Pada katrol terdapat tali atau rantai sebagai
penghubung. Katrol terdiri dari 3 jenis antara lain :
(a) katrol tetap
(b) katrol bebas
(c) katrol majemuk
(3) RODA BERPOROS
Keuntungan mekanis katrol : Roda berporos, adalah roda yang dihubungkan dengan
(a) Pada katrol tetap, panjang lengan beban sama dengan suatu poros dapat berputar bersama-sama. Prinsip kerja
lengan kuasa, sehingga keuntungan mekanis katrol tetap roda berporos memanfaatkan perbedaan jari-jari antara
=1 dua roda yang mempunyai satu poros. Jadi, roda berporos
terdiri dari dua roda yang berbeda jari-jarinya dan
berputar bersamaan. Gaya kuasa biasanya dikerahkan
kepada roda yang lebih besar sedangkan roda yang lebih
kecil mengerjakan gaya beban. Salah satu contoh roda
pada kehidupan sehari-hari adalah rautan pensil.
Roda gigi (gir) adalah sepasang roda bergigi saling
bersinggungan di sekeliling lingkarannya. Roda gigi yang
berputar memberikan kuasa disebut gir input, sedangkan
roda gigi yang berputar oleh gir disebut gir output
