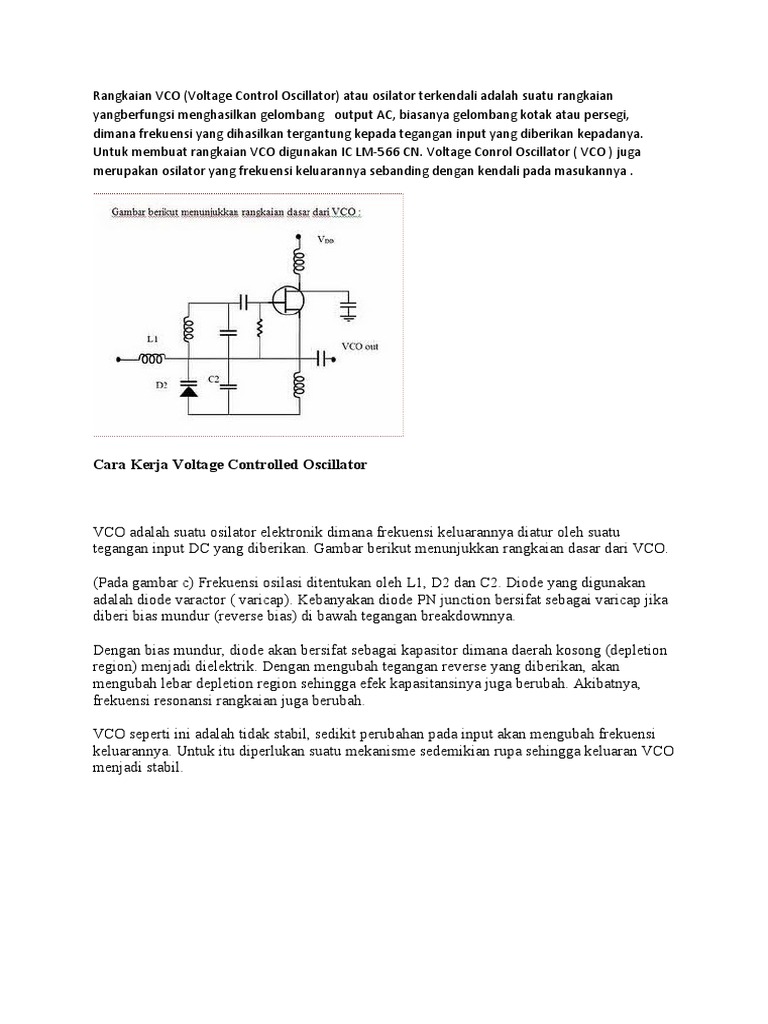

Rangkaian VCO (Voltage Control Oscillator) atau osilator terkendali adalah suatu rangkaian

yangberfungsi menghasilkan gelombang   output AC, biasanya gelombang kotak atau persegi,
dimana frekuensi yang dihasilkan tergantung kepada tegangan input yang diberikan kepadanya.
Untuk membuat rangkaian VCO digunakan IC LM-566 CN. Voltage Conrol Oscillator ( VCO ) juga
merupakan osilator yang frekuensi keluarannya sebanding dengan kendali pada masukannya .

Cara Kerja Voltage Controlled Oscillator

VCO adalah suatu osilator elektronik dimana frekuensi keluarannya diatur oleh suatu
tegangan input DC yang diberikan. Gambar berikut menunjukkan rangkaian dasar dari VCO.

(Pada gambar c) Frekuensi osilasi ditentukan oleh L1, D2 dan C2. Diode yang digunakan
adalah diode varactor ( varicap). Kebanyakan diode PN junction bersifat sebagai varicap jika
diberi bias mundur (reverse bias) di bawah tegangan breakdownnya.

Dengan bias mundur, diode akan bersifat sebagai kapasitor dimana daerah kosong (depletion
region) menjadi dielektrik. Dengan mengubah tegangan reverse yang diberikan, akan
mengubah lebar depletion region sehingga efek kapasitansinya juga berubah. Akibatnya,
frekuensi resonansi rangkaian juga berubah.

VCO seperti ini adalah tidak stabil, sedikit perubahan pada input akan mengubah frekuensi
keluarannya. Untuk itu diperlukan suatu mekanisme sedemikian rupa sehingga keluaran VCO
menjadi stabil.
