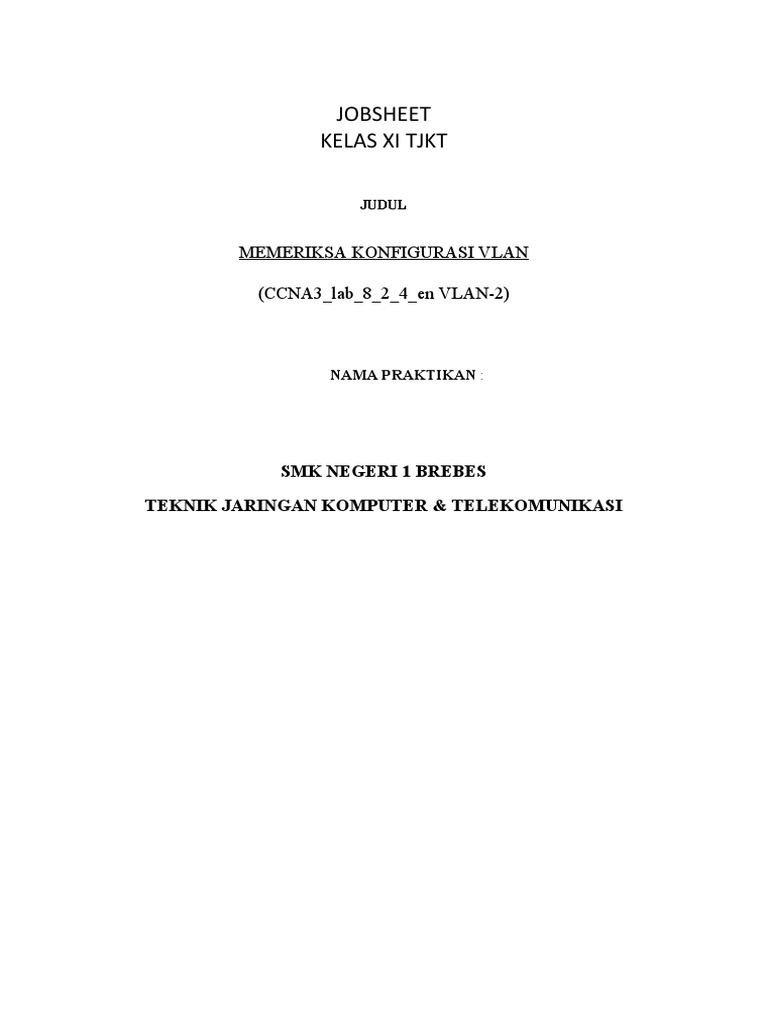

JOBSHEET

KELAS XI TJKT

JUDUL

MEMERIKSA KONFIGURASI VLAN

(CCNA3_lab_8_2_4_en VLAN-2)

NAMA PRAKTIKAN :

SMK NEGERI 1 BREBES

TEKNIK JARINGAN KOMPUTER & TELEKOMUNIKASI

Lab 8.2.3 Memeriksa Konfigurasi VLAN

Tujuan
 Membuat konfigurasi switch dasar dan mem-verifikasinya.
 Membuat dua VLAN.
 Memberi Nama VLAN dan menetapkan beberapa member port ke masing-masing
VLAN.
 Menguji fungsionalitas dengan memindahkan workstation dari satu VLAN ke yang
lain.
Latar Belakang / Persiapan
Ketika mengelola switch, Domain Manajemen selalu VLAN 1. workstation Jaringan
Administrator harus memiliki akses ke port dalam VLAN 1 Manajemen Domain.
Semua port ditugaskan untuk VLAN 1 secara default. Laboratorium ini juga akan
membantu menunjukkan bagaimana VLAN dapat digunakan untuk memisahkan lalu
lintas dan mengurangi broadcast domain.

Kabel jaringan yang sama dengan yang di diagram. Konfigurasi output yang
digunakan di laboratorium ini dihasilkan dari switch 2950 series. Setiap switch
lainnya yang digunakan dapat menghasilkan output yang berbeda. Langkah-langkah
berikut ini akan dieksekusi pada setiap switch kecuali secara khusus diminta
melakukan sebaliknya. Instruksi juga disediakan untuk switch 1900 Series, yang
awalnya menampilkan Menu User Interface. Pilih "Command Line" pilihan dari menu
untuk melakukan langkah-langkah untuk lab ini.

Memulai sesi HyperTerminal.

Catatan: Hapus dan ulang petunjuk pada akhir lab ini. Lakukan langkah-
langkah pada semua switch dalam tugas lab ini sebelum melanjutkan.
Langkah 1 Konfigurasi Switch
Mengkonfigurasi nama host (Hostname), akses dan mode perintah password
(command mode password), sperti halnya pengaturan manajemen LAN. Nilai-nilai ini
ditunjukkan pada grafik. Jika terjadi masalah ketika melakukan konfigurasi ini,
merujuk ke Konfigurasi dasar Switch lab.

Langkah 2 Konfigurasi host yang melekat pada switch

Mengkonfigurasi host untuk menggunakan subnet yang sama untuk alamat, mask, dan
default gateway seperti pada Switch.

Langkah 3 Verifikasi konektivitas

a. Untuk memverifikasi bahwa host dan switch dikonfigurasi dengan benar, ping Switch
dari host.

b. Apakah ping sukses?

c. Jika jawabannya tidak, Troubleshoot konfigurasi host dan switchnya.

Langkah 4 Menampilkan informasi antarmuka VLAN

a. Pada Switch_A, ketik perintah show vlan di Privileged EXEC prompt sebagai berikut:

b. Port mana saja yang termasuk ke default VLAN?

________________________________________

Langkah 5 Membuat dan Memberi nama dua VLAN

Masukkan perintah berikut untuk membuat dan nama dua VLAN:

Langkah 6 Memilih port untuk VLAN 2

Menetapkan port untuk VLAN harus dilakukan dari mode antarmuka(interface).
Masukkan perintah berikut untuk menambahkan port 4, 5 dan 6 untuk VLAN 2.
Langkah 7 Menampilkan informasi antarmuka VLAN
a. Pada Switch_A, ketik perintah show vlan di Privileged EXEC prompt sebagai
berikut:

b. Apakah port 4 sampai 6 diperuntukan untuk VLAN 2?

______________________________________________________________

Langkah 8 Memilih port 7, 8, dan 9 untuk VLAN 3

Masukkan perintah berikut untuk menambahkan port 7, 8 dan 9:

Langkah 9 Menampilkan informasi antarmuka VLAN

a. Pada Switch_A, ketik perintah show vlan di Privileged EXEC prompt sebagai berikut:

b. Apakah port 7 sampai 9 diperuntukan untuk VLAN 3?

______________________________________________________________

Langkah 10 Menguji VLAN

  Ping dari host di port 0/4 ke host di port 0/1.
a. Apakah ping sukses?
____________________________________________________
b. Mengapa?
______________________________________________________________
 Ping dari host di port 0/1 ke host di port 0/4.
c. Apakah ping sukses?
____________________________________________________
d. Mengapa?
______________________________________________________________
 Ping dari host di port 0/4 ke switch IP 192.168.1.2.
e. Apakah ping sukses?
____________________________________________________
f. Mengapa?
______________________________________________________________
 Ping dari host di port 0/1 ke switch IP 192.168.1.2.
g. Apakah ping sukses?
____________________________________________________
h. Mengapa?
______________________________________________________________

Langkah 11 Memindahkan host

Pindahkan host di port 0/4 ke port 0/3. Tunggu sampai LED port menjadi hijau dan
kemudian lanjut ke langkah berikutnya.

Langkah 12 Menguji VLAN

 Ping dari host di port 0/3 ke host di port 0/1.
a. Apakah ping sukses?
____________________________________________________
b. Mengapa?
______________________________________________________________
 Ping dari host di port 0/1 ke host di port 0/3.
c. Apakah ping sukses?
____________________________________________________
 Ping dari host di port 0/3 ke switch IP 192.168.1.2.
d. Apakah ping sukses?
____________________________________________________

Langkah 13 Memindahkan host

Pindahkan host di port 0/3 ke port 0/4 dan host di port 0/1 ke port 0/5. Tunggu sampai
LED port berubah hijau dan kemudian lanjut ke langkah berikutnya.

Langkah 14 Menguji VLAN

  Ping dari host di port 0/4 ke host di port 0/5.
a. Apakah ping sukses?
____________________________________________________
b. Mengapa?
______________________________________________________________
 Ping dari host di port 0/5 ke host di port 0/4.
c. Apakah ping sukses?
____________________________________________________
 Ping dari host di port 0/4 ke switch IP 192.168.1.2.
d. Apakah ping sukses?
____________________________________________________
 Ping dari host di port 0/5 ke switch IP 192.168.1.2.
e. Apakah ping sukses?
____________________________________________________
f. Mengapa?
______________________________________________________________

Langkah 15 Memindahkan host

Pindahkan host di port 0/4 ke port 0/8. Tunggu sampai LED port menjadi hijau dan
kemudian lanjut ke langkah berikutnya.

Langkah 16 Menguji VLAN

 Ping dari host di port 0/4 ke host di port 0/8.
a. Apakah ping sukses? ___________________________________________________
b. Mengapa?
______________________________________________________________
 Ping dari host di port 0/8 ke host di port 0/4.
c. Apakah ping sukses? ___________________________________________________
 Ping dari host di port 0/4 ke switch IP 192.168.1.2.
d. Apakah ping sukses? ___________________________________________________
 Ping dari host di port 0/8 ke switch IP 192.168.1.2.
e. Apakah ping sukses? ___________________________________________________

Setelah langkah-langkah selesai, log off dengan mengetik , dan mengubah semua
perangkat menjadi off. Kemudian menghapus dan menyimpan kabel dan adaptor.

Menghapus dan Me-Reload Switch

Bagi sebagian besar laboratorium di CCNA 3 dan 4 CCNA perlu untuk memulai
dengan Switch yang belum dikonfigurasi. Penggunaan switch dengan konfigurasi
yang ada dapat menghasilkan hasil yang tak terduga. Instruksi ini memungkinkan
persiapan saklar sebelum melakukan laboratorium sehingga opsi konfigurasi
sebelumnya tidak mengganggu. Berikut ini adalah prosedur untuk membersihkan
 konfigurasi sebelumnya dan dimulai dengan Switch yang belum dikonfigurasi.
Instruksi disediakan untuk Switch Seri 2900, 2950, dan 1900 .

Seri Switch 2900 dan 2950

1. Masukkan ke dalam privileged EXEC mode dengan mengetikkan enable.
Jika diminta untuk password, masuk kelas (jika itu tidak berhasil, meminta
instruktur).

2. Menghapus informasi file database VLAN.

Jika tidak ada berkas VLAN, pesan ini akan ditampilkan.

3. Menghapus file konfigurasi switch startup dari NVRAM.

Respon baris prompt akan:

Tekan Enter untuk mengkonfirmasi.

Respon harus:

4. Periksa bahwa informasi VLAN telah dihapus.

Pastikan bahwa konfigurasi VLAN telah dihapus pada Langkah 2 menggunakan
perintah show vlan. Jika informasi konfigurasi VLAN sebelumnya (selain dari
manajemen default VLAN 1) masih ada itu akan diperlukan untuk power cycle switch
(hardware restart) bukannya mengeluarkan perintah reload. Untuk power cycle
switch, Hapus kabel listrik dari bagian belakang switch atau cabut. Kemudian pasang
kembali.
Jika informasi VLAN berhasil dihapus pada Langkah 2, lanjutkan ke Langkah 5 dan
restart switch menggunakan perintah reload.

5. Restart Software (menggunakan perintah reload)

Note: Langkah ini tidak diperlukan jika switch itu direstart dengan menggunakan
metode power cycle.
a. Pada modus privileged EXEC masukkan perintah reload.

Respon baris prompt akan:

 b. Ketik n dan kemudian tekan Enter.
Respon baris prompt akan:

Baris pertama dari respon akan:

Setelah switch telah reloaded, garis prompt akan:

c. Ketik n dan kemudian tekan Enter.

Respon baris prompt akan:

Seri Switch 1900

1. Hapus informasi VLAN Trunking Protocol (VTP).

Masukkan y dan tekan Enter.

2. Hapus konfigurasi switch startup dari NVRAM.

pengaturan default pabrik. Semua alamat statis dan dinamis akan dihapus.
Ulang sistem dengan standar pabrik, [Y] es atau [N] o?
Masukkan y dan tekan Enter.
