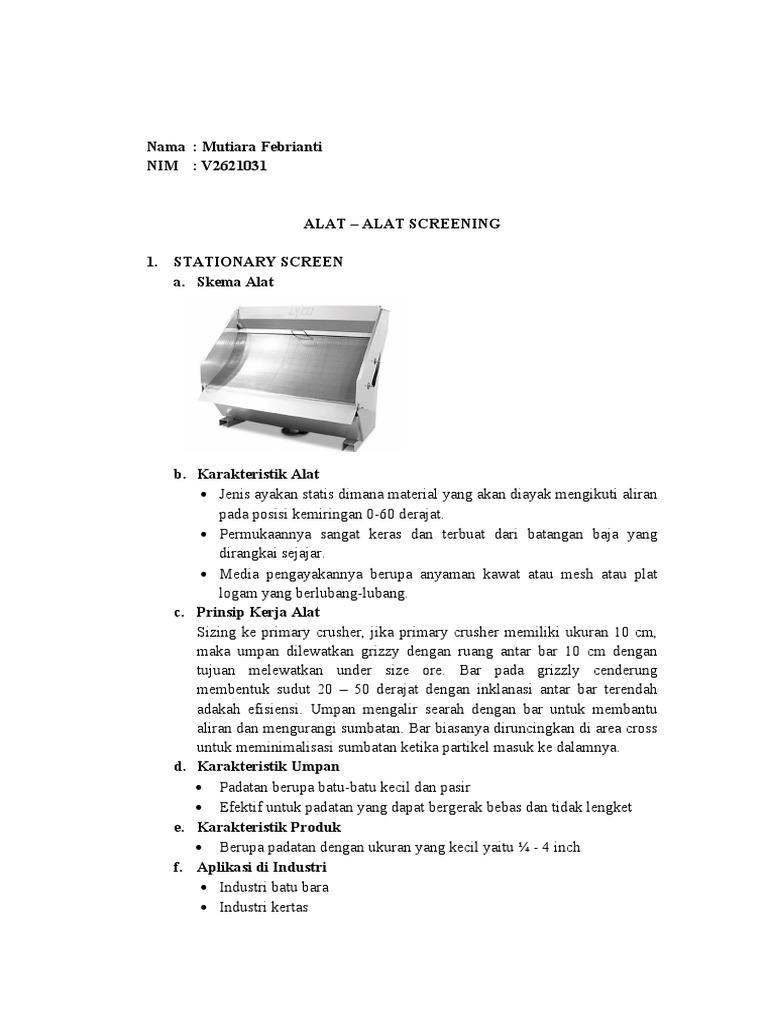

Nama : Mutiara Febrianti
NIM : V2621031
ALAT – ALAT SCREENING
1. STATIONARY SCREEN
a. Skema Alat
b. Karakteristik Alat
Jenis ayakan statis dimana material yang akan diayak mengikuti aliran
pada posisi kemiringan 0-60 derajat.
Permukaannya sangat keras dan terbuat dari batangan baja yang
dirangkai sejajar.
Media pengayakannya berupa anyaman kawat atau mesh atau plat
logam yang berlubang-lubang.
c. Prinsip Kerja Alat
Sizing ke primary crusher, jika primary crusher memiliki ukuran 10 cm,
maka umpan dilewatkan grizzy dengan ruang antar bar 10 cm dengan
tujuan melewatkan under size ore. Bar pada grizzly cenderung
membentuk sudut 20 – 50 derajat dengan inklanasi antar bar terendah
adakah efisiensi. Umpan mengalir searah dengan bar untuk membantu
aliran dan mengurangi sumbatan. Bar biasanya diruncingkan di area cross
untuk meminimalisasi sumbatan ketika partikel masuk ke dalamnya.
d. Karakteristik Umpan
Padatan berupa batu-batu kecil dan pasir
Efektif untuk padatan yang dapat bergerak bebas dan tidak lengket
e. Karakteristik Produk
Berupa padatan dengan ukuran yang kecil yaitu ¼ - 4 inch
f. Aplikasi di Industri
Industri batu bara
Industri kertas
Industri makanan
Industri petrokimia
Pemisahan batuan dengan pasir di industri pertambangan
2. VIBRATING SCREEN
a. Skema Alat
b. Karakteristik Alat
Digerakkan pada frekuensi 1000 sampai 7000 Hz
Pengayak yang getarannya dibangkitkan secara elektrik maupun
mekanis. Getaran mekanis ditimbulkan oleh sumbu eksentrik yang
berputar dengan kecepatan sangat tinggi.
Mempunyai kapasitas tinggi dengan efisiensi pemisahan yang baik
Berbentuk jajargenjang dengan 3 lapisan (dari yang terbesar terkecil)
Terdiri dari 2-3 deck / layer screening (ayakan)
c. Prinsip Kerja Alat
Prinsip kerja vibrating screen adalah proses pengayakan dengan cara
menggetarkan. Screen yaitu pengayakan dan vibrating yaitu
menggetarkan. Vibrating screen secara bentuknya ada yang berbentuk
lingkaran dan berbentuk persegi, namun secara umum bentuk lingkaran
lebih sering dipakai karena lebih banyak dipasaran. Vibrating screen
disarankan 2 tingkat penyaringan dengan ukuran 30 mesh dibagian atas
dan 40 mesh dibagian bawah. Dengan ukuran yang demikian akan
memudahkan penyaringan di brush strainner.
d. Karakteristik Umpan
Padatan dalam minyak kasar (dirt crude oil)
e. Karakteristik Produk
Berupa padatan dengan ukuran 50 mesh – 90 mesh
f. Aplikasi di Industri
Industri minyak kelapa sawit
3. ROD GRIZZLY SCREEN
a. Skema Alat
b. Karakteristik Alat
Permukaan ayakan yang terbuat dari batang-batang atau rod yang
disusun sejajar dengan jarak tertentu
Umumnya digunakan untuk operasi scalping
c. Prinsip Kerja Alat
Ayakan ini dapat bergerak, bergetar, atau diam. Gerakan dari ayakan
ditimbulkan oleh penggetar atau vibrator. Jarak antara batang-batang
dapat ditentukan sesuai dengan ukuran produk yang diinginkan
d. Karakteristik Umpan
Berbentuk batang-batang sejajar dengan jarak tertentu
e. Karakteristik Produk
Produk yang lolos sesuai dengan ukuran jarak batang yang ditentukan
f. Aplikasi di Industri
Industri pemisah batuan dengan pasir
4. OSCILATING SCREEN
a. Skema Alat
b. Karakteristik Alat
Mempunyai frekuensi lebih rendah daripada vibrating screen
Membutuhkan waktu lebih lama
Adanya osilasi kecepatan rendah yaitu 5-7 osilasi per detik atau 300-
400rpm pada bidang datar yang berosilasi sejajar dengan permukaan
ayakan
Biasanya digunakan untuk pengayakan material berukuran diameter
0.013 m (1/2 in) sampai 60 mesh
c. Prinsip Kerja Alat
Prinsip kerja oscilating disebut dengan oscilasi, oscilasi merupakan
variasi getaran dengan karakteristik terus berulang, oscilasi terjadi bila
sebuah sistem digerakan dari posisi kesetimbanganya.
Bahan dimasukkan dari lubang diatas dan oscillator akan berputar kemudian partikel-
partikel yang kecil akan tersaring dan jatuh melewati lubang yang bawah sedangkan
partikel yang besar tidak akan tersaring. Hasil giling ini yang kemudian
dimasukkan kedalam vibrating screener dan mengalami proses
pengayakan.
d. Karakteristik Umpan
Padatan berupa batu-batuan dan ayakan kayu
e. Karakteristik Produk
Padatan berukuran diameter 0.013 m (1/2 in) sampai 60 mesh
f. Aplikasi di Industri
Industri biofuel
Industri ayakan kayu
5. RECIPROCATING SCREEN
a. Skema Alat
b. Karakteristik Alat
Reciprocating screen tersusun atas beberapa dek ayakan dengan
berbagai ukuran aperture.
Ayakan dan casingnya digerakkan untuk melepaskan zat atau bahan
dari satu dek ke dek yang lain, kemudian memindahkannya dari
tempat masuk hingga ke tempat keluarnya partikel.
Sudut kemiringan ayakannya pada sudut 5° terhadap sumbu
horizontal.
c. Prinsip Kerja Alat
Alat resiprocating screen bekerja dengan gerakan maju mundur. Jadi,
energi listrik digunakan untuk menggerakkan motor, kemudian gerakan
rotasinya diubah menjadi gerakan maju mundur dengan piston.
Layar screen dipasang dengan kemiringan 5°, jadi setiap gerakan maju-
mundur, material bergerak diayak maju kedepan. Material yang tidak
lewat screen akan terkumpul di bagian depan.
d. Karakteristik Umpan
Ayakan berbentuk persegi panjang dengan ukuran (1.5 x 4 ft) sampai (5
x 14 ft).
Kecepatan girasi dan amplitudonya biasanya dapat diatur sesuai
kebutuhan. Kecepatan girasi dapat mencapai 600 sampai 1800 rpm.
e. Karakteristik Produk
Material halus dan kering yang memiliki ukuran 10-20 nanometer, dan
terkadang hingga 40 nanometer
f. Aplikasi di Industri
Industri pertambangan
Industri metalurgi (logam dan mineral)
6. TROMMEL SCREEN
a. Skema Alat
b. Karakteristik Alat
Pada Trommel Screen dilengkapi dengan sikat yang dapat membantu
membersihkan secara terus menerus dan memberikan ukuran yang
sesuai dan pemisahan secara sempurna
Untuk memisahkan bahan yang dapat di daur ulang seperti sampah.
c. Prinsip Kerja Alat
Trommel Screen yang berbentuk seperti tabung besar, dimana tabung
tersebut terdapat lubang – lubang. Trommel Screen terdiri dari input dan
output, dimana feed masuk ke dalam input. Didalam input, feed tersebut
diputar oleh screen dengan kecepatan yang telah ditentukan. Feed yang
tidak diinginkan akan keluar dengan sendirinya melalui lubang yang
melalui output. Feed yang diinginkan akan masuk dalam penampung /
storage.
d. Karakteristik Umpan
Ayakan yang berputar cepat pada sumbu horizontalnya.
e. Karakteristik Produk
Berupa padatan halus yang keluar melalui
dinding saringan dan padatan yang kasar keluar melalui ujung Trommel
Screen.
f. Aplikasi di Industri
Industri pemisahan sampah
Pemisahan batuan dan pasir di industri pertambangan
