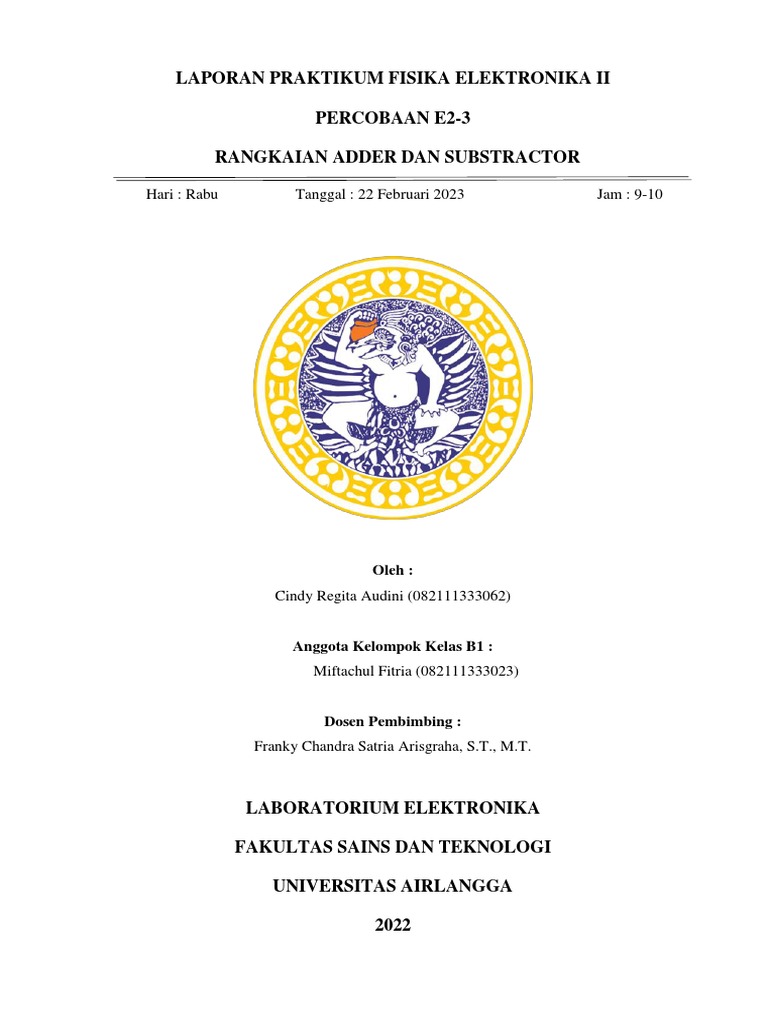

LAPORAN PRAKTIKUM FISIKA ELEKTRONIKA II

PERCOBAAN E2-3

RANGKAIAN ADDER DAN SUBSTRACTOR

Hari : Rabu Tanggal : 22 Februari 2023 Jam : 9-10

Oleh :
Cindy Regita Audini (082111333062)

Anggota Kelompok Kelas B1 :

Miftachul Fitria (082111333023)

Dosen Pembimbing :
Franky Chandra Satria Arisgraha, S.T., M.T.

LABORATORIUM ELEKTRONIKA

FAKULTAS SAINS DAN TEKNOLOGI

UNIVERSITAS AIRLANGGA

2022
A. TUJUAN
Mempelajari cara kerja rangkaian half adder, full adder, half substractor, dan full
subatractor

B. LANDASAN TEORI

Elektronika Digital membangun komponen arithmatic unit menggunakan komponen

dasar berupa rangkaian logika dasar NAND. Rangkaian logika Adder dan substractor
disusun menggunakan rangkaian logika kombinasi dari beberapa NAND GATE, dan
GATE yang lain. Rangkaian logika Adder dan substractor dapat melakukan proses
penjumlahan dan pengurangan bilangan berbasis Biner.

HALF ADDER merupakan rangkaian logika yang dapat menjumlahkan dua buah
bilangan biner berukuran satu bit. Hasil penjumlahan berupa bilangan biner berukuran dua
bit.
Tabel 1 Kebenaran rangkaian half adder

Gambar 1. Skema Rangkaian Half Adder

FULL ADDER merupakan rangkaian logika yang dapat menjumlahkan tiga buah
bialngan biner berukuran satu bit. Hasil penjumlahan berupa bilangan biner berukuran dua
bit, disertai carry-in dan carry-out.
Tabel 2 Kebenaran rangkaian full adder

Gambar 2. Skema Rangkaian Full Adder

 HALF SUBSTRACTOR merupakan rangkaian logika yang dapat mengurangkan satu
buah bilangan biner berukuran satu bit dengan satu buah bilang biner berukuran satu bit.
Hasil pengurangan berupa bilangan biner berukuran dua bit.
Tabel 3 Kebenaran rangkaian half subtractor

Gambar 3. Skema rangkaian Half Subtractor

FULL SUBSTRACTOR merupakan rangkaian logika yang dapat mengurangkan satu

buah bilangan biner berukuran satu bit dengan dua buah

Gambar 4. Skema rangkaian Half Subtractor

Tabel 2 Kebenaran rangkaian Full Adder

bilangan biner berukuran bit. Hasil pengurangan berupa bilangan biner berukuran dua bit,
disertai borrow-i borrow-out.
C. ALAT DAN BAHAN
1. IC7408
2. IC7432
3. IC7486
4. IC7404
5. IC74283
6. Digital Trainer
7. Kabel penghubung (jumper)

D. PROSEDUR PERCOBAAN
1. Perhatikan secara teliti data book untuk semua IC yang digunakan!
2. Pasang semua IC yang digunakan pada digital trainer!
3. Rangkailah salah satu gambar rangkaian di atas. Gunakan jumper untuk
menghubungkan pin-pin input atau output yang harus disambung sen dengan gambar
yang dimaksud!
4. Gunakan jumper untuk menghubungkan pin input dengan saklar input, dan pin output
dengan buffer output!
5. Setelah dirangkai dengan benar, berikan power supply pada semua IC yang
digunakan, yaitu Gnd pada pin Gnd, dan 5 Volt pada pin Vcc !
6. Berikan masukan dengan logika 1 (High) dan atau logika 0 (Low) pada input, dan
amati logika pads output-output seperti pada gambar yang dimaksud Catat apa yang
anda amati!
7. Buat tabel kebenaran dari hasil pengamatan anda!
8. Mulailah bekerja dengan gambar logika HALF ADDER seperti pada Gambar 1
menggunakan chip IC 7408 dan IC 7486, buatlah tabel kebenarannya!
9. Ulangi untuk gambar logika FULL ADDER seperti pada Gambar 2 menggunakan
chip IC 7408, IC 7486, dan IC 7432, buatlah tabel kebenarannya!
10. Ulangi untuk gambar logika HALF SUBSTRACTOR seperti pada Gambar 3
menggunakan chip IC 7408, IC 7486, dan IC 7404, buatlah tabel kebenarannya!
11. Ulangi untuk gambar logika FULL SUBSTRACTOR seperti pada Gambar 4
menggunakan chip IC 7408, IC 7486, IC 7432, dan IC 7404, buatlah tabel
kebenarannya!
12. Gunakan IC 74283, berikan input dan amati outputnya, buatlah tabel kebenarannya!
E. ANALISIS DATA
1. HALF ADDER
 Menggunakan IC 7408 dan IC 7486

IC 7486 IC 7408

 Bentuk Rangkaian

1
3

1
3

 Tabel Input dan Output

 Hasil Percobaan
a. A = 0 dan B = 0, Maka Σ(𝑗𝑢𝑚𝑙𝑎ℎ) = 0 dan Co = 0
 b. A = 0 dan B = 1, Maka Σ(𝑗𝑢𝑚𝑙𝑎ℎ) = 1 dan Co = 0

c. A = 1 dan B = 0, Maka Σ(𝑗𝑢𝑚𝑙𝑎ℎ) = 1 dan Co = 0

d. A = 1 dan B = 1, Maka Σ(𝑗𝑢𝑚𝑙𝑎ℎ) = 0 dan Co = 1

2. FULL ADDER
 Menggunakan IC 7408, IC 7432 dan IC 7486

IC 7486 IC 7408 IC 7432

 Bentuk Rangkaian

1
3

1 3 1

2 2 3

11
13

12

11 13

12

 Tabel Input dan Output

 Hasil Percobaan
a. A = 0 , B = 0 dan C = 0, Maka Σ(𝑗𝑢𝑚𝑙𝑎ℎ) = 0 dan Co = 0
b. A = 0 , B = 0 dan C = 1, Maka Σ(𝑗𝑢𝑚𝑙𝑎ℎ) = 1 dan Co = 0

c. A = 0 , B = 1 dan C = 0, Maka Σ(𝑗𝑢𝑚𝑙𝑎ℎ) = 1 dan Co = 0

d. A = 0 , B = 1 dan C = 1, Maka Σ(𝑗𝑢𝑚𝑙𝑎ℎ) = 0 dan Co = 1

e. A = 1 , B = 0 dan C = 0, Maka Σ(𝑗𝑢𝑚𝑙𝑎ℎ) = 1 dan Co = 0

f. A = 1 , B = 0 dan C = 1, Maka Σ(𝑗𝑢𝑚𝑙𝑎ℎ) = 0 dan Co = 1

g. A = 1 , B = 1 dan C = 0, Maka Σ(𝑗𝑢𝑚𝑙𝑎ℎ) = 0 dan Co = 1

 h. A = 1 , B = 1 dan C = 1, Maka Σ(𝑗𝑢𝑚𝑙𝑎ℎ) = 1 dan Co = 1

3. HALF SUBKONTACTOR
 Menggunakan IC 7408, IC 7486, dan IC 7404

IC 7486 IC 7404 IC 7408

 Bentuk Rangkaian
1
3

2
1
1 3

2
 Tabel Input dan Output
 Hasil Percobaan
a. A = 0 dan B = 0, Maka Σ(𝑗𝑢𝑚𝑙𝑎ℎ) = 0 dan Co = 0

b. A = 0 dan B = 1, Maka Σ(𝑗𝑢𝑚𝑙𝑎ℎ) = 1 dan Co = 0

c. A = 1 dan B = 0, Maka Σ(𝑗𝑢𝑚𝑙𝑎ℎ) = 1 dan Co = 0

 d. A = 1 dan B = 1, Maka Σ(𝑗𝑢𝑚𝑙𝑎ℎ) = 0 dan Co = 1

4. FULL SUBCONTRACTOR
 Menggunakan Rangkaian IC 7408, IC 7486, IC 7432, dan IC 7404

IC 7486 IC 7404 IC 7408 IC 7432

 Bentuk Rangkaian
 Tabel Input dan Output

 Hasil Percobaan
a. A = 0 , B = 0 dan C = 0, Maka selisih = 0 dan B out = 0

b. A = 0 , B = 0 dan C = 1, Maka selisih = 1 dan B out = 1

c. A = 0 , B = 1 dan C = 0, Maka selisih = 1 dan B out = 1

d. A = 0 , B = 1 dan C = 1, Maka selisih = 0 dan B out = 1

e. A = 1 , B = 0 dan C = 0, Maka selisih = 1 dan B out = 0

f. A = 1 , B = 0 dan C = 1, Maka selisih = 0 dan B out = 0

g. A = 1 , B = 1 dan C = 0, Maka selisih = 0 dan B out = 0

h. A = 1 , B = 1 dan C = 1, Maka selisih = 1 dan B out = 1

F. PEMBAHASAN
Pada Praktikum kali ini yaitu tentang Gerbang logika AND, OR , NOT, NOR, XOR ,
XNOR dan NAND dengan kode praktikum E2-1. Tujuan dari praktikum ini Mempelajari
Mempelajari cara kerja rangkaian half adder, full adder, half substractor, dan full
subatractor. Pada praktikum ini menggunakan beberapa alat dan bahan sebagai berikut IC
7408, IC 7432, IC 7486, IC7404, IC74283, Digital Trainer dan Kabel penghubung (jumper).

Pada praktikum kali ini dilakukan praktikum dengan menggunakan gerbang pada IC
yang mana IC memiliki 4 gerbang masukkan, sehingga digunakan setiap gerbamg pada 1
buah IC. Dari data pengamatan praktikum gerbang logika didapatkan hasil sesuai dasar teori
yaitu sebagai berikut half adder menggunakan IC 7408 (AND) dan IC 7486 (XOR), full
adder IC 7408 (AND), IC 7486 (XOR), dan IC 7432 (OR), half substractor IC 7408 (AND),
IC 7486 (XOR), dan IC 7404 (NOT), full subatractor IC 7408 (AND), IC 7486 (XOR), IC
7432 (AND), dan IC 7404 (NOT)

Saat melakukan praktikum ini dilakukan sesuai prosedur percobaan dapat dijelaskan
beberapa kendala yang dialami saat melakukan praktikum yaitu output yang menghasilkan
lampu menyala tidak menyala, hal ini dapat dijelaskan bahwa kemungkinan terjadi
kesalahan saat melakukan pemasangan IC dan kabel penghubung atau alat yang digunakan
tidak berfungsi dengan baik seperti IC sudah dalam keaadan tidak baik atau rusak.

G. KESIMPULAN
 Dari praktikum ini dapat disimpulkan bahwa penggabungan beberapa komponen
gerbang logika dapat menghasilkan 4 rangkaian yaitu half adder, full adder, half
substractor, full subatractor.
 Dari 4 rangakaian yang dihasilakan dari beberapa gerbang logika sebagai berikut
a) half adder menggunakan IC 7408 (AND) dan IC 7486 (XOR)
b) full adder IC 7408 (AND), IC 7486 (XOR), dan IC 7432 (OR)
c) half substractor IC 7408 (AND), IC 7486 (XOR), dan IC 7404 (NOT)
d) full subatractor IC 7408 (AND), IC 7486 (XOR), IC 7432 (AND), dan IC 7404
(NOT)
 Dalam praktikum ini juga dapat dijelaskan bahwa rangkaian half adder, full adder,
half substractor, full subatractor memiliki hasil keluaran sesuai dengan gerbang
logika dalam landasan teori.
 DAFTAR PUSTAKA

Al-Fizia, Ridwan. 2014. Laporan Praktikum Eldas Gerbang Logika And,Or,dan Not.
https://ridwanalfizia.wordpress.com/2014/12/20/laporan-praktikum-eldas-gerbang-
logika-and-or-dan-not/(Diakses tanggal 22 Maret 2017 20.09 WIB)Anonim.2015.

Pengertian Gerbang Logika Dasar dan Jenis-jenisnya.

http://teknikelektronika.com/pengertian-gerbang-logika-dasar-simbol/
diakses pada 22 Maret 2017 pukul 19.40 WIB.Arimurti, Yesiana.2017.

Dr. Imam Sapuan, S.Si., M.Si. Petunjuk Praktikum Elktronika Dasar 2. Surabaya:
Universitas Airlangga.
