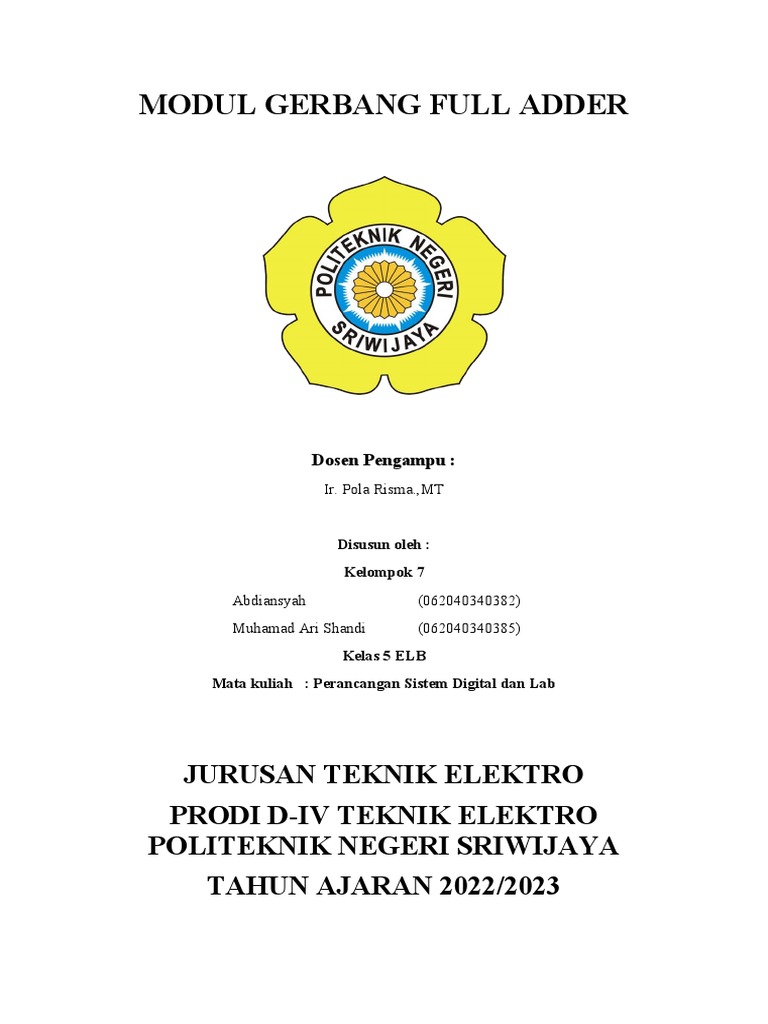

MODUL GERBANG FULL ADDER

Dosen Pengampu :
Ir. Pola Risma.,MT

Disusun oleh :
Kelompok 7
Abdiansyah (062040340382)
Muhamad Ari Shandi (062040340385)
Kelas 5 ELB
Mata kuliah : Perancangan Sistem Digital dan Lab

JURUSAN TEKNIK ELEKTRO

PRODI D-IV TEKNIK ELEKTRO
POLITEKNIK NEGERI SRIWIJAYA
TAHUN AJARAN 2022/2023
Daftar Isi

Daftar isi 1
BAB I PENDAHULUAN 2
Tujuan 2
Dasar Teori 2
Daftar Alat dan Bahan 3
BAB II ISI 4
Diagram Rangkaian 4
Langkah Kerja 8
Data Hasil Percobaan 8
Hasil Percobaan 9
Analisa 10
BAB III PENUTUP 11
Kesimpulan 11
Daftar Pustaka 11

1
 BAB I
PENDAHULUAN

I. TUJUAN

1. Mahasiswa dapat merancang dan membuat rangkaian Full Adder pada

protoboard.
2. Mahasiswa dapat memahami rangkaian Full Adder pada mata kuliah Sistem
Digital dan Lab.
3. Mahasiswa dapat menguasai sistem dan cara kerja dari rangkaian Full Adder
dengan berpedoman pada tabel kebenaran.

II. DASAR TEORI

Rangkaian Full Adder adalah penjumlah penuh yaitu menjumlahkan bilangan

binary dengan menyertakan nilai carry dalam penjumlahannya. Sebuah Full Adder
sederhana terdiri dari tiga buah input, yang biasa disebut input A, B, dan Cin.
Dengan A dan B merupakan input operand yang ada, sedangkan Cin merupakan
nilai bit carry dari langkah sebelumnya. Sebuah Full Adder biasanya merupakan
komponen penyusun dalam penjumlah bertingkat, cascade, yang mana
menjumlahkan baik 8 bit, 16 bit, 32 bit, dan lain sebagainya. Rangkaian ini
menghasilkan dua buah output yaitu sum dan carry, yang masing-masing di tulis
dengan simbol S dan Cy. Berikut ini adalah rangkaian dan blok diagram dari Full
Adder.

Gambar 2.1 rangkaian Full Adder

2
 Gambar 2.2 blok diagram Full Adder
Full Adder memiliki input berupa 2 bit (A dan B) dan Carry-in dari kelas
sebelumnya (Cin). Untuk membuatnya yang dipakai adalah IC 7483 atau juga
dapat menggunakan IC gabungan seperti IC 7486, IC 7408 dan IC 7432.

III. DAFTAR ALAT DAN BAHAN

1. Catu daya 5V : 1 buah

2. Resistor 1k : 5 buah
3. LED : 5 buah
4. Push button : 3 buah
5. Protoboard : 2 buah
6. IC : 7408 : 1 buah
: 7486 : 1 buah
: 7432 : 1 buah
7. Kabel jumper : secukupnya

3
 BAB II
ISI

IV. DIAGRAM RANGKAIAN

Gambar 3.1 uji coba 1 pada livewire rangkain Full Adder

4
Gambar 3.2 uji coba 2 pada livewire rangkain Full Adder

Gambar 3.3 uji coba 3 pada livewire rangkain Full Adder

5
Gambar 3.4 uji coba 4 pada livewire rangkain Full Adder

Gambar 3.5 uji coba 5 pada livewire rangkain Full Adder

6
Gambar 3.6 uji coba 6 pada livewire rangkain Full Adder

Gambar 3.7 uji coba 7 pada livewire rangkain Full Adder

7
 Gambar 3.8 uji coba 8 pada livewire rangkain Full Adder

V. LANGKAH KERJA

1. Siapkan alat dan bahan.

2. Rangkailah rangkaian Full Adder dengan berdasarkan diagram rangkaian atau
sesuai dengan simulasi pada software livewire dengan benar.
3. Bila rangkaian sudah benar, kita try and error rangkaian tersebut dengan
berpedoman pada tabel kebenaran.
4. Catat dan amati hasil percobaan rangkaian tersebut.
5. Laporkan pada dosen praktek untuk mendapatkan penilaian.

VI. DATA HASIL PERCOBAAN

INPUT OUTPUT Tabel data

hasil
C B A S Cy
percobaan
0 0 0 0 0 rangkaian
Full
0 0 1 1 0 Adder
0 1 0 1 0

0 1 1 0 1

1 0 0 1 0

1 0 1 0 1
8
1 1 0 0 1

1 1 1 1 1
VII. HASIL PERCOBAAN

9
 Gambar 3.9 uji coba 1 rangkaian Full Adder

Gambar 3.10 uji coba 2 rangkaian Full Adder

Gambar 3.11 uji coba 3 rangkaian Full Adder

VIII. ANALISA

10
 Dari hasil praktek yang telah dilakukan, penjumlahan bilangan-bilangan biner
sama halnya dengan penjumlahan bilangan decimal dimana hasil penjumlahan
tersebut terbagi menjadi 2 bagian, yaitu SUMMARY (SUM) dan CARRY, apabila
hasil penjumlahan pada suatu tingkat atau kolom melebihi nilai maksimumnya
maka output CARRY akan berada pada keadaan logika 1. Berikut beberapa hasil
percobaan yang telah kami dapatkan.

 Uji coba I dengan input A=0, B=0,C-in=0 dihasilkan output S(SUM) dan
Cy(carry out) bernilai nol yang ditandai dengan kondisi LED yang tidak
menyala.
 Uji coba 2 dengan input A=1, B=0,C-in=0 dihasilkan output S(SUM) bernilai
1 yang ditandai dengan kondisi LED yang menyala, sedangkan output
Cy(Carry out) bernilai 0 yang di tandai dengan kondisi LED tidak menyala
 Uji coba 3 dengan input A=0, B=1,C-in=0 dihasilkan output S(SUM) bernilai
1 yang di tandai dengan kondisi LED yang menyala,sedangkan output
Cy(Carry out) bernilai 0 yang di tandai dengan kondisi LED tidak menyala.
 Uji coba 4 denganinputA=l, B=l,C-in=0 dihasilkan output S(SUM) bernilai 0
yang di tandai dengan kondisi LED tidak menyala , sedangkan output
Cy(Carry out) bernilai 1 yang ditandai dengan kondisi LED yang menyala.
 Uji coba 5 dengan input A=O, B=O, C-in=1, dihasilkan output S(SUM)
bernilai 1 yang ditandai dengan kondisi LED yang menyala ,sedangkan output
Cy(Carry out) bernilai 0 yang di tandai dengan kondisi LED tidak menyala.
 Uji coba 6 dengan input A=1, B—O, C-in=1, dihasilkan output S(SUM)
bernilai 0 yang ditandai dengan kondisi LED yang tidak menyala, sedangkan
dihasilkan output Cy(Carry out) bernilai 1 yang ditandai dengan kondisi LED
yang menyala
 Uji coba 7 dengan input A=0, B=1, C-in=1, dihasilkan output S(SUM) bernilai
0 yang ditandai dengan kondisi LED yang tidak menyala, sedangkan
dihasilkan output Cy(Carry out) bernilai 1 yang ditandai dengan kondisi LED
yang menyala.
 Uji coba 8 dengan input A—I, B=1, C-in=1, dihasilkan output S(SUM) dan
Cy(carry out) bernilai 1 yang ditandai dengan kondisi LED yang menyala.

11
 BAB III
PENUTUP

IX. KESIMPULAN

Berdasarkan hasil data dan pengamatan yang telah didapatkan dari hasil
percobaan yang telah kelompok kami lakukan serta hasil pembahasan dari
praktikum ini, secara keseluruhan hasilnya percobaan untuk rangkaian gerbang
full adder penjumlahan pada suatu tingkat atau kolom yang melebihi nilai
maksimumnya maka output CARRY akan berada pada keadaan logika 1 .
Sehingga dapat ditarik kesimpulan bahwa rangkaian gerbang full adder yang telah
kami buat itu benar. Hal ini sudah terbukti dengan pengamatan antara data hasil
percobaan dan tabel kebenaran. Pada rangkaian tersebut kami mempunyai tiga
input yakni A,B,C-in yang diimplementasikan dengan dua buah LED atau dua
output S(SUM) dan Cy(carry out).

X. DAFTAR PUSTAKA

https://www.studocu.com/id/document/universitas-jenderal-soedirman/
elektronika-digital/penjumlahan-biner-menggunakan-rangkaian-full-ader-half-
adder-dan-penjumlahan-biner-4-bit/29269201
https://www.researchgate.net/figure/Gate-level-implementation-of-a-full-adder-It-
is-comprised-of-a-three-input-XOR-gate-and_fig4_258333890
