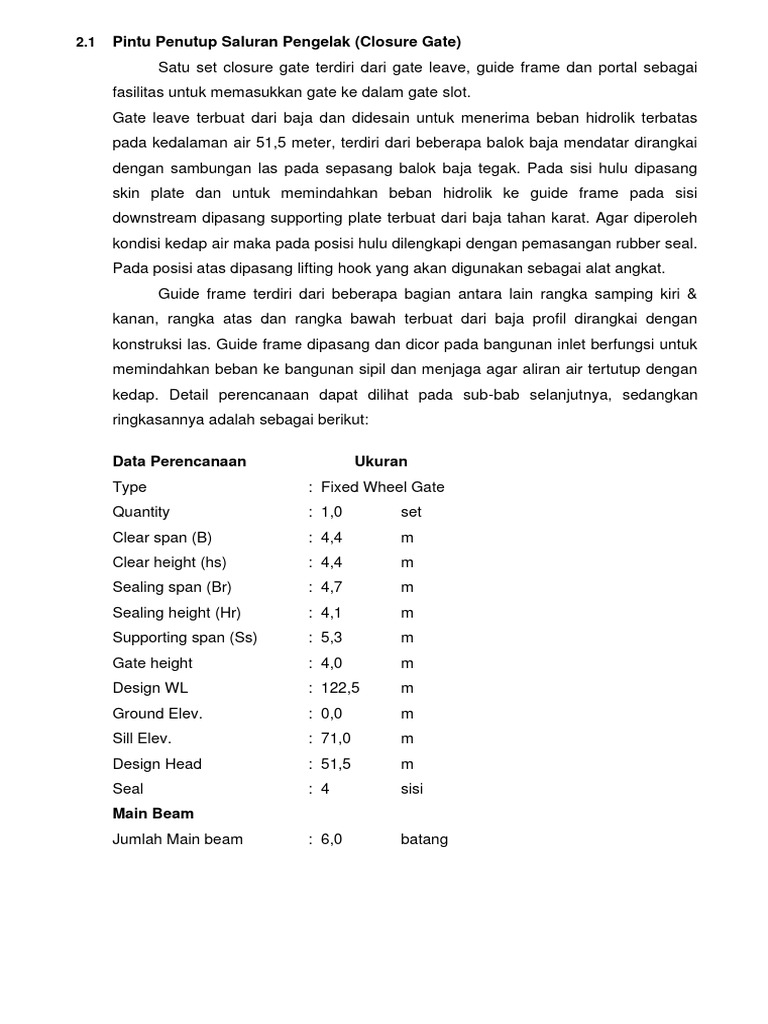

2.

1 Pintu Penutup Saluran Pengelak (Closure Gate)

Satu set closure gate terdiri dari gate leave, guide frame dan portal sebagai
fasilitas untuk memasukkan gate ke dalam gate slot.
Gate leave terbuat dari baja dan didesain untuk menerima beban hidrolik terbatas
pada kedalaman air 51,5 meter, terdiri dari beberapa balok baja mendatar dirangkai
dengan sambungan las pada sepasang balok baja tegak. Pada sisi hulu dipasang
skin plate dan untuk memindahkan beban hidrolik ke guide frame pada sisi
downstream dipasang supporting plate terbuat dari baja tahan karat. Agar diperoleh
kondisi kedap air maka pada posisi hulu dilengkapi dengan pemasangan rubber seal.
Pada posisi atas dipasang lifting hook yang akan digunakan sebagai alat angkat.
Guide frame terdiri dari beberapa bagian antara lain rangka samping kiri &
kanan, rangka atas dan rangka bawah terbuat dari baja profil dirangkai dengan
konstruksi las. Guide frame dipasang dan dicor pada bangunan inlet berfungsi untuk
memindahkan beban ke bangunan sipil dan menjaga agar aliran air tertutup dengan
kedap. Detail perencanaan dapat dilihat pada sub-bab selanjutnya, sedangkan
ringkasannya adalah sebagai berikut:

Data Perencanaan Ukuran

Type : Fixed Wheel Gate
Quantity : 1,0 set
Clear span (B) : 4,4 m
Clear height (hs) : 4,4 m
Sealing span (Br) : 4,7 m
Sealing height (Hr) : 4,1 m
Supporting span (Ss) : 5,3 m
Gate height : 4,0 m
Design WL : 122,5 m
Ground Elev. : 0,0 m
Sill Elev. : 71,0 m
Design Head : 51,5 m
Seal : 4 sisi
Main Beam
Jumlah Main beam : 6,0 batang
