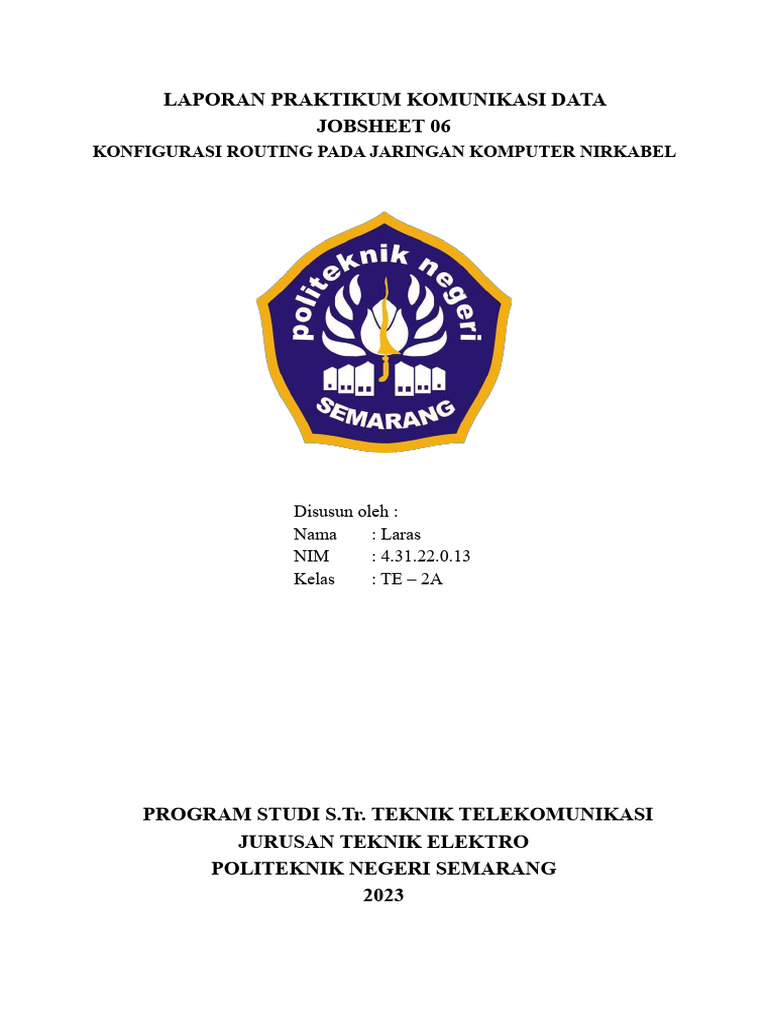

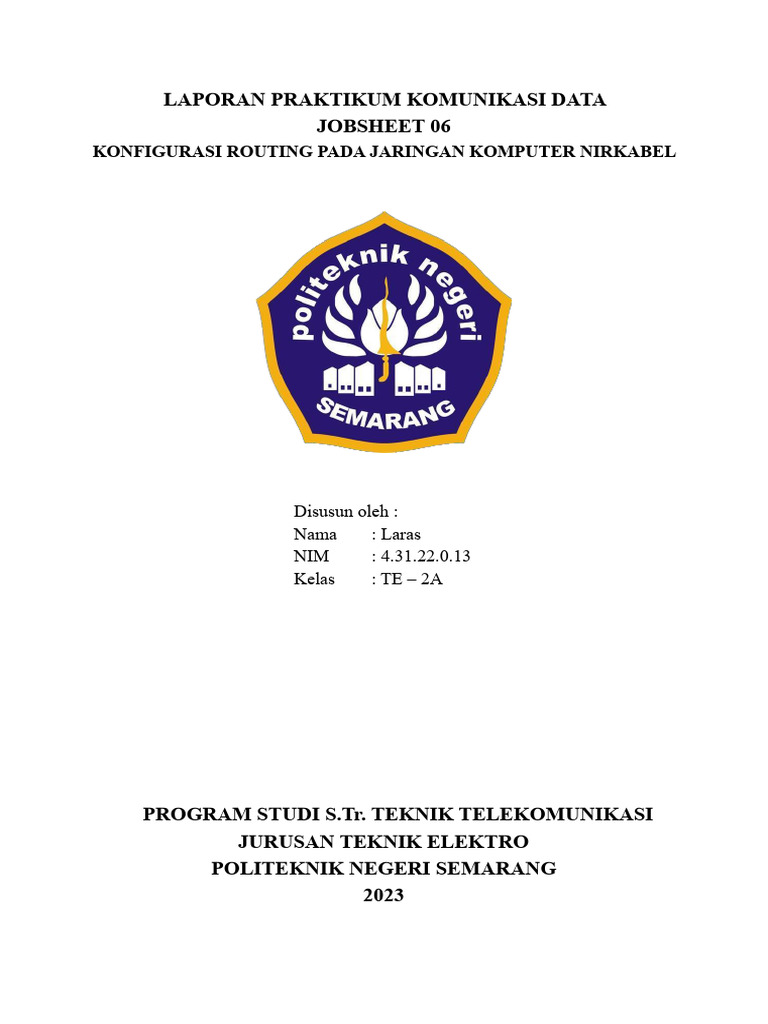

LAPORAN PRAKTIKUM KOMUNIKASI DATA

JOBSHEET 06
KONFIGURASI ROUTING PADA JARINGAN KOMPUTER NIRKABEL

Disusun oleh :
Nama : Laras
NIM : 4.31.22.0.13
Kelas : TE – 2A

PROGRAM STUDI S.Tr. TEKNIK TELEKOMUNIKASI

JURUSAN TEKNIK ELEKTRO
POLITEKNIK NEGERI SEMARANG
2023
 JOBSHEET 06
KONFIGURASI ROUTING PADA JARINGAN KOMPUTER NIRKABEL

A. Tujuan

Setelah menyelesaikan percobaan ini, mahasiswa dapat:

a. menjelaskan fungsi routing
b. mengkonfigurasi routing pada jaringan komputer nirkabel

B. Teori Pendahuluan

Routing merupakan inti dari jaringan data, yang berfungsi memindahkan informasi dari sumber
ke tujuan melalui jejaring (internetwork). Routing merupakan hal mendasar dalam perancangan
jaringan, dan mampu meminimalisasi kompleksitas node dan jaringan.

Secara umum, perangkat yang mampu menjalankan routing disebut router. Router bertanggung
jawab mengirimkan paket data dari satu jaringan ke jaringan berikutnya. Pada jaringan wireless,
perangkat yang memiliki kemampuan routing disebut wireless router.

Wireless router dapat dianggap sebagai gabungan dari Access Point, Switch dan Router.
Perangkat wireless router memiliki fungsi AP dalam melayani jaringan wireless, memiliki
konektivitas ke jaringan kabel seperti halnya switch, dan memiliki fungsi router yaitu sebagai
gateway untuk berhubungan dengan infrastruktur jaringan lain.

C. Peralatan dan Bahan

Untuk dapat memberikan layanan DHCP pada jaringan komputer nirkabel, diperlukan peralatan
sebagai berikut.
a. Dua unit Station (PC atau Laptop)
b. Dua unit WLAN Adapter (bagi PC)
c. Satu unit Access Point (AP) berjenis wireless router (WRT)

D. Gambar kerja
Konfigurasi praktek konfigurasi routing pada jaringan komputer nirkabel dilakukan untuk
mode ESS yang dihubungkan ke jaringan kabel intranet Polines sebagaimana diperlihatkan
pada Gambar 5.1.
E. Langkah Kerja dan Dokumentasi

No Penjelasan Gambar

Pasang kabel RJ45 pada port Ethernet

1
1

Buka browser dan ketikkan Alamat IP

2 Router yang digunakan
192.168.1.1

Masukkan nama pengguna (admin)

3
dan password (admin)
No Penjelasan Gambar

Buka menu Basic > Network >

4 kemudian setting Router seperti pada
gambar di samping

Pindahkan kabel RJ45 yang

terhubung pada PC ke lubang
5
Internet, dan kabel tersebut juga
sudah terhubung pada Switch

Hubungkan PC dengan jaringan

6 Internet dari Router_AP6 yang
sebelumnya sudah disetting

7 Masukkan IP pada PC 1
No Penjelasan Gambar

8 Masukkan IP pada PC 2

9 Test Ping PC 1 ke AP

10 Test Ping PC 1 ke PC 2

11 Test Ping PC 1 ke Internet

12 Test Ping PC 2 ke AP
No Penjelasan Gambar

13 Test Ping PC 2 ke PC 1
F. Lembar Kerja
1. Konfigurasi Access Point
Tipe = WRT54GL IP Address internet = 10.10.136.6
Nama AP = DILA Subnet Mask = 255.255.0.0
Nama SSID = Router_AP6 IP Address lokal = 192.168.1.1
Mode = G Only Subnet Mask = 255.255.255.0
Channel = 6 – 2.437 GHz MAC Address = C0:C1:C0:0A:08:88
Username = admin Speed = 54,0 Mbps
Password = admin

2. Konfigurasi TCP/IP PC
Wireless Adapter = Realtek RTL8822CE Speed = 54,0 Mbps
IP Address = 192.168.1.50 SSID = Router_AP6
Subnet Mask = 255.255.255.0 Channel = 6 – 2.437 GHz
Physical Address = 10-6F-D9-BE-A0-65

3. Pengujian koneksi PC dengan AP =

4. Pengujian koneksi PC dengan PC lain =

5. Pengujian koneksi PC dengan gateway =

Tugas

1. Buat jaringan Wi-Fi dengan semua PC dan nama SSID Router_(nomor AP)
sebagaimana gambar berikut. Semua AP menyediakan layanan DHCP bagi local network

Konfigurasi alamat IP tiap AP diatur pada tabel berikut.

Alamat IP pada wireless NIC semua host (PC maupun Laptop) yang terhubung ke
jaringandiatur untuk mendapatkan IP secara otomatis (dengan layanan DHCP dari AP).
a. Catat nilai alamat IP, subnet mask, gateway dan DNS yang diperoleh oleh wireless
NICsemua host dengan perintah ifconfig /all pada command prompt.
b. Uji koneksi antar semua host menggunakan perintah ping pada command prompt.

2. Lakukan transfer file antar PC dalam satu AP yang sama, dengan ukuran file > 50
MB,dengan ketentuan transfer harus dilakukan secara bersama-sama pada seluruh PC.
Hitung kecepatan transfer file pada tiap PC dalam KBps.
If config/all pada commond promt

No Penjelasan Gambar

1 Test Ping PC 1 ke AP

2 Test Ping PC 1 ke PC 2

3 Test Ping PC 1 ke Internet

No Penjelasan Gambar

4 Test Ping PC 2 ke AP

5
Test Ping PC 2 ke PC 1

Daftar perangkat yang

6
terhubung pada Router_AP6

7 Lakukan pengiriman file dari

PC 1 ke PC 2
No Penjelasan Gambar

Kecepatan pengiriman file

8
yang diterima oleh PC 2
