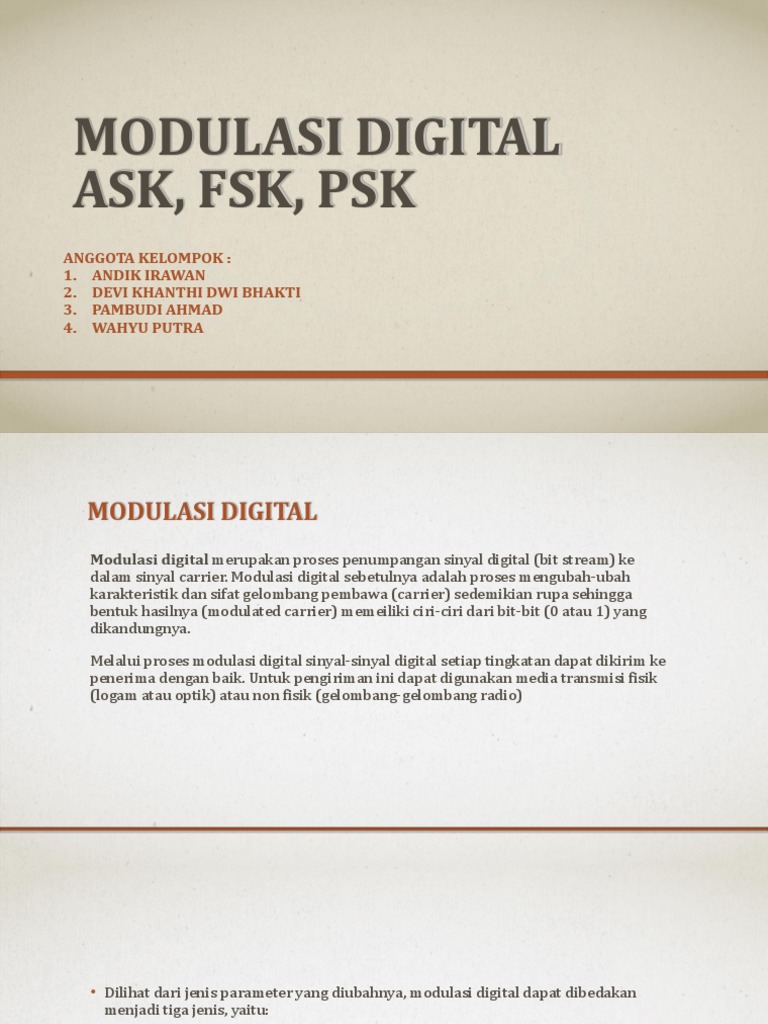

MODULASI DIGITAL

ASK, FSK, PSK

ANGGOTA KELOMPOK :
1. ANDIK IRAWAN
2. DEVI KHANTHI DWI BHAKTI
3. PAMBUDI AHMAD
4. WAHYU PUTRA
MODULASI DIGITAL
Modulasi digital merupakan proses penumpangan sinyal digital (bit stream) ke
dalam sinyal carrier. Modulasi digital sebetulnya adalah proses mengubah-ubah
karakteristik dan sifat gelombang pembawa (carrier) sedemikian rupa sehingga
bentuk hasilnya (modulated carrier) memeiliki ciri-ciri dari bit-bit (0 atau 1) yang
dikandungnya.
Melalui proses modulasi digital sinyal-sinyal digital setiap tingkatan dapat dikirim ke
penerima dengan baik. Untuk pengiriman ini dapat digunakan media transmisi fisik
(logam atau optik) atau non fisik (gelombang-gelombang radio)
 Dilihat dari jenis parameter yang diubahnya, modulasi digital dapat dibedakan
menjadi tiga jenis, yaitu:
1. ASK (Amplitude Shift Keying) Dengan mengubah-ubah amplitudo.
2. FSK (Frequency Shif Keying) Dengan menentukan frekuensi tertentu untuk
sinyal digital 1 atau 0.
3. PSK (Phase Shift Keying) Dengan menentukan beda fasa dan nilai tegangan
tertentu untuk sinyal digital 1 atau 0.
ASK (AMPLITUDE SHIFT KEYING)
Pengiriman sinyal berdasarkan pergeseran amplitude, merupakan suatu metoda
modulasi dengan mengubah-ubah amplitude. Dalam proses modulasi ini
kemunculan frekuensi gelombang pembawa tergantung pada ada atau tidak adanya
sinyal informasi digital. Amplitudo pembawa sinyal analog bervariasi sesuai dengan
bit stream-nya (frekuensi dan fase tetap konstan).
Bit stream 1 atau 0 dapat dianalogikan oleh sinyal carrier sebagai ON atau OFF.
Dalam sinyal termodulasi, logika 1 diwakili oleh adanya carrier, atau ON, dan logika
0 diwakili oleh tidak adanya carrier, sehingga memberikan OFF keying operasi
GAMBAR HUBUNGAN SINYAL DIGITAL
DENGAN SINYAL TERMODULASI ASK
Berikut ini adalah diagram yang menunjukkan model yang ideal untuk sistem
transmisi menggunakan modulasi ASK:

Diagram di atas dapat dibagi menjadi tiga blok :

Yang pertama merupakan pemancar, yang kedua adalah model linier efek saluran/kanal, yang
ketiga menunjukkan struktur penerima. Keterangan notasi-nya adalah sebagai berikut:
h t (f) adalah sinyal carrier untuk transmisi
h c (f) adalah respons impuls dari saluran
n(t) adalah noise diperkenalkan oleh channel
h r (f) adalah filter pada penerima
L adalah jumlah tingkat yang digunakan untuk transmisi
T s adalah waktu antara generasi dari dua simbol
FSK (FREQUENCY SHIFT KEYING )
Frequency Shift Keying (FSK) atau pengiriman sinyal melalui penggeseran frekuensi.
Metode ini merupakan suatu bentuk modulasi yang memungkinkan gelombang
modulasi menggeser frekuensi output gelombang pembawa. Pergeseran ini terjadi
antara harga-harga yang telah ditentukan semula dengan gelombang output yang
tidak mempunyai fasa terputus-putus. Dalam proses modulasi ini besarnya frekuensi
gelombang pembawa berubah-ubah sesuai dengan perubahan ada atau tidak adanya
sinyal informasi digital.
Dalam proses ini gelombang pembawa digeser ke atas dan ke bawah untuk
memperoleh bit 1 dan bit 0.
 Modulasi digital dengan FSK juga menggeser Frekuensi carrier menjadi beberapa
frekuensi yang berbeda didalam band-nya sesuai dengan keadaan digit yang
dilewatkannya. Jenis modulasi ini tidak mengubah amplitude dari signal carrier yang
berubah hanya frekuensi. Frequency Shift Keying (FSK) pada biasanya digunakan
untuk sistem transmisi dengan kecepatan rendah
Teknik FSK yang paling sederhana adalah Bit FSK (BFSK). BFSK harfiah berarti
menggunakan sepasang frekuensi diskrit untuk mengirimkan bit stream (0 atau 1)
informasi. Dengan skema ini, "1" disebut frekuensi tanda dan "0" disebut frekuensi
ruang.
Modulasi FSK umum dipergunakan untuk komunikasi data dengan bit rate (kecepatan
transmisi) yang relatif rendah, contohnya untuk Telex dan Modem-Data dengan bit
rate yang kurang dari 2400 bps (2.4 kbps).
 PSK (PHASE SHIFT KEYING)
Pengiriman sinyal melalui pergeseran fase. Metoda ini merupakan suatu bentuk
modulasi fase yang memungkinkan fungsi pemodulasi fase gelombang termodulasi di
antara nilai-nilai diskrit yang telah ditetapkan sebelumnya. Dalam proses modulasi ini
fase dari frekuensi gelombang pembawa berubah-ubah sesuai denganperubahan
status sinyal informasi digital.
Modulasi digital Phase Shift Keying (PSK) merupakan modulasi yang menyatakan
pengiriman sinyal digital berdasarkan pergeseran fasa. Biner 0 diwakilkan dengan
mengirim suatu sinyal dengan fasa yang sama terhadap sinyal yang dikirim
sebelumnya dan biner 1 diwakilkan dengan mengirim suatu sinyal dengan fasa
berlawanan dengan sinyal dengan sinyal yang dikirim sebelumnya
Dalam proses modulasi ini, fasa dari frekuensi gelombang pembawa berubah-ubah
sesuai dengan perubahan status sinyal informasi digital.
Secara matematis phase shift keying dapat dituliskan dalam persamaan berikut:
S(t) = A cos(2 + untuk logika 1
S(t) = A cos 2 untuk logika 0

Dengan A adalah amplitudo dan fc adalah frekuensi carrier atau pembawa.

Adapun bentuk dari sinyal modulasi digital Phase Shift Keying (PSK) adalah sebagai
berikut:

12
Pada modulasi fasa ini memilki variasi PSK yang berbeda tergantung pada fase yang
memodulasinya , yaitu BPSK, QPSK. 8PSK, 16 PSK.
Dua jenis modulasi PSK yang sering kita jumpai yaitu :
1. BPSK ( Binary Phase Shift Keying )
BPSK adalah format yang paling sederhana dari PSK. Menggunakan dua yang tahap yang dipisahkan
sebesar 180 dan sering juga disebut 2-PSK. Modulasi ini paling sempurna dari semua bentuk
modulasi PSK. Akan tetapi bentuk modulasi ini hanya mampu memodulasi 1 bit/simbol dan dengan
demikian maka modulasi ini tidak cocok untuk aplikasi data-rate yang tinggi dimana bandwidthnya
dibatasi.
2. QPSK ( Quadrature Phase Shift Keying )
QPSK Kadang-Kadang dikenal sebagai quarternary atau quadriphase PSK atau 4-PSK, QPSK
menggunakan empat titik pada diagram konstilasi, terletak di sekitar suatu lingkaran. Dengan empat
tahap, QPSK dapat mendekode dua bit per simbol. Hal ini berarti dua kali dari BPSK. Analisis
menunjukkan bahwa ini mungkin digunakan untuk menggandakan data rate jika dibandingkan
dengan sistem BPSK.
