----- Transforming Lives, Enriching Future

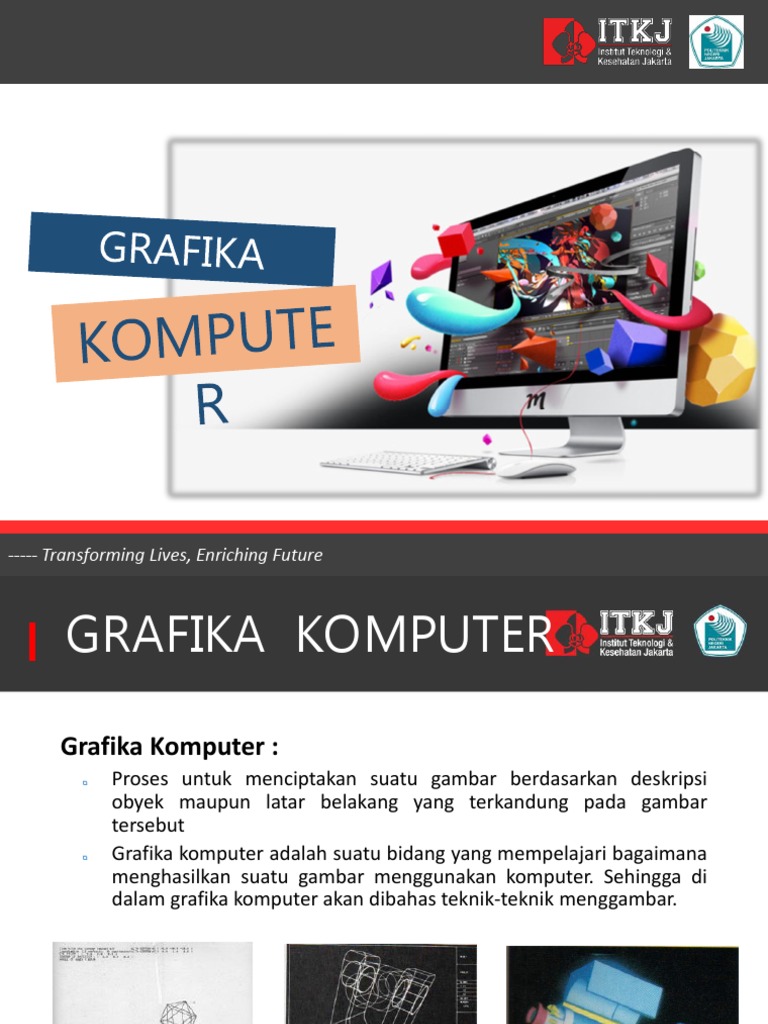

| GRAFIKA KOMPUTER

Grafika Komputer :
 Proses untuk menciptakan suatu gambar berdasarkan deskripsi
obyek maupun latar belakang yang terkandung pada gambar
tersebut
 Grafika komputer adalah suatu bidang yang mempelajari bagaimana
menghasilkan suatu gambar menggunakan komputer. Sehingga di
dalam grafika komputer akan dibahas teknik-teknik menggambar.
| GRAFIKA KOMPUTER

Grafika Komputer :
 Merupakan cabang ilmu komputer yang membahas
algorithma untuk menampilkan simulasi (benda).
 Grafika komputer tidak sama dengan pemrosesan citra
(image processing)
 Mata kuliah grafika komputer tidak membahas software
komersial seperti adobe photoshop, corel draw dan
sebagainya.
| GRAFIKA KOMPUTER

Grafika Komputer vs Image Processing

● Grafika komputer
menghasilkan suatu gambar
● Materinya berisi teknik-teknik
menggambar
● Hasilnya gambar
● Image processing mengolah
suatu gambar
● Materinya berisi teknik
memperbaiki dan menyajikan
informasi dari gambar
● Hasilnya bisa gambar atau
informasi
| GRAFIKA KOMPUTER

Perbedaan Foto dan Gambar :

 Photo dihasilkan dari capture (mengambil) gambar yang ada
(nyata/realistik)
 Detail dari setiap obyek lengkap. Misalnya jumlah kumis pada kucing
tertangkap apa adanya.
 Sedangkan Gambar merupakan hasil dari suatu proses pembuatan
atau peniruan
 Detail gambar biasanya tidak lengkap. Misalnya apakah Anda mau
menghitung jumlah kumis kucing? Jika akan menggambarkan sesuai
dengan wujud nyatanya.
| GRAFIKA KOMPUTER
Sejarah Grafik Komputer :
1950an : Pada saat itu komputer masih sangat sederhana.
Teknologi grafika komputer saat itu baru mampu
menampilkan tampilan grafis sederhana
menggunakan A/D converter.
1960-1970: mulai dikenal apa yang disebut dengan gambar
wireframe, yakni garis-garis pembentuk objek.

Perkembangan selanjutnya adalah munculnya

aplikasi grafika komputer interaktif yang digagas
oleh Ivan Sutherland dari MIT.
| GRAFIKA KOMPUTER
| GRAFIKA KOMPUTER
| GRAFIKA KOMPUTER
Sejarah Grafik Komputer :
1970-1980, mulai dikenal standard dalam grafika komputer.
Selain itu, raster graphics menjadi metode yang
paling umum saat itu.
| GRAFIKA KOMPUTER
Sejarah Grafik Komputer :
Salah satu kelebihan dari raster graphics adalah memungkin-
kan untuk mengisi sebuah polygon, tidak hanya garis atau
wireframe.
| GRAFIKA KOMPUTER
Sejarah Grafik Komputer :
1980-1990, unsur realisme mewarnai grafika komputer,
antara lain efek smooth shading, environment
mapping, dan bump mapping.
| GRAFIKA KOMPUTER
Sejarah Grafik Komputer :
1980-1990, menjadi babak baru bagi aplikasi grafika
komputer. Hal ini dapat dilihat dari kesuksesan
dari film Toy Story, film pertama yang secara utuh
dihasilkan dari komputer.
| GRAFIKA KOMPUTER
Sejarah Grafik Komputer :
Era tahun 2000 keatas, unsur fotorealisme sudah didukung, yakni efek
gambar yang benarbenar tampak nyata menyerupai foto objek yang asli.
Pada saat ini sudah terdapat aplikasi-aplikasi pendukung grafika untuk
industri film animasi seperti Maya, Blender, Lightwave, dan sebagainya.
| GRAFIKA KOMPUTER
Manfaat Grafik Komputer :
 Antar Muka (Grafik User Interface)
 Perpetaan (Cartography)
 Kesehatan (Computer Aided Surgery)
 Computer Aided Design (CAD)
 Computer Aided Manufacturing (CAM)
 Sistem Multimedia
 Presentasi Grafik
 Sistem Paint
 Presentasi data Scientific
 Simulasi
 Education
 Computer Assisted Testing(CAT)
 Computer Assisted Guidance (CAG)
 Computer Managed Instruction (CMI)
| GRAFIKA KOMPUTER
4 Elemen Dasar Grafik :
 Titik

 Garis

 Kotak

 Lingkaran
| GRAFIKA KOMPUTER
Elemen Pembentuk 2D dan 3D :
| GRAFIKA KOMPUTER
Gabungan Elemen Dasar Grafik :
| GRAFIKA KOMPUTER
Gabungan Elemen Dasar Grafik :
| GRAFIKA KOMPUTER
3 Cara Memperoleh Citra Grafik :
 Citra yang di design dengan tangan
 Citra yang diperoleh dari perhitungan
 Citra yang di dapat dari hasil scan.
| GRAFIKA KOMPUTER
Dasar - dasar Matematika yang Diperlukan dalam Grafik
Komputer

 Geometry (2D, 3D)

 Trigonometry
 Vector spaces dalam bentuk Matriks
 Points, vectors, dan koordinat
 Dot dan cross products
| GRAFIKA KOMPUTER
Sistem Koordinat
Pada komputer grafik ada 3 macam sistem koordinat yang
harus di perhatikan :
 Koordinat nyata
 Koordinat sistem (koordinat cartesian)
 Koordinat tampilan / layar
| GRAFIKA KOMPUTER
Sistem Koordinat
 Koordinat Nyata (World Koordinat)

Adalah koordinat yang pada saat itu objek yang

bersangkutan berada.
Contoh: koordinat sebuah kursi tergantung dari letak kursi itu ada
dimana & bagaimana letaknya.

Dalam implementasinya koordinat nyata bisa dikatakan

sebagai WINDOW yaitu area di dunia nyata yang
menunjukkan bagian yang dilihat oleh pemirsa.
| GRAFIKA KOMPUTER
Sistem Koordinat
 Koordinat Sistem (Koordinat Cartesein)

Setiap titik yang digambar dengan teknik point-plotting

lokasinya ditentukan berdasarkan sistem koordinat
cartesian.

Setiap titik ditentukan lokasinya melalui pasangan nilai x

dan y. Dimana nilai koordinat x bertambah positif dari kiri
ke kanan dan nilai y bertambah positif dari bawah ke atas.
| GRAFIKA KOMPUTER
Sistem Koordinat
 Koordinat Sistem (Koordinat Cartesein)
| GRAFIKA KOMPUTER
Sistem Koordinat
| GRAFIKA KOMPUTER
Sistem Koordinat
 Koordinat Tampilan / Layar

Arah yang digunakan di layar komputer, berkebalikan

dengan sumbu koordinat kartesian.

Pada layar komputer sumbu x bertambah positif ke kanan

dan sumbu y bertambah positif ke bawah
| GRAFIKA KOMPUTER
Sistem Koordinat
 Koordinat Tampilan / Layar
| GRAFIKA KOMPUTER
Garis
 Garis merupakan salah satu bentuk dasar dari gambar
 Sebuah garis dalam grafika disebut segment
 Garis dibuat dengan menentukan posisi titik diantara titik
awal dan akhir dari suatu garis, yaitu (x1,y1) dan (x2,y2)
| GRAFIKA KOMPUTER
Kuadran Garis
 Berdasarkan arah garis maka sebuah garis terdapat di salah
satu area (kuadran).
 Tanda panah pada arah garis menunjukkan lokasi (x2,y2)
| GRAFIKA KOMPUTER
Kuadran Garis
| GRAFIKA KOMPUTER
Kuadran Garis

 Pada gambar di atas, garis 1 terletak pada kuadran I, garis 2

di kuadran III, garis 3 di kuadran IV, garis 4 di kuadran II

 Jadi kuadran garis tidak berhubungan dengan nilai negatif

maupun positif tetapi menyatakan arah garis
| GRAFIKA KOMPUTER
Kuadran Garis
