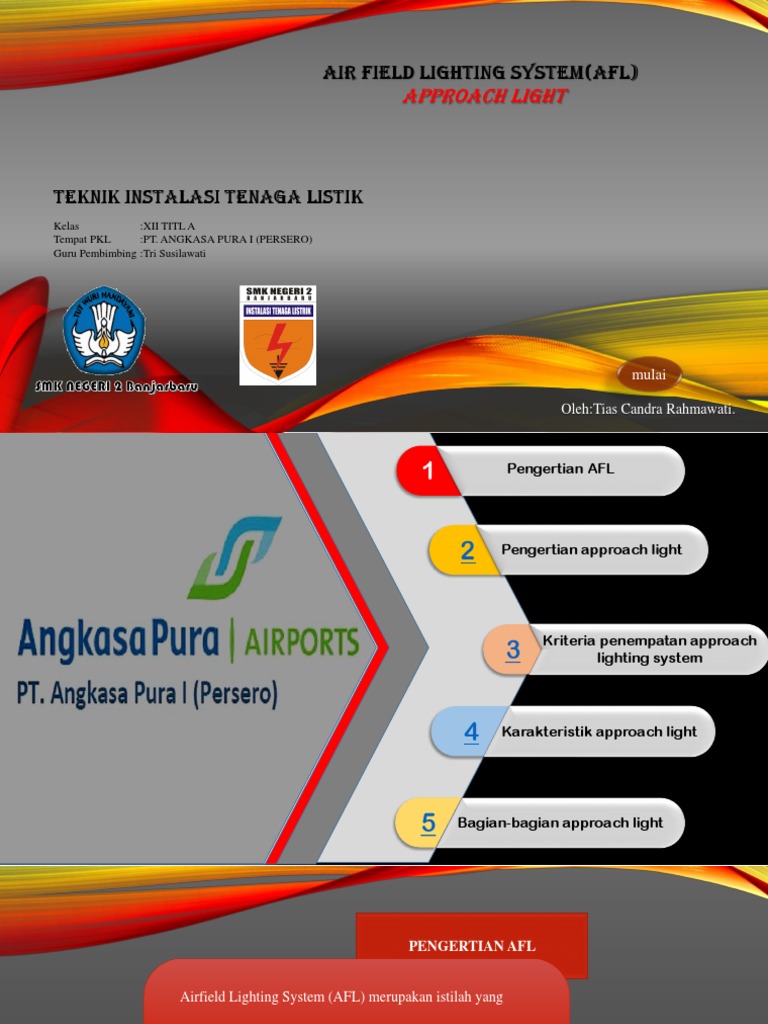

Air field LIGHTING SYSTEM(afl)

approach light

Teknik instalasi tenaga listik

Kelas :XII TITL A
Tempat PKL :PT. ANGKASA PURA I (PERSERO)
Guru Pembimbing :Tri Susilawati

mulai

Oleh:Tias Candra Rahmawati.

1 Pengertian AFL

2 Pengertian approach light

Kriteria penempatan approach

3 lighting system

4 Karakteristik approach light

5 Bagian-bagian approach light

 PENGERTIAN AFL

Airfield Lighting System (AFL) merupakan istilah yang

digunakan pada bandara untuk membantu dan melayani pilot

secara visual menggunakan berbagai jenis lampu pada saat

pesawat melakukan proses tinggal landas,mendarat,dan

melakukan taxi agar dapat bergerak secara efisien dan aman .

 PENGERTIAN APPROACH LIGHT

Approach Light merupakan rambu

penerangan yang memberikan petunjuk
atau pendekatan ambang landasan
untuk mengarahkan pesawat ke arah
runway yang menunjukan awal dan
ujung landasan.
 KRITERIA PEMASANGAN APPROACH LIGHTING SYSTEM

1. ODALS (Omnidirectional Approach Lighting System)

2. SALS (Simple Approach Lighting System)

3. MALS ( Medium Approach Lighting System)

4. PALS (Precision Approach Lighting System)

a) PALS CATEGORY I

b) PALS CATEGORY II & III

1. ODALS (Omnidirectional Approach Lighting System)
~Terdiri dari 6 lampu
~terletak diambang landasan pacu (threshold) dengan panjang
540 meter dan jarak antar lampu 90 meter.
2. SALS (Simple Approach Lighting System)
~Terdiri dari 17 lampu.
~Terletak diambang landasan pacu (threshold) dengan panjang
420 meter dam jarak antar lampu 60 meter.
~terdapat cross bar sepanjang 18 meter (300 meter dari
threshold).
3. MALS (Medium Lighting System)
~Terdiri dari 45 lampu.
~Terletak diambang landasan pacu dengan panjang 420 meter
dan jarak antar bar 60 meter.
~terdapat cross bar sepanjang 21 meter (300 meter dari
threshold)
4. Precision Approach Runway
a. PALS (Precision Approach Lighting System) CAT I
~Terdiri dari 166 lampu.
~Terletak diambang landasan pacu dengan panjang 900 meter
dan jarak antar bar 30 meter .
~Terdapat cross bar sepanjang 30 meter (300 meter dari
threshold).
b. PALS (Precision Approach Lighting System) CAT II dan III
~Terdiri dari 198 lampu.
~Terletak diambang landasan pacu dengan panjang 900 meter
dan jarak antar bar 30 meter .
~Terdapat cross bar sepanjang 30 meter (300 meter dari
threshold).
KARAKTERISTIK APPROACH LIGHT

Daya : 150 watt

Indikasi Warna : clear
Jumlah : 30 Bar/166 unit
Arus : 6,6 Ampere
Merk : ADB

Pada Bandar Udara

Syamsudin Noor dipasang
Approach Light sebanyak 30
bar, tiap-tiap bar tedapat 5
lampu yang jarak antar lampu
sepanjang 3 meter dan jarak
antar bar 30 meter.
 BAGIAN-BAGIAN APPROACH LIGHT

Approach light
Sequence flashing light

Tiang Approach light

Panel FCO (Fuse Cut Out)

Panel Trafo
SEKIAN
DAN

TERIMAKASIH
