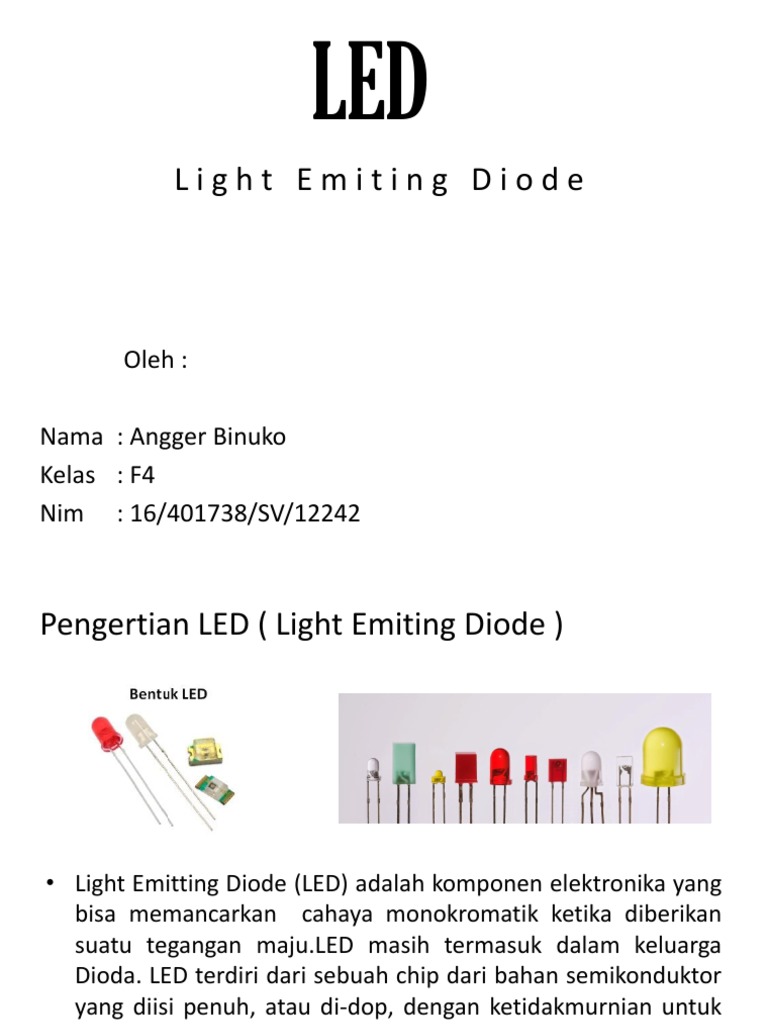

LED

Light Emiting Diode

Oleh :

Nama : Angger Binuko

Kelas : F4
Nim : 16/401738/SV/12242
Pengertian LED ( Light Emiting Diode )

• Light Emitting Diode (LED) adalah komponen elektronika yang

bisa memancarkan cahaya monokromatik ketika diberikan
suatu tegangan maju.LED masih termasuk dalam keluarga
Dioda. LED terdiri dari sebuah chip dari bahan semikonduktor
yang diisi penuh, atau di-dop, dengan ketidakmurnian untuk
menciptakan sebuah struktur. Warna Cahaya yang
dipancarkan LED tergantung dari jenis bahan semikonduktor
yang digunakannya.
Simbol dan Rangakaian LED :

SIMBOL LED

RANGKAIAN LED
 Kegunaan LED

• - Sebagai lampu indikator

• - Untuk transmisi sinyal cahaya yang dimodulasikan

dalam suatu jarak tertentu

• - Sebagai penggandeng rangkaian elektronik yang

terisolir secara total.
Cara Kerja LED (Light Emitting Diode)

Cara kerja LED hampir sama dengan Dioda

yang memiliki dua kutub yaitu kutub Positif (P)
dan Kutub Negatif (N). LED hanya akan
memancarkan cahaya apabila dialiri tegangan
maju (bias forward) dari Anoda menuju ke
Katoda. LED terdiri dari sebuah chip
semikonduktor yang di doping sehingga
menciptakan junction P dan N.
Pengaruh tegangan terhadap
perubahan warna LED :
Macam - macam LED:
1. Miniature LED

Lampu LED jenis ini biasanya banyak digunakan sebagai

indikator maupun sebagai hiasan saja. Biasanya pada
perangkat elektronika maupun rumah tangga sering kita
jumpai adanya lampu indikator yang menunjukkan perangkat
sudah aktif jika LED menyala.
2. Super flux LED

Jenis lampu LED ini tergolong membutuhkan

konsumsi daya yang lebih tinggi dibanding jenis yang
lainnya. Hal ini karena super flux memiliki dua kutub
positif dan 2 kutub negatif. Jenis ini biasanya banyak
dipakai pada papan iklan besar yang dipasang
dipinggir-pinggir jalan atau hiasan dalam acara
dipentas.
3. Bicolor LED

Merupakan jenis lampu led yang bisa menyala

beberapa warna secara bergantian dalam satu lampu.
Jenis LED ini banyak digunakan sebagai hiasan pada
perangkat elektronik bahkan mainan anak-anak.
4. SMD (Surface Mount Device) LED

Merupakan jenis LED yang memiliki ukuran dan chip

yang kecil. Jenis ini banyak digunakan untuk lampu
emergency, lampu senter, lampu penerang ruangan maupun
lampu hias.
5. COB (Chip On Board) LED

Merupakan jenis LED yang terdiri atas ribuan chip

LED yang tersusun dalam satu papan. Jenis ini
merupakan pengembangan dari SMD LED, dimana
pancaran cahaya lebih merata dibandingkan jenis SMD.
6. High Power LED

Merupakan jenis LED yang mampu memproduksi

intensitas cahaya yang lebih kuat. Meski begitu jenis LED ini
mudah sekali panas. Untuk itu dalam pemasangannya harus
ditempatkan pada bagian yang mudah menyerap panas.
Penggunaan jenis LED ini banyak dipakai sebagai pengganti
lampu ruangan, lampu senter dan sebagainya.
SEKIAN &

TERIMAKASIH
