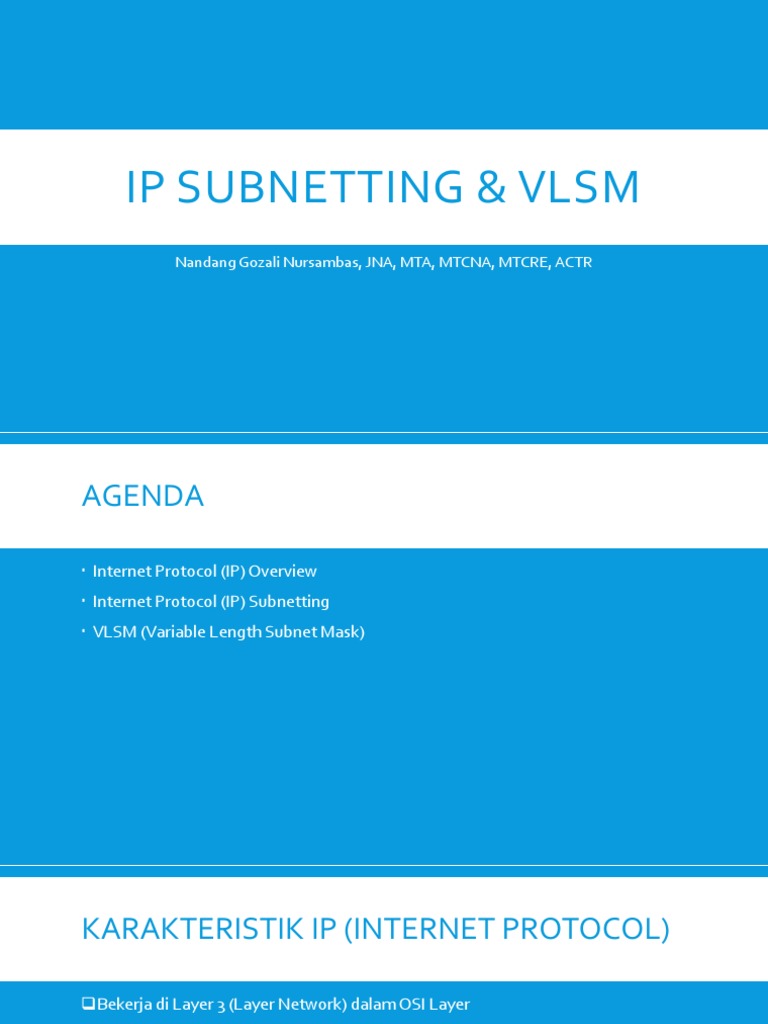

IP SUBNETTING & VLSM

Nandang Gozali Nursambas, JNA, MTA, MTCNA, MTCRE, ACTR

AGENDA

 Internet Protocol (IP) Overview

 Internet Protocol (IP) Subnetting
 VLSM (Variable Length Subnet Mask)
KARAKTERISTIK IP (INTERNET PROTOCOL)

Bekerja di Layer 3 (Layer Network) dalam OSI Layer

Bersifat Connectionless Protocol
Bersifat Best Effort Delivery
APAYANG DIBUTUHKAN UNTUK
BERKOMUNIKASI.?
 Harus memiliki protocol yang sama
 Harus memiliki alamat
 Setiap perangkat ( computer, perangkat jaringan, peripheral) harus mempunyai
alamat yang unique
 Alamat pada protocol IP disebut IP Address
 IPV4 dan IPV6
 IPV4 panjangnya 32 bit dan IPV6 panjangnya 128 bit

Network ID Host ID

192.168.1.1
BINARY TO DECIMAL

 11111111.00000000.00000000.00000000

2^0=1 255.0.0.0
2^1=2
2^2=4
1 octet = 8 bit
2^3=8
2^4=16
2^5=32
2^6=64
2^7=128
DECIMAL TO BINARY

230
115
57
28
14
7
3
1
KELAS IP ADDRESS: FIRST OKTET

Karakteristik:
Kelas A Bit Pertama 0xxxxxxx Host Host Host

Kelas B Bit Pertama 10xxxxxx Network Host Host

Kelas C Bit Pertama 110xxxxx Network Network Host

RANGE IP ADDRESS

Kelas IP Nilai Decimal Nilai Biner pada Oktet Jumlah IP Address

Address Pada Oktet Pertama
Pertama

A 1-126 00000000 to 01111110 16.7777.124

B 128-191 10000000 to 10111111 65.534 2H - 2

C 192-223 11000000 to 11011111 254 H = Host Bit

IP 127 (01111111) adalah kelas A dan dialokasikan untuk loopback interface

IP 0 (0000000) dialokasikan sebagai unspecified address dan default route
SUBNET MASK

Fungsi:
 Untuk membedakan mana yang Bgian Network Bit dan Mana Bagian Host Bit
Contoh Kelas A:
Network Host Host Host

11111111 0000000 0000000 0000000

255 0 0 0
PENULISAN SUBNET MASK

 Bisa dinotasikan dengan decimal seperti ip

Contoh
255 . 255 . 255 . 0
 Bisa dinotasikan dengan IP Address diikuti dengan prefix length
Contoh
IP Address : 192.168.1.1
Subnet Mask :255 . 255. 255. 0
11111111. 1111111. 11111111. 00000000 = 24 network bit
Prefix Length : 192.168.1.1/24
TABEL SUBNET MASK

Kelas IP Address Subnet Mask Biner Network Bit Prefix Lenght

A 255.0.0.0 11111111.00000000.00000000.00000000 /8

B 255.255.0.0 11111111.11111111.00000000.00000000 /16

C 255.255.255.0 11111111.11111111.11111111.00000000 /24

D 255.255.255.255 11111111.11111111.11111111.11111111 /32

ALAMAT TERPISAH (TERSENDIRI)

 Network Address
32 bit
Network Address 0000000

 Broadcast Address
32 bit
Network Address 1111111
JENIS IP ADDRESS

 IP Private
IP yang digunakan di jaringan internal
 Ip public
IP yang digunakan di jaringan public (internet) dan jumlahnya terbatas, biasanya
disediakan oleh ISP (harus beli)
JENIS IP ADDRESS

IP PRIVATE

Kelas IP Address Rang IP Private Address

A 10.0.0.0 sampai 10.255.255.255

B 172.16.0.0 sampai 172.31.255.255

C 192.168.0.0 sampai 192.168.255.255

JENIS IP ADDRESS

IP PUBLIC

Kelas IP Address Rang IP Public Address

A 1.0.0.0 sampai 9.255.255.255

11.0.0.0 sampai 126.255.255.255
B 128.0.0.0 sampai 172.15.255.255
172.32.0.0 sampai 191.255.255.255
C 192.0.0.0 sampai 192.167.255.255
192.169.0.0 sampai 223.255.255.255
PENGISIAN IP ADDRESS
DHCP CLIENT REQUEST PROCESS
SUBNETWORKS

 Semakin Kecil skala

jaringan, maka akan
semakin mudah di
manage
 Mengurangi traffic
yang tidak perlu
(membebani
jaringan)
 Akan lebih mudah
saat melakukan
policy (filtering)
SUBNETTING

 Memecah atau membagi sebuah jaringan menjadi banyak subnetwork/ sub

jaringan
 Caranya:
Meminjam Host Bit dan dijadikan Network Bit (disebut dengan subnet bit)
Subnetmask awal:
11111111.1111111.00000000.00000000 = 255.255.0.0 atau prefix length /16
Menjadi :
11111111.1111111.10000000.00000000 = 255.255.128.0 atau prefix length /17
CONTOH SUBNETTING

172.17.0.0/16
LANGKAH PERTAMA

 172.17.0.0/16 akan dibagi menjadi 5 subnet

 Rumus:
 2N - 2 >= kebutuhan subnet; (N=subnet bit)
Penyelesaian 1:
2N - 2 >= 5
2 pangkat berapa jika dikurangi 2 yang hasilnya mendekati lebih besar atau sama
dengan 5.?
N=3
LANGKAH KEDUA

 Subnetmask baru = (jumlah network bit awal) + N

= 16 + 3 = 19
= jadi ada 19 Network Bit
= 11111111.11111111.11100000.00000000
= 255.255.224.0 atau prefix length /19
 Jadi subnetmask yang baru adalah 172.17.0.0/19
KUNCI

0 0 0 0 0 0 0 0 = /0 =0
1 0 0 0 0 0 0 0 = /1 = 128
1 1 0 0 0 0 0 0 = /2 = 192
1 1 1 0 0 0 0 0 = /3 = 224
1 1 1 1 0 0 0 0 = /4 = 240
1 1 1 1 1 0 0 0 = /5 = 248
1 1 1 1 1 1 0 0 = /6 = 252
1 1 1 1 1 1 1 0 = /7 = 254
1 1 1 1 1 1 1 1 = /8 = 255
LANGKAH KETIGA

 Network bit terakhir ada di octet ke berapa.?

 11111111.11111111.11100000.00000000 = network bit terakhir ada di octet ke 3
 Digunakan untuk menghitung interval antar subnet
 Rumus:
256 – 224 = 32
2H = 25 = 32
H = jumlah host bit
LANGKAH KE EMPAT
Subnet/ Network Address Keterangan Broadcast Address
172.17.0.0/19 Subnet zeros (tidak bisa digunakan) 172.17.31.255/19
172.17.32.0/19 172.17.63.255/19
172.17.64.0/19 172.17.95.255/19
172.17.96.0/19 172.17.127.255/19
172.17.128.0/19 172.17.159.255/19
172.17.160.0/19 172.17.191.255/19
172.17.192.0/19 172.17.223.255/19
172.17.224.0/19 Subnet ones (tidak bisa digunakan) 172.17.255.255/19

Broadcast Address = (subnet berikutnya) - 1

IP yang bisa digunakan adalah IP yang berada diantara range Network Address dan Broadcast
HASIL SETELAH DI SUBNETTING

172.17.96.0/19

172.17.32.0/19 172.17.160.0/19
KELEMAHAN SUBNETTING

 Masih terdapat pemborosan jumlah IP dalam satu jaringan (alokasi IP Address nya
kurang efisien)
 Subnetmask di tiap jaringan pasti sama
 Ada dua invalid subnet yang tidak dapat digunakan, yaitu:
1. Subnet Zeroes
2. Subnet Ones
VARIABLE LENGTH SUBNET MASK

 Membagi sebuah jaringan menjadi sub jaringan/ sub network sesuai dengan
kebutuhan (jumlah computer)
 Untuk menentukan VLSM mulailah dari jaringan dengan kebutuhan host/ computer
paling banyak
CONTOH VLSM

172.16.0.0/16
UNTUK JUMLAH HOST 100

 Langkah 1 : 2H – 2 >= kebutuhan host ; H = Host Bit

2H – 2 >= 100 H=7
 Langkah 2 :Subnetmask baru = (total bit ip address) – H
= 32 – 7 = 25 maka 11111111.11111111.11111111.1000000
= jadi subnetmask baru adalah 255.255.255.128
 Langkah 3 : Network bit terakhir ada di oktek ke berapa.? Di octet ke 4
Interval = 256 -128 = 128 di octet ke 4
 Langkah 4 : Subnet1 = 172.17.0.0/25 Broadcast= 172.17.0.127/25
Subnet2 = 172.17.0.128/25 Broadcast= 172.17.0.255/25
UNTUK JUMLAH HOST 50

 Langkah 1 : 2H – 2 >= kebutuhan host ; H = Host Bit

2H – 2 >= 50 H=6
 Langkah 2 :Subnetmask baru = (total bit ip address) – H
= 32 – 6 = 26 maka 11111111.11111111.11111111.1100000
= jadi subnetmask baru adalah 255.255.255.192
 Langkah 3 : Network bit terakhir ada di oktek ke berapa.? Di octet ke 4
Interval = 256 -192 = 64 di octet ke 4
 Langkah 4 : Subnet1 = 172.17.1.0/26 Broadcast= 172.17.1.63/26
Subnet2 = 172.17.1.64/26 Broadcast= 172.17.1.127/26
Subnet3 = 172.17.1.128/26 Broadcast= 172.17.1.191/26
UNTUK JUMLAH HOST 25

 Langkah 1 : 2H – 2 >= kebutuhan host ; H = Host Bit

2H – 2 >= 25 H=5
 Langkah 2 :Subnetmask baru = (total bit ip address) – H
= 32 – 5 = 27 maka 11111111.11111111.11111111.1110000
= jadi subnetmask baru adalah 255.255.255.224
 Langkah 3 : Network bit terakhir ada di oktek ke berapa.? Di octet ke 4
Interval = 256 -224 = 32 di octet ke 4
 Langkah 4 : Subnet1 = 172.17.1.192/27 Broadcast= 172.17.1.223/27
UNTUK JUMLAH HOST 2

 Langkah 1 : 2H – 2 >= kebutuhan host ; H = Host Bit

2H – 2 >= 2 H=2
 Langkah 2 :Subnetmask baru = (total bit ip address) – H
= 32 – 2 = 30 maka 11111111.11111111.11111111.1111100
= jadi subnetmask baru adalah 255.255.255.252
 Langkah 3 : Network bit terakhir ada di oktek ke berapa.? Di octet ke 4
Interval = 256 -252 = 4 di octet ke 4
 Langkah 4 : Subnet1 = 172.17.1.224/30 Broadcast= 172.17.1.227/30
Subnet2 = 172.17.1.228/30 Broadcast= 172.17.1.231/30
 HASIL VLSM

172.17.1.224/30 172.17.1.228/30

172.17.1.192/27
172.17.1.0/26 172.17.1.128/26 172.17.0.0/25 172.17.0.128/25

172.17.1.64/26
HASIL VLSM

Kebutuhan Host Network Address Broadcast Address

100 Host 172.17.0.0/25 172.17.0.127/25
172.17.0.128/25 172.17.0.255/26
50 Host 172.17.1.0/26 172.17.1.63/26
172.17.1.64/26 172.17.1.127/26
172.17.1.128/26 172.17.1.191/27
25 Host 172.17.1.192/27 172.17.1.223/30
2 Host 172.17.1.224/30 172.17.1.227/30
172.17.1.228/30 172.17.1.231/30
