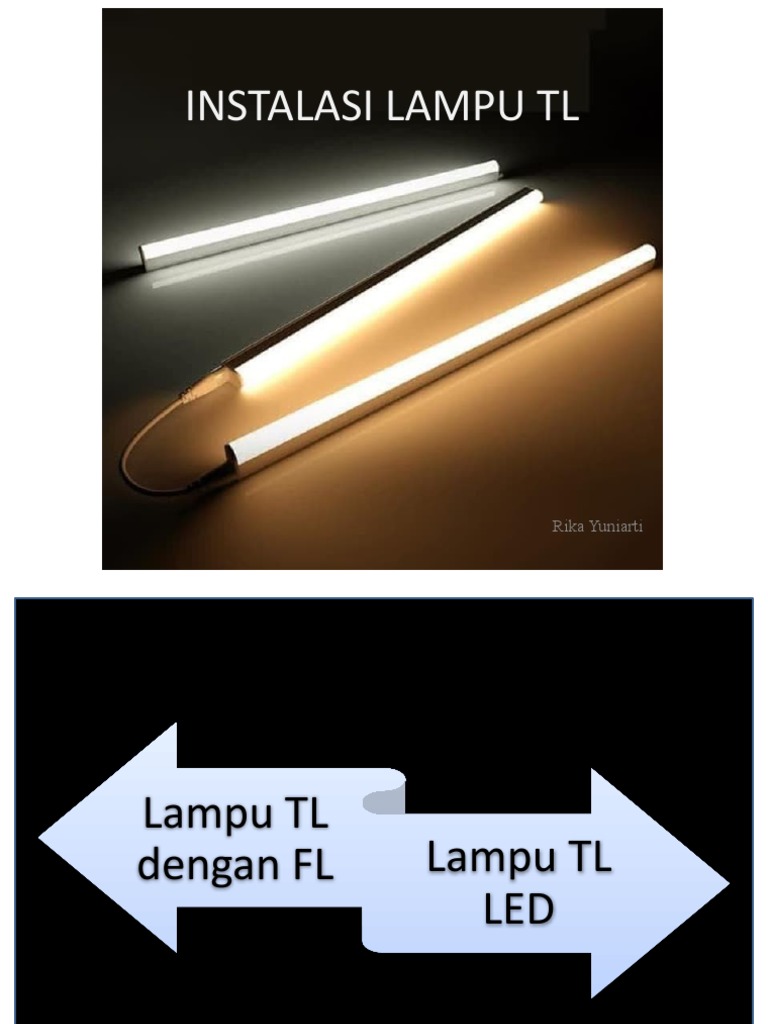

INSTALASI LAMPU TL

Rika Yuniarti
Lampu TL
dengan FL Lampu TL
LED
 Pengertian Lampu TL
• Lampu TL (Fluorescent Lamp) adalah lampu listrik
yang memanfaatkan gas NEON dan lapisan
Fluorescent sebagai pemendar cahaya pada saat
dialiri arus listrik. Tabung lampu TL ini diisi oleh
semacam gas yang pada saat elektrodanya
mendapat tegangan tinggi gas ini akan terionisasi
sehingga menyebabkan elektron-elektron pada gas
tersebut bergerak dan memendarkan lapisan
fluorescent pada lapisan tabung lampu TL.
Read more at: http://elektronika-dasar.web.id/karakteristik-dan-prinsip-kerja-lampu-tl-fluorescent-lamp/
Copyright © Elektronika Dasar
 Karakteristik Lampu TL
• Karakteristik dari lampu TL ini, adalah mampu menghasilkan cahaya
output per watt daya yang digunakan lebih tinggi daripada lampu
bolam biasa (incandescent lamp).

Sebagai contoh, sebuah penelitian menunjukkan bahwa 32 watt

lampu TL akan mengjasilkan cahaya sebesar 1700 lumens pada jarak
1 meter sedangkan 75 watt lampu bolam biasa (lampu bolam dengan
filamen tungsten) menghasilkan 1200 lumens. Atau dengan kata lain
perbandingan effisiensi lampu TL dan lampu bolam adalah 53 : 16.
Efisiensi disini didefinisikan sebagai intensitas cahaya yang dihasilkan
dibagi dengan daya listrik yang digunakan.
Perbandingan Lampu TL dengan Lampu Pijar

Lampu Bohlam/Pijar Lampu TL

Lampu pijar 75 watt, menghasilkan 1200 Lampu TL 35 watt, menghasilkan 1700

lumens lumens
Bagian Lampu TL dengan Teknologi FL
(Flourescent)
 Cara Kerja Lampu TL dengan Teknologi FL
(Flourescent)
• Ketika tegangan AC 220 volt di hubungkan ke satu set lampu TL maka tegangan
diujung-ujung starter sudah cukup utuk menyebabkan gas neon didalam tabung
starter untuk panas (terionisasi) sehingga menyebabkan starter yang kondisi
normalnya adalah normally open ini akan ‘closed’ sehingga gas neon di dalamnya
dingin (deionisasi) dan dalam kondisi starter ‘closed’ ini terdapat aliran arus yang
memanaskan filamen tabung lampu TL sehingga gas yang terdapat didalam
tabung lampu TL ini terionisasi.
• Pada saat gas neon di dalam tabung starter sudah cukup dingin maka bimetal di
dalam tabung starter tersebut akan ‘open’ kembali sehingga ballast akan
menghasilkan spike tegangan tinggi yang akan menyebabkan terdapat lompatan
elektron dari kedua elektroda dan memendarkan lapisan fluorescent pada
tabung lampu TL tersebut.
• Perstiwa ini akan berulang ketika gas di dalam tabung lampu TL tidak terionisasi
penuh sehingga tidak terdapat cukup arus yang melewati filamen lampu neon
tersebut. Lampu neon akan tampak berkedip.
 Rangkaian Lampu TL dengan Teknologi FL
(Flourescent)
• Lampu  TL Fluorescent membutuhkan suatu starter dan ballast supaya bisa
hidup atau ON.
• Strater pada lampu TL Fluorescent memiliki fungsi sebagai saklar otomatis
yang bisa membantu memanaskan elektroda dalam proses pemindahan
berbagai elektron di dalam tabung Fluorescent.
• Fungsi ballast pada lampu TL FL adalah

• Penting untuk diketahui bahwa dalam memanaskan elektroda supaya gas

yang ada di dalam tabung lampu (TL) bisa berpendar maka dibutuhkan
tegangan yang sangat tinggi yaitu sebesar 400 Volt.  Ketika proses penyalaan
sudah selesai, Bi-metal yang ada di dalam starter akan terbuka (open).
Dengan begitu maka strater  bisa langsung dilepaskan dari rangkaian lampu
TL Fluorescent karena memang pemakaian starter hanya waktu penyalaannya
saja.
 Rangkaian Lampu TL LED (Light Emitting Diode)

• Lampu TL LED adalah Lampu Penerang yang berbentuk tabung (Tube)

dengan menggunakan Teknologi LED (Light Emitting Diode) sebagai
pemancar sinar cahaya. Pada umumnya Lampu TL LED terdiri dari
puluhan hingga ratusan LED didalamnya. Lampu LED memiliki banyak
keunggulan seperti yang pernah dibahas sebelumnya pada
artikel Kelebihan dan Keuntungan Pemakaian Lampu LED sehingga
pemakaian Lampu penerang dengan Teknologi LED pun semakin
meningkat.
• Salah satu keunggulan Lampu TL LED adalah dapat menghemat listrik
sampai 60% dari pemakaian Lampu TL Neon atau TL Fluorescent
karena tidak memerlukan Starter dan Ballast yang pada kenyataanya
juga dapat mengkonsumsi listrik yang lebih banyak (terutama pada
Ballast jenis Inductive).
Lampu TL LED
