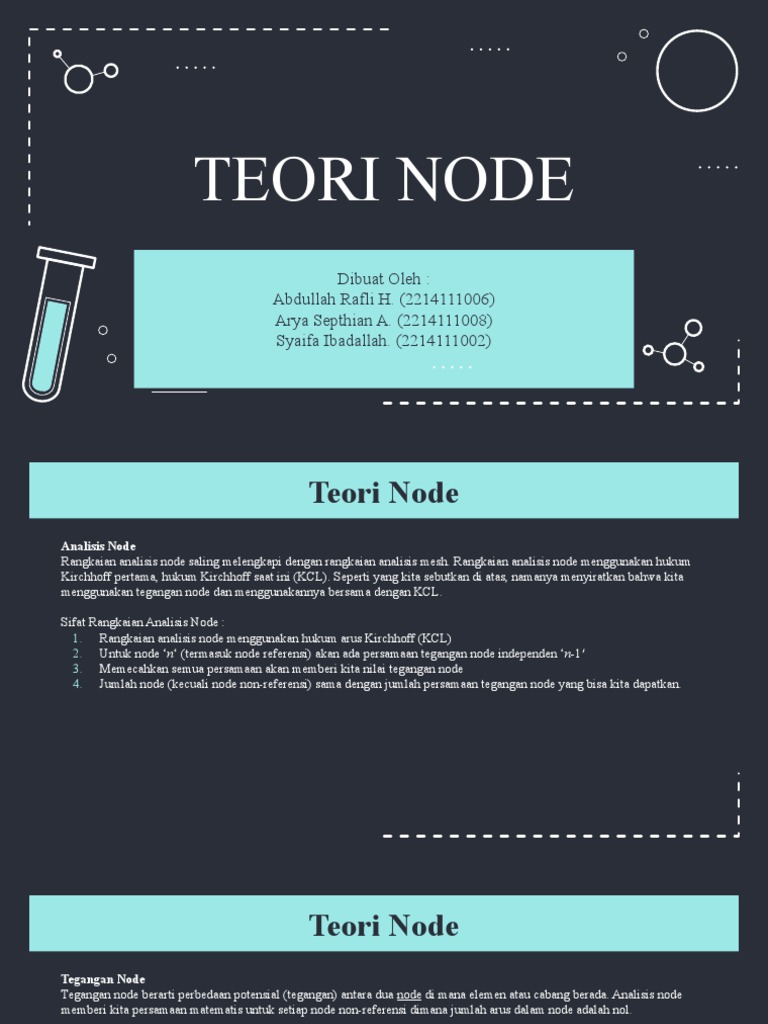

TEORI NODE

Dibuat Oleh :
Abdullah Rafli H. (2214111006)
Arya Septhian A. (2214111008)
Syaifa Ibadallah. (2214111002)
 Teori Node
Analisis Node
Rangkaian analisis node saling melengkapi dengan rangkaian analisis mesh. Rangkaian analisis node menggunakan hukum
Kirchhoff pertama, hukum Kirchhoff saat ini (KCL). Seperti yang kita sebutkan di atas, namanya menyiratkan bahwa kita
menggunakan tegangan node dan menggunakannya bersama dengan KCL.

Sifat Rangkaian Analisis Node :

1. Rangkaian analisis node menggunakan hukum arus Kirchhoff (KCL)
2. Untuk node ‘n‘ (termasuk node referensi) akan ada persamaan tegangan node independen ‘n-1′
3. Memecahkan semua persamaan akan memberi kita nilai tegangan node
4. Jumlah node (kecuali node non-referensi) sama dengan jumlah persamaan tegangan node yang bisa kita dapatkan.
 Teori Node
Tegangan Node
Tegangan node berarti perbedaan potensial (tegangan) antara dua node di mana elemen atau cabang berada. Analisis node
memberi kita persamaan matematis untuk setiap node non-referensi dimana jumlah arus dalam node adalah nol.

Ada dua jenis node:

1. Node referensi: node referensi adalah node dasar
2. Node non-referensi: tegangan node yang digunakan untuk menyelesaikan rangkaian (v1, v2, v3,… , vn)
 Teori Node
Analisis node dengan resistor
Asumsikan bahwa kita memiliki resistor antara dua node dan arus mengalir dari node V 1 ke V2:

Itu adalah persamaan untuk resistor antara node

 Teori Node
Bagaimana jika node 2 adalah ground (node referensi) seperti yang ditunjukkan di bawah ini?

Persamaannya akan sama seperti di atas, tetapi kita akan mengatur V 2 ke 0 karena ini adalah node ground
 Teori Node
Analisis node dengan sumber tegangan

Dari gambar di atas, polaritas positif sumber tegangan berhadapan dengan V 1 dan I. Artinya arus dari sumber tegangan
mengalir melawan I dan V1. Persamaannya akan menjadi:
 Teori Node
Jika sumber tegangan menghadap ke kanan, berarti arus I akan dijumlahkan dengan arus dari Vs.

Karenanya,

Jika V2 adalah node referensi, Anda hanya perlu mengatur V2 ke 0 seperti sebelumnya.
 Teori Node
Analisis node dengan sumber arus
memperoleh persamaan arus menggunakan tegangan node yang diketahui. Apa yang akan terjadi jika ada sumber arus? Ini
akan membuat persamaan kita lebih sederhana.

Kita mengatur baik I1 dan I2 meninggalkan node V1 sementara sumber arus memasuki node V1. Dari KCL, arus yang keluar
dari suatu node sama dengan arus yang masuk ke node tersebut.
 Teori Node
Persamaannya akan menjadi:

Jika sumber arus meninggalkan node V1, persamaannya adalah:
