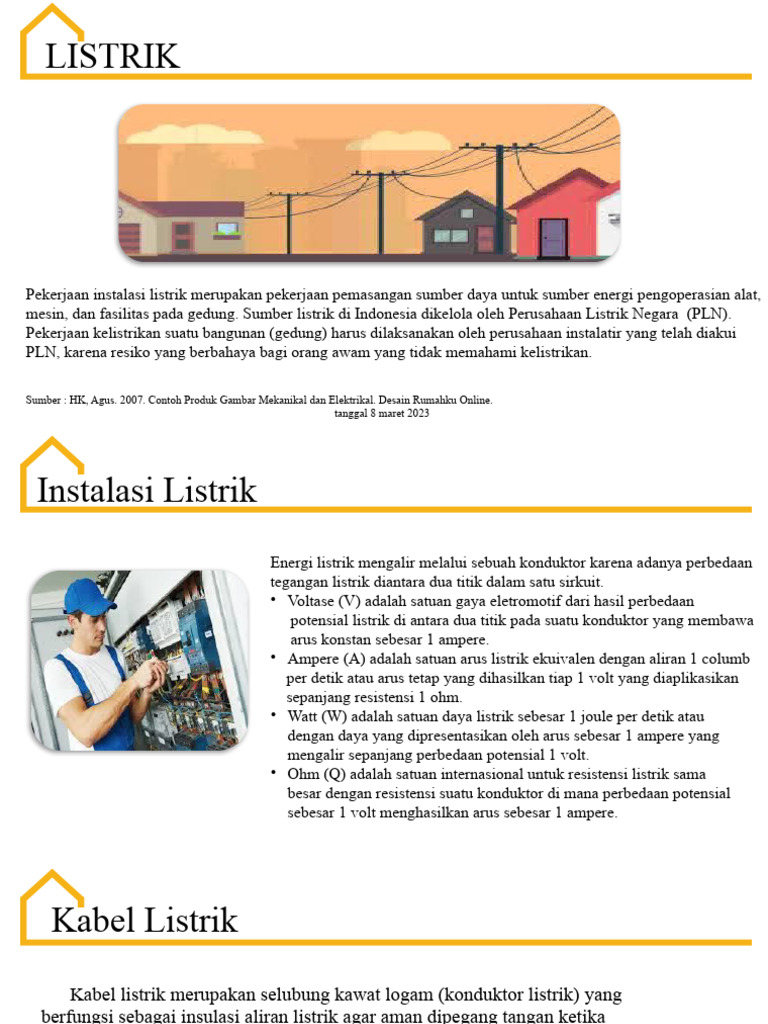

LISTRIK

Pekerjaan instalasi listrik merupakan pekerjaan pemasangan sumber daya untuk sumber energi pengoperasian alat,
mesin, dan fasilitas pada gedung. Sumber listrik di Indonesia dikelola oleh Perusahaan Listrik Negara (PLN).
Pekerjaan kelistrikan suatu bangunan (gedung) harus dilaksanakan oleh perusahaan instalatir yang telah diakui
PLN, karena resiko yang berbahaya bagi orang awam yang tidak memahami kelistrikan.

Sumber : HK, Agus. 2007. Contoh Produk Gambar Mekanikal dan Elektrikal. Desain Rumahku Online.
http://www.desain-rumahku.com/2007/05/blog-post_9.html.diakses tanggal 8 maret 2023
Instalasi Listrik
Energi listrik mengalir melalui sebuah konduktor karena adanya perbedaan
tegangan listrik diantara dua titik dalam satu sirkuit.
• Voltase (V) adalah satuan gaya eletromotif dari hasil perbedaan
potensial listrik di antara dua titik pada suatu konduktor yang membawa
arus konstan sebesar 1 ampere.
• Ampere (A) adalah satuan arus listrik ekuivalen dengan aliran 1 columb
per detik atau arus tetap yang dihasilkan tiap 1 volt yang diaplikasikan
sepanjang resistensi 1 ohm.
• Watt (W) adalah satuan daya listrik sebesar 1 joule per detik atau
dengan daya yang dipresentasikan oleh arus sebesar 1 ampere yang
mengalir sepanjang perbedaan potensial 1 volt.
• Ohm (Q) adalah satuan internasional untuk resistensi listrik sama
besar dengan resistensi suatu konduktor di mana perbedaan potensial
sebesar 1 volt menghasilkan arus sebesar 1 ampere.
 Kabel Listrik
Kabel listrik merupakan selubung kawat logam (konduktor listrik) yang
berfungsi sebagai insulasi aliran listrik agar aman dipegang tangan ketika
sudah terhubung daya listrik, melindungi kontak dengan material logam
lainnya, serta
dari panas, lembab, dan korosi. Material kabel umumnya dapat terbuat dari
karet.

Dalam pekerjaan konstruksi, untuk menghindari konflik jalur antara sistem

elektrikal dengan mekanikal plumbing, diperlukan koordinasi antara pihak
yang mengerjakan.
Beberapa jenis kabel dan aksesorisnya yang sering digunakan adalah sebagai berikut :

1. Kabel Listrik NYY : kabel ini biasanya digunakan

untuk instalasi kabel bawah tanah dan terdiri dari inti
tembaga atau aluminium yang dilingkupi oleh lapisan
insulasi PVC dan lapisan pelindung PVC.

2. Kabel Listrik NYA : kabel ini biasanya digunakan untuk

instalasi kabel di dalam ruangan dan terdiri dari inti tembaga
yang dilingkupi oleh lapisan insulasi PVC.

https://www.rumah.com/panduan-properti/inilah-jenis-
kabel-listrik-beserta-kegunaannya-23426
Beberapa jenis kabel dan aksesorisnya yang sering digunakan adalah sebagai berikut :

3. Kabel Listrik NYM : kabel ini biasanya digunakan

untuk instalasi kabel di dalam tembok dan terdiri dari
beberapa inti tembaga yang dilingkupi oleh lapisan
insulasi PVC dan lapisan pelindung PVC.

4. Kabel Listrik NYYHY: kabel ini biasanya digunakan

untuk instalasi kabel di dalam kabel selang fleksibel dan
terdiri dari inti tembaga yang dilingkupi oleh lapisan
insulasi PVC dan lapisan pelindung PVC.

https://www.rumah.com/panduan-properti/inilah-jenis-
kabel-listrik-beserta-kegunaannya-23426
Beberapa jenis kabel dan aksesorisnya yang sering digunakan adalah sebagai berikut :

5. Kabel Listrik NYAF: kabel ini biasanya digunakan

untuk instalasi kabel kecil dan terdiri dari inti tembaga
yang dilingkupi oleh lapisan insulasi PVC.

6. Kabel Listrik N2XY: kabel ini biasanya digunakan

untuk instalasi kabel bawah tanah di jaringan listrik dan
terdiri dari inti tembaga atau aluminium yang dilingkupi
oleh lapisan insulasi silikon karet dan lapisan pelindung
PVC.
https://www.rumah.com/panduan-properti/inilah-jenis-
kabel-listrik-beserta-kegunaannya-23426
 Beberapa jenis kabel dan aksesorisnya yang sering digunakan adalah sebagai berikut :

7. Kabel Listrik NA2XY : kabel ini biasanya digunakan

untuk instalasi kabel bawah tanah di jaringan listrik dan
terdiri dari inti tembaga atau aluminium yang dilingkupi
oleh lapisan insulasi PVC dan lapisan pelindung PVC.

8. Kabel Listrik AAAC: kabel ini biasanya digunakan

untuk instalasi kabel jaringan listrik overhead dan terdiri
dari beberapa kawat aluminium.

https://www.rumah.com/panduan-properti/inilah-jenis-
kabel-listrik-beserta-kegunaannya-23426
 Beberapa jenis kabel dan aksesorisnya yang sering digunakan adalah sebagai berikut :

9. Kabel Listrik ACSR: kabel ini biasanya digunakan untuk instalasi

kabel jaringan listrik overhead dan terdiri dari beberapa kawat
aluminium dan kawat baja.

https://www.rumah.com/panduan-properti/inilah-jenis-
kabel-listrik-beserta-kegunaannya-23426
 Outlet elektrikal
outlate elektrikal merupakan bagian dari instalasi listrik yang berfungsi
menyalurkan daya listrik dari sirkuit listrik. Outlate elektrikal yaitu berupa saklar dan
stop kontak. Papan di dinding untuk peralatan ini dapat berupa plastik, logam, atau kaca.
a) Saklar
Saklar merupakan suatu alat yang berfungsi untuk menghubungkan atau
memutus aliran listrik baik itu pada jaringan arus listrik kuat maupun pada
jaringan arus listrik lemah.jenis jenis saklar :
i. Saklar toggle
ii. Saklar 3 arah
iii. Saklar 4 arah
iv. Push Button Switch
 SAKLAR TOGGLE

Toggle switch atau saklar toggel adalah saklar sederhana yang mudah digunakan.
Toggle switch banyak digunakan pada peralatan elektronika. Sakelar toggle ini
sangat bermanfaat pada perakitan alat, karena dapat membuat tampilan alat menjadi
lebih enak dipandang. Ukuran toggle switch yang kecil membuat toggle switch
menjadi pilihan yang banyak digunakan pada perakitan alat terutama pada tempat
yang relatif kecil.

Merupakan jenis saklar yang menghubungkan dan memutuskan energi listrik

dimana bagian kontak hubung yang diam dan yang berfungsi untuk bergerak setelah
terhubung dan condong pada satu posisi, maka switch akan menetap pada posisi
tersebut, digerakan kembali.
Contoh penerapan Toggle Switch (saklar pengalih) adalah pada saklar rumah (saklar
tunggal, seri dan Tukar)
https://www.merdeka.com/trending/fungsi-saklar-beserta-
jenisnya-yang-perlu-diketahui-kln.html
 SAKLAR 3 ARAH

Sakelar lampu 3 arah membuat Anda dapat mengontrol lampu dari dua
titik berbeda. [1]
Meskipun sakelar 3 arah merupakan salah satu sirkuit listrik yang paling
sulit untuk dimengerti, sirkuit ini juga merupakan salah satu yang paling
berguna.

https://www.merdeka.com/trending/fungsi-saklar-beserta-
jenisnya-yang-perlu-diketahui-kln.html
 SAKLAR 4 ARAH
Saklar 4 arah adalah jenis saklar yang memiliki dua kontak hubung
untuk dua kondisi.

https://www.merdeka.com/trending/fungsi-saklar-beserta-
jenisnya-yang-perlu-diketahui-kln.html
 Push Button Switch
Merupakan jenis sakelar kontak sesaat yang menghubungkan hubungan arus selama ditekan dan sebaliknya.
Tombol saklar akan kembali pada posisi normal ketika tombol dilepaskan.
Terdapat mekanisme pegas internal untuk mengoperasikan dua keadaan saklar (ditekan dan dilepaskan).
Saklar ini terdiri dari kontak stasioner/diam dan bergerak, dimana kontak stasioner terhubung secara seri
dengan sirkuit yang akan diaktifkan sementara kontak bergerak terpasang dengan tombol push.
Tombol-tombol push secara umum diklasifikasikan ke dalam normally open, normally closed dan tombol
tekan kerja ganda seperti yang ditunjukkan pada gambar di atas. Tombol tekan kerja ganda umumnya
digunakan untuk mengendalikan dua rangkaian listrik.

https://www.merdeka.com/trending/fungsi-saklar-beserta-
jenisnya-yang-perlu-diketahui-kln.html
b)Stop kontak
Terdapat beberapa jenis stop kontak antara lain :
1)Stop kontak Tipe F
2)Stop kontak Tipe E
3)Stop kontak Tipe D
4)Stok kontak Tipe I
5)Stop kontak Tipe J
6)Stop kontak Tipe A
7)Stop kontak Tipe B
8)Stop kontak Tipe G
9)Stop kontak Tipe C
10)Stop kontak Tipe H
11)Stop kontak Tipe L
12)Stop kontak Tipe K

https://www.s-gala.com/blog-post/berbagai-macam-varian-stop-kontak
c)Ketinggian saklar dan outlet

1. Letak outlet di atas meja sekitar 120-130 cm dari muka lantai

2. Jarak vertikal saklar pada Sisi pintu sekitar 120-130 cm
3. Jarak horizontal saklar pada Sisi pintu sekitar 5 s/d 7 cm
4. Jarak outlet dari atas lantai sekitar 40 60 cm sedangkan untuk aksibilitas sekitar 50
cm.
Jumlah Outlet
Jumlah outlet yang di anjurkan untuk bangunan gedung
adalah satu outlet setiap 4 m2 area lantai dan satu outlet
untuk setiap 9,3 m2 untuk area berikutnya.
 INSTALASI LISTRIK

https://www.google.com/imgres?imgurl=https%3A%2F%2Fthecityfoundry.com%2Fwp-content%2Fuploads%2F2021%2F08%2FInstalasi-Listrik-
Rumah.jpg&tbnid=3pIINZ_ySN0AiM&vet=12ahUKEwjAi9j4nsj-AhXHALcAHQi-BncQMygTegUIARDkAQ..i&imgrefurl=https%3A%2F%2Fthecityfoundry.com%2Finstalasi-
listrik rumah%2F&docid=ObHN53R0pw4mLM&w=1280&h=720&q=gambar%20denah%20instalasi%20listrik%20rumah%20tangga&ved=2ahUKEwjAi9j4nsj-
AhXHALcAHQi-BncQMygTegUIARDkAQ
Denah Rencana Listrik

https://
instalasilistrikshare.com/
panduan-merancang-gambar-
instalasi-listrik/
