Nama : Resha RDP Nama pem : Neti Amalia

Counter Dra.Hj Sri P

Absen : 21 Nilai :
Kelas : X-TKJA Paraf

1. Pendahuluan
Counter merupakan suatu rangkaian yang dihubungkan secara seri dengan output flip flop yang
pertama menjadi input input flip flop berikutnya

2. Tujuan
a. Dapat mengetahui fungsi counter up dan juga counter Down
b. Dapat merangkai rangkaian Counter Up dan Counter Down

3. Alat dan Bahan

a. PC
b. Software Circuit Maker 2000

4. Langkah kerja
a. Langsung saja, buka Software Circuit Maker 2000
b. Buat rangkaian seperti gambar di bawah ini pada Circuit Maker

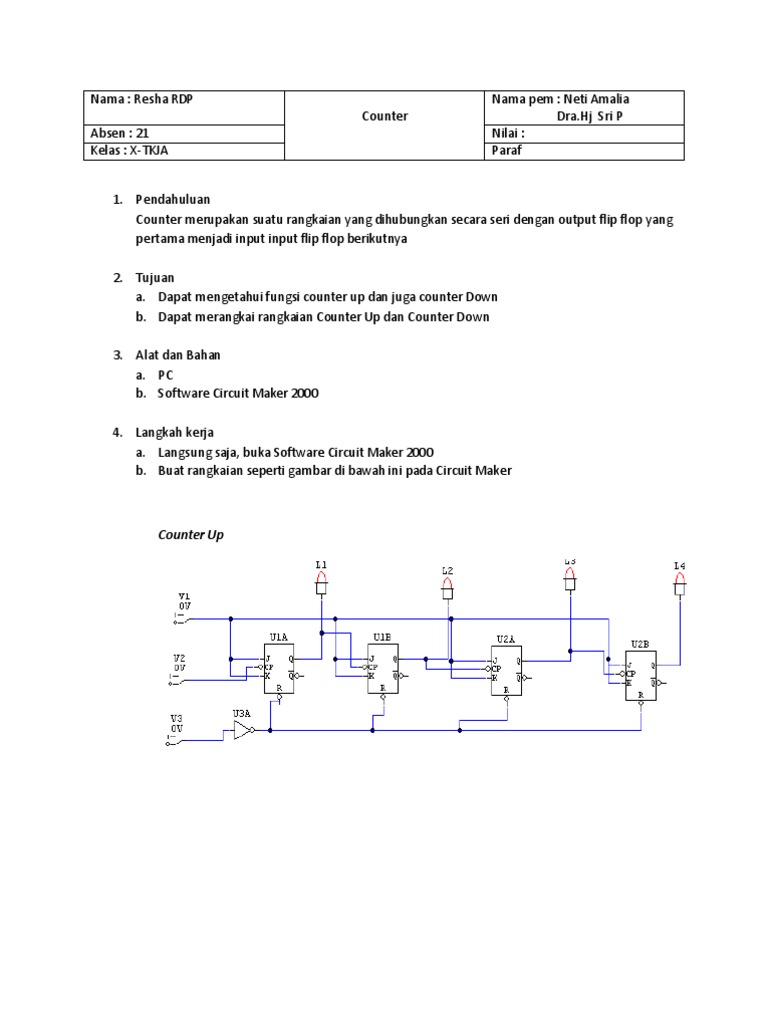

Counter Up
 Counter Down

c. Untuk merangkai rangkaian diatas pada Circuit Maker

Pada Kolom sebelah kiri Klik Digital by Function -> FF -> JK FF -> pilih IC 7473 ½
Klik Switches -> Digital -> Logic Switch ( untuk memberikan Switch )
Klik Digital Animated -> Display -> Logic Display ( untuk membuat lampu)
Klik tanda “+” untuk menghubungkan
Pilih menu Simulation dan rubah menjadi Digital Mode
Lalu Jalankan Simulasinyla
5. Hasil Kerja

Counter Up
Counter Down
6. Kesimpulan
Jadi , dalam praktek kali ini didapat kesimpulan bahwa counter down untuk menghasilkan biner
yang menurun dan counter up menghasilkan biner yang naik.
