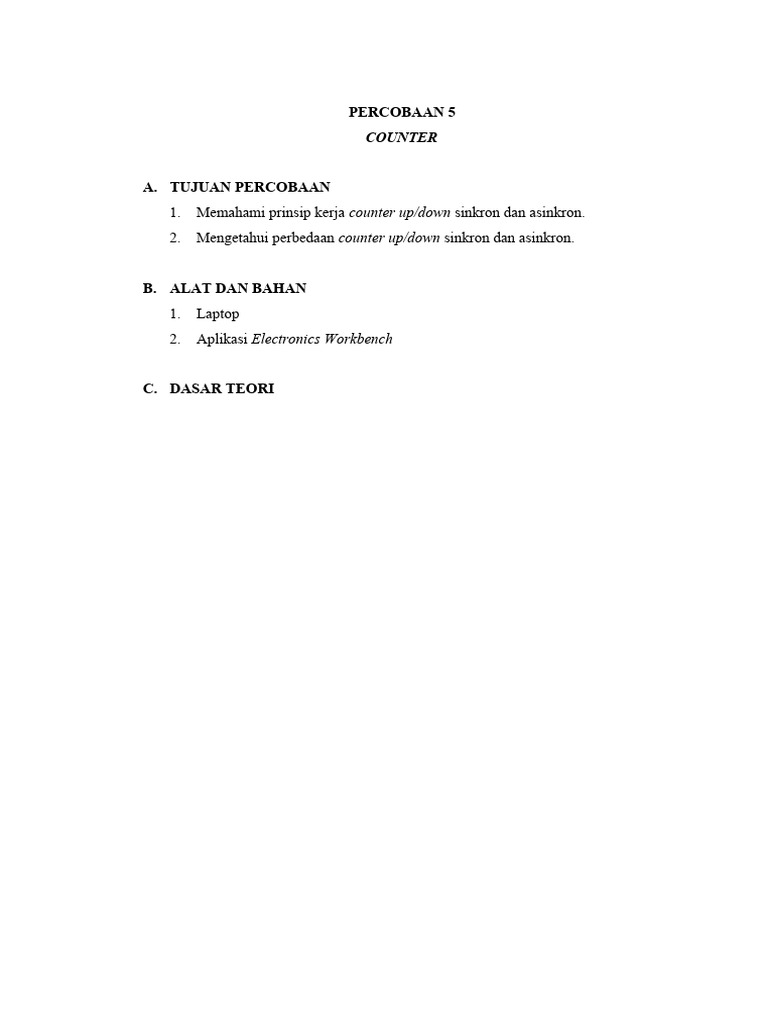

PERCOBAAN 5
COUNTER
A. TUJUAN PERCOBAAN
1. Memahami prinsip kerja counter up/down sinkron dan asinkron.
2. Mengetahui perbedaan counter up/down sinkron dan asinkron.
B. ALAT DAN BAHAN
1. Laptop
2. Aplikasi Electronics Workbench
C. DASAR TEORI
C.1 Pengertian Counter
Counter adalah rangkaian penghitung atau pencacah digital yang
merupakan rangkaian dari “clock” sekuensial yang hampir sama. Terdiri dari flip-
flop dan juga gerbang kombinasi dengan sistem sambungan umpan balik
(feedback) yaitu suatu istilah untuk digunakan di elektronika digital pada saat
menghitung logika. Gerbang logika didalam counter dihubungkan dengan masing-
masing saluran untuk memproduksi penjelasan gerbang awal dari kondisi
sekuensial biner. Pada umumnya counter digunakan untuk menghitung
banyaknya pulsa yang dimasukan pada suatu rangkaian digital. Pada peralatan
elektronika hampir seluruh menggunakan sistem digital yang rangkaiannya berisi
suatu alat yang bisa mengontrol urutan operasi program. Alat itu disebut dengan
pencacah atau counter. (Dasardh , 2020:3.24)
C.2 Synchronous Counter
Perhitungan pada counter sinkron adalah di setiap flip-flopnya menerima
input Clock di saat yang bersamaan (Dasaradh Ramiah K., 2020: 207), karena
counter sinkron ini dirangkai secara parallel. Sedangkan menurut Soumitra Kumar
Mandal (2019: 3.64). Penghitung sinkron diatur sedemikian rupa sehingga semua
flip-flop di penghitung dipicu secara bersamaan dan semua bit keluaran juga
mengubah keadaan secara bersamaan.” Dengan hal ini, semua flip-flop di
penghitung sinkron akan berubah statusnya secara bersamaan. Hal ini dapat
terjadi ketika Clock terhubung dengan semua flip-flop sehingga semua flip-flop
meneriman Clock Pulse yang sama dalam waktu yang bersamaan.
C.2.1 counter sinkron naik
C.2.2 counter sinkron turun
Penghitungan turun sering disebut dengan down counter penghitung turun
biner. Penghitungan ini berkurang satu setiap pulsa clock eksternal dari
beberapa nilai yang telah ditentukan.
C.2.3 counter sinkron naik/turun
Gambar counter naik/turun sinkron 3 bit
C.3 Asynchronous Counter
Pencacah Asinkron bekerja dengan menyusun seri flip-flop dalam keadaan
toggle secara bersamaan. Keluaran tiap-tiap flip-flop digunakan sebagai clock
untuk flip-flop berikutnya secara berurutan. Hal ini menyebabkan flip-flop
berubah secara asinkron, seperti gelombang. (Ratih Listiyarini, 2019: 104)
Pencacah Asinkron dikenal dengan nama pencacah ripple (ripple counter). Pada
pencacah asinkron, flip-flop akan berguling (berubah kondisi dari 0 ke 1) atau
sebaliknya secara berurutan. Hal ini disebabkan karena flip-flop yang paling ujung
saja yang dikendalikan oleh sinyal clock. Sedangkan sinyal untuk flip-flop yang
lainya diambil dari masing-masing flip flop sebelumnya.
C.3.1 counter asinkron naik
C.3.2 counter asinkron turun
C.3.3 counter asinkron naik/turun
D. Langkah Percobaan
1. Counter Sinkron m=10
Bukalah aplikasi Electronics Workbench
Pada menu, pilihlah option digital kemudian drag JK Flip Flop dengan
Active High Asinkron.
Drag-lah ke workspace sebanyak 4 buah untuk membuat counter 4-bit.
Pada pilihlah Sources pada menu dan drag Gnd, Vcc, dan Clock.
Pilihlah Red Probe dan Decode Seven Segment Display pada menu
Indicator dan drag ke workspace.
Pilihlah gerbang Gate AND pada menu Logic Gate dan drag ke
workspace
Setelah semua terpilih, kemudiamn susunlah rangkaian menjadi
sebagai berikut.
Klik 2x pada clock dang anti frekuensinya dari 1000Hz menjadi 1Hz.
Kemudian hubungkan clock ke semua inputan J dan K di masing-
masing inputan clock pada JK Flip Flop.
Kemudian hubungkan Vcc ke masing-masing inputan J dan K pada JK
Flip Flop pertama. Kemudian untuk output dari JK Flip Flop masing-
masing rangkailah seperti pada rangkaian berikut.
Terakhir hubungkan output Flip Flop 1 ke Q0, output Flip Flop 2 ke
Q1, output Flip Flop 3 ke Q2, dan output Flip Flop 4 ke Q3. Hubungkan
juga Decoder Seven Segment Display sesuai dengan gambar untuk
melihat nilai hexadecimal dari output yang dihasilkan.
Sambungkan Decoded Seven Segment ke masing-masing Red Probe
dan amati yang terjadi, dan catatlah data hasil yang muncul pada Red
Probe. Nyala menandakan logika 1 dan mati menandakan logika 0.
2. Counter Sinkron 2-bit
Bukalah aplikasi Electronics Workbench
Pada menu, pilihlah option digital kemudian drag JK Flip Flop dengan
Active High Asinkron.
Drag-lah ke workspace sebanyak 2 buah untuk membuat counter 2-bit.
Pada pilihlah Sources pada menu dan drag Gnd, Vcc, dan Clock.
Pilihlah Red Probe dan Decode Seven Segment Display pada menu
Indicator dan drag ke workspace.
Setelah semua terpilih, kemudian susunlah rangkaian menjadi sebagai
berikut.
Klik 2x pada clock dan ganti frekuensinya dari 1000Hz menjadi 1Hz.
Hubungkan Vcc ke inputan J dan K pada JK FF 1. Dan output pada JK
FF1 (Q) dihubungkan dengan inputan J dan K pada JK FF2 seperti
pada gambar dibawah ini.
Hubungkan clock ke masing-masing inputan clock pada JK FF1 dan
JK FF2.
Hubungkan ouput JK FF1 ke Q0 dan JK FF2 ke Q1
Terakhir hubungkan decoded seven segment ke masing-masing red
probe seperti pada gambar dibawah ini.
Amati yang terjadi dan catatlah data hasil yang kalian dapatkan.
3. Counter Up/Down Asinkron ( 2-bit )
Bukalah aplikasi Electronics Workbench
Pada menu, pilihlah option digital kemudian drag JK Flip Flop dengan
Active High Asinkron.
Drag-lah ke workspace sebanyak 2 buah untuk membuat counter 2-bit.
Pada pilihlah Sources pada menu dan drag Gnd, Vcc, dan Clock.
Pilihlah Red Probe dan Decode Seven Segment Display pada menu
Indicator dan drag ke workspace.
Pilihlah NAND GATE dan NOT GATE pada menu Logic Gate dan
drag ke workspace.
Pilihlah Switch pada menu Basic dan drag ke workspace
Setelah semua terpilih, kemudian susunlah rangkaian menjadi sebagai
berikut.
Klik 2x pada clock dang anti frekuensinya dari 1000Hz menjadi 1Hz.
Hubungkan Vcc ke inputan J dan K pada JK FF 1 dan JK FF2 seperti
gambar di bawah ini.
Untuk clock, switch, dan logic gate di hubungkan seperti gambar
berikut.
Hubungkan output JK FF1 dengan Q0 dan JK FF2 dengan Q1.
Terakhir hubungkan decoded seven segment ke masing-masing red
probe seperti pada gambar dibawah ini.
Amati yang terjadi dan catatlah data hasil yang kalian dapatkan.
