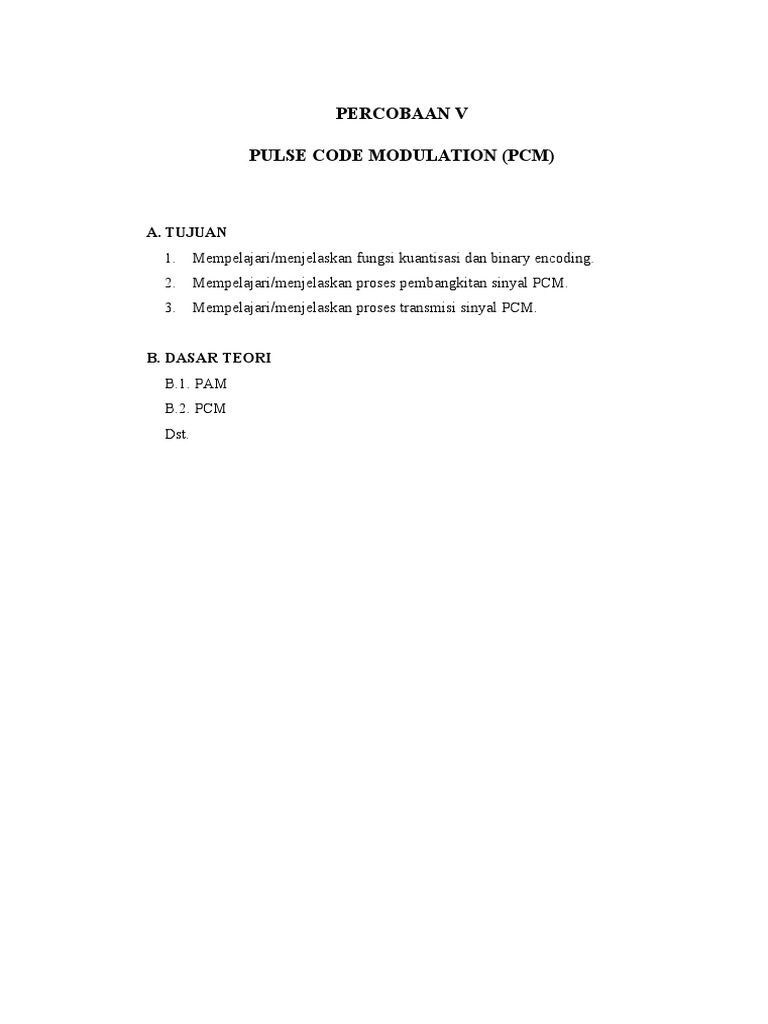

PERCOBAAN V

PULSE CODE MODULATION (PCM)

A. TUJUAN
1. Mempelajari/menjelaskan fungsi kuantisasi dan binary encoding.
2. Mempelajari/menjelaskan proses pembangkitan sinyal PCM.
3. Mempelajari/menjelaskan proses transmisi sinyal PCM.

B. DASAR TEORI
B.1. PAM
B.2. PCM
Dst.
C. ALAT DAN BAHAN
1. Komputer
2. MATLAB R2103a

D. LANGKAH PERCOBAAN

Gambar D.1 Block Fisik Rangkaian Pulse Code Modulation

1. Menghubungkan power supply dan function generator kesumber daya

2. Menghubungkan tegangan +15V, 0V, -15V dari power supply ke function
generator.
3. Menghubungkan tegangan +15V, 0V, -15V, pada function generator ke
PCM Modulator.
4. Menghubungkan tegangan +15V, 0V, -15V, dari PCM modulator ke PCM
Demodulator.
5. Menghubungkan keluaran dari PCM Modulator ke PCM Demodulator.
6. Menghubungkan keluaran PCM Demodulator dengan Digital Multimeter.
7. Menghubungkan tegangan 0V dengan konektor ke Digital Multimeter.
8. Menghidupkan power supply dan function generator.
9. Mengaktifkan Digital Multimeter.
10. Menulis data hasil percobaan.
11. Menon-aktifkan sistem.
12. Merapikan alat-alat dan bahan praktikum yang digunakan.
D.1. Percobaan kuantisasi linier

D.1.1. Karakteristik Kuantisasi Linier

- Tekan tombol Mode sampai led quantisasi linier pada PCM modulator
dan PCM demodulator aktif.
- Aktifkan semua bit dengan menggunakan tombol Select dan On/Off.
- Set saklar keposisi CH2 pada PCM demodulator.
- Set tegangan input U1 seperti tabel 1, kemudian ukur tegangan U2
pada output DA converter, tuliskan kedalam tabel beserta digit biner
yang ditunjukkan oleh led.

D.2 Percobaan Kuantisasi Non linier

D.2.1. Karakteristik Compressor

- Tekan tombol Mode sampai led kuantisasi non-linier pada PCM

modulator dan led quantisasi linier pada PCM demodulator aktif.
- Ulangi langkah percobaan kuantisasi linier.

D.2.2. Karakteristik Expander

- Tekan tombol Mode sampai led quantisasi linier pada PCM modulator
dan quantisasi non-linier pada PCM demodulator aktif.
- Ulangi langkah percobaan kuantisasi linier.
D.3 Simulasi dengan MATLAB R2013a

Gambar D.2 Block simulasi Rangkaian Pulse Code Modulation

1. Membuka aplikasi MATLAB R2013a dan membuka tool “Simulink

library”, kemudian mengklik menu “new model” pada Simulink library.
2. Menyusun rangkaian seperti pada Gambar D.2. menggunakan DSP System
Toolbox Block Set, Communication System Toolbox Block Set, dan
Simulink Block Set . Pada DSP System Tollbox Blok Set, Blok yang
digunakan adalah Sample and Hold (2), Uniform Encoder, Uniform
Decoder dan Analog Filter Design. Membuka Communication Sytem
Toolbox dan memilih Blok Integer to Bit Converter dan Bit to Integer
Converter. Membuka Simulink Block Set dan memilih Blok Sine
Generator, Pulse Generator dan Scope.
E. DATA HASIL
E.1 Tabel Percobaan Kuantiasi Linier
E.2 Tabel Percobaan Kuantisasi Non-linier Compressor
E.3 Tabel Percobaan Kuantisasi Non-linier Expander
E.4 Tabel Hasil Percobaan Dengan MATLAB R2013a

Jenis Sinyal Gambar Sinyal Pada Simulink

Sinyal informasi Gambar Sinyal informasi
Sinyal sampling Gambar Sinyal sampling
Sinyal PAM Gambar Sinyal PAM
Sinyal terkuantisasi Gambar Sinyal terkuantisasi
Sinyal Coding (Pulsa) Gambar Sinyal Coding (Pulsa)
Sinyal output Gambar Sinyal Keluaran
