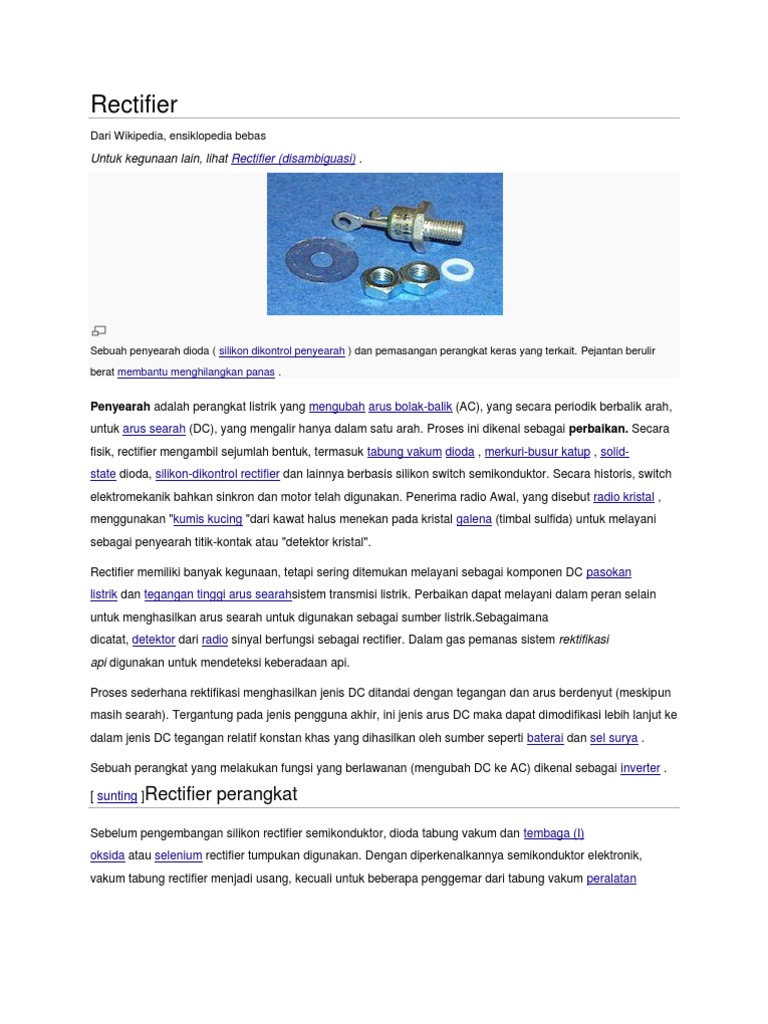

Rectifier

Dari Wikipedia, ensiklopedia bebas

Untuk kegunaan lain, lihat Rectifier (disambiguasi) .

Sebuah penyearah dioda ( silikon dikontrol penyearah ) dan pemasangan perangkat keras yang terkait. Pejantan berulir berat membantu menghilangkan panas .

Penyearah adalah perangkat listrik yang mengubah arus bolak-balik (AC), yang secara periodik berbalik arah, untuk arus searah (DC), yang mengalir hanya dalam satu arah. Proses ini dikenal sebagai perbaikan. Secara fisik, rectifier mengambil sejumlah bentuk, termasuk tabung vakum dioda , merkuri-busur katup , solidstate dioda, silikon-dikontrol rectifier dan lainnya berbasis silikon switch semikonduktor. Secara historis, switch elektromekanik bahkan sinkron dan motor telah digunakan. Penerima radio Awal, yang disebut radio kristal , menggunakan "kumis kucing "dari kawat halus menekan pada kristal galena (timbal sulfida) untuk melayani sebagai penyearah titik-kontak atau "detektor kristal". Rectifier memiliki banyak kegunaan, tetapi sering ditemukan melayani sebagai komponen DC pasokan listrik dan tegangan tinggi arus searahsistem transmisi listrik. Perbaikan dapat melayani dalam peran selain untuk menghasilkan arus searah untuk digunakan sebagai sumber listrik.Sebagaimana dicatat, detektor dari radio sinyal berfungsi sebagai rectifier. Dalam gas pemanas sistem rektifikasi api digunakan untuk mendeteksi keberadaan api. Proses sederhana rektifikasi menghasilkan jenis DC ditandai dengan tegangan dan arus berdenyut (meskipun masih searah). Tergantung pada jenis pengguna akhir, ini jenis arus DC maka dapat dimodifikasi lebih lanjut ke dalam jenis DC tegangan relatif konstan khas yang dihasilkan oleh sumber seperti baterai dan sel surya . Sebuah perangkat yang melakukan fungsi yang berlawanan (mengubah DC ke AC) dikenal sebagai inverter .

[ sunting ]Rectifier

perangkat

Sebelum pengembangan silikon rectifier semikonduktor, dioda tabung vakum dan tembaga (I) oksida atau selenium rectifier tumpukan digunakan. Dengan diperkenalkannya semikonduktor elektronik, vakum tabung rectifier menjadi usang, kecuali untuk beberapa penggemar dari tabung vakum peralatan

audio . Untuk perbaikan daya dari sangat rendah sampai saat ini sangat tinggi, semikonduktor dioda dari berbagai jenis (junction dioda, dioda Schottky, dll) secara luas digunakan. Perangkat lain yang memiliki elektroda kontrol serta bertindak sebagai katup searah saat digunakan di mana lebih dari pembetulan sederhana diperlukan, misalnya, di mana tegangan output variabel yang dibutuhkan. Daya tinggi rectifier, seperti yang digunakan dalam tegangan tinggi arus searah transmisi listrik, menggunakan peralatan semikonduktor silikon dari berbagai jenis. Ini adalah thyristor atau dikendalikan beralih solid-state switch yang secara efektif berfungsi sebagai dioda untuk lulus saat ini hanya dalam satu arah.

[ sunting ]Rectifier

sirkuit

Sirkuit Rectifier bisa tunggal-fase atau multi-fase (tiga menjadi nomor yang paling umum dari fase). Rectifier listrik yang paling rendah untuk peralatan rumah tangga adalah satu-fase, tapi tiga-fase rektifikasi sangat penting untuk aplikasi industri dan untuk transmisi energi DC ( ASTT ).

[ sunting ]Single-fase

rectifier

[ sunting ]Half-wave rektifikasi

Dalam setengah rektifikasi gelombang catu daya tunggal-fase, baik setengah positif atau negatif dari gelombang AC dilewatkan, sedangkan setengah lainnya diblokir. Karena hanya satu setengah dari gelombang input mencapai output, berarti tegangan lebih rendah. Setengah gelombang rektifikasi membutuhkan dioda tunggal dalam catu daya tunggal-fase , atau tiga dalampasokan tiga fase . Rectifier menghasilkan searah namun berdenyut langsung saat ini, setengah gelombang rectifier menghasilkan riak jauh lebih banyak daripada gelombang penuh rectifier, dan penyaringan lebih banyak diperlukan untuk menghilangkan harmonik dari frekuensi AC dari output.

Setengah gelombang penyearah

The tanpa beban keluaran tegangan DC dari penyearah setengah gelombang yang ideal adalah:

[1]

Dimana:

V dc, V av - DC atau tegangan output rata-rata, V puncak - nilai puncak dari tegangan fase masukan, V rms - nilai akar-mean-kuadrat tegangan output. = 3,14159 ~ Sebuah penyearah nyata akan memiliki karakteristik yang menjatuhkan bagian dari tegangan input (drop tegangan, untuk perangkat silikon, dari biasanya 0,7 volt plus setara perlawanan, pada umumnya non-linear), dan pada frekuensi tinggi akan mendistorsi bentuk gelombang dengan cara lain; seperti sebuah penyearah yang ideal, itu akan menghilangkan kekuasaan.

[ sunting ]Full-gelombang rektifikasi

Sebuah penyearah gelombang penuh mengubah seluruh bentuk gelombang masukan ke salah satu polaritas konstan (positif atau negatif) pada output. Rektifikasi gelombang penuh mengkonversi kedua polaritas dari gelombang masukan ke DC (direct current), dan menghasilkan tegangan output yang lebih tinggi berarti. Dua dioda dan pusat tapped transformator , atau empat dioda dalam konfigurasi jembatan dan sumber AC (termasuk transformator tanpa center tap), diperlukan. [2] dioda semikonduktor tunggal, dioda ganda dengan Common anoda katoda atau umum, dan empat- dioda jembatan, yang diproduksi sebagai komponen tunggal.

Graetz penyearah jembatan: penyearah gelombang penuh menggunakan 4 dioda.

Untuk tunggal-fase AC, jika transformator adalah pusat-mengetuk, kemudian dua dioda back-to-back (katoda-to-katoda atau anoda-to-anoda, tergantung pada polaritas output yang dibutuhkan) dapat membentuk penyearah gelombang penuh. Dua kali berubah karena banyak yang diperlukan pada sekunder transformator untuk mendapatkan tegangan output yang sama daripada untuk penyearah jembatan, tetapi power rating tidak berubah.

Penyearah gelombang penuh menggunakan pusat keran transformator dan dioda 2.

Penyearah gelombang penuh, dengan tabung vakum memiliki dua anoda.

The rata dan akar-mean-square tegangan tanpa beban output dari sebuah penyearah fase tunggal yang ideal gelombang penuh adalah:

Sebuah double-dioda penyearah sangat umum tabung berisi umum tunggal katoda dan dua anoda di dalam satu amplop, mencapai rektifikasi gelombang penuh dengan output yang positif. The 5U4 dan 5Y3 adalah contoh populer dari konfigurasi ini.

[ sunting ]Tiga-fase

rectifier

3-phase AC masukan, setengah & gelombang penuh diperbaiki DC output bentuk gelombang

Single-fase rectifier biasanya digunakan untuk pasokan listrik untuk peralatan rumah tangga. Namun, untuk aplikasi yang paling industri dan daya tinggi,tiga-fase penyearah sirkuit adalah norma. Seperti dengan single-phase rectifier, tiga fase rectifier dapat mengambil bentuk sirkuit setengah gelombang, rangkaian gelombang penuh menggunakan pusat-tapped transformator, atau rangkaian jembatan gelombang penuh. Thyristor biasanya digunakan sebagai pengganti dioda untuk memungkinkan tegangan output yang akan diatur. Banyak perangkat yang menghasilkan arus bolak (beberapa perangkat seperti disebut alternator ) menghasilkan tiga-fase AC. Sebagai contoh, sebuah alternator mobil memiliki enam dioda di dalamnya berfungsi sebagai penyearah gelombang penuh untuk aplikasi pengisian baterai.

[ sunting ]Tiga-fase, setengah gelombang sirkuit

Sebuah rangkaian tiga fase, setengah gelombang terkendali membutuhkan tiga dioda, satu terhubung ke masing-masing fase. Ini adalah jenis yang paling sederhana dari tiga fase penyearah tapi menderita dari yang relatif tinggi harmonik distorsi pada kedua AC dan koneksi DC. Jenis rectifier dikatakan memiliki pulsa-nomor tiga, karena tegangan output pada sisi DC berisi tiga pulsa yang berbeda per siklus dari frekuensi grid.

[ sunting ]Tiga-fase, gelombang penuh sirkuit menggunakan pusat-

tapped transformator

Jika pasokan AC diumpankan melalui transformator di mana gulungan sekunder mengandung pusat keran, sebuah rangkaian penyearah dengan kinerja harmonik perbaikan dapat diperoleh. Penyearah ini sekarang memerlukan enam dioda, satu terhubung ke setiap ujung masing-masing gulungan sekunder transformator. Sirkuit ini memiliki pulsa-sejumlah enam, dan pada dasarnya, dapat dianggap sebagai fase enam, setengah gelombang sirkuit. Sebelum solid state perangkat menjadi tersedia, rangkaian setengah gelombang, dan rangkaian gelombang penuh menggunakan transformator pusat-mengetuk, yang sangat umum digunakan dalam industri rectifier menggunakan merkuri-busur katup . [3] Hal ini karena tiga atau enam AC masukan pasokan bisa diberi makan ke angka yang sesuai elektroda anoda pada tangki tunggal, berbagi katoda umum. Dengan munculnya dioda dan thyristor, sirkuit ini telah menjadi kurang populer dan rangkaian jembatan tiga-fase telah menjadi sirkuit yang paling umum.

Tiga-fase setengah gelombang penyearah sirkuit menggunakan thyristor sebagai elemen switching, mengabaikan induktansi pasokan Tiga-fase penyearah gelombang penuh menggunakan rangkaian thyristor sebagai elemen switching, dengan transformator pusat-mengetuk, mengabaikan induktansi pasokan

[ sunting ]Tiga-fase penyearah jembatan

Untuk tiga fase tidak terkendali penyearah jembatan, enam dioda digunakan, dan sirkuit lagi memiliki sejumlah pulsa enam. Untuk alasan ini, ia juga sering disebut sebagai jembatan enam-pulsa.

Tiga-fase gelombang penuh jembatan penyearah sirkuit menggunakan thyristorsebagai elemen switching, mengabaikan induktansi pasokan

Dibongkar mobil alternator , menunjukkan enam dioda yang terdiri dari gelombang penuh tiga-fase penyearah jembatan.

Untuk daya rendah aplikasi, dioda ganda dalam seri, dengan anoda dari dioda pertama yang terhubung ke katoda dari kedua, yang diproduksi sebagai komponen tunggal untuk tujuan ini.Beberapa dioda ganda tersedia secara komersial memiliki semua empat terminal tersedia sehingga pengguna dapat mengkonfigurasi mereka untuk single-fase penggunaan pasokan split, setengah jembatan, atau tiga-fase penyearah. Untuk lebih tinggi-daya aplikasi, perangkat diskrit tunggal biasanya digunakan untuk masingmasing dari enam lengan jembatan. Untuk kekuatan sangat tinggi, masing-masing lengan jembatan dapat terdiri dari puluhan atau ratusan perangkat terpisah secara paralel (di mana saat ini sangat tinggi diperlukan, misalnya dalam peleburan aluminium ) atau seri (di mana tegangan yang sangat tinggi diperlukan, misalnya dalam tegangan tinggi arus searah transmisi listrik). Untuk penyearah tiga-fase gelombang penuh dioda,, ideal tanpa beban tegangan output rata-rata

Jika tyristor digunakan di tempat dioda, tegangan output berkurang oleh faktor cos ():

Atau, dinyatakan dalam baris untuk tegangan masukan:

[4]

Dimana: V LLpeak - nilai puncak dari baris ke baris tegangan input, V puncak - nilai puncak fase (line untuk neutal) masukan tegangan, = menembak sudut thyristor (0 jika dioda digunakan untuk melakukan pembetulan) Persamaan di atas hanya berlaku bila tidak ada arus yang diambil dari suplai AC atau dalam kasus teoritis ketika koneksi pasokan AC memiliki induktansi tidak. Dalam prakteknya, induktansi pasokan menyebabkan pengurangan tegangan output DC dengan meningkatnya beban, biasanya dalam kisaran 1020% pada beban penuh. Pengaruh induktansi pasokan adalah untuk memperlambat proses transfer (disebut pergantian) dari satu tahap ke tahap berikutnya. Sebagai hasil dari ini adalah bahwa pada setiap transisi antara sepasang perangkat, ada periode tumpang tindih selama tiga (bukan dua) perangkat di jembatan sedang melakukan secara bersamaan. Sudut tumpang tindih biasanya disebut oleh simbol (atau u), dan mungkin 20 30 pada beban penuh. Dengan induktansi pasokan diperhitungkan, tegangan keluaran dari rectifier berkurang ke:

The tumpang tindih sudut secara langsung berhubungan dengan arus DC, dan persamaan di atas dapat kembali dinyatakan sebagai:

Dimana: L c - induktansi commutating per fase Saya d - arus searah

Tiga-fase Graetz penyearah jembatan di Tiga-fase Graetz penyearah jembatan di alpha = 0 dengan sudut tumpang tindih alpha = 0 tanpa tumpang tindih dari 20

Tiga-fase dikendalikan Graetz penyearah

Tiga-fase dikendalikan Graetz penyearah

jembatan di alpha = 20 dengan tumpang jembatan di alpha = 40 dengan tumpang tindih sudut 20 tindih sudut 20

[ sunting ]Dua belas-pulsa jembatan

Meskipun lebih baik dari fase tunggal rectifier atau tiga-fase setengah gelombang rectifier, enam-pulsa penyearah sirkuit masih menghasilkan distorsi harmonik yang cukup pada kedua AC dan koneksi DC. Untuk yang sangat tinggi daya rectifier dua belas-pulsa jembatan koneksi biasanya digunakan. Sebuah dua belas-pulsa jembatan terdiri dari dua enam-pulsa rangkaian jembatan dihubungkan secara seri, dengan koneksi mereka AC disuplai dari

sebuah transformator pasokan yang memberikan pergeseran fasa 30 derajat antara dua jembatan. Dengan cara ini, banyak harmonik karakteristik yang dihasilkan oleh enam-pulsa jembatan dibatalkan. Pergeseran fasa 30 derajat biasanya dicapai dengan menggunakan transformator dengan dua set gulungan sekunder, satu di Bintang (wye) koneksi dan satu dalam hubungan delta.

Dua belas pulsa penyearah jembatan menggunakan thyristor sebagai elemen switching

[ sunting ]Tegangan-mengalikan
Artikel utama: pengganda tegangan

rectifier

Penyearah setengah gelombang sederhana dapat dibangun dalam dua konfigurasi listrik dengan dioda menunjuk ke arah yang berlawanan, satu versi menghubungkan terminal negatif dari output langsung ke pasokan AC dan lainnya menghubungkan terminal positif dari output langsung ke pasokan AC. Dengan menggabungkan kedua dengan output yang terpisah smoothing adalah mungkin untuk mendapatkan tegangan output dari hampir dua kali lipat tegangan AC input puncak. Ini juga menyediakan keran di tengah, yang memungkinkan penggunaan seperti sirkuit sebagai pasokan rel split.

Switchable penuh jembatan / Voltage Doubler.

Varian ini adalah dengan menggunakan dua kapasitor secara seri untuk output smoothing pada penyearah jembatan kemudian menempatkan beralih antara titik tengah mereka kapasitor dan salah satu terminal masukan AC. Dengan saklar membuka rangkaian ini akan bertindak seperti sebuah jembatan penyearah normal: dengan itu ditutup itu akan bertindak seperti penyearah tegangan penggandaan. Dengan kata lain ini membuat mudah untuk mendapatkan tegangan sekitar 320V (+ / - sekitar 15%) dari setiap DC pasokan listrik di dunia, ini kemudian dapat dimasukkan ke dalam relatif sederhana pasokan switched-mode daya .

Cockcroft Walton Tegangan multiplier

Cascaded dioda dan kapasitor tahapan dapat ditambahkan untuk membuat pengganda tegangan ( Cockroft-Walton sirkuit ). Sirkuit ini mampu menghasilkan puluhan DC tegangan output potensi kali dari tegangan input AC puncak, namun terbatas dalam kapasitas saat ini dan regulasi. Pengganda tegangan dioda, sering digunakan sebagai tahap dorongan tambahan atau primer sumber tegangan (HV) tinggi, yang digunakan dalam pasokan daya laser HV, menyalakan perangkat seperti tabung sinar katoda (CRT) (seperti yang digunakan dalam radar CRT berbasis televisi dan sonar menampilkan), penguatan perangkat foton ditemukan pada gambar mengintensifkan dan tabung pengganda foto (PMT), dan magnetron frekuensi radio berbasis (RF) perangkat yang digunakan dalam pemancar radar dan oven microwave. Sebelum pengenalan elektronik semikonduktor, peralatan vakum tabung transformerless didukung langsung dari listrik AC kadang-kadang digunakan untuk menghasilkan tegangan doublers sekitar 170VDC dari kabel listrik 100-120V.

[ sunting ]loss

Puncak

Sebuah aspek yang paling rektifikasi adalah kerugian dari tegangan input puncak ke puncak tegangan output, yang disebabkan oleh builtin jatuh tegangan pada dioda (sekitar 0,7 V untuk biasa silikon p-n junction dioda dan 0,3 V untuk dioda Schottky ). Setengah gelombang pembetulan dan gelombang penuh rektifikasi menggunakan pusattapped sekunder akan mengalami kerugian tegangan puncak satu tetes dioda. Rektifikasi Bridge akan memiliki kehilangan dua tetes dioda. Hal ini mengurangi tegangan output, dan membatasi tegangan output tersedia jika tegangan bolak sangat rendah harus diperbaiki. Karena dioda tidak melakukan bawah tegangan ini, sirkuit hanya melewati arus yang melalui untuk sebagian dari setiap siklus setengah, menyebabkan segmen pendek tegangan nol (di mana tegangan input sesaat di bawah satu atau dua tetes dioda) muncul antara masing-masing "hump ". Kerugian puncak sangat penting bagi rectifier tegangan rendah (misalnya, 12 V atau kurang) tetapi tidak signifikan dalam tegangan tinggi aplikasi seperti ASTT .

[ sunting ]Rectifier

keluaran smoothing

AC input (kuning) dan output DC (hijau) dari penyearah setengah gelombang dengan kapasitor smoothing. Perhatikan riak dalam sinyal DC.

Sementara perbaikan setengah gelombang dan gelombang penuh dapat memberikan arus searah, tidak menghasilkan tegangan konstan. Untuk menghasilkan DC stabil dari pasokan AC diperbaiki, sirkuit smoothing atau saringan diperlukan. [5] Dalam bentuk yang paling sederhana ini bisa menjadi hanya kapasitor waduk atau kapasitor smoothing, ditempatkan di output DC dari rectifier. Masih

akan menjadi AC riak tegangan komponen pada frekuensi catu daya untuk penyearah setengah gelombang, dua kali lipat untuk gelombang penuh, di mana tegangan tersebut tidak sepenuhnya merapikan.

RC-Filter Rectifier: Sirkuit ini dirancang dan disimulasikan menggunakan Multisim8 software.

Sizing kapasitor merupakan tradeoff . Untuk beban yang diberikan, sebuah kapasitor yang lebih besar akan mengurangi riak tetapi akan lebih banyak biaya dan akan menciptakan arus puncak yang lebih tinggi di sekunder transformator dan dalam penyediaan makan itu. Arus puncak diatur pada prinsipnya oleh laju kenaikan tegangan suplai di tepi terbit masuk gelombang sinus, tetapi dalam prakteknya itu dikurangi oleh resistensi dari gulungan transformator. Dalam kasus-kasus ekstrim di mana rectifier banyak dimuat ke sirkuit distribusi daya, puncak arus dapat menyebabkan kesulitan dalam mempertahankan tegangan sinusoidal dengan benar berbentuk pada suplai ac. Untuk membatasi riak ke nilai tertentu ukuran kapasitor yang diperlukan sebanding dengan beban saat ini dan berbanding terbalik dengan frekuensi pasokan dan jumlah puncak output dari rectifier per siklus masukan. Arus beban dan frekuensi pasokan umumnya di luar kendali desainer dari sistem rectifier tetapi jumlah puncak per siklus masukan dapat dipengaruhi oleh pilihan desain penyearah. Sebuah penyearah setengah gelombang hanya akan memberikan satu puncak per siklus dan untuk alasan ini dan lainnya hanya

digunakan dalam pasokan listrik sangat kecil. Sebuah penyearah gelombang penuh mencapai dua puncak per siklus, yang terbaik mungkin dengan input tunggal-fase. Selama tiga-fase masukan jembatan tiga-fase akan memberikan enam puncak per siklus, jumlah yang lebih tinggi dari puncak dapat dicapai dengan menggunakan jaringan transformator ditempatkan sebelum rectifier untuk mengkonversi ke urutan fase yang lebih tinggi. Untuk lebih mengurangi riak, sebuah kapasitor filter-masukan dapat digunakan. Ini melengkapi kapasitor reservoir dengan choke (induktor) dan yang kedua filter kapasitor , sehingga output DC stabil dapat diperoleh di seluruh terminal kapasitor filter. Choke menyajikan tinggi impedansi dengan arus riak. [5] Untuk digunakan pada kekuasaan-line induktor frekuensi memerlukan inti dari besi atau bahan magnetik lainnya, dan menambah bobot dan ukuran. Penggunaan mereka dalam pasokan listrik untuk peralatan elektronik karena telah berkurang dalam mendukung sirkuit semikonduktor seperti regulator tegangan. Sebuah alternatif yang lebih biasa untuk tegangan riak filter, dan penting jika beban DC memerlukan sangat rendah, adalah mengikuti kapasitor waduk dengan aktif regulator tegangan rangkaian. Kapasitor waduk harus cukup besar untuk mencegah palung dari menjatuhkan riak di bawah tegangan minimum yang diperlukan oleh regulator untuk menghasilkan tegangan output yang diperlukan. Regulator berfungsi baik untuk secara signifikan mengurangi riak dan berurusan dengan variasi pasokan dan karakteristik beban. Ini akan menjadi mungkin untuk menggunakan kapasitor reservoir yang lebih kecil (ini bisa besar pada tinggi-saat ini pasokan listrik) dan kemudian menerapkan beberapa penyaringan serta regulator, tapi ini bukan strategi bersama. Ekstrim dari pendekatan ini adalah untuk membuang kapasitor waduk sama sekali dan menempatkan gelombang diperbaiki langsung ke filter chokemasukan. Keuntungan dari rangkaian ini adalah bahwa gelombang saat ini halus dan akibatnya penyearah tidak lagi harus berurusan dengan saat ini sebagai pulsa arus yang besar, melainkan pengiriman saat ini tersebar di seluruh siklus. Kerugian, selain dari ukuran ekstra

dan berat, adalah bahwa output tegangan jauh lebih rendah - kurang lebih rata-rata dari AC setengah siklus daripada puncak.

[ sunting ]Aplikasi
Aplikasi utama dari rectifier adalah untuk memperoleh daya DC dari suplai AC. Hampir semua perangkat elektronik membutuhkan DC, sehingga rectifier digunakan dalam pasokan listrik dari hampir semua peralatan elektronik. Konversi listrik DC dari satu tegangan ke yang lain jauh lebih rumit. Salah satu metode DC-to-DC konversi pertama mengkonversi kekuatan untuk AC (menggunakan perangkat yang disebutinverter ), kemudian menggunakan sebuah transformator untuk mengubah tegangan, dan akhirnya rectifies listrik kembali ke DC. Frekuensi puluhan biasanya beberapa kilohertz digunakan, karena hal ini membutuhkan induktansi jauh lebih kecil daripada pada frekuensi yang lebih rendah dan menyingkirkan penggunaan berat, besar, dan mahal-buang biji besi unit.

Tegangan output dari penyearah gelombang penuh dengan thyristor dikontrol

Rectifier juga digunakan untuk deteksi dari amplitudo modulasi sinyal radio. Sinyal dapat diperkuat sebelum deteksi. Jika tidak, tegangan yang sangat rendah penurunan dioda atau dioda bias dengan tegangan tetap harus digunakan. Bila menggunakan penyearah untuk demodulasi kapasitor dan resistensi beban harus hati-hati cocok: terlalu rendah kapasitansi akan menghasilkan pembawa frekuensi tinggi melewati ke output, dan terlalu tinggi akan mengakibatkan kapasitor hanya pengisian dan tinggal diisi.

Rectifier digunakan untuk memasok tegangan terpolarisasi untuk pengelasan . Dalam sirkuit seperti kontrol arus keluaran diperlukan, ini kadang-kadang dicapai dengan mengganti beberapa dioda dalam penyearah jembatan dengan thyristor , dioda efektif yang tegangan output dapat diatur dengan menyalakan dan mematikan dengan kontroler fase dipecat . Thyristor digunakan dalam berbagai kelas kereta api rolling stock sistem sehingga kontrol halus dari motor traksi dapat dicapai. Gerbang turn-off thyristor digunakan untuk menghasilkan arus bolak-balik dari suplai DC, misalnya pada Kereta Eurostar untuk menyalakan tiga- fase motor traksi. [6]

[ sunting ]Perbaikan

teknologi

[ sunting ]Elektromekanik
Sistem tenaga Awal konversi adalah murni elektro-mekanis dalam desain, karena perangkat elektronik yang tidak tersedia untuk menangani kekuatan yang signifikan. Sistem perbaikan mekanik biasanya menggunakan beberapa bentuk rotasi atau getaran resonansi (misalnya vibrator ) untuk bergerak cukup cepat untuk mengikuti frekuensi sumber daya input, dan tidak bisa beroperasi di luar beberapa ribu siklus per detik. Karena ketergantungan pada bergerak cepat bagian dari sistem mekanis, mereka membutuhkan tingkat tinggi pemeliharaan untuk tetap beroperasi dengan benar. Bagian yang bergerak akan memiliki gesekan, yang membutuhkan pelumasan dan penggantian karena memakai. Membuka kontak mekanik di bawah hasil beban di busur listrik dan percikan api yang panas dan mengikis kontak.

[ sunting ]Synchronous penyearah

Untuk mengkonversi bolak menjadi arus searah di lokomotif listrik , penyearah sinkron dapat digunakan [ rujukan? ]. Ini terdiri dari motor sinkron mengemudi satu set tugas berat kontak listrik.Motor berputar dalam waktu dengan frekuensi AC dan secara berkala membalikkan koneksi ke beban pada suatu saat ketika arus sinusoidal berjalan melalui nol persimpangan. Kontak tidak

perlu beralih arus yang besar, tetapi mereka harus mampu membawa arus yang besar untuk memasok DC lokomotif ini motor traksi .

[ sunting ]Vibrator
Vibrators used to generate AC from DC in pre-semiconductor batteryto-high-voltage-DC power supplies often contained a second set of contacts that performed synchronous mechanical rectification of the stepped-up voltage.

[ edit ]Motor-generator set

Main articles: Motor-generator and Rotary converter A motor-generator set , or the similar rotary converter , is not strictly a rectifier as it does not actually rectify current, but rather generates DC from an AC source. In an "MG set", the shaft of an AC motor is mechanically coupled to that of a DC generator . The DC generator produces multiphase alternating currents in its armature windings, which a commutator on the armature shaft converts into a direct current output; or a homopolar generator produces a direct current without the need for a commutator. MG sets are useful for producing DC for railway traction motors, industrial motors and other highcurrent applications, and were common in many high-power DC uses (for example, carbon-arc lamp projectors for outdoor theaters) before high-power semiconductors became widely available.

[ edit ]Electrolytic
The electrolytic rectifier [ 7 ] was a device from the early twentieth century that is no longer used. A home-made version is illustrated in the 1913 book The Boy Mechanic [ 8 ] but it would only be suitable for use at very low voltages because of the low breakdown voltage and the risk of electric shock . A more complex device of this kind was patented by GW Carpenter in 1928 (US Patent 1671970). [ 9 ] When two different metals are suspended in an electrolyte solution, direct current flowing one way through the solution sees less resistance than in the other direction. Electrolytic rectifiers most

commonly used an aluminum anode and a lead or steel cathode, suspended in a solution of tri-ammonium ortho-phosphate. The rectification action is due to a thin coating of aluminum hydroxide on the aluminum electrode, formed by first applying a strong current to the cell to build up the coating. The rectification process is temperature-sensitive, and for best efficiency should not operate above 86 F (30 C). There is also a breakdown voltage where the coating is penetrated and the cell is short-circuited. Electrochemical methods are often more fragile than mechanical methods, and can be sensitive to usage variations which can drastically change or completely disrupt the rectification processes. Similar electrolytic devices were used as lightning arresters around the same era by suspending many aluminium cones in a tank of triammomium ortho-phosphate solution. Unlike the rectifier above, only aluminium electrodes were used, and used on AC, there was no polarization and thus no rectifier action, but the chemistry was similar. [ 10 ] The modern electrolytic capacitor, an essential component of most rectifier circuit configurations was also developed from the electrolytic rectifier.

[ edit ]Plasma

type

[ edit ]Mercury arc

Main article: Mercury arc valve

ASTT pada tahun 1971: 150 kV inimerkuri katup busur dikonversi AC PLTAtegangan untuk transmisi ke kota-kota jauh dari Manitoba Hydro generator.

Sebuah penyearah digunakan dalam tegangan tinggi arus searah (ASTT) sistem transmisi listrik dan industri pengolahan antara sekitar 1909-1975 adalahkatup busur merkuri arc rectifier atau merkuri. Perangkat ini tertutup dalam bejana kaca bulat atau bak logam besar. Salah satu elektroda, katoda , terendam dalam genangan merkuri cair di bagian bawah kapal dan satu atau lebih elektroda grafit kemurnian tinggi, disebut anoda , yang digantung di atas kolam renang. Mungkin ada beberapa elektroda tambahan untuk membantu dalam memulai dan mempertahankan busur. Ketika busur listrik didirikan antara anoda dan katoda kolam renang ditangguhkan, aliran arus elektron dari katoda ke anoda melalui merkuri terionisasi, tetapi bukan sebaliknya (pada prinsipnya, ini adalah mitra yang lebih tinggi-kekuatan untuk pembetulan api, yang menggunakan satu arah sifat yang sama transmisi saat plasma secara alami hadir dalam nyala api). Perangkat ini dapat digunakan pada tingkat daya ratusan kilowatt, dan dapat dibangun untuk menangani 1-6 fase arus AC. Mercury arc rectifier telah digantikan oleh silikon rectifier semikonduktor dan tinggi daya thyristor sirkuit di pertengahan 1970-an. The rectifier busur merkuri paling kuat yang pernah dibangun dipasang di Manitoba

Hydro Nelson Sungai Bipole proyek ASTT, dengan rating gabungan lebih dari 1 GW dan 450 kV. [11] [12]

[ sunting ]Argon gas elektron tabung

The General Electric Tungar penyearah adalah argon gas-diisi elektron tabung perangkat dengan katoda filamen tungsten dan anoda tombol karbon. Itu digunakan untuk pengisi baterai dan aplikasi yang serupa dari tahun 1920 sampai dengan biaya lebih rendah rectifier logam , dan dioda semikonduktor kemudian, digantikan itu. Ini dibuat hingga beberapa ratus volt ampere dan peringkat beberapa, dan dalam beberapa ukuran sangat menyerupai lampu pijardengan elektroda tambahan. 0Z4 adalah diisi gas penyearah tabung yang biasa digunakan dalam tabung vakum radio mobil di tahun 1940-an dan 1950-an. Itu adalah tabung penyearah gelombang penuh konvensional dengan dua anoda dan katoda satu, tapi unik karena tidak memiliki filamen (sehingga "0" dalam jumlah jenisnya).Elektroda dibentuk sedemikian rupa sehingga tegangan rusaknya terbalik jauh lebih tinggi dari tegangan rusaknya maju. Setelah tegangan rusaknya itu terlampaui, 0Z4 beralih ke keadaan resistansi rendah dengan drop tegangan maju sekitar 24 V.

[ sunting ]Vacuum
Artikel utama: Diode

tabung (valve)

Sejak penemuan efek Edison atau emisi termionik , berbagai tabung vakum perangkat yang dikembangkan untuk memperbaiki arus bolakbalik. Yang paling sederhana adalah dioda vakum sederhana (istilah "katup" mulai digunakan untuk tabung vakum pada umumnya karena ini properti searah, dengan analogi dengan katup aliran fluida searah). Rendah saat perangkat digunakan sebagai detektor sinyal, pertama kali digunakan dalam radio oleh Fleming pada tahun 1904. Banyak vakum-tabung perangkat juga digunakan rectifier dioda vakum dalam pasokan listrik mereka, misalnya All American Lima penerima radio. Rectifier vakum dibuat untuk tegangan yang sangat tinggi, seperti catu daya tegangan tinggi untuk tabung sinar katoda dari televisi penerima, dan kenotron digunakan untuk pasokan

listrik di X-ray peralatan. Namun, rectifier vakum umumnya telah melebihi kapasitas saat ini jarang karena 250 mA untuk kepadatan arus maksimum yang dapat diperoleh oleh elektroda dipanaskan sampai suhu yang kompatibel dengan umur panjang. Keterbatasan lain dari tabung vakum penyearah adalah bahwa catu daya pemanas sering diperlukan pengaturan khusus untuk melindungi itu dari tegangan tinggi dari rangkaian penyearah.

[ sunting ]Solid

state

[ sunting ]Crystal detektor

Artikel utama: cat's-kumis detektor Detektor cat's-kumis, biasanya menggunakan kristal galena , adalah jenis awal dari dioda semikonduktor, meskipun tidak diakui sebagai demikian pada saat itu.

[ sunting ]Selenium dan rectifier tembaga oksida

Artikel utama: Logam penyearah Setelah umum sampai digantikan oleh lebih kompak dan lebih murah silikon solid-state rectifier, unit-unit ini menggunakan tumpukan pelat logam dan mengambil keuntungan dari semikonduktorsifat selenium atau oksida tembaga. [13] Sementara selenium rectifier yang lebih ringan dalam berat dan digunakan daya yang lebih kecil dibandingkan rectifier tabung vakum yang sebanding, mereka memiliki kelemahan harapan hidup terbatas, meningkatkan resistensi dengan usia, dan hanya cocok untuk digunakan pada frekuensi rendah. Kedua selenium dan rectifier tembaga oksida memiliki toleransi agak lebih baik dari transien tegangan sesaat dari silikon rectifier. Biasanya rectifier yang terdiri dari tumpukan pelat logam atau mesin cuci, yang diselenggarakan bersama oleh baut pusat, dengan jumlah tumpukan ditentukan oleh tegangan, setiap sel dinilai selama sekitar 20 V. Sebuah pengisi baterai otomotif penyearah mungkin hanya memiliki satu sel: tegangan tinggi power supply untuk tabung vakum mungkin memiliki puluhan piring ditumpuk.Kerapatan arus

dalam tumpukan selenium berpendingin udara adalah sekitar 600 mA per inci persegi area aktif (sekitar 90 mA per sentimeter persegi).

[ sunting ]Silicon dan germanium dioda

Artikel utama: Diode Dalam dunia modern, silikon dioda adalah penyearah yang paling banyak digunakan untuk tegangan rendah dan kekuatan, dan telah digantikan sebelumnya germanium dioda. Untuk tegangan yang sangat tinggi dan kekuasaan, kebutuhan ditambahkan untuk pengendalian dalam prakteknya menyebabkan dioda silikon sederhana untuk diganti dengan daya tinggi thyristor (lihat di bawah) dan sepupu mereka baru aktif gerbang dikendalikan.

[ sunting ]Tinggi daya: thyristor (SCRs) dan yang lebih

baru berbasis silikon tegangan bersumber konverter

Dua dari tiga daya tinggi tumpukan thyristor katup yang digunakan untuk transmisi jarak jauh kekuasaan dariManitoba Hydro bendungan. Bandingkan dengan sistem busur merkuri dari bendungan yang sama-situs, di atas.

Artikel utama: tegangan tinggi arus searah In high-power applications, from 1975 to 2000, most mercury valve arc-rectifiers were replaced by stacks of very high power thyristors , silicon devices with two extra layers of semiconductor, in comparison to a simple diode.

In medium-power transmission applications, even more complex and sophisticated voltage sourced converter (VSC) silicon semiconductor rectifier systems, such as insulated gate bipolar transistors (IGBT) and gate turn-off thyristors (GTO) , have made smaller high voltage DC power transmission systems economical. All of these devices function as rectifiers. As of 2009 it was expected that these high-power silicon "selfcommutating switches," in particular IGBTs and a variant thyristor (related to the GTO) called the integrated gate-commutated thyristor (IGCT), would be scaled-up in power rating to the point that they would eventually replace simple thyristor-based AC rectification systems for the highest power-transmission DC applications. [ 14 ]

[ edit ]Early

21st century developments

rectifiers

[ edit ]High-speed

Researchers at Idaho National Laboratory (INL) have proposed highspeed rectifiers that would sit at the center of spiral nanoantennas and convert infrared frequency electricity from AC to DC. frequencies range from 0.3 to 400 terahertz.
[ 15 ]

Infrared

[ edit ]Unimolecular

rectifiers

Main article: Unimolecular rectifier A Unimolecular rectifier is a single organic molecule which functions as a rectifier, in the experimental stage as of 2012 .
