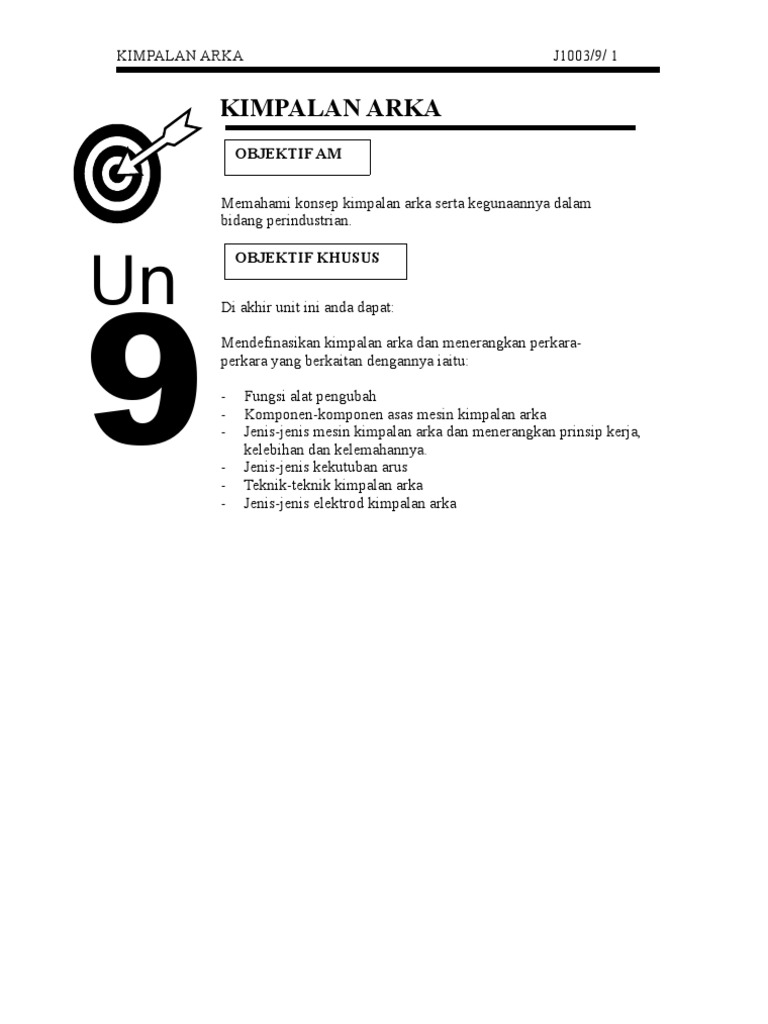

KIMPALAN ARKA
OBJEKTIF AM
Un
9
OBJEKTIF KHUSUS
INPUT
Alat pengubah adalah komponen yang terdapat pada sebuah mesin kimpalan
arka yang berfungsi untuk mengurangkan voltan dan meninggikan arus bagi
menerbitkan arka untuk tujuan kerja mengimpal. Alat ubah ini dikenali sebagai
alatubah perendah.
TERAS
MASUKAN
KELUARAN
GELUNG PENDUA
GELUNG UTAMA
- Alatubah
- Kebel bumi
- Kebel elektrod
- Pemegang Elektrod
- Bekalan kuasa
KIMPALAN ARKA J1003/9/ 3
Mesin kimpalan arka jenis ‘rectifier’ (penerus) digunakan kerana ianya mempunyai
dua pilihan aliran arus, iaitu arus terus kekutuban berbalik dan arus terus kekutuban
lurus.
Punca positif disambungkan kepada elektrod maka ianya adalah kekutuban berbalik.
Punca negatif disambungkan kepada elektrod maka ia adalah kekutuban lurus. Semua
jenis kerja mengimpal bagi kebanyakan logam adalah amat sesuai dengan mesin jenis
ini. Bagi kerja-kerja pembinaan dan penyelengaraan mesin jenis ini adalah pilihan
yang tepat.
Kelemahan:
- Menghasilkan ‘semburan arka’ (arc blow)
- Arka tidak begitu stabil berbanding jenis janakuasa
- Tiada pilihan untuk ciri-ciri arka.
Mesin kimpalan arus ulangalik (AC) digunakan adalah kerana ianya menghasilkan
arka yang lebih stabil dan tiada berlaku ‘semburan arka’ (arc blow) dengan
penembusan yang sederhana dan senyap.
Kelemahan:
- Mengimpal ke atas logam tertentu dan penggunaan yang terhad.
- Tidak semua elektrod boleh digunakan.
- Mampu beroperasi pada ampiar yang tinggi.
Mesin jenis ini boleh menggunakan kedua-kedua jenis arus. Ianya perlu apabila
mengimpal logam tertentu dengan arus yang tertentu. Mempunyai penggunaan yang
meluas. Boleh digunakan ke atas banyak jenis keluli dan kedudukan mengimpal.
Kelemahan:
KIMPALAN ARKA J1003/9/ 4
Contoh 9.1
Apakah alat yang menukarkan arus ulangalik kepada arus terus dalam mesin kimpalan
arus terus?
Penyelesaian:
Alat yang digunakan bagi menukar arus ulangalik kepada arus terus ialah ‘rectifier’
atau alat penerus.
9.4.4 Jenis Pacuan enjin petrol /disel ( Arus Terus atau Arus Ulangalik).
Mesin ini boleh digunakan dikawasan yang tiada bekalan elektrik. Boleh
membekalkan sama ada arus ulangalik atau arus terus.
Kelemahan:
- Modal yang besar dan penyelenggaraan yang tinggi
- Bising
- Modal tinggi
- Kos penyelenggaraan tinggi
- Semburan arka (arc blow)
- Memerlukan bahanapi.
Mesin kimpal arka jenis ini menghasilkan arus terus. Menghasilkan dua
pilihan arus terus. Iaitu kekutuban terus dan kekutuban berbalik.
Kelemahan:
- Terdapat ‘arc blow’ .
- Penyelenggraan yang tinggi. Ianya menggunakan beberus karbon
dan perlu ditukar pada tempoh tertentu.
Pelaras arus
Bekalan kuasa
Kebel
elektrod
elektrod
bendakerja Pemegang
elektrod
- Arus Terus Kekutuban Berbalik ( kebel elektrod dipasang pada punca positif)
- Arus Terus Kekutuban Lurus ( kebel lektrod dipasang pada punca negatif)
Kebel elektrod
+ Pemegang elektrod
Bekalan kuasa
bendakerja
__ Kebel bendakerja
Kebel elektrod
Pemegang elektrod
Bekalan kuasa
bendakerja
+ Kebel bendakerja
Contoh 9.2
Penyelesaian:
Terdapat dua teknik mengimpal dengan kimpalan arka gas pelindung. Iaitu:
Teknik Seret.
Teknik Angkat
Menggunakan teknik ini letrod diangkat pada jarak lebih kurang 1/8 inci dari
permukaan bendakerja ketika arka dihidupkan sehingga selesai mengimpal. Teknik ini
hendaklah digunakan apa mengimpal dengan elektrod biasa yang bukan jenis ‘deep
cup’.
Semburan arka
kumai Kawah arka
sangga 60°-70°
bendakerja
Contoh 9.3
KIMPALAN ARKA J1003/9/ 7
Bilakah teknik seret digunakan dan apakah kelebihan menggunakan teknik ini?
Penyelesaian:
9.6.2 Kesan jarak arka, sudut arka dan kelajuan arka ke atas hasil kimpalan.
Jarak Arka
Jarak arka adalah jarak diantara hujung teras logam elektrod dengan
permukaan bendakerja. Dimana arka yang diterbitkan akan dapat dikekalkan pada
jarak ini. Jarak arka yang terlalu tinggi akan menyebabkan kumai tidak cantik dan
juga ketelusan yang kurang. Jarak arka ialah antara 5.0mm hingga 6.0mm.
Sudut Arka
Kelajuan Arka
Kelajuan arka adalah laju gerakan elektrod bergerak ke arah hujung penamat
kimpalan. Kelajuan ini biasanya bergantung kepada kadar kecairan elektrod.
Mengimpal terlalu laju akan menjadikan kumai terlalu halus dan tinggi serta kurang
ketelusan.
KIMPALAN ARKA J1003/9/ 8
elektrod
3
2
1 2 1&4
Ketika memulakan arka pada tempat permulaan mengimpal pastikan tempat itu bebas
daripada cat dan bahan-bahan yang boleh menghalang pengaliran arus elektrik.
Kaedah letak angkat dilakukan seolah-olah mengetuk sesuatu secara perlahan dan
apabila arka dapat diterbitkan jarak arka itu perlu dikekalkan pada jarak 5.0mm
hingga 6.0mm.
AKTIVITI 9A
KIMPALAN ARKA J1003/9/ 9
9.2 Nyatakan tiga jenis arus yang digunakan dalam kimpalan arka?.
Terangkan lebih lanjut mengenai jenis-jenis arus yang anda nyatakan.
MAKLUM BALAS 9A
9.1 Arka adalah satu fenomena satu pancaran cahaya yang kuat lagi terang terbit
diantara hujung elektrod dengan permukaan bendakerja. Ketika ini elektron
mengalir melintasi satu ruang udara yang telah terion maka ruang udara itu
menjadi panas sehinggalah berlakunya arka. Haba yang terhasil dari udara
terion itu adalah lebih kurang 3300°C (6000°C).
KIMPALAN ARKA J1003/9/ 10
9.2 Tiga jenis arus yang digunakan dalam kimpalan arka adalah seperti
berikut:
- Arus ulangalik
- Arus terus kekutuban berbalik
- Arus terus kekutuban lurus
Arus ulangalik mempunyai frekuensi dan bergerak dari titik sifar hingga ke
titik maksimum positif dan jatuh ketitik sifar semula kemudian bergerak ke
titik maksimum negatif dan begitulah seterusnya berulang-ulang.
Manakala Arus terus kekutuban berbalik pula dimana punca positif pada mesin
disambungkan kepada kebel elektrod.
Bagi arus kekutuban lurus pula punca negatif pada mesin disambung kepada
kebel elektrod.
9.3 Bagi setiap arus yang digunakan ianya akan memberi kesan pada ketelusan
yang berbeza-beza ke atas kimpalan. Sila lihat gambarajah di bawah.
ATKL AU ATKB
9.5 Semburan arka adalah satu keadaan dimana arka yang terbit diantara
hujung
elektrod dan bendakerja tersasar dari laluan yang sepatutnya. Biasanya bunyi
yang terhasil dari semburan ini agak kuat dari biasa dan saiz arka juga
kelihatan agak besar sedikit. Keadan ini berlaku mungkin disebabkan
kedudukan klip bumi yang kurang tepat. Lihat gambarajah di bawah.
bendakerja
KIMPALAN ARKA J1003/9/ 11
Klip bumi
- Kedudukan kimpalan
- Jenis logam yang hendak dikimpal
- Jenis rekabentuk sambungan
- Ketebalan logam
Syabas!……anda telah
menjawab dengan betul.
Sekarang anda bolelah maju
kepada tajuk –tajuk yang
seterusnya.
9.7 Elektrod.
Elektrod adalah berfungsi sebagai logam penambah dalam kimpalan arka yang
mana ianya disalut dengan bahan lakur yang mana campurannya terdiri
daripada beberapa jenis bahan tertentu dan mempunyai berbagai fungsi ketika
kerja kimpalan dilakukan.
Proses salutan bahan lakur dibuat dalam dua cara iaitu cara penyemperitan
(extrusion) dan cara mencelup (dipping). Panjang sebatang elektrod adalah
diantara 230mm hingga 460mm. Saiz elektrod disebut dengan nombor 12,10,
8 dan 4. Elektrod no.12 adalah berdiameter paling kecil diantara yang
disebutkan di atas.
Bahan campuran salutan elektrod terdiri dari beberapa bahan yang bergantung
kepada 12irri-ciri penggunaan elektrod. Diantara bahan-bahan campuran yang
terdapat pada salutan elektrod ialah serbok besi, oksida-titania, sodium silikat,
potassium, asbestos, ferro-manganese. Salutan elektrod terbahagi kepada tiga
iaitu:
Berikut adalah jadual bagi jenis salutan dan arus yang disyorkan.
- Rutile
- Selulos
- Serbuk besi
- AWS A5.1 – 55 T
- ASTM A233 – 55 T
- CSA W48.1 – 1952 (kanada)
E – elektrod
60 – kekuatan tensil/tegangan 60,000lb.
9 – kedudukan mengimpal
3 – jenis arus
Terdapat juga elektrod yang menggunakan kod warna oleh pengeluarnya. Dimana
Kod warna yang digunakan menerangkan tentang kekuatan tensil, kedudukan
mengimpal dan juga pilihan arus.
Contoh: E 7024
hitam Jenis
kumpulan elektrod
kuning Logam
(tiada) Teras
- Keluli lembut
- Keluli ‘low alloy’
- Keluli tahan karat
- Pengerasan permukaan
- Nikel dan pancalogam nikel
- Aluminium dan pancalogam aluminium
- Kuprum dan pancalogam kuprum
Jeremang adalah satu selaput yang terdapat pada permukaan kumai hasil dari
peleburan salutan elektrod. Jeremang ini mempunyai fungsi
tertentu.Diantaranya ialah:
AKTIVITI 9B
9.8 Bagaimanakah satu-satu jenis elektrod itu dapat dikenali dari segi
fungsi dan kegunaannya?
KIMPALAN ARKA J1003/9/ 15
MAKLUM BALAS 9B
9.7 Pemilihan elektrod untuk arus terus kekutuban berbalik dan arus terus
kekutuban lurus hendaklah diperhatikan pada jenis kegunaannya
mengikut kod yang telah dicatatkan spesifikasinya.
Sebagai contoh:
9.8 Elektrod dapat dikenali dari segi fungsi dan kegunaannya ialah
melalui kod yang terdapat pada elektrod berkenaan. Kod elektrod
biasanya ditandakan dengan nombor atau warna tertentu.
PENILAIAN KENDIRI
5. Apakah jenis mesin kimpal yang paling sesuai untuk mengimpal dengan
proses SMAW?
6. Apakah yang anda faham mengenai ‘voltan litar terbuka’ dan ‘voltan litar
tertutup’?
MAKLUM BALAS
KENDIRI
Salutan elektrod
Titisan logam
kumai
arka
Logam teras
Kawah lebur
bendakerja
KIMPALAN ARKA J1003/9/ 18
elektrod
Kebel elektrod
Bekalan kuasa
(mesin kimpalan)
KELEBIHAN KEKURANGAN
6. ‘Voltan litar terbuka’ adalah voltan pada mesin ketika kerja mengimpal tidak
dijalankan manakala ‘voltan litar tertutup’ adalah voltan pada litar kimpalan
sewakerja mengimpal sedang dijalankan. Voltan litar terbuka sangat bahaya
bagi pengimpal.
7. Semburan arka adalah satu fenomena yang berlaku apabila arka terpesong dari
laluan asal ketika mengimpal sedang dijalankan diiringi dengan bunyi
semburan yang kuat. Diantara sebabnya ialah ianya mungkin di pengaruhi
oleh kedudukan klip bumi dengan tempat mengimpal.
Tahniah!………anda telah
berjaya menjawab semua
soalan. Anda diterima
untuk
ke semester seterusnya.
KIMPALAN ARKA J1003/9/ 20
