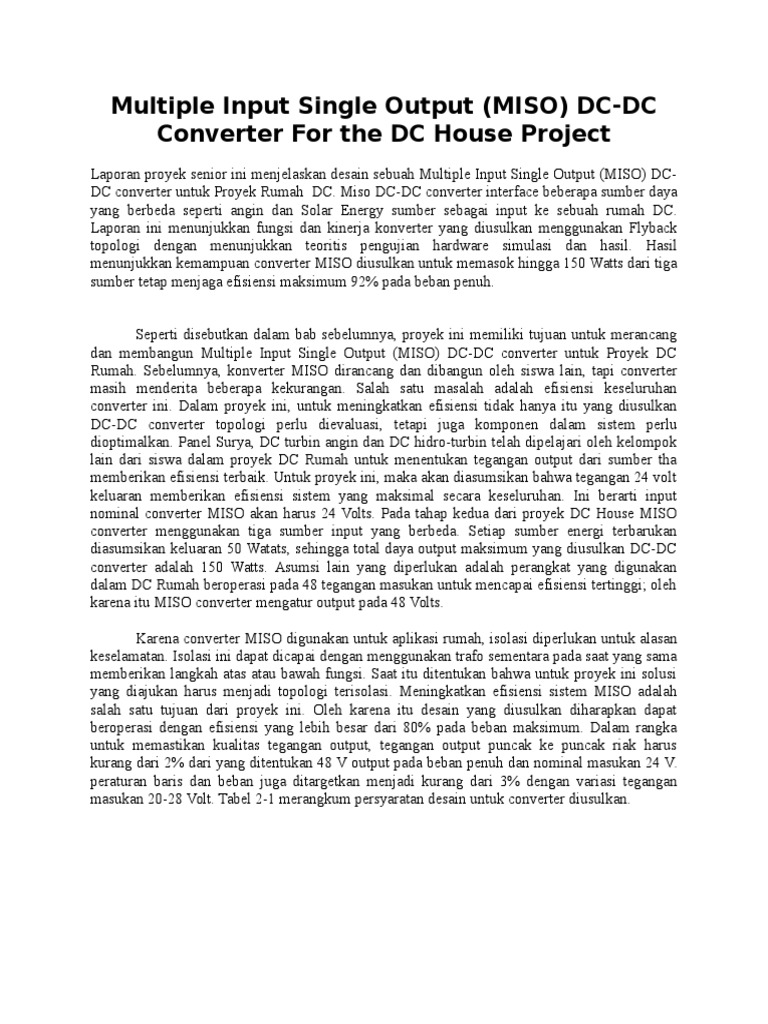

Multiple Input Single Output (MISO) DC-DC

Converter For the DC House Project

Laporan proyek senior ini menjelaskan desain sebuah Multiple Input Single Output (MISO) DCDC converter untuk Proyek Rumah DC. Miso DC-DC converter interface beberapa sumber daya
yang berbeda seperti angin dan Solar Energy sumber sebagai input ke sebuah rumah DC.
Laporan ini menunjukkan fungsi dan kinerja konverter yang diusulkan menggunakan Flyback
topologi dengan menunjukkan teoritis pengujian hardware simulasi dan hasil. Hasil
menunjukkan kemampuan converter MISO diusulkan untuk memasok hingga 150 Watts dari tiga
sumber tetap menjaga efisiensi maksimum 92% pada beban penuh.
Seperti disebutkan dalam bab sebelumnya, proyek ini memiliki tujuan untuk merancang
dan membangun Multiple Input Single Output (MISO) DC-DC converter untuk Proyek DC
Rumah. Sebelumnya, konverter MISO dirancang dan dibangun oleh siswa lain, tapi converter
masih menderita beberapa kekurangan. Salah satu masalah adalah efisiensi keseluruhan
converter ini. Dalam proyek ini, untuk meningkatkan efisiensi tidak hanya itu yang diusulkan
DC-DC converter topologi perlu dievaluasi, tetapi juga komponen dalam sistem perlu
dioptimalkan. Panel Surya, DC turbin angin dan DC hidro-turbin telah dipelajari oleh kelompok
lain dari siswa dalam proyek DC Rumah untuk menentukan tegangan output dari sumber tha
memberikan efisiensi terbaik. Untuk proyek ini, maka akan diasumsikan bahwa tegangan 24 volt
keluaran memberikan efisiensi sistem yang maksimal secara keseluruhan. Ini berarti input
nominal converter MISO akan harus 24 Volts. Pada tahap kedua dari proyek DC House MISO
converter menggunakan tiga sumber input yang berbeda. Setiap sumber energi terbarukan
diasumsikan keluaran 50 Watats, sehingga total daya output maksimum yang diusulkan DC-DC
converter adalah 150 Watts. Asumsi lain yang diperlukan adalah perangkat yang digunakan
dalam DC Rumah beroperasi pada 48 tegangan masukan untuk mencapai efisiensi tertinggi; oleh
karena itu MISO converter mengatur output pada 48 Volts.
Karena converter MISO digunakan untuk aplikasi rumah, isolasi diperlukan untuk alasan
keselamatan. Isolasi ini dapat dicapai dengan menggunakan trafo sementara pada saat yang sama
memberikan langkah atas atau bawah fungsi. Saat itu ditentukan bahwa untuk proyek ini solusi
yang diajukan harus menjadi topologi terisolasi. Meningkatkan efisiensi sistem MISO adalah
salah satu tujuan dari proyek ini. Oleh karena itu desain yang diusulkan diharapkan dapat
beroperasi dengan efisiensi yang lebih besar dari 80% pada beban maksimum. Dalam rangka
untuk memastikan kualitas tegangan output, tegangan output puncak ke puncak riak harus
kurang dari 2% dari yang ditentukan 48 V output pada beban penuh dan nominal masukan 24 V.
peraturan baris dan beban juga ditargetkan menjadi kurang dari 3% dengan variasi tegangan
masukan 20-28 Volt. Tabel 2-1 merangkum persyaratan desain untuk converter diusulkan.

Desain dan Simulasi

Merancang daya tinggi-efisiensi tinggi konverter MISO menggunakan Flyback topologi
memiliki beberapa keuntungan. Dengan Flyback, konverter hanya membutuhkan satu switch dan
satu berliku per masukan seperti yang ditunjukkan pada Gambar 3-1, sehingga mengurangi biaya
dan kompleksitas rangkaian kontrol. Namun, kesulitan terletak dalam mencapai efisiensi yang
tinggi karena penggunaan yang unik transformator sebagai penyimpanan energi daripada energi
mentransfer perangkat. Masalah ini dapat diatasi dengan menjalankan konverter dalam mode
konduksi batas (BCM). Ketika beroperasi di BCM, switch menyala di nol saat yang mengurangi
beralih kerugian. Konsekuensi dari menjalankan converter di BCM, bagaimanapun, adalah
puncak tinggi ke puncak riak arus dilihat oleh transformator. Kerugian lain yang penting dari
topologi flyback adalah bahwa topologi rawan switch lonjakan tegangan tinggi karena kebocoran
induktansi dari transformator yang mempengaruhi saluran maksimum untuk kebutuhan tegangan
sumber MOSFET.

Ketika switch mulai melakukan, mulai saat ini mengalir dari sumber tegangan input melalui
primer energi berliku dan pada gilirannya menyimpan transformator dalam bentuk fluks
magnetik pada tingkat tegangan input lebih induktansi magnetizing (V / L). Ketika saklar
berhenti melakukan, fluks magnetik dibuang melalui gulungan sekunder ke beban dan disaring
oleh kapasitor output. Namun, karena energi yang tersimpan dalam induktansi kebocoran,
tegangan lonjakan terjadi pada simpul mana gulungan primer memenuhi salah satu ujung switch
secepat saklar mati. Memilih kontroler yang tepat telah menjadi tantangan utama dalam
merancang MISO converter. LT3748 akhirnya dipilih untuk melakukan pekerjaan karena
fleksibilitas dalam menyesuaikan output daya maksimum berdasarkan komponen yang
digunakan untuk MISO converter. LT3748 dirancang untuk beroperasi hanya dalam mode
konduksi batas untuk meningkatkan efisiensi total converter flyback. frekuensi operasi diatur
oleh arus beban dan transformator magnetizing induktansi. Ini mengatur tegangan output dengan
memantau tegangan gulungan primer; sehingga memberikan isolasi lengkap antara sisi primer
dan sekunder dari rangkaian tanpa menggunakan sebuah opto-isolator lebih mahal atau ketiga
berliku.

Melihat Gambar 3-2, beberapa resistor harus ditentukan untuk LT3748 untuk mengatur tegangan
output. Namun, sebelum nilai-nilai resistor tersebut dapat dihitung, rasio pergantian trafo harus
ditentukan. Menentukan rasio turn sedikit rumit karena ada dua keterbatasan untuk

dipertimbangkan; keterbatasan saat ini dan keterbatasan tegangan pada sisi primer.
Pertimbangkan N menjadi angka positif dan lebih besar dari satu bilangan bulat. Untuk dapat
menarik daya maksimum dari input ke output, keterbatasan arus dan tegangan harus seimbang.
Menggunakan 1: N ternyata rasio akan meningkatkan kebutuhan saat ini di gulungan primer.
Namun, jika N: 1 transformator digunakan, saat ini tidak akan setinggi. Namun tegangan dilihat
oleh saklar akan lebih tinggi tanpa mempertimbangkan tegangan spike. Oleh karena itu, 1: 1
transformator digunakan untuk converter MISO. Dalam diagram blok, baik pin 1 dan 16
dihubungkan dengan rangkaian biasing, yang menunjukkan tegangan di pin 1 dipantulkan ke pin
16 karena karakteristik PN junction. Pada node lain di mana RFB terhubung, gulungan primer
dan saluran pembuangan dari MOSFET bertemu dan memiliki tegangan Vinput + Vout. Ini
berarti bahwa tegangan RFB adalah Vout. Arus yang melalui RFB didirikan oleh tegangan
referensi komparator dan Rref. Disarankan bahwa Rref harus 6.04kOhms. Oleh karena itu arus
melalui RFB adalah 0.2025mA (= 1.223V / 6.04k). RFB kemudian bertekad untuk menjadi
sekitar 230kOhms.
Pada beban penuh, untuk mengurangi kerugian switching, frekuensi operasi yang lebih rendah
perlu dipertimbangkan. Salah satu asumsi perlu dibuat adalah bahwa miso converter berjalan
pada 80 KHz pada beban penuh (Amps).

Dari persamaan siklus, saat puncak gulungan sekunder dari transformator dapat ditemukan 18
Amps. Dibagi secara merata ke tiga sumber, masing-masing gulungan primer memiliki puncak
arus dari 6 Amps. Tegangan maksimum node akal adalah 100mV, oleh karena itu dengan
mengikuti hukum Ohm (V = IR), Rsense ditemukan menjadi 16mOhms. Setelah mencari tahu
puncak arus dan frekuensi operasi, induktansi dari gulungan primer dapat dihitung dengan
menggunakan VL = L dil / dT.

Berdasarkan nilai dihitung, converter MISO dirancang dan disimulasikan seperti yang
ditunjukkan dalam skema dari Gambar 3-3.

Untuk dapat berjalan secara independen, konfigurasi "atau diode" digunakan. Namun, karena pin
rasa perlu jalan saat ini untuk saat ini mengalir untuk merasakan tegangan, konfigurasi Wye
resistor digunakan untuk mencerminkan tegangan dibangun oleh resistor akal. Hasil simulasi
ditunjukkan di bawah ini pada Gambar 3-4.

Komponen kunci dari konverter MISO diusulkan adalah transformator. transformator harus
mampu menangani 18 Amps arus puncak pada 80 kHz dari frekuensi operasi. Desain
transformator dilakukan dengan menggunakan apa yang dikenal sebagai metode Product Area.

catatan:
Ap adalah produk daerah
Np adalah jumlah putaran pada sisi primer
r adalah permeabilitas relatif dari bahan magnetik (dari lembar data)
Iprim-pk adalah sisi primer puncak arus (18 Amps)
IRMS adalah akar berarti kuadrat dari saat ini
Bmax maksimum kerapatan fluks magnetik dan diasumsikan 300MT (untuk tujuan desain)
Lmag adalah induktansi magnetizing (10uH dari simulasi)
Lg adalah celah udara yang dibutuhkan oleh trafo flyback
Le adalah panjang efektif dari inti yang digunakan untuk transformator (dari lembar data)
Ae adalah luas efektif dari inti yang digunakan untuk transformator (dari lembar data)
Ketika memilih jenis bahan yang digunakan sebagai inti, jenis material R dipilih karena dapat
menangani 500mt kepadatan fluks magnetik dan frekuensi operasi bisa naik ke 1.5MHz. Namun,
beberapa nilai yang disesuaikan untuk memberikan margin keamanan trafo. Puncak arus
diasumsikan 30Amps dan RMS arus primer menjadi 6.5Amps. Setelah menghitung produk
daerah inti yang diperlukan, PQ4040 dari Mag Inc.com dipilih. Produk daerah inti yang
diperlukan ditemukan menjadi 1 CM4 sementara PQ4040 memiliki produk daerah 5 CM4. nilai
Asumsi dan nilai-nilai dihitung untuk desain transformator ditampilkan pada Tabel 3-1 di bawah
ini.
